AutoCAD教程：打造一个逼真的篮球
2008-03-29 20:43

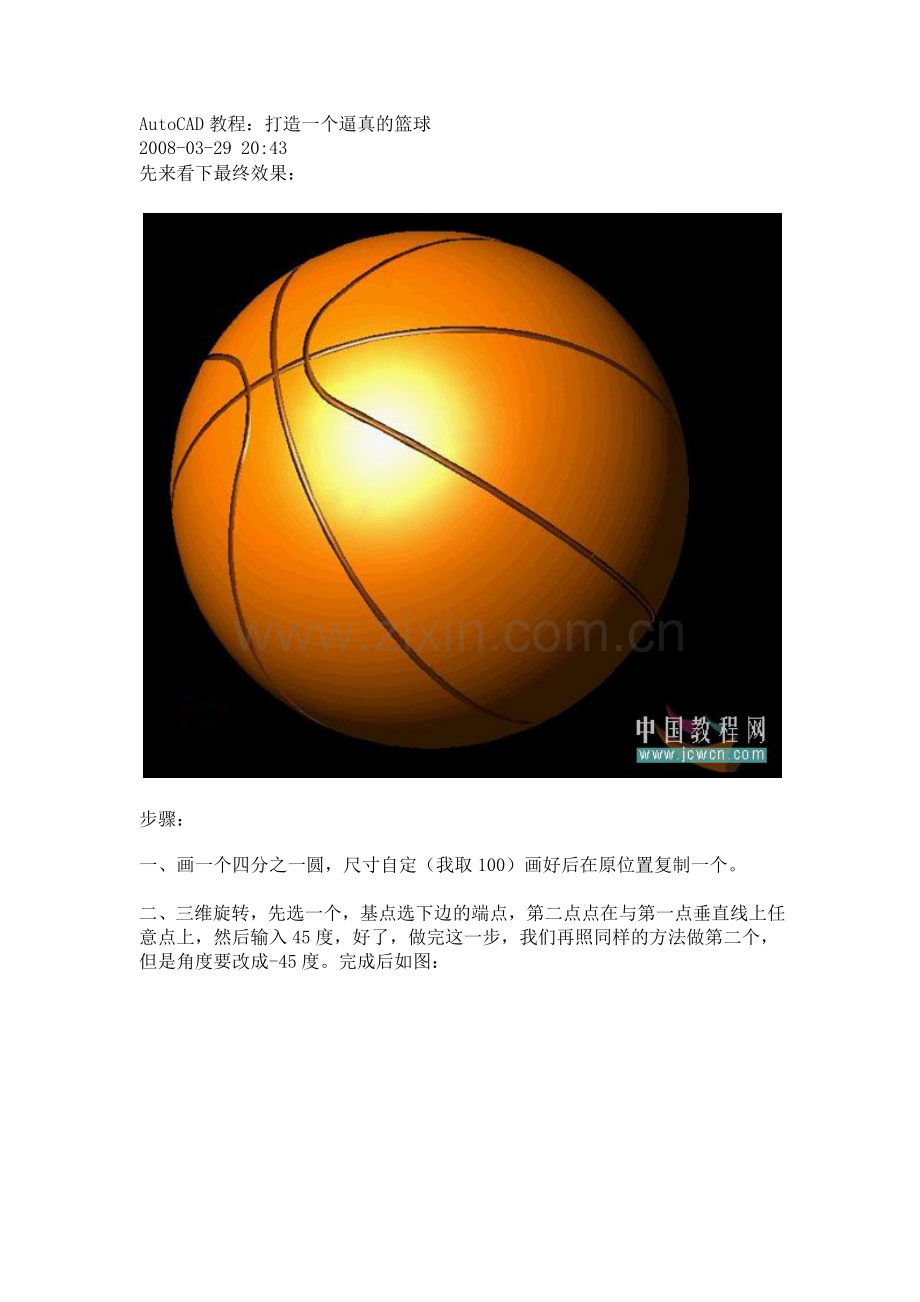

先来看下最终效果：

步骤：
一、画一个四分之一圆，尺寸自定（我取100）画好后在原位置复制一个。

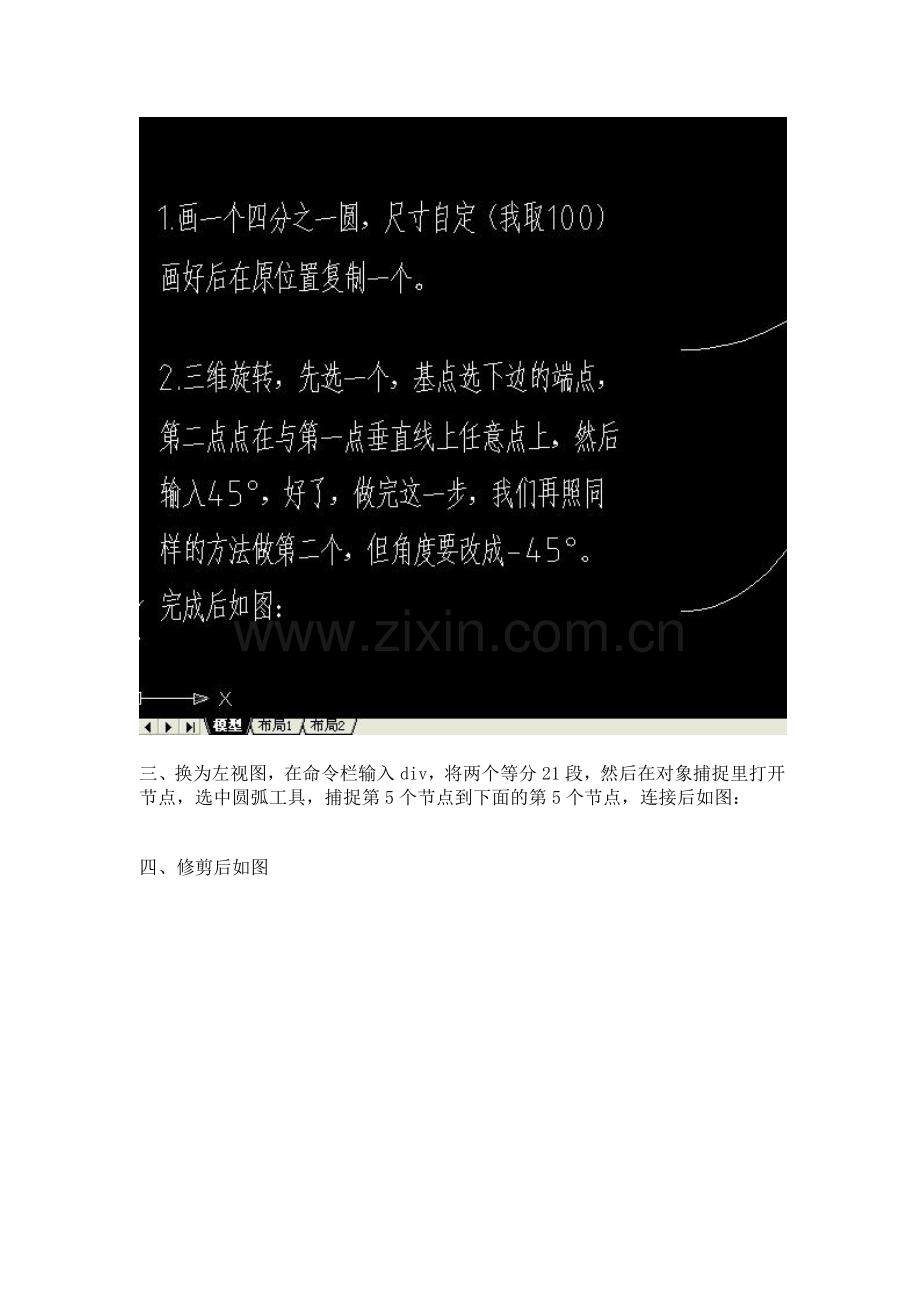

二、三维旋转，先选一个，基点选下边的端点，第二点点在与第一点垂直线上任意点上，然后输入45度，好了，做完这一步，我们再照同样的方法做第二个，但是角度要改成-45度。完成后如图：

三、换为左视图，在命令栏输入div，将两个等分21段，然后在对象捕捉里打开节点，选中圆弧工具，捕捉第5个节点到下面的第5个节点，连接后如图：

四、修剪后如图

五、视图转为俯视图，旋转下面的小圆弧，完成后如后一幅图。

六、换主视图，在顶端画一小圆值取1.5（也可在原视图里利用三维旋转做这一步），完成后如图

七、输入EXT，选择小圆沿路径拉伸，再拉伸面，最后得到如图

八、在俯视图镜像，基点为圆心，得到如图

九、再镜像，基点仍为圆心。而后再以圆心为基点画一圆环体，值为（100,1.5）得到如图

十、换为左视图，以圆心为基点画一圆环体，值为（100,1.5）得到如图

十一、基点仍为圆心，画一球体，值为100。做完后分别为它们填色，球体为一种色，其它的为一种色，色彩选择与篮球相接近就可以了。得到如图：

十二、最后一步，差集。好了，完成了！

最终效果
