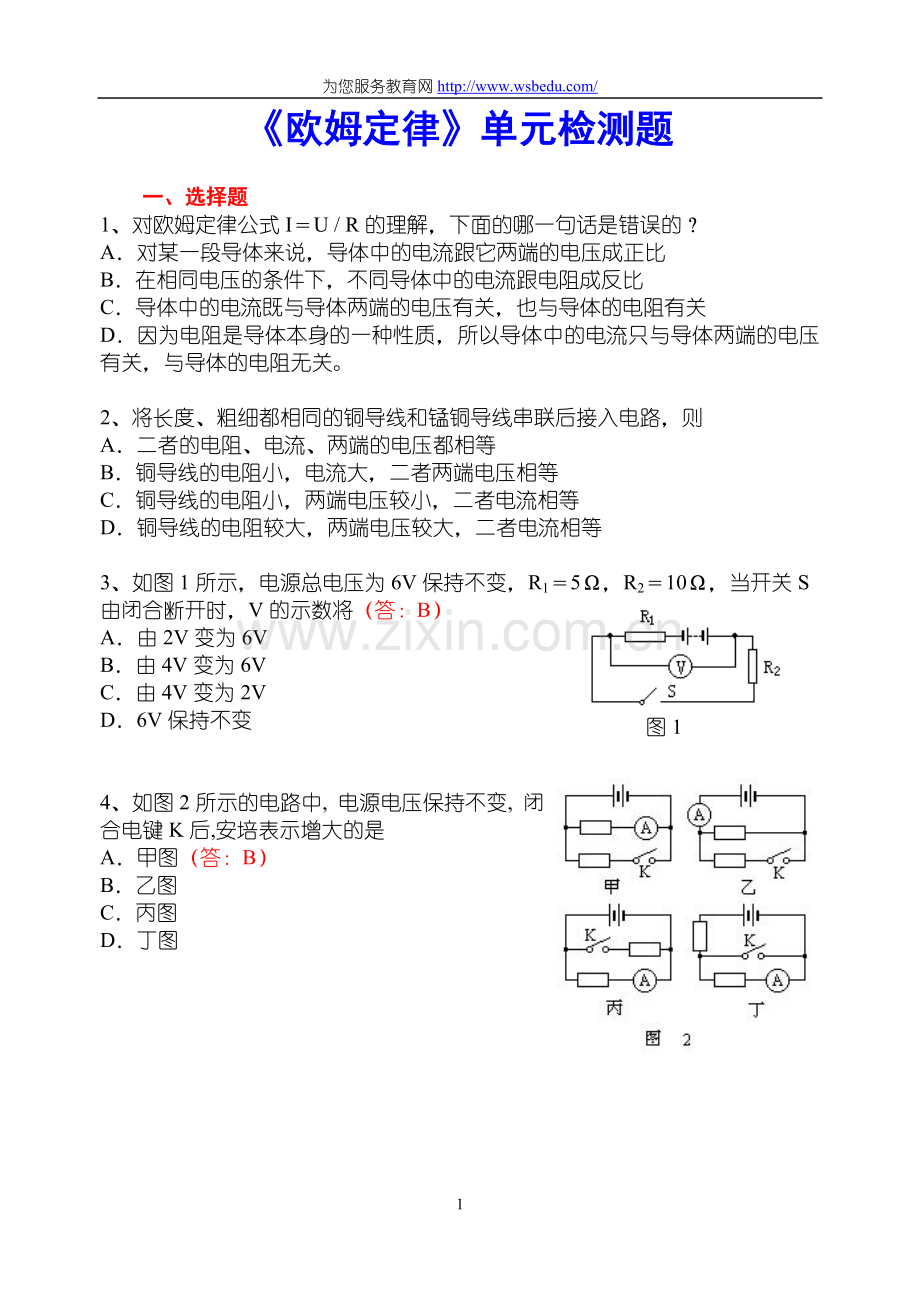

《欧姆定律》单元检测题

一、选择题
1、对欧姆定律公式I＝U / R的理解，下面的哪一句话是错误的？
A．对某一段导体来说，导体中的电流跟它两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。

2、将长度、粗细都相同的铜导线和锰铜导线串联后接入电路，则
A．二者的电阻、电流、两端的电压都相等
B．铜导线的电阻小，电流大，二者两端电压相等
C．铜导线的电阻小，两端电压较小，二者电流相等
D．铜导线的电阻较大，两端电压较大，二者电流相等

图1
3、如图1所示，电源总电压为6V保持不变，R1＝5Ω，R2＝10Ω，当开关S由闭合断开时，V的示数将（答：B）
A．由2V变为6V
B．由4V变为6V
C．由4V变为2V
D．6V保持不变

4、如图2所示的电路中, 电源电压保持不变, 闭合电键K后,安培表示增大的是
A．甲图（答：B）
B．乙图
C．丙图
D．丁图

图3

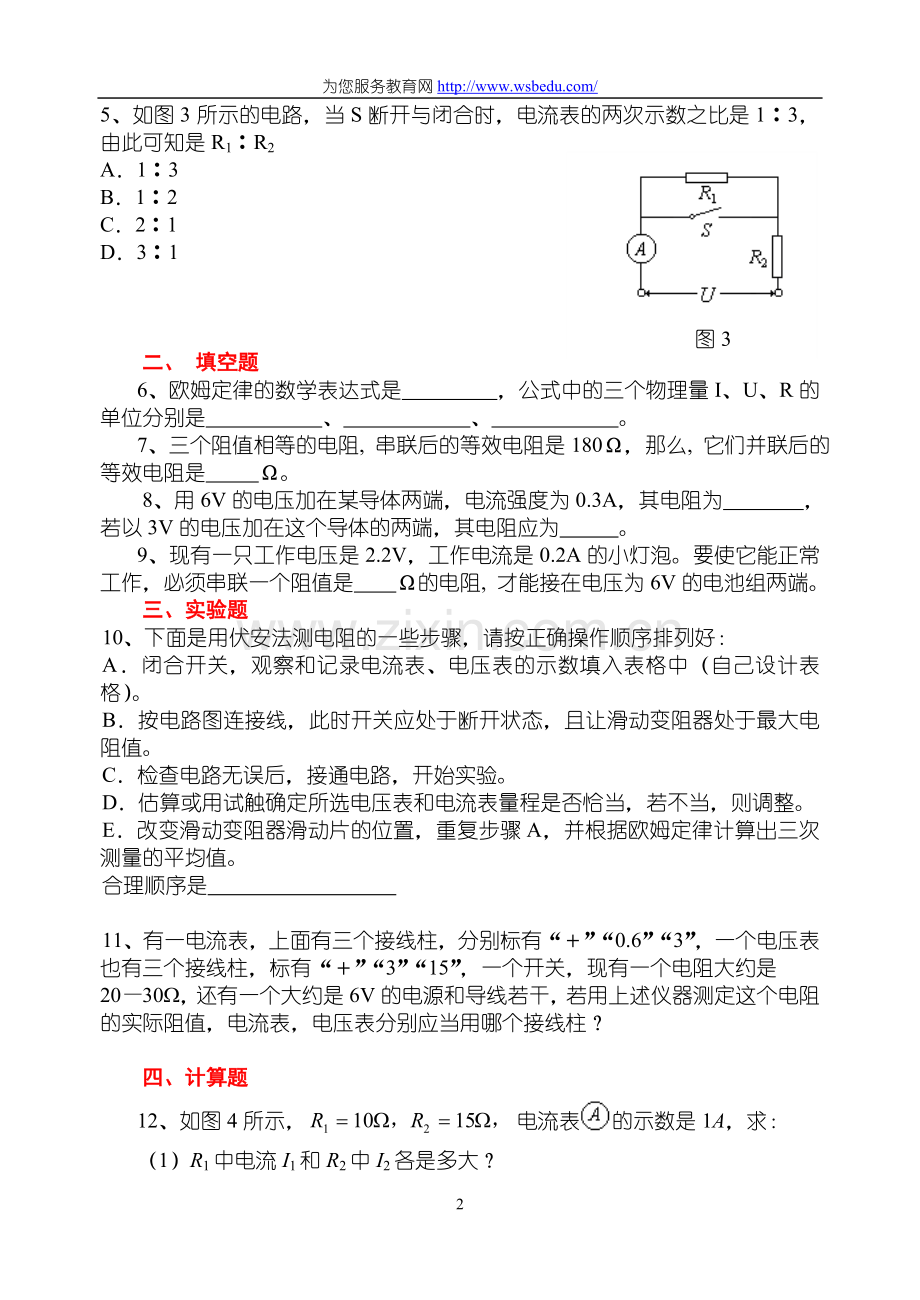

5、如图3所示的电路，当S断开与闭合时，电流表的两次示数之比是1∶3，由此可知是R1∶R2
A．1∶3
B．1∶2
C．2∶1
D．3∶1

二、 填空题
6、欧姆定律的数学表达式是 ，公式中的三个物理量I、U、R的单位分别是 、 、 。
7、三个阻值相等的电阻, 串联后的等效电阻是180Ω，那么, 它们并联后的等效电阻是 Ω。
8、用6V的电压加在某导体两端，电流强度为0.3A，其电阻为 ，若以3V的电压加在这个导体的两端，其电阻应为 。
9、现有一只工作电压是2.2V，工作电流是0.2A的小灯泡。要使它能正常工作，必须串联一个阻值是 Ω的电阻, 才能接在电压为6V的电池组两端。
三、实验题
10、下面是用伏安法测电阻的一些步骤，请按正确操作顺序排列好：
A．闭合开关，观察和记录电流表、电压表的示数填入表格中（自己设计表格）。
B．按电路图连接线，此时开关应处于断开状态，且让滑动变阻器处于最大电阻值。
C．检查电路无误后，接通电路，开始实验。
D．估算或用试触确定所选电压表和电流表量程是否恰当，若不当，则调整。
E．改变滑动变阻器滑动片的位置，重复步骤A，并根据欧姆定律计算出三次测量的平均值。
合理顺序是

11、有一电流表，上面有三个接线柱，分别标有“＋”“0.6”“3”，一个电压表也有三个接线柱，标有“＋”“3”“15”，一个开关，现有一个电阻大约是20—30W，还有一个大约是6V的电源和导线若干，若用上述仪器测定这个电阻的实际阻值，电流表，电压表分别应当用哪个接线柱？

四、计算题
12、如图4所示，电流表的示数是1A，求：
（1）R1中电流I1和R2中I2各是多大？

图4
（2）的示数是多大？

图5

13、如图5所示电路中，电源电压是6V且保持不变，两盏灯两端的压都是2.5V。
求：（1）滑动变阻器两端的电压？
(2)小灯泡L1、L2灯丝电阻之比R1∶R2是多少？
《欧姆定律》单元检测题参考答案

一、选择题
1、D 2、C 3、B 4、B 5、C
二、 填空题
6、，安培，伏特，欧姆
7、20
8、20W，20W
9、19
三、实验题
10、B®D®C®A®E
11、电流表量程应选“＋”“0.6”两个接线柱，电压表量程则应选“＋”和“15”两个接线柱
四、计算题
12、
13、解：U=6V，U1=U2=2.5V　
(1)UP=6V—2.5V—2.5V=1V
(2)I1=I2=I

3
