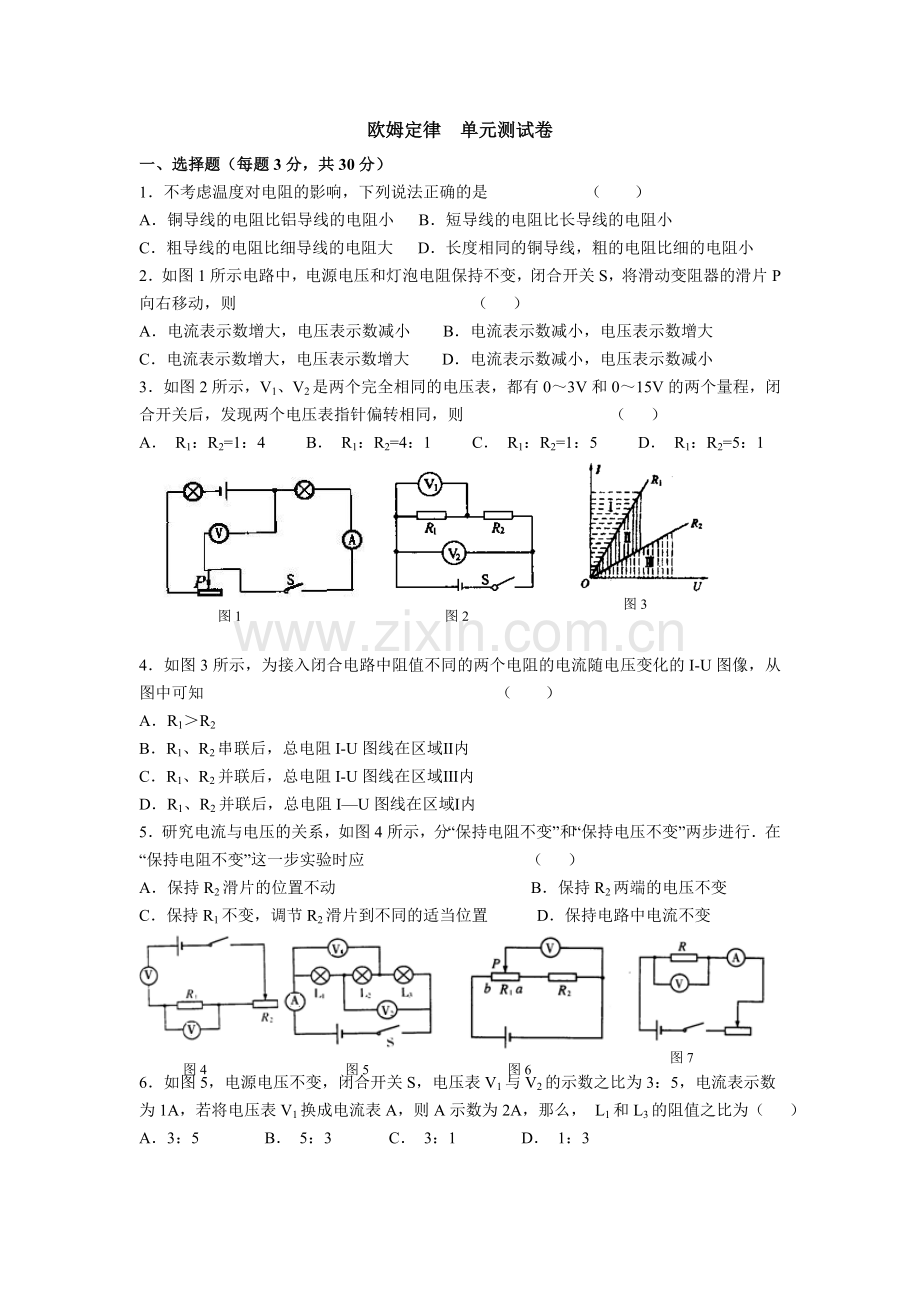

欧姆定律 单元测试卷
一、选择题（每题3分，共30分）
1．不考虑温度对电阻的影响，下列说法正确的是 （ ）
A．铜导线的电阻比铝导线的电阻小 B．短导线的电阻比长导线的电阻小
C．粗导线的电阻比细导线的电阻大 D．长度相同的铜导线，粗的电阻比细的电阻小
2．如图1所示电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则 （ ）
A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大
C．电流表示数增大，电压表示数增大 D．电流表示数减小，电压表示数减小
3．如图2所示，V1、V2是两个完全相同的电压表，都有0～3V和0～15V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则 （ ）
A． R1：R2=1：4 B． R1：R2=4：1 C． R1：R2=1：5 D． R1：R2=5：1
图1
图2
图3

4．如图3所示，为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I-U图像，从图中可知　　　　　　　　　　　　 　　　（　　）
A．R1＞R2
B．R1、R2串联后，总电阻I-U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I-U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I—U图线在区域Ⅰ内
5．研究电流与电压的关系，如图4所示，分“保持电阻不变”和“保持电压不变”两步进行．在“保持电阻不变”这一步实验时应 （ ）
A．保持R2滑片的位置不动 B．保持R2两端的电压不变
C．保持R1不变，调节R2滑片到不同的适当位置 D．保持电路中电流不变
图4
图5
图6
图7

6．如图5，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3：5，电流表示数为1A，若将电压表V1换成电流表A，则A示数为2A，那么， L1和L3的阻值之比为（ ）
A．3：5 B． 5：3 C． 3：1 D． 1：3

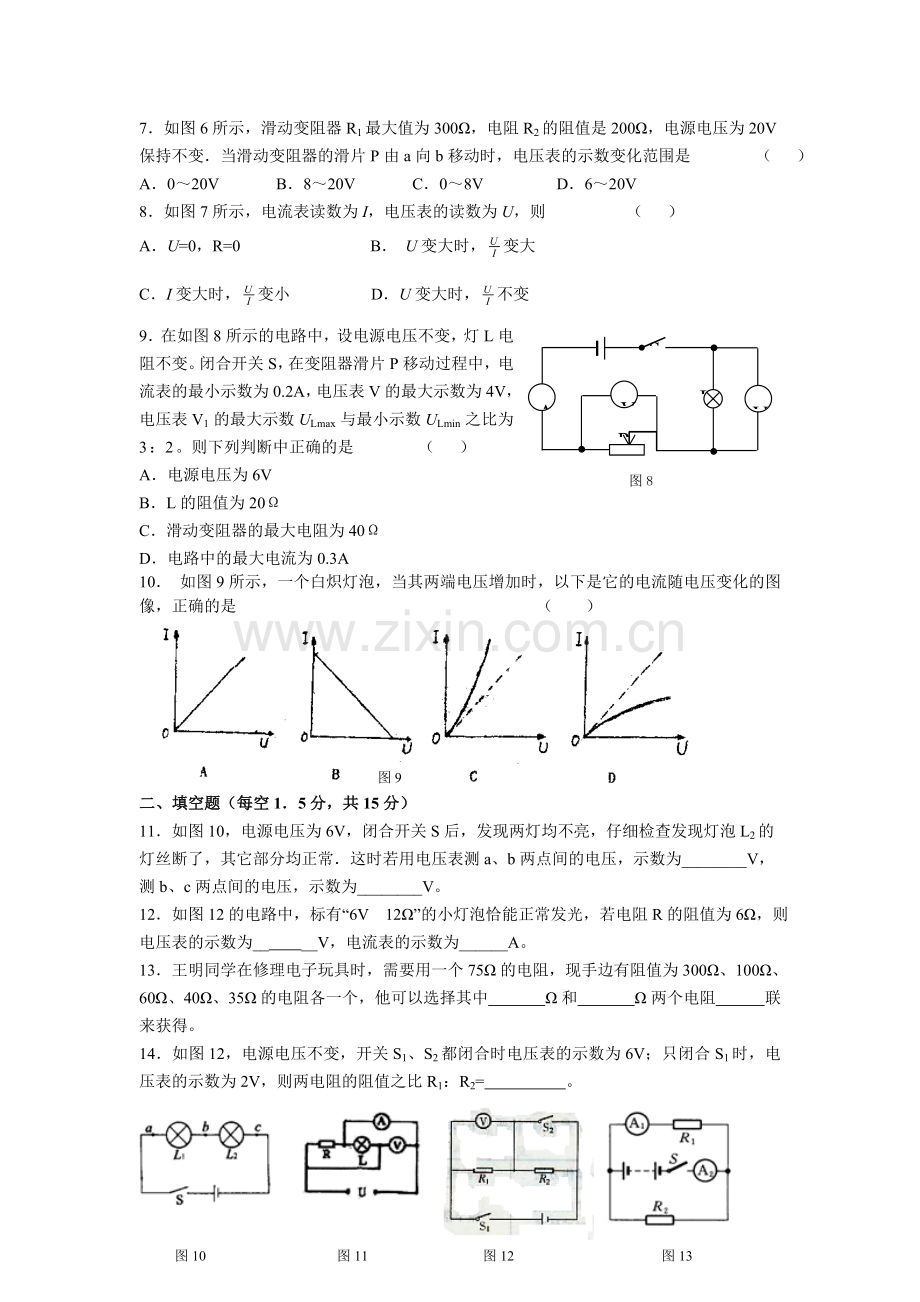

7．如图6所示，滑动变阻器R1最大值为300Ω，电阻R2的阻值是200Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是 （ ）
A．0～20V B．8～20V C．0～8V D．6～20V
8．如图7所示，电流表读数为I，电压表的读数为U，则 （ ）
A．U=0，R=0 B． U变大时，变大
图8
A
V
S
L
P
V1
C．I变大时，变小 D．U变大时，不变
9．在如图8所示的电路中，设电源电压不变，灯L电阻不变。闭合开关S，在变阻器滑片P移动过程中，电流表的最小示数为0.2A，电压表V的最大示数为4V，电压表V1的最大示数ULmax与最小示数ULmin之比为3：2。则下列判断中正确的是 （ ）
A．电源电压为6V
B．L的阻值为20Ω
C．滑动变阻器的最大电阻为40Ω
D．电路中的最大电流为0.3A
10． 如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是 （ ）
图9

二、填空题（每空1．5分，共15分）
11．如图10，电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常．这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为________V。
12．如图12的电路中，标有“6V 12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电压表的示数为__ __V，电流表的示数为______A。
13．王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω的电阻各一个，他可以选择其中 Ω和 Ω两个电阻 联来获得。
14．如图12，电源电压不变，开关S1、S2都闭合时电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两电阻的阻值之比R1：R2= 。
图10
图11
图13
图12

15．如图13，开关S闭合，电流表A1的示数是0．6A，电流表A2的示数为1A，电阻R2=15Ω，则电源电压为 V，电阻R1的阻值为 Ω。
三、实验探究题
16．如图14中所示，是“研究电阻的大小与哪些因素有关”的实验示教板，a为锰铜线，b、c、d为三根镍铬合金线。它们的长度、横截面积的关系分别为la=lb=lc＞ld,Sa=Sb＜Sc=Sd，在实验中要研究导体的电阻与长度的关系，应选择 （选填字母代号）；若选择a、b，可研究导体的电阻与 关系；在其他物理问题的学习中我们也常用到上述类似的研究方法，例如“研究物体吸收热量多少与哪些因素有关”，请你再列举1例： 。
图15
图14
图16

17．如图15所示，电学黑箱中有两个阻值均为R的电阻，它们和盒外的接线柱相连。现测得A、B间电阻为R，B、C间的电阻为2R；若用导线连接C、D，测得A、B间的电阻为0．5R。请在黑箱中画出这两个电阻的连接图。
18．为了用实验验证串联电路总电阻与各串联导体电阻的关系，现提供器材：刻度尺、5Ω、10Ω、15Ω定值电阻、电源、电压表、电流表、开关、滑动变阻器、秒表各1个，导线若干，请回答下列问题，并完成设计。
（1）串联电路的总电阻和分电阻的关系为 ；
（2）根据你设计的方案，从上述器材中选择所需的器材，它们是 ；
（3）画出实验电路图，并简要写出实验过程．
19．某中学初三年级课外兴趣小组的同学，按照图17甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有2．5V字样），在实验过程中得到了如下表所示的一组U和I的数据：
实验次数
1
2
3
4
5
6
灯泡两端的电压U/V
0．5
1．0
1．5
2．0
2．5
3．0
通过灯泡的电流I/A
0．18
0．22
0．26
0．30

0．34
灯泡发光情况
微亮→逐渐变亮
图17

（1） 根据实物图，在右边方框内，画出对应的电路图
（2） 灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是 Ω。（保留小数点后一位数字）
（3） 分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻
图18
四、计算与应用题
20．如图18所示电路，定值电阻R1=10Ω，R2最大电阻值为10Ω, 电源电压U=6V，则在移动滑动变阻器得滑片P时，电压表和电流表的示数变化范围是多少？

图19
21．某物理课外活动小组按图19所示电路图连接电路，进行实验，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大值为25Ω，三次改变滑动变阻器滑片P的位置，得到下表的实验数据，
次数
A1表示数（A）
A2表示数
（A）
V1表示数（V）
V2表示数
（V）
1
0．4
0．4
6
6
2
0．5
0．5
7．5
4．5
3
0．6
0．6
9
3

求：（1）V表三次的示数各为多大？ （2）R1的阻值多大？
（3）滑片P怎样移动可使R1的电压最小？R1的两端电压最小为多少？
