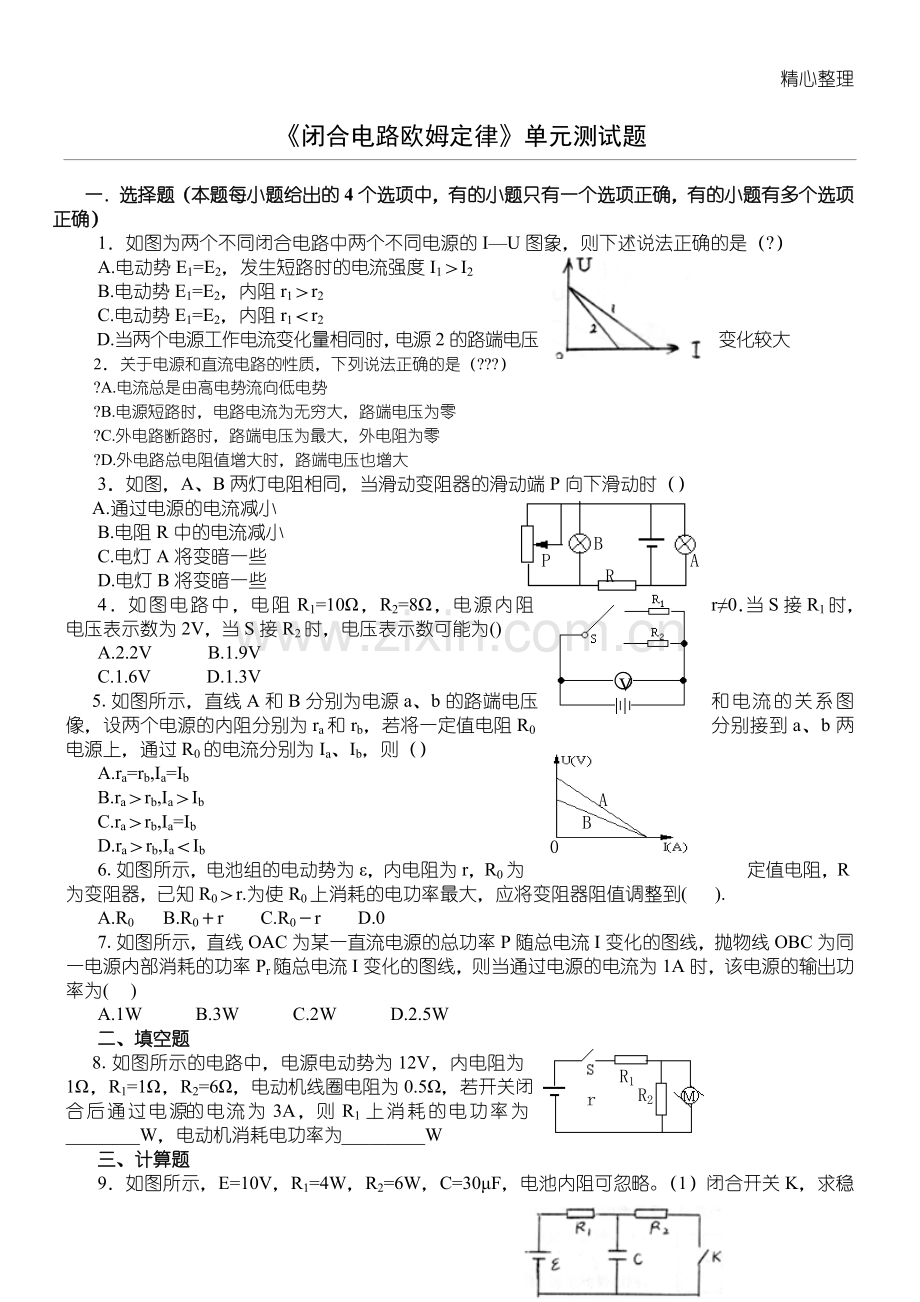

《闭合电路欧姆定律》单元测试题
一．选择题（本题每小题给出的4个选项中，有的小题只有一个选项正确，有的小题有多个选项正确）
1．如图为两个不同闭合电路中两个不同电源的I—U图象，则下述说法正确的是（?）
A.电动势E1=E2，发生短路时的电流强度I1＞I2
B.电动势E1=E2，内阻r1＞r2
C.电动势E1=E2，内阻r1＜r2
D.当两个电源工作电流变化量相同时，电源2的路端电压变化较大
2．关于电源和直流电路的性质，下列说法正确的是（???）
?A.电流总是由高电势流向低电势
?B.电源短路时，电路电流为无穷大，路端电压为零
?C.外电路断路时，路端电压为最大，外电阻为零
?D.外电路总电阻值增大时，路端电压也增大
3．如图，A、B两灯电阻相同，当滑动变阻器的滑动端P向下滑动时（）
P
B
R
A
A.通过电源的电流减小
B.电阻R中的电流减小
C.电灯A将变暗一些
D.电灯B将变暗一些
Ｖ
4．如图电路中，电阻R1=10Ω，R2=8Ω，电源内阻r≠0．当S接R1时，电压表示数为2V，当S接R2时，电压表示数可能为()
A.2.2V　　　B.1.9V
C.1.6V　　　D.1.3V
A
B
0
5.如图所示，直线A和B分别为电源a、b的路端电压和电流的关系图像，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia、Ib，则（）
A.ra=rb,Ia=Ib
B.ra＞rb,Ia＞Ib
C.ra＞rb,Ia=Ib
D.ra＞rb,Ia＜Ib
6.如图所示，电池组的电动势为ε，内电阻为r，R0为定值电阻，R为变阻器，已知R0＞r.为使R0上消耗的电功率最大，应将变阻器阻值调整到( ).
A.R0 B.R0＋r C.R0－r D.0
7.如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为( )
A.1W B.3W C.2W D.2.5W
二、填空题
R1
R2
r
8.如图所示的电路中，电源电动势为12V，内电阻为1Ω，R1=1Ω，R2=6Ω，电动机线圈电阻为0.5Ω，若开关闭合后通过电源的电流为3A，则R1上消耗的电功率为________W，电动机消耗电功率为_________W
三、计算题

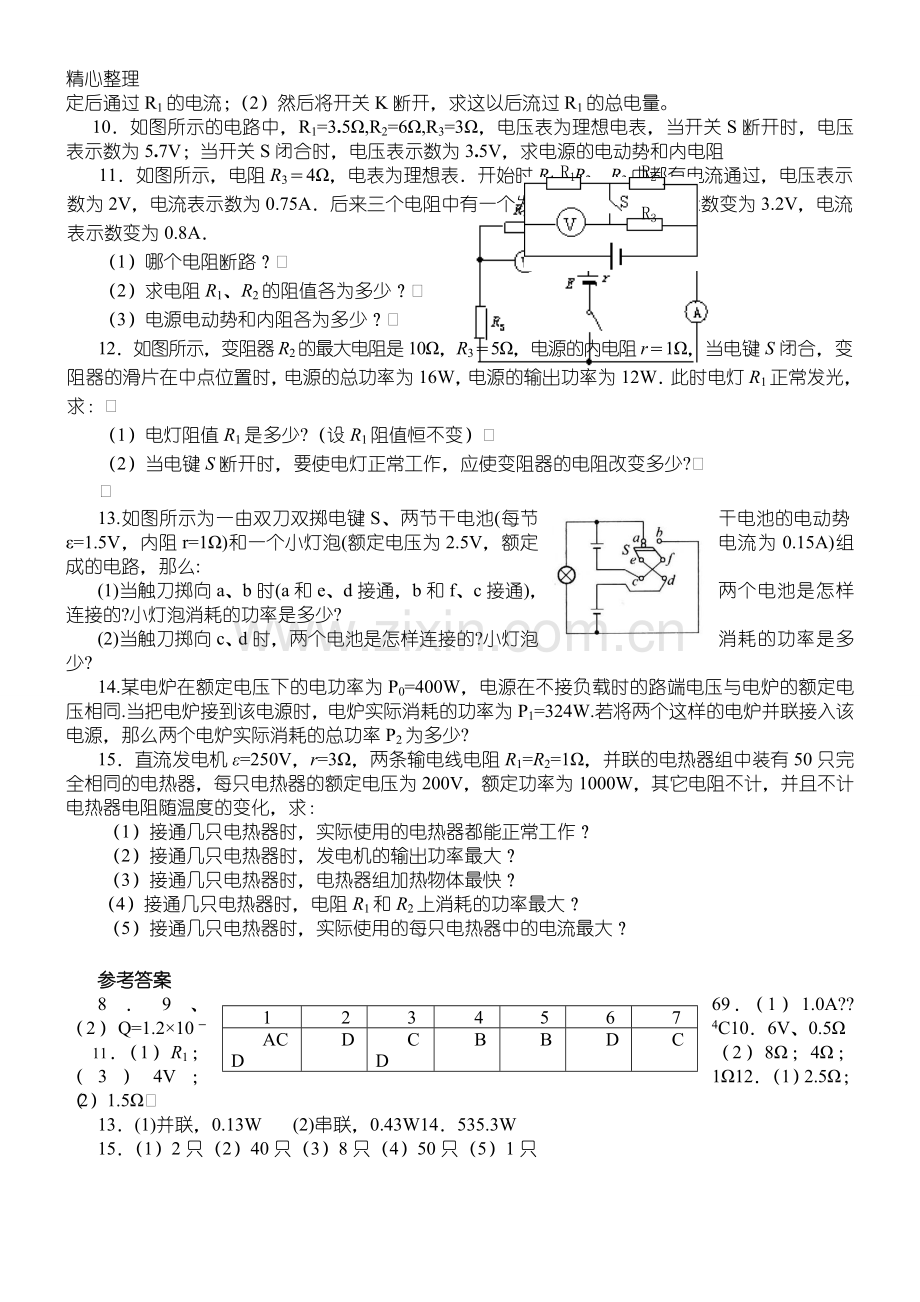

9．如图所示，E=10V，R1=4W，R2=6W，C=30μF，电池内阻可忽略。（1）闭合开关K，求稳定后通过R1的电流；（2）然后将开关K断开，求这以后流过R1的总电量。
R1
R2
R3
10．如图所示的电路中，R1=3.5Ω,R2=6Ω,R3=3Ω，电压表为理想电表，当开关S断开时，电压表示数为5.7V；当开关S闭合时，电压表示数为3.5V，求电源的电动势和内电阻
11．如图所示，电阻R3＝4Ω，电表为理想表．开始时R1、R2、R3中都有电流通过，电压表示数为2V，电流表示数为0.75A．后来三个电阻中有一个发生断路，使电压表示数变为3.2V，电流表示数变为0.8A．
（1）哪个电阻断路？
（2）求电阻R1、R2的阻值各为多少？
（3）电源电动势和内阻各为多少？
12．如图所示，变阻器R2的最大电阻是10Ω，R3＝5Ω，电源的内电阻r＝1Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16W，电源的输出功率为12W．此时电灯R1正常发光，求：
（1）电灯阻值R1是多少?（设R1阻值恒不变）
（2）当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?

13.如图所示为一由双刀双掷电键S、两节干电池(每节干电池的电动势ε=1.5V，内阻r=1Ω)和一个小灯泡(额定电压为2.5V，额定电流为0.15A)组成的电路，那么:
(1)当触刀掷向a、b时(a和e、d接通，b和f、c接通)，两个电池是怎样连接的?小灯泡消耗的功率是多少?
(2)当触刀掷向c、d时，两个电池是怎样连接的?小灯泡消耗的功率是多少?
14.某电炉在额定电压下的电功率为P0=400W，电源在不接负载时的路端电压与电炉的额定电压相同.当把电炉接到该电源时，电炉实际消耗的功率为P1=324W.若将两个这样的电炉并联接入该电源，那么两个电炉实际消耗的总功率P2为多少?
15．直流发电机ε=250V，r=3Ω，两条输电线电阻R1=R2=1Ω，并联的电热器组中装有50只完全相同的电热器，每只电热器的额定电压为200V，额定功率为1000W，其它电阻不计，并且不计电热器电阻随温度的变化，求：
　　（1）接通几只电热器时，实际使用的电热器都能正常工作？
　　（2）接通几只电热器时，发电机的输出功率最大？
　　（3）接通几只电热器时，电热器组加热物体最快？
（4）接通几只电热器时，电阻R1和R2上消耗的功率最大？
　　（5）接通几只电热器时，实际使用的每只电热器中的电流最大？

参考答案
1
2
3
4
5
6
7
ACD
D
CD
B
B
D
C
8．9、69．（1）1.0A??（2）Q=1.2×10－4C10．6V、0.5Ω
11．（1）R1；（2）8Ω；4Ω；（3）4V；1Ω12．（1）2.5Ω；（2）1.5Ω
13．(1)并联，0.13W (2)串联，0.43W14．535.3W
15．（1）2只（2）40只（3）8只（4）50只（5）1只
