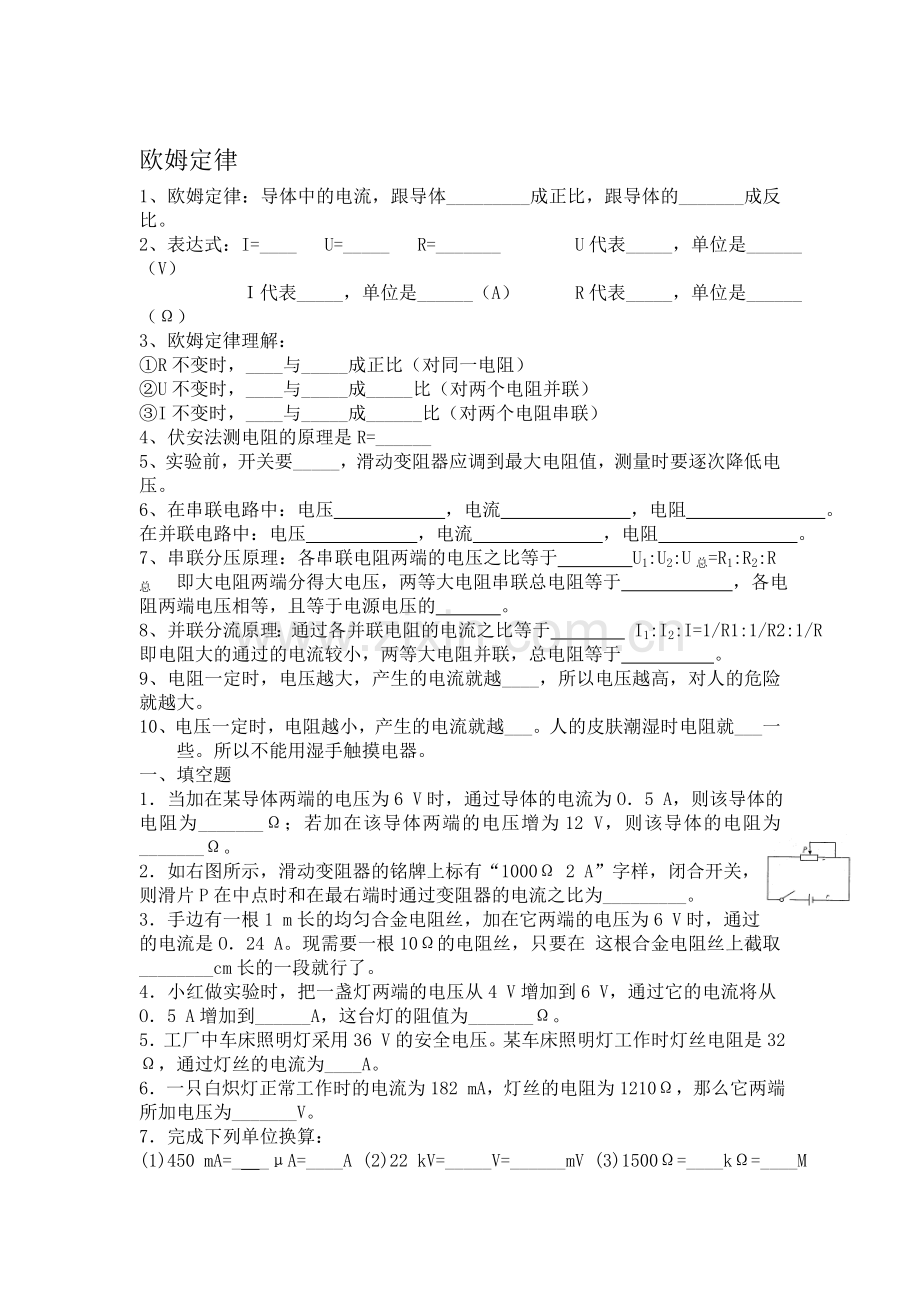

欧姆定律
1、欧姆定律：导体中的电流，跟导体_________成正比，跟导体的_______成反比。
2、表达式：I=____ U=_____ R=_______ U代表_____，单位是______（V）
Ｉ代表_____，单位是______（A） R代表_____，单位是______（Ω）
3、欧姆定律理解：
①R不变时，____与_____成正比（对同一电阻）
②U不变时，____与_____成_____比（对两个电阻并联）
③I不变时，____与_____成______比（对两个电阻串联）
4、伏安法测电阻的原理是R=______
5、实验前，开关要_____，滑动变阻器应调到最大电阻值，测量时要逐次降低电压。
6、在串联电路中：电压 ，电流 ，电阻 。在并联电路中：电压 ，电流 ，电阻 。
7、串联分压原理：各串联电阻两端的电压之比等于 U1:U2:U总=R1:R2:R总 即大电阻两端分得大电压，两等大电阻串联总电阻等于 ，各电阻两端电压相等，且等于电源电压的 。
8、并联分流原理：通过各并联电阻的电流之比等于 I1:I2:I=1/R1:1/R2:1/R即电阻大的通过的电流较小，两等大电阻并联，总电阻等于 。
9、电阻一定时，电压越大，产生的电流就越____，所以电压越高，对人的危险就越大。
10、电压一定时，电阻越小，产生的电流就越___。人的皮肤潮湿时电阻就___一些。所以不能用湿手触摸电器。
一、填空题
1．当加在某导体两端的电压为6 V时，通过导体的电流为O．5 A，则该导体的电阻为_______Ω；若加在该导体两端的电压增为12 V，则该导体的电阻为_______Ω。
2．如右图所示，滑动变阻器的铭牌上标有“1000Ω 2 A”字样，闭合开关，则滑片P在中点时和在最右端时通过变阻器的电流之比为_________。
3．手边有一根1 m长的均匀合金电阻丝，加在它两端的电压为6 V时，通过的电流是O．24 A。现需要一根10Ω的电阻丝，只要在 这根合金电阻丝上截取________cm长的一段就行了。
4．小红做实验时，把一盏灯两端的电压从4 V增加到6 V，通过它的电流将从O．5 A增加到______A，这台灯的阻值为_______Ω。
5．工厂中车床照明灯采用36 V的安全电压。某车床照明灯工作时灯丝电阻是32Ω，通过灯丝的电流为____A。
6．一只白炽灯正常工作时的电流为182 mA，灯丝的电阻为1210Ω，那么它两端所加电压为_______V。
7．完成下列单位换算：
(1)450 mA=_ _μA=____A (2)22 kV=_____V=______mV (3)1500Ω=____kΩ=____MΩ

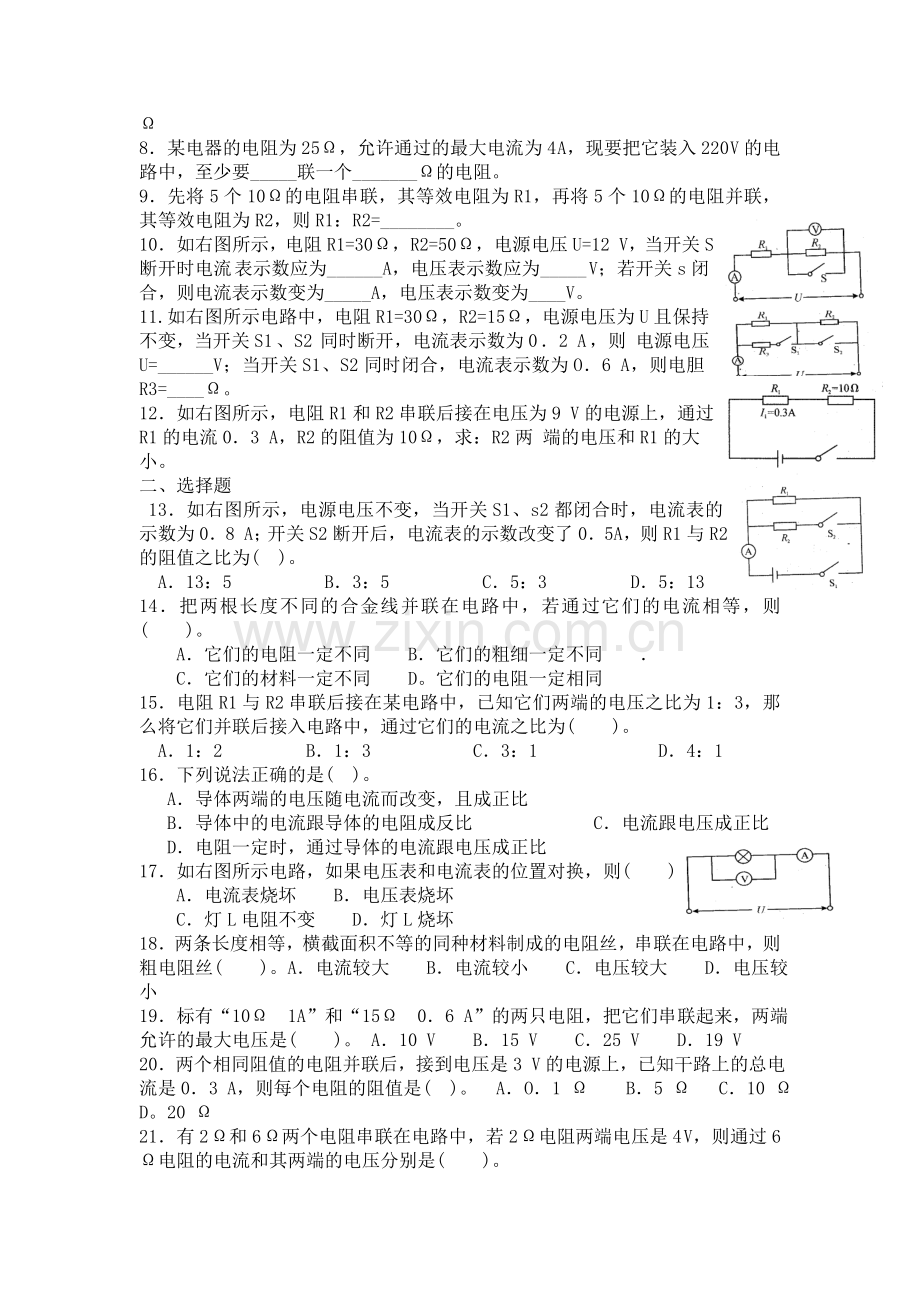

8．某电器的电阻为25Ω，允许通过的最大电流为4 A，现要把它装入220 V的电路中，至少要_____联一个_______Ω的电阻。
9．先将5个10Ω的电阻串联，其等效电阻为R1，再将5个10Ω的电阻并联，其等效电阻为R2，则R1：R2=________。
10．如右图所示，电阻R1=30Ω，R2=50Ω，电源电压U=12 V，当开关S断开时电流 表示数应为______A，电压表示数应为_____ V；若开关s闭合，则电流表示数变为_____A，电压表示数变为____V。
11.如右图所示电路中，电阻R1=30Ω，R2=15Ω，电源电压为U且保持不变，当开关S1、S2同时断开，电流表示数为0．2 A，则 电源电压U=______V；当开关S1、S2同时闭合，电流表示数为O．6 A，则电胆R3=____Ω。
12．如右图所示，电阻R1和R2串联后接在电压为9 V的电源上，通过R1的电流0．3 A，R2的阻值为10Ω，求：R2两 端的电压和R1的大小。
二、选择题
13．如右图所示，电源电压不变，当开关S1、s2都闭合时，电流表的示数为0．8 A；开关S2断开后，电流表的示数改变了0．5A，则R1与R2的阻值之比为( )。
A．13：5 B．3：5 C．5：3 D．5：13
14．把两根长度不同的合金线并联在电路中，若通过它们的电流相等，则( )。
A．它们的电阻一定不同 B．它们的粗细一定不同 ．
C．它们的材料一定不同 D。它们的电阻一定相同
15．电阻R1与R2串联后接在某电路中，已知它们两端的电压之比为1：3，那么将它们并联后接入电路中，通过它们的电流之比为( )。
A．1：2 B．1：3 C．3：1 D．4：1
16．下列说法正确的是( )。
A．导体两端的电压随电流而改变，且成正比
B．导体中的电流跟导体的电阻成反比 C．电流跟电压成正比
D．电阻一定时，通过导体的电流跟电压成正比
17．如右图所示电路，如果电压表和电流表的位置对换，则( )
A．电流表烧坏 B．电压表烧坏
C．灯L电阻不变 D．灯L烧坏
18．两条长度相等，横截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝( )。A．电流较大 B．电流较小 C．电压较大 D．电压较小
19．标有“10Ω 1A”和“15Ω 0．6 A”的两只电阻，把它们串联起来，两端允许的最大电压是( )。 A．10 V B．15 V C．25 V D．19 V
20．两个相同阻值的电阻并联后，接到电压是3 V的电源上，已知干路上的总电流是0．3 A，则每个电阻的阻值是( )。 A．O．1 Ω B．5 Ω C．10 Ω D。20 Ω
21．有2 Ω和6 Ω两个电阻串联在电路中，若2 Ω电阻两端电压是4 V，则通过6 Ω电阻的电流和其两端的电压分别是( )。
A．2 A 6 V B．6 A 12 V C．2 A 12 V D 0．5 A 3 V
22．电阻R1和R2并联后接入电压为U的电路中，测得干路中的电流为I，则下列关系正确的是( )。 A．U/I=R1+R2 B.I/U=1/R1+1/R2 c．I/U=R1+R2。 D.U/I=1/R1+1/R2
23．电源电压U不变，电路中的电阻为R时，电路中电流为I，若要使电路中的电流为4I则应在电路中( )．
A．串联一个3 R的电阻 B．并联一个3 R的电阻
c．并联一个R/3的电阻 D．串联一个R/3的电阻
24．如右图所示，一段导线围成正方形，再将A、B两点接入电路，B点是一边的中点，通过ACB的电流为I1，通过ADB的电流为I2 则( )。
A．I1：I2=1：2 B．I1：I2=2：1 C．Il：I2=3：5 D．I1：I2=5：3
三、实验探究题
25．张华同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理做出了如图所示的图像，根据图像，下列说法错误的是( )。
A．通过导体a的电流与其两端的电压成正比
B．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上1 V的电压时，通过导体b的电流为0．1 A
D．将a、b两导体串联接到电压为3 V的电源上时，通过导体的电流为0．2 A
31．实验：用电压表和电流表测电阻
(1)在方框内画出电路图。
(2)根据电路图，将图l的元件连接成电路。(要求滑动变阻器用A接线柱，导线不要交叉)
(3)连接电路时，开关S应______，滑动变阻器的滑片P应放在______端。(选填“A”或“B”)
(4)若电压表、电流表的示数如图2所示，电阻Rx=________Ω。当滑动变阻器的滑片P向A端移动时，电压表的示数将_______，电，流表的示数将_______，而电阻Rx的阻值将_______。(填“变大”、“变小”或“不变”)
32．在用伏安法测未知电阻R的实验中，电源电压为3 v，R的值约为3Ω，滑动变阻器两只，规格分别是“0．2A 50Ω”和“1 A
20 Ω”；电流表一只(量程0～0．6 A和O～3 A)；电压表一只(量程O～3 V和O～15 v)，测量时，滑动变阻器应选____；电流表应选____量程；电压表应选_____量程。
33.下图中甲是用伏安法测电阻的电路图，乙是该实验需要用的电压表、电流表、滑动变阻器、干电池、开关、电阻Rx(约10 Ω)的实物示意图。
(1)开关闭合前图甲中的滑动变阻器的滑片P应位于变阻器的_____端。(填“A”或“B”)
(2)电压表应选____V的量程；电流表应选____A的量程。
(3)根据图甲所示的电路图将图乙中的实物用导线连接起来。(用笔画线代表导线，连线不要交叉)
(4)当电压表示数为2．4 V时电流表示数为0．26 A，请在图丙的电流表上标出表示此电流的指针位置。此电阻是_______Ω。
(5)若某同学在实验过程中发现：闭合开关前电流表示数为零，电压表示数为3 V；闭合开关后电流表指针向左偏转，电压表示数仍为3 V，其原因是
① _______________________________________________________________________;
② _______________________________________________________________________.
四、计算题
34．电阻为O.03 Ω的电流表的两个接线柱分别标有“一”和“3”的字样，能否直接把它与1.5 V的干电池相连?(通过计算说明)
35。某弧光灯的阻值为6 Ω，它正常发光所需的电压是60 V，若把它接在家庭电路上，至少应串联一个多大的电阻?
36．如下图所示，U=12 V，R1=10 Ω，R2=40 Ω，求电路的等效电阻和干路里的电流。
37．现有两个电阻，R1=40Ω,R2=60 Ω，若把这两个电阻并联后接人电路中，通过R1的电流I1=0．3 A，求：(1)通过电阻R2的电流；(2)干路中的电流。
38．已知R1=12 Ω，将它与R2串联后接到8 V的电压上，又知R2两端的电压是2 V，求R2的值。
