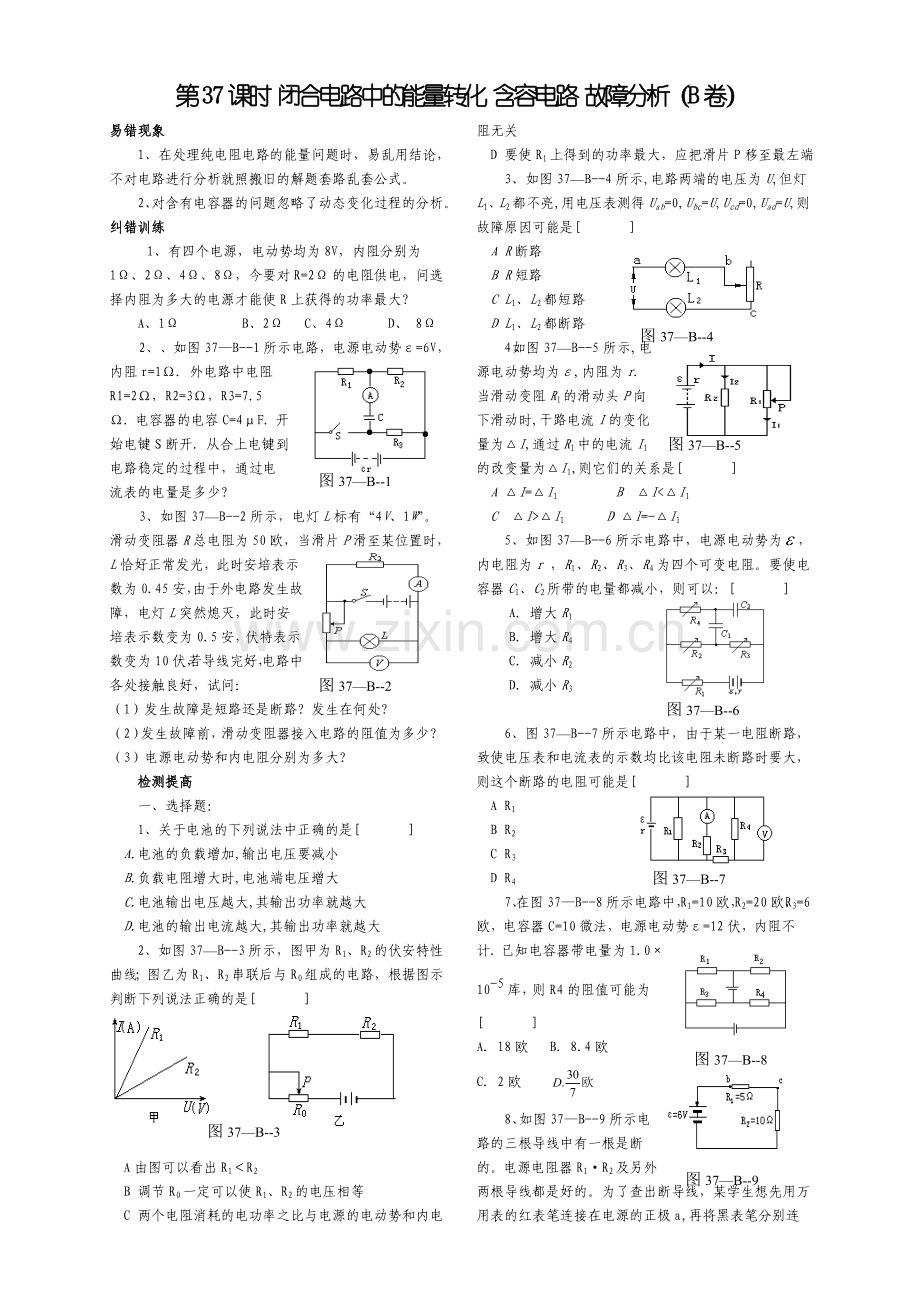

第37课时 闭合电路中的能量转化 含容电路 故障分析（B卷）

易错现象
1、在处理纯电阻电路的能量问题时，易乱用结论，不对电路进行分析就照搬旧的解题套路乱套公式。
2、对含有电容器的问题忽略了动态变化过程的分析。
纠错训练
1、有四个电源，电动势均为8V，内阻分别为1Ω、2Ω、4Ω、8Ω，今要对R=2Ω的电阻供电，问选择内阻为多大的电源才能使R上获得的功率最大？
A、1Ω     B、2Ω C、4Ω   D、 8Ω
图37—B--1
2、、如图37—B--1所示电路，电源电动势ε=6V，内阻r=1Ω．外电路中电阻R1=2Ω，R2=3Ω，R3=7.5Ω．电容器的电容C=4μF．开始电键S断开．从合上电键到电路稳定的过程中，通过电流表的电量是多少？
图37—B--2
3、如图37—B--2所示，电灯L标有“4V、1W”。滑动变阻器R总电阻为50欧，当滑片P滑至某位置时，L恰好正常发光，此时安培表示数为0.45安，由于外电路发生故障，电灯L突然熄灭，此时安培表示数变为0.5安，伏特表示数变为10伏，若导线完好，电路中各处接触良好，试问：
（1）发生故障是短路还是断路？发生在何处？
（2）发生故障前，滑动变阻器接入电路的阻值为多少？
（3）电源电动势和内电阻分别为多大？
检测提高
一、选择题：
1、关于电池的下列说法中正确的是[　　　 ]
A.电池的负载增加,输出电压要减小
B.负载电阻增大时,电池端电压增大
C.电池输出电压越大,其输出功率就越大
D.电池的输出电流越大,其输出功率就越大
2、如图37—B--3所示，图甲为R1、R2的伏安特性曲线；图乙为R1、R2串联后与R0组成的电路，根据图示判断下列说法正确的是[　　　 ]
图37—B--3

A由图可以看出R1＜R2
B 调节R0一定可以使R1、R2的电压相等
C 两个电阻消耗的电功率之比与电源的电动势和内电阻无关
D 要使R1上得到的功率最大，应把滑片P移至最左端
3、如图37—B--4所示,电路两端的电压为U,但灯L1、L2都不亮,用电压表测得Uab=0,Ubc=U,Ucd=0,Uad=U,则故障原因可能是[　　　 ]
A R断路
B R短路
C L1、L2都短路
图37—B--4
D L1、L2都断路
图37—B--5
4、如图37—B--5所示,电源电动势均为ε,内阻为r.当滑动变阻R1的滑动头P向下滑动时,干路电流I的变化量为△I,通过R1中的电流I1的改变量为△I1,则它们的关系是[　　　 ]
A △I=△I1 B △I<△I1
C △I>△I1 D △I=-△I1
5、如图37—B--6所示电路中，电源电动势为，内电阻为r ，R1、R2、R3、R4为四个可变电阻。要使电容器C1、C2所带的电量都减小，则可以：[　　　 ]
A．增大R1
B．增大R4
C．减小R2
D．减小R3
图37—B--6

6、图37—B--7所示电路中，由于某一电阻断路，致使电压表和电流表的示数均比该电阻未断路时要大，则这个断路的电阻可能是[　　　 ]
A R1
B R2
C R3
图37—B--7
D R4
7、在图37—B--8所示电路中，R1=10欧，R2=20欧，R3=6欧，电容器C=10微法，电源电动势ε=12伏，内阻不计．已知电容器带电量为1.0×10-5库，则R4的阻值可能为[　　　 ]
图37—B--8
A．18欧 B．8.4欧
C．2欧
图37—B--9
8、如图37—B--9所示电路的三根导线中有一根是断的。电源电阻器R1·R2及另外
两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a,再将黑表笔分别连接在电阻器Rl的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：[    ]
A．直流10V挡    B．直流0.5A挡
C．直流2.5V挡      D．欧姆挡
二、填空题：
图37—B--10
9、如下图37—B--10所示电路，当变阻器的滑动触头P由a端向b端滑动时，下述各量的变化情况是：R1的电功率_______，电源功率_____，电源内部消耗的功率_____，电容器贮存的电能____.
10、某同学按如图37—B--11所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示
序号
A1示数(安)
A2示数(安)
V1示数(伏)
V2示数(伏)
1
0.60
0.30
2.40
1.20
2
0.44
0.32
2.56
0.48
将电压表内阻看作无限大，电流表内阻看作零。
（1）电路中，分别为电源的电动势和内阻，，，为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是（不要求具体计算）　　 。
（2）由于电路发生故障，发现两电压表示数相同了（但
图37—B--11
不为零），若这种情况的发
生是由用电器引起的，则可能的故障原因是　　　　　　　　 。
三、计算题：
图37—B--12
11、如图37—B--12微法，微法，欧，欧，当开关S断开时，A、B两点的电压当S闭合时，C1的电量是增加还是减少？改变了多少库仑？已知伏。

12、把一个10V，2.0W的用电器A(纯电阻)接到某一电动势和内阻都不变的电源上．用电器A实际消耗的功率是2.0瓦，换上另一个10V，5.0W的用电器B(纯电阻)接到这一电源上，问电器B实际消耗的功率有没有可能反而小于2.0瓦？你如果认为不可能，试说明理由；如果认为可能，试求出用电器B实际消耗的功率小于2.0瓦的条件(设电阻不随温度改变)．

13、电饭锅是一种可以自动煮饭并自动保温，又不会把饭烧焦的家用电器。它的电路由控制部分AB和工作部分BC组成。K1是限温开关，手动闭合，当温度达到1030C时自动断开，不能自动闭合。K2是自动开关，当温度超过800C时自动断开，温度低于700C时自动闭合。R2是限流电阻，阻值2140Ω，R1是工作电阻，阻值60Ω。锅中放好适量的米和水，插上电源（220V，50HZ），手动闭合K1后，电饭锅就能自动煮好米饭并保温。⑴简述手动闭合K1后，电饭锅加热、保温过程的工作原理。⑵加热过程电饭锅消耗的电功率P1是多大？K1、K2都断开时电饭锅消耗的电功率P2是多大？⑶若插上电源后没有手动闭合K1，能煮熟饭吗？为什么？
