无人变管理规定培训PPT课件.ppt

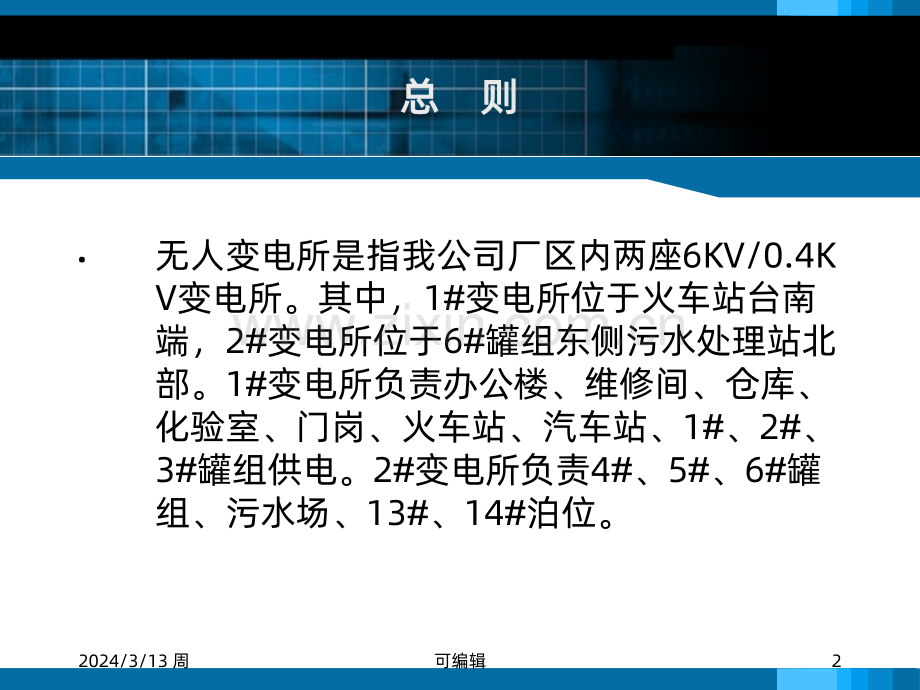

OTD无人变电所管理规定培训 主讲：刘文永 职务：工程师 电话：87595517 邮件： 2024/3/13 周三大连港湾液体储罐码头有限公司12024/3/13 周三可编辑2总总 则则无人变电所是指我公司厂区内两座6KV/0.4KV变电所。其中，1#变电所位于火车站台南端，2#变电所位于6#罐组东侧污水处理站北部。1#变电所负责办公楼、维修间、仓库、化验室、门岗、火车站、汽车站、1#、2#、3#罐组供电。2#变电所负责4#、5#、6#罐组、污水场、13#、14#泊位。2024/3/13 周三可编辑3为确保无人变电所的安全、经济运行，进一步加强无人变电所管理，明确各部门及相关人员在停送电工作中的职责，完善无人值班管理规定，特对原规定进行了补充，请各部门认真学习并执行。从2010年7月16日后在空场地新增临时变电所，暂时代替受损停用的原1#变电所，纳入无人变电所管理范围。临时变电所主要承担火车站、汽车站、1#、2#、3#罐组动力设备及照明供电。本规定描述的操作人员均指公司委任并且持有效电工证的人员。本规定若与原规定有冲突之处，按本规定执行。执行时如遇到问题，应及时与工程部联系。若违反无人变电所管理规定及其补充规定，将按照相关考核管理规定进行考核。2024/3/13 周三可编辑4无人变电所管理分工1.公司无人变电所的管理是在公司主管领导的领导下，实行分级负责制。2.工程部电气工程师主要负责无人变电所的宏观管理和管理规定的制定及管理规定实施的监督、检查工作。3.专职电工负责对变电所进行巡检、运行维护、现场操作及事故处理。负责变电所卫生、检查门窗上锁，有权制止无证人员进入变电所或违章行为。4.生产部兼职电工负责产品泵、照明等低压电源在无人变电所的送、停电作业（操作范围：操作机构位于配电柜/屏表面的设备）。2024/3/13 周三可编辑55.中控室操作员负责在中控室计算机上监控无人变电所运行设备状态（电流、电压、温度、开关状态、良好状态等）。6.无人变电所高压室的高压设备外委大连港电力有限公司代维护。7.专职电工、兼职电工、中控室操作员发现问题、故障应及时书面向电气工程师汇报。2024/3/13 周三可编辑6无人变电所管理规定1.变电所实行出入登记管理制度，任何人出入无人变电所都要进行登记。2.无人变电所门窗应牢固、关好，门要上锁。钥匙由专业电工、中控室、公司秘书各保管一套，中控室钥匙要每班进行交接班，不得损坏丢失。3.在进入无人变电所巡检、维修、低压送/停电操作时，专、兼职电工需持有效电工证件方可进入变电所，其他非授权人员一律严禁进入变电所。4.进入无人变电所作业人员应穿电工鞋、戴绝缘手套，及相应的安全护具。工作人员应衣着整洁，不准穿背心、短裤、裙子、拖鞋、高跟鞋，女同志留长发者应将其盘在头顶。杜绝此类原因造成的人身伤害及设备事故。2024/3/13 周三可编辑75.严禁酒后进入无人变电所或在无人变电所内饮酒。6.禁止高血压、心脏病、癫痫等有类似影响安全的疾病人员进入无人变电所。7.无人变电所内电气维修时必须2人及以上进入变电所作业，其中一人负责监护。8.无人变电所高压室设备外委由大连港电力有限公司代维护及操作，OTD不得擅自进入高压室，该部分巡检由大连港电力有限公司专职电工完成。大连港电力有限公司人员来公司进行维护、维修操作时，专职电工可以陪同进入高压间。2024/3/13 周三可编辑89.变电所内要保持整洁，通风干爽，无杂物灰尘，不得堆放易燃易爆腐蚀性等与变电所业务无关的物品。防止小动物措施完备，孔洞封堵严密。10.变电所内的变配电设备门、网要关紧，抽屉要复位，不得有带电部位外露。11.配电柜在相应的用电设备不运行时，空气开关应处于“停”的位置。12.生产部兼职电工不得打开变电所内任何设备的抽屉、门、柜等以操作其内部电气设备。2024/3/13 周三可编辑913.专职电工操作、维修过程中不得随意调换配电柜及内部元器件，如应急需要，须申请电气工程师批准，确认不影响通讯、自动控制及其他设备运行安全等情况下方可进行。待设备停运后立即恢复原始状态。14.电气设备故障或维修时要挂警示牌、标识牌、挂锁。警示牌、标识牌要设置得当。15.电气设备的运行、维修按相应的操作规程执行。2024/3/13 周三可编辑102024/3/13 周三可编辑11送停电管理规定（补充规定）1.操作人员进入变电所停送电，必须是持证电工操作。2.生产部兼职电工只负责产品泵、照明电源的送电、停电作业，不得接触其它电器设备。3.当班督导负责安排好执行现场停送电操作任务的相关人员，督导下达操作命令后，操作人员方可进入变电所进行操作。4.指派到现场的执行任务的操作人员在执行督导命令的途中发生意外，有延误执行任务的可能时，应立即汇报值班督导、调度或班长。2024/3/13 周三可编辑125.操作人员停送电操作时，必须核对设备名称、核对工艺流程、核对设备状态，以免误送电或者误停电。6.所有停送电操作，操作人员在送电前和停电后必须在停送电登记表中做好记录，要求字迹工整、清晰、易辨识，内容要详实、完整。7.产品泵及照明电源操作本着“用时送电，用完停电”的原则，严禁闲置设备带电。8.为防止操作人员进出变电所发生意外，操作人员执行操作任务时，到达变电所准备开始操作前和完成操作离开变电所时，必须汇报当班中控人员。2024/3/13 周三可编辑139.操作人员不得长时间无故停留在无人变电所内，操作人员进入变电所3分钟后未出来或者长时间联系不上时，中控室人员要立即通知值班督导、班长安排人员前去查看情况。10.发生操作人员触电等紧急情况时，施救人员要在保证自身安全的前提下，根据触电急救常识施救。11.变电所内开关出现跳闸现象，当班电工要及时了解情况并记录和上报中控人员，同时中控人员应及时将故障情况报告工程部主管人员。在未查明跳闸原因情况下，禁止任何人再次合闸送电。12.发现电气设备重要或紧急隐患，要立即逐级上报，未经允许，禁止继续运行。2024/3/13 周三可编辑1413.当无人变电所发生事故或异常情况、紧急情况时，发现人员要立即上报当值中控人员，当值中控人员应根据有关事故处理规定，及时汇报有关领导。并在值班记录内详细记录好事故或异常情况，以及事故或异常情况的处理过程。14.夜班电工要负责检查无人值班变电所的设施安全状况。15.进出变电所时要注意关门，以免小动物进入。凡在室内发现小动物，应报告工程部，同时在确保安全的情况下组织力量对进出孔洞详细检查，及时采取有效措施。16.发生如新设备投运或有关操作设备维修恢复使用等变更后，当值中控人员只有在接到工程部的书面移交后，方可安排对设备进行操作。2024/3/13 周三可编辑1517.临时变电所设备容量450KW，2#变电所设备容量520KW。为保证临时变电所设备安全，在额定工作状态下，一般火车站通线产品泵和1#罐组产品泵不能同时启用超过4台，2#、3#罐组和其他火车产品泵不能同时启用超过5台；若混用，要计算启动设备负荷不超过变电所额定设备总容量的90%；2号变电所4#、5#、6#罐组要求产品泵不能同时启用超过6台。2024/3/13 周三可编辑16无人变电所维护要求无人变电所的巡视检查应每周至少一次，如有恶劣天气、多尘或有腐蚀性气体等不良环境，或有特殊要求的，应适当增加巡检次数。无人变电所的巡视检查要有记录，专兼职电工根据检查的情况，及时进行设备的维修，应遵循“应修必修，修必修好”的设备状态检修原则。无人变电所要保证每两周至少清扫一次，保持地面清洁，设备表面无灰尘，设备间不许堆放杂物、存放食品等。2024/3/13 周三可编辑17无人变电所维护要求变电所内消防设施齐全，并在有效期内。房屋门窗完好，无漏雨现象，室内地沟盖板完好并盖严。无人变电所的巡视检查、清扫工作，要将责任落实到人，便于运行维护人员掌握各种设备的性能，及时的处理设备事故。要保证无人变电所照明（包括应急照明）系统的完好性。2024/3/13 周三可编辑18无人变电所巡视检查项目 低压开关柜盘面仪表要设置安全红线，检查各种仪表指示是否正常；指示灯是否完好，控制回路工作是否正常；隔离开关、断路器的位置指示是否正确；主母线及分支母线有无过热现象；柜内有无异音。2024/3/13 周三可编辑19断路器断路器表面应清洁，各部件完整牢固，有无发热变色现象；套管及支持绝缘子有无破损、裂纹及放电痕迹；油标指示应在规定的范围内，油筒有无渗漏油，油色是否正常；断路器真空泡是否有漏气、浑浊变色现象；分合闸指示器的指示是否正确；断路器内部是否有异音；操作机构应完整无锈蚀，电动分合闸回路是否完好。2024/3/13 周三可编辑20隔离开关（负荷开关）隔离开关（负荷开关）动、静触头接触是否良好，动、静触片不脏污，有无弯曲、发热、变色等异常现象；支持绝缘子应完好无损、清洁，有无裂纹及放电现象；隔离开关（负荷开关）的传动机构、锁住机构及联锁装置是否良好，各机件应紧固，位置正确；接地线是否完好。2024/3/13 周三可编辑21接地装置设备外壳或构架的接地线及同接地网的连接处是否良好，有无松动、脱落现象；接地线有无损伤、断裂及腐蚀等现象。2024/3/13 周三可编辑22直流电源装置充电机的工作是否正常，有无过热现象；各种仪表指示是否正常；各种开关、元件应连接牢固，接触良好，有无松动过热现象；应每月对每只电池的端电压测量，并做好记录；检查电池的外观，有无胀裂、渗漏液及过热现象；连接螺丝及电池极柱有无腐蚀；对于镉镍电池，要检查电解液液面的高度是否在正常范围内；对绝缘监察装置进行试验。2024/3/13 周三可编辑23考核管理本规定实施后，公司有关部门将定期或不定期的对无人变电所的管理进行检查，对违反规定的行为，将按照相关规定进行考核。2024/3/13 周三可编辑24谢谢大家！
