高三物理单元测试之三 电场电路试题
一、选择题：本题共15小题，每小题3分，共45分。在每小题给出的四个项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的3分，选不全的得2分，有选错的或不答的得0分

1．关于场强E的说法错误的是
A. 电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同
B. 根据可知，电场中某点的电场强度与电场力F成正比，与电荷量q成反比
C. E是矢量，与F的方向一致
D. 公式对任何电场都适用
2．两根同种材料制成的电阻丝a和b，a的长度和横截面的直径均为b的两倍，要使两电阻丝接入电路后消耗的电功率相等，加在它们两端的电压之比Ua：Ub为
A. 1：1 B. 2：1 C. ：1 D. 1：
1. 3.太阳能电池板，测得它的开路电压为800mV，短路电流为400mA，若将该电池板与一阻值为2的电阻连成闭合电路，则它的路端电压为
A. 0.10V B. 0.20V C. 0.30V D. 0.40V
4．图中虚线a、b、c代表电场中的三条等势线，相邻两等势线之间的电势差相等，实线为一带正电的微粒仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，P、Q相比下面说法错误的是
A．P点的电势较高
B．带电微粒通过P点时的加速度较大
C．带电微粒通过P点时动能较大
D．带电微粒在P点时的电势能较大
5．等量异种点电荷的连线及其中垂线如图所示，现将一个带负电的检验电荷先从图中中垂线上a点沿直线移到 b 点，再从连线上 b 点沿直线移到c点，则检验电荷在此全过程中
A、所受电场力方向改变
B、所受电场力大小一直增大
C、电势能一直减小
D、电势能一直增大

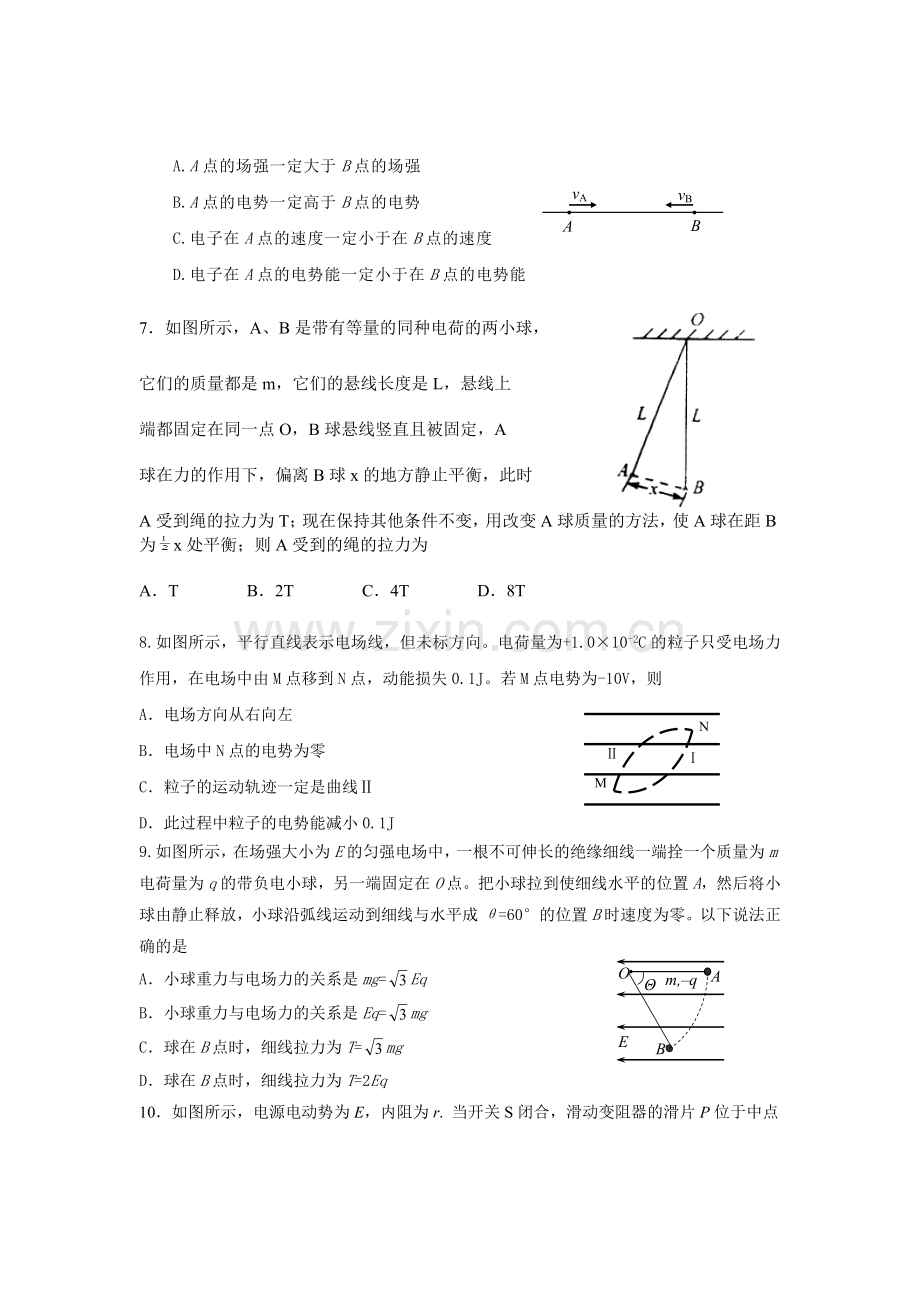

6.如图所示的直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一电子以速度vA经过A点向B点运动，经过一段时间后，电子以速度vB经过B点，且vB与vA的
方向相反，则

A.A点的场强一定大于B点的场强
A
vA
B
vB
B.A点的电势一定高于B点的电势
C.电子在A点的速度一定小于在B点的速度
D.电子在A点的电势能一定小于在B点的电势能

7．如图所示，A、B是带有等量的同种电荷的两小球，
它们的质量都是m，它们的悬线长度是L，悬线上
端都固定在同一点O，B球悬线竖直且被固定，A
球在力的作用下，偏离B球x的地方静止平衡，此时
A受到绳的拉力为T；现在保持其他条件不变，用改变A球质量的方法，使A球在距B为x处平衡；则A受到的绳的拉力为
A．T　　　　B．2T　　　　C．4T　　　　D．8T
M
N
Ⅰ
Ⅱ
8.如图所示，平行直线表示电场线，但未标方向。电荷量为+1.0×10-2C的粒子只受电场力作用，在电场中由M点移到N点，动能损失0.1J。若M点电势为-10V，则
A．电场方向从右向左
B．电场中N点的电势为零
C．粒子的运动轨迹一定是曲线Ⅱ
D．此过程中粒子的电势能减小0.1J
9.如图所示，在场强大小为E的匀强电场中，一根不可伸长的绝缘细线一端拴一个质量为m电荷量为q的带负电小球，另一端固定在O点。把小球拉到使细线水平的位置A，然后将小球由静止释放，小球沿弧线运动到细线与水平成θ=60°的位置B时速度为零。以下说法正确的是
A．小球重力与电场力的关系是mg=Eq
O
A
B
E
Θ
m,–q
B．小球重力与电场力的关系是Eq=mg
C．球在B点时，细线拉力为T=mg
D．球在B点时，细线拉力为T=2Eq
10．如图所示，电源电动势为E，内阻为r. 当开关S闭合，滑动变阻器的滑片P位于中点

位置时，三个小灯泡Ll、L2、L3都正常发光，且亮度相同，则.
A. 三个灯泡的额定电流相同.
B. 三个灯泡的额定电压相同.
C. 三个灯泡的电阻按从大到小排列是L1、L3、L2.
D. 当滑片P稍微向左滑动，灯L1和L3变暗，灯L2变亮.

11．如图所示电路中，灯泡A和B都正常发光，忽然灯泡B比原来变暗了一些，而灯泡A比原来变亮了一些，判断电路中出现了故障是
A R3断路 B R2断路 C R1断路 D R1短路
12．如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是

A． 滑动触头向右移动时，其他不变，则电子打
在荧光屏上的位置上升
B． 滑动触头向左移动时，其他不变，则电子打
在荧光屏上的位置上升
C． 电压U增大时，其他不变，则电子打在荧光
屏上的速度大小不变
D． 电压U增大时，其他不变，则电子从发出到
打在荧光屏上的时间不变

13．如图（1）所示，电压表V1、V2串联接入电路中时，示数分别为6V和4V，当只有电压表V2接入电路中时，如图示（2）所示，示数为9V，电源的电动势为
V2

9V
（2）
V1
V2

6V
4V
（1）

A. 9.8V B.10V C.10.8V D.11.2V

14．传感器是一种采集信息的重要器件，如图所示，是一种测定压力的电容式传感器，当待测压力F作用于可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、灵敏电流计和电源串接成闭合电路.那么
A．当F向上压膜片电极时，电容将减小.
B．当F向上压膜片电极时，电容将增大.
C．若电流计中有向上的电流，则表明压力F在减小.
D．若压力F在增大，则电流计中有向上的电流.

15．如图所示，长为L，倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q，质量为m的小球，以初速度v0由斜面底端的A点开始沿斜面上滑，到达斜面顶端的速度仍为v0，则
A．A、B两点的电势差一定为mgLsinθ/q
B．小球在B点的电势能一定大于小球在A点的电势能
C．若电场是匀强电场，则该电场的最小值一定是
D．若该电场是斜面中点正上方某点的点电荷Q产生的，则Q一定是正电荷

高三物理单元测试三答题卷 班级________姓名_________
二、填空题： 4小题，共29分
16.(5分)某同学在做多用电表测电阻的实验中：
（1）测量某电阻时，用×10Ω档时，发现指针偏转角度过大，他应该换用____________档（填×1Ω档或×100Ω档），换档后，在测量前要先_________________。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。

若用A档测量，指针偏转如D，则读数是________；
若用B档测量，指针偏转如D，则读数是________；
若用C档测量，指针偏转如D，则读数是________
17.（8分）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）．在操作台上还准备了如下实验器材：.
R0
E
S
V
A1
R1
A．电压表V（量程4V，电阻RV 约为4.0kΩ）.
B．电流表A1（量程100mA，电阻RA1 约为5Ω）.
C．电流表A2（量程2mA，电阻RA2 约为50Ω）.
D．滑动变阻器R1（0～40Ω，额定电流1A）.
E．电阻箱R2（0～999.9Ω）.
F．开关S一只、导线若干.
⑴为了测定电阻R0的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取了相应的器材（电源用待测的锂电池）均标在图上，其器材选取中有不妥之处，你认为应该怎样调整？ ．.
⑵在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r．.
①请你在方框中画出实验电路图（标注所用器材符号）；.
②为了便于分析，一般采用线性图象处理数据，请写出与性

图象对应的相关物理量间的函数关系式 _______________．.
.
18.（12分）(1)如图甲所示是某金属材料制成的电阻R随温度t变化的图象，若把该
电阻与电池(电动势E=1．5 V，内阻不计)、电流表(量程为5mA、内阻R=100)、电阻箱R’串联起来，连接成如图乙所示的电路，用该电阻作测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”

①电流刻度较小处对应的温度刻度__________；（填“较大”或“较小”）
②若电阻箱阻值，图丙中5mA刻度处对应的温度数值为___________℃。

（2）有一根细而均匀的导电材料，截面为同心圆环如图所示，已知这种材料的电阻为，欲测量该样品的内径，但内径太小，无法直接测量。现提供以下实验器材：
A．螺旋测微器
B．电流表（量程50mA，内阻=100）
C．电流表（量程100mA，内阻约为40）
D．滑动变阻器（0-10，额定电流2A）
E．直流电源（12V，内阻很小）
F．上述导电材料（长为5cm,电阻约为100）
G．开关一只，导线若干
请用上述器材设计一个尽可能精确地测量该样品内径的实验方案，
①用螺旋测微器得该样品的外径如右图所示，其示数______mm。

②在所给的方框中画出设计的实验电路图，并标明所选器材。

③用已知的物理量和所测得的物理量的符号表示样品的内径

=______________________________________

19．如图所示的是用直流电动机提升重物的装置，重物质量m＝50千克，电源电动势E＝110伏，r1＝l欧，电动机内阻r2＝4欧，不计摩擦，当匀速提升重物时，电路中的电流I＝5安，电源的输出功率是________，重物上升速度的大小__________（g取10米／秒）
三、计算题：2小题，共26分
20．（10分）如图1是一种家用电熨斗的电路原理图（额定电压为220 V），虚线框内为加热电路，R0是定值电值，R是可变电阻（调温开关）。该电熨斗温度最低时的耗电功率为121 W，温度最高时的耗电功率为484 W。求：.
（1）R0的阻值及R的阻值变化范围；.
（2）假定电熨斗每秒钟散发的热量Q
跟电熨斗表面温度与环境温度的温差关系
如图2所示，现在温度为20℃的房间使用
该电熨斗来熨烫毛料西服，要求熨斗表面温
度为200 ℃，且保持不变，问应将R的阻值调为多大？.

21.（16分）如图所示，两带有等量异电荷的平行金属板M、N竖直放置，M、N两板间的距离．现将一质量为、电荷量的带电小球从两极-板上方A点以的初速度水平抛出，A点距离两板上端的高度，之后小球恰好从靠近M板上端处进入两板间，沿直线运动碰到N板上的B点，不计空气阻力，取．设匀强电场只存在于M、N之间。求：
（1）两极板间的电势差．
（2）小球由A到B所用总时间
（3）小球到达B点时的动能．

参考答案
一、选择题：1.BD 2. D 3.D 4.C 5.B 6.BD 7.D 8.AB 9.BD 10.C 11.B 12. BD
13.C 14.BC 15.AC
V
S
R2
E
二、填空题：16.(1)×1Ω档、先调零 （2）1300Ω、5.4mA、27V
17.⑴用A2替换A1 （2分） ⑵①如图（3分） ②
18．(1)①较大(2分) ②30 (2分)

(2)①3.205mm -3.208mm (2分)

③

（3分）

19．525W 0.85 (4分)

三、计算题：
20．温度最低档=121 W， 1分
温度最高档=484 W， 1分
解得R0=100 1分，
Rmax=300 1分
所以变阻器R的阻值变化范围是0到300 1分
（2）此时电熨斗表面温度与环境温度之差Δt=200－20=200 ℃
由图像知电熨斗每秒钟散发的热量Q=440 J 2分
要保持电熨斗的表面温度不变，则电熨斗的电功率P=440 W 1分
1分 得R=10 1
21．1）设小球刚刚进入电场时，竖直方向的速度为，则 （2分）
设小球在电场中做直线运动时，运动方向与水平方向夹角为，
则 （2分）

（2分）
（2）小球平抛运动过程的时间为，则
（2分）
进入电场后，在水平方向上，

（2分）
（1分）
（或设B点到极板上端的距离为L，则在竖直方向上：）
（3）小球到达B点时的水平速度 （2分）
竖直分速度 （2分）
（1分）
或从A到B由动能定理知：
