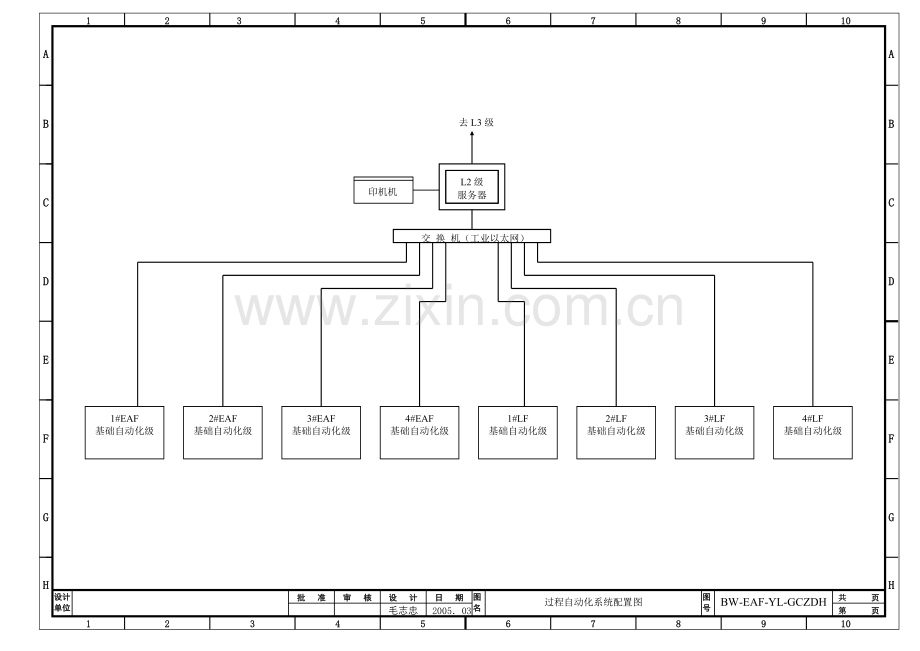

电弧炉过程自动化系统配置图1-SN.DOC

印机机
交 换 机（工业以太网）

去L3级
L2级
服务器
3#LF
基础自动化级
2#LF
基础自动化级
1#LF
基础自动化级
4#EAF
基础自动化级
3#EAF
基础自动化级
2#EAF
基础自动化级
1#EAF
基础自动化级
4#LF
基础自动化级
过程自动化系统配置图
