Q/CSG

中国南方电网有限责任公司企业标准

Q/CSG1207001-2015

中国南方电网有限责任公司
配电网安健环设施标准

中国南方电网有限责任公司 发 布
2015- 9-1 实施
2015- 7-21 发布

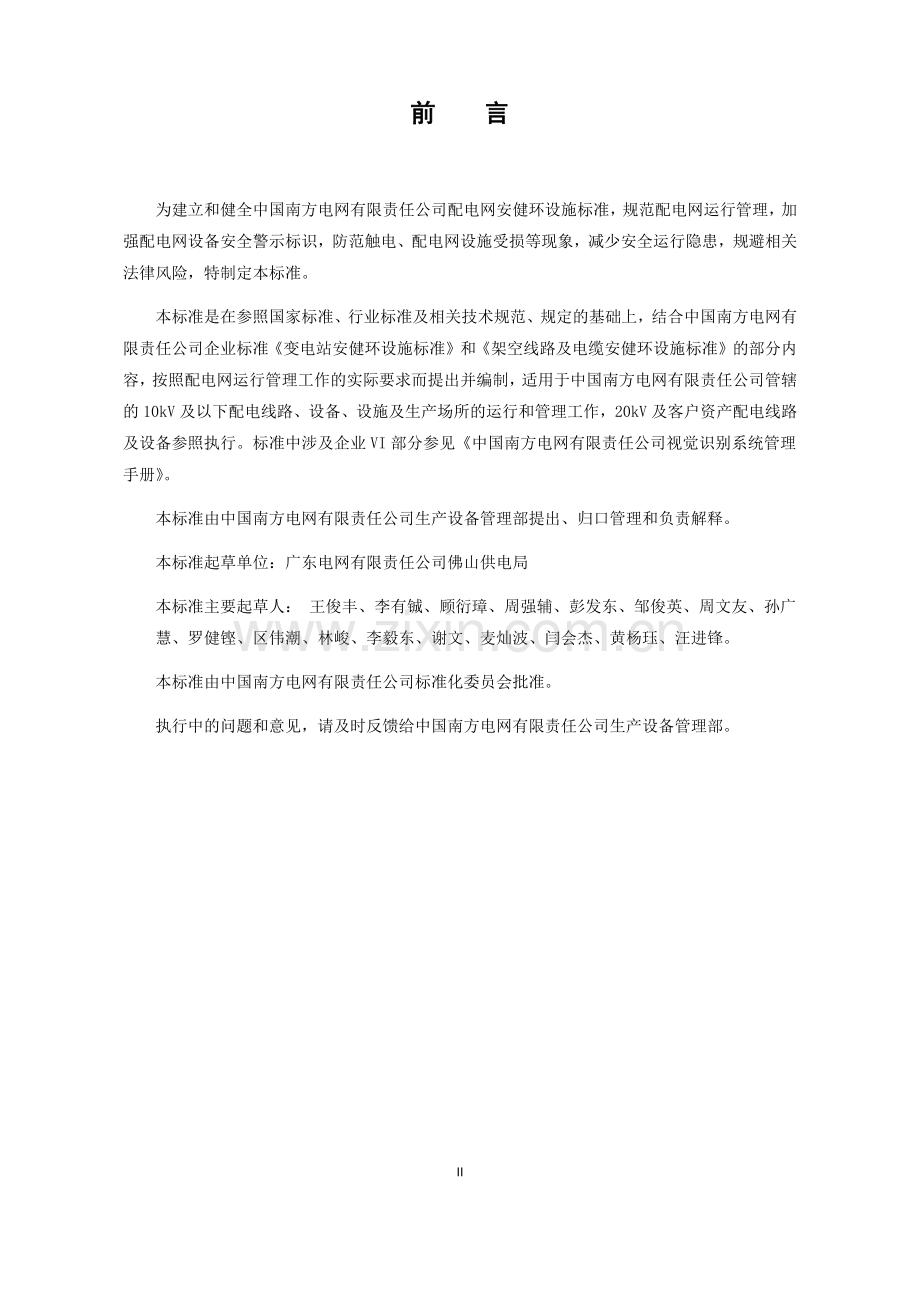

前 言

为建立和健全中国南方电网有限责任公司配电网安健环设施标准，规范配电网运行管理，加强配电网设备安全警示标识，防范触电、配电网设施受损等现象，减少安全运行隐患，规避相关法律风险，特制定本标准。
本标准是在参照国家标准、行业标准及相关技术规范、规定的基础上，结合中国南方电网有限责任公司企业标准《变电站安健环设施标准》和《架空线路及电缆安健环设施标准》的部分内容，按照配电网运行管理工作的实际要求而提出并编制，适用于中国南方电网有限责任公司管辖的10kV及以下配电线路、设备、设施及生产场所的运行和管理工作，20kV及客户资产配电线路及设备参照执行。标准中涉及企业VI部分参见《中国南方电网有限责任公司视觉识别系统管理手册》。
本标准由中国南方电网有限责任公司生产设备管理部提出、归口管理和负责解释。
本标准起草单位：广东电网有限责任公司佛山供电局
本标准主要起草人： 王俊丰、李有铖、顾衍璋、周强辅、彭发东、邹俊英、周文友、孙广慧、罗健铿、区伟潮、林峻、李毅东、谢文、麦灿波、闫会杰、黄杨珏、汪进锋。
本标准由中国南方电网有限责任公司标准化委员会批准。
执行中的问题和意见，请及时反馈给中国南方电网有限责任公司生产设备管理部。
目 录

前言 II
1 安全设施标准 1
1.1 适用范围 1
1.2 规范性引用文件 1
1.3 术语和定义 2
1.4 安全设施的总体配置和制作要求 3
1.4.1 制作要求 3
1.4.2 设置要求 4
1.4.3 安装固定要求 5
1.5 安全标志 6
1.5.1 一般规定 6
1.5.2 禁止标志及设置规范 6
1.5.3 警告标志及设置规范 11
1.5.4 指令标志及设置规范 15
1.5.5 提示标志及设置规范 18
1.5.6 消防安全标志及设置规范 20
1.5.7 其它标志及设置规范 31
1.6 设备及设施标志 41
1.6.1 一般规定 41
1.6.2 10kV配电线路标志及设置规范 41
1.6.3 0.4kV及以下配电线路标志及设置规范 51
1.6.4 户外配电设备标志及设置规范 52
1.6.5 电房及户内配电设备标志及设置规范 53
1.6.6 安全工器具及带电作业工具标志及设置规范 63
1.7 安全警示线 64
1.7.1 一般规定 64
1.7.2 安全警示线 65
1.7.3 禁止阻塞线 65
1.7.4 减速提示线 66
1.7.5 防止踏空线 66
1.7.6 防止碰头线 66
1.7.7 防止绊跤线 67
1.7.8 车辆通道边缘警示线 67
1.7.9 安全警示线制作要求及配置原则 67
1.8 安全防护 69
1.8.1 一般规定 69
1.8.2 头部防护 70
1.8.3 眼面部防护 70
1.8.4 呼吸道防护 71
1.8.5 耳部防护 71
1.8.6 手部防护 71
1.8.7 脚部防护 72
1.8.8 身躯防护 72
1.8.9 其它安全防护 73
2 健康设施标准 81
2.1 适用范围 81
2.2 规范性引用文件 81
2.3 健康设施标准分类及标准 81
2.3.1 急救药箱标志标准 81
2.3.2 急救药箱配置标准 82
2.3.3 现场紧急救护知识指导标准 83
2.3.4 配网运行人员健康情况记录卡标准 84
2.3.5 照明照度标准 84
2.3.6 电磁防护标准 85
2.3.7 噪声控制标准 85
2.3.8 生活用水标准 86
2.3.9 SF6气体电房安全设施标准 86
2.3.10 生产场地安全通道设置标准 86
3 环境设施标准 88
3.1 适用范围 88
3.2 规范性引用文件 88
3.3 环境设施标志分类及标准 88
3.3.1 供电所外观标准 88
3.3.2 功能区间标准 89
3.3.3 张贴标准 91
3.3.4 车辆标准 94
3.3.5 文件资料标准 94
3.3.6 办公设施配置标准 97
3.3.7 安全工器具基本配置标准 98
附录A 配网生产班组柜、架配置参考 100
附录B 配网安全生产宣传用语应用参考 107
附录C《中国南方电网有限责任公司视觉识别管理手册》相关内容 108
附录D 配电站和开关站安健环安装标准参考 118

156

Q/CSG1207001-2015
中国南方电网有限责任公司
配电网安健环设施标准

1 安全设施标准
1.1 适用范围
本标准规定了在容易发生事故或危险性较大的场所中安全设施的制作标准和配置原则，目的是使安全设施的使用规范化，减少和避免事故的发生。本标准适用于有必要提醒人们注意安全的配电网生产及办公场所。
1.2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 2893-2008 安全色
GB 2894-2008 安全标志及其使用导则
GB/T 15565.1-2008 图形符号 术语 第1部分：通用
GB/T 15566.1-2007 公共信息导向系统 设置原则与要求 第1部分：总则
GB 2811-2007 安全帽
GB 2812-2006 安全帽测试方法
GB 6095-2009 安全带
GB 13495-1992 消防安全标志
GB 15630-1995 消防安全标志设置要求
DL 5027-1993 电力设备典型消防规程
GB 50053-201320kV及以下变电所设计规范
GB/T 24001-2004 环境管理体系要求及使用指南
GB/T 28001-2011 职业健康安全管理体系
GBZ 158-2003 工作场所职业病危害警示标识
GB 26860-2011 电力安全工作规程（发电厂和变电所电气部分）
GB 26859-2011 电力安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
GB 50229-2006 火力发电厂与变电站设计防火规范
DL/T 621-1997 交流电气装置的接地
GB 50034-2013建筑照明设计标准
1.3 术语和定义
下列术语和定义适用于本标准。
1.3.1 安全设施 safety facility
生产经营活动中将危险因素、有害因素控制在安全范围内，以及预防、减少、消除危害所配置的安全标志、设备标志、安全警示线、安全防护设施等的统称。
1.3.2 安全色 safety colour
传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
红色传递禁止、停止、危险或提示消防设备、设施的信息；蓝色传递必须遵守规定的指令性信息；黄色传递注意、警告的信息；绿色传递表示安全的提示性信息。
1.3.3 对比色 contrast colour
使安全色更加醒目的反衬色，包括黑、白两种颜色。
黑色用于安全标志的文字、图形符号和警告标志的几何边框；白色作为安全标志红、蓝、绿的背景色，可用于安全标志的文字和图形符号。
安全色与对比色同时使用时，应按照表1搭配使用。
安全色与对比色的相间条纹为等宽条纹，倾斜约 45°。红色与白色相间条纹表示禁止或提示消防设备、设施的安全标记；黄色与黑色相间条纹表示危险位置的安全标记；蓝色与白色相间条纹表示指令的安全标记，传递必须遵守规定的信息；绿色与白色相间条纹表示安全环境的安全标记。
安全色
对比色
红色M100Y100
白色
蓝色 C100
白色
黄色 Y100
黑色 K100
绿色 C100Y100
白色

表1 安全色的对比色

1.3.4 安全标志 safety sign
用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）和文字构成。
1.3.5 禁止标志 prohibition sign
禁止人们不安全行为的图形标志。
1.3.6 警告标志 warning sign
提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。
1.3.7 指令标志 direction sign
强制人们必须做出某种动作或采用防范措施的图形标志。
1.3.8 提示标志 information sign
向人们提供某种信息（如标明安全设施或场所等）的图形标志。
1.3.9 安全警示线 safety warning line
界定危险区域、防止人身伤害及影响设备正常运行或使用的标志线。
1.3.10 安全防护设施 safety protection facility
防止外因引发的人身伤害、设备损坏而配置的防护装置和用具。
1.3.11 交通标志 road & water traffic sign
用图形符号、颜色和文字向交通参与者传递特定信息、用于管理交通的设施。
1.3.12 消防安全标志 fire safety sign
用以表达与消防有关的安全信息，由安全色、边框、以图像为主要特征的图形符号或文字构成的标志。
1.3.13 文字说明标志 text explanatory sign
在特定场所或特定情况下，用文字描述提供某种警示或提示信息的标志。
1.4 安全设施的总体配置和制作要求
本标准根据配电站的实际情况，对常见的场所、设备、设施的安健环实施情况做了规范，对于现场实际情况无法满足本规范要求的，可在执行过程中对安健环的制作、设置等作适当的调整，但必须遵循以下原则：
1.4.1 制作要求
1) 各种图形标志必须按照规定的图案、标准尺寸进行制作。特殊情况下，设备设施标示牌可按标准尺寸的50%、75%、125%或150%等几种比例进行缩放，但不得修改图案。
2) 固定式的标志牌应采用坚固耐用的材料制作，不宜使用遇水变形、变质或易燃的材料。一般选用厚约1mm的铝板、不锈钢板等耐久性材料。移动式的标志牌根据实际情况亦可选用SMC复合材料、塑料等材料。
3) 有触电危险的场所或易造成短路的设备及作业场所的标志牌应使用绝缘材料制作。
4) 用各种材料制成的带有规定颜色的标志经光源照射后，标志的颜色仍应符合有关安全色标准的规定。室外露天场所设置的消防安全标志及交通标志宜用反光材料或自发光材料制成。对于照明条件差的场所，标志宜采用反光材料制作；对于照明条件极差的场所，标志宜采用荧光材料制作。
5) 涂刷类标志材料应选用耐用、不褪色的涂料或油漆，各类标线宜采用道路专用线漆涂刷。
6) 对防火有要求的标志应使用阻燃材料，否则应在其外面加设玻璃或其它阻燃透明材料制成的保护罩。
7) 特殊场合使用的标志的材料应符合有关规定。
8) 安全标志所用的颜色应符合GB2893规定的颜色。
9) 标志牌应图形清楚，保证边缘光滑，无毛刺、孔洞、尖角和影响使用的任何疵病。
1.4.2 设置要求
1.4.2.1 安全：
1) 周围环境有某种不安全的因素而需要用标志加以提醒时，应设置有关安全的标志。
2) 标志设置后，不应有造成人身、设备伤害的潜在危险。
1.4.2.2 醒目：
1) 安全标志牌应设在与安全有关的醒目地方，并使人们看见后，有足够的时间来注意它所表示的内容。
2) 导向标志应设在便于人们选择目标方向的地点，并按通向目标的最佳路线布置。如目标较远，可以适当间隔重复设置，在分岔处都应重复设置标志。
3) 提示标志应设在紧靠所说明的设施、设备的上方或侧面，或足以引起公众注意的与该设施、设备邻近的部位。
4) 环境信息标志宜设在有关场所的入口处和醒目处。
1.4.2.3 便于视读：
1) 安全标志牌设置的高度尽量与人眼的视线高度相一致，悬挂式和柱式的环境信息标志牌的下缘距地面的高度不宜小于2 m，局部信息标志的设置高度应视具体情况确定。安全标志牌的平面与视线夹角（图1 中α角）应接近90°，观察者位于最大观察距离时，最小夹角不小于75°，如图1。

图1 安全标志牌平面与视线夹角α不小于75°
2) 安全标志牌的尺寸与观察距离的关系应符合GB/T 2893.1 的规定，当安全标志牌的观察距离不能覆盖整个场所面积时，应多设几个安全标志牌。
3) 标志的正面或其邻近不得有妨碍人们视读的固定障碍物（如广告牌等），并尽量避免经常被其它临时性物体所遮挡。
4) 应将标志设在明亮的地方，以保证人们能正常地辨识标志。如设置标志的位置附近无法找到明亮地点，则应考虑增加辅助光源或使用灯箱。用灯箱显示标志时，灯箱的制作应符合有关标准的规定。
1.4.2.4 美观：
1) 同类设备、构（建）筑物的标志牌规格、尺寸、设置高度和安装位置应统一。
2) 附着式设置的标志其设置高度为与人眼水平视线高度大体一致或略高于人体身高；局部信息标志的设置高度可根据具体场所的客观情况来确定。
1.4.2.5 其他
1) 可操作设备的标志牌必须面向操作者，其它设备标志牌面向巡视通道，位置高度以方便操作、巡视、检修、更换为原则。
2) 多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。
1.4.3 安装固定要求
1) 各种方式设置的标志都应牢固地固定在其依托物上，不能产生倾斜、卷翘、摆动等现象。室外设置时，应充分考虑风压力的作用。
2) 安全标志牌的固定方式可采用附着式（如钉挂、粘贴、镶嵌等）、悬挂式、摆放式、柱式（固定在标志杆或支架等物体上）等。附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。
3) 临时标志牌应采取防止脱落、移位措施。室外悬挂的临时标志牌应防止被风吹翻，宜做成双面的标志牌。
4) 设备、构（建）筑物上的标志牌宜采用粘贴、使用螺丝或铆钉固定等方式安装在设备或专用支架上，尽量避免采用焊接方式进行安装；阀门标志牌、电缆标志牌宜使用固定方式或专门绑扎材料悬挂在相应位置；开关柜、控制柜等设备的标志牌宜采用带强力粘胶粘贴的方式固定在柜体相应位置。禁止使用铁丝绑扎方式固定任何标志牌。
5) 若设备标志牌不能安装在设备本体上，可采用带有固定支撑杆的方式，将设备标志牌安装在面对主要通道方向的设备本体附近，位置高度与该设备高度相适宜即可。
1.5 安全标志
1.5.1 一般规定
1) 安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型和消防安全标志、其他标志等特定类型。
2) 安全标志一般使用通用图形符号、安全色、几何形状（边框）或文字的组合标志。
3) 安全标志一般采用标志牌的形式，安全标志牌要有衬边，以使安全标志与周围环境之间形成较为强烈的对比。
1.5.2 禁止标志及设置规范
1) 禁止标志的含义是禁止人们不安全行为的图形标志。
2) 禁止标志牌的基本型式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方是矩形补充标志，图形上、中、下间隙相等，中间线斜度为α=45°，如图2所示。

图 2 禁止标志的基本形式
3) 禁止标志牌的衬底为白色，圆形斜杠为红色（红-M100 Y100），禁止标志符号为黑色（黑-K100），补充标志为红底黑字、黑体字。
4) 禁止标志的尺寸大小根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸，如表2所示。
mm
表 2 禁止标志形式及尺寸
尺寸
规格
A
B
A1
D(B1）
D1
C
甲
500
400
115
305
244
24
乙
400
320
92
244
195
19
丙
300
240
69
183
146
14
丁
200
160
46
122
98
10
5) 禁止标志的配置原则，如表3所示。
表 3 禁止标志的配置原则
序 号
图形标志
名 称
配置原则
3-1

禁止合闸
有人工作
（1） 设置在一经合闸即可送电到已停电检修（施工）设备的开关和刀闸的操作把手上；
（2） 设置在已停电检修（施工）设备的电源开关或合闸按钮上；
（3） 当位置不足以设置图形标示牌时可采用小尺寸的文字形式标示牌，规格120mm×80mm，采用白底红字，字体为黑体字。
表 3（续）
序 号
图形标志
名 称
配置原则
3-2

禁止合闸
线路有人
工作
（1） 设置在已停电检修（施工）的电力线路的开关和刀闸的操作把手上；
（2） 当位置不足以设置图形标示牌时可采用小尺寸的文字形式标示牌，规格120mm×80mm，采用白底红字，字体为黑体字。
3-3

不同电源
禁止合闸
（1） 设置在不同电源联络开关（常开）和刀闸的操作把手上或设备标志牌旁；
（2） 当位置不足以设置图形标示牌时可采用小尺寸的文字形式标示牌，规格120mm×80mm，采用白底红字，字体为黑体字。
3-4

未经供电部门许可，禁止操作
（1） 设置在用户电房里的供电部门产权的或由供电部门负责运行和操作的开关和刀闸的操作把手上；
（2） 当位置不足以设置带图形标示牌时可采用小尺寸的文字形式标示牌，规格120mm×80mm，采用白底红字，字体为黑体字。
表 3（续）
序 号
图形标志
名 称
配置原则
3-5

禁止烟火
（1） 设置在电房、材料库房内显著位置（入门易见）的墙上；
（2） 设置在电缆隧道出入口处，以及电缆井及检修井内适当位置；
（3） 设置在线路作业场所或油漆作业场所；
（4） 设置在需要禁止烟火的工作现场临时围栏上；
（5） 标志底边距地面约1.5m高。
3-6

禁止攀登
高压危险
（1） 设置在架空线路杆塔脚钉或爬梯侧；
（2） 设置在台架变上，可挂于主、副杆上及槽钢底的行人易见位置，也可使用支架安装；
（3） 设置在户外电缆保护管或电缆支架上（如受周围限制可适当减少尺寸）；
（4） 标志牌底边距地面2.5～3.5m。
3-7

施工现场
禁止通行
（1） 设置在检修现场围栏旁；
（2） 设置在禁止通行的检修现场出入口处的适当位置。
3-8

禁止跨越
（1） 设置在电力土建工程施工作业现场围栏旁；
（2） 设置在深坑、管道等危险场所面向行人。

表 3（续）
序 号
图形标志
名 称
配置原则
3-9

未经许可
不得入内
（1） 设置在电房出入口处的适当位置；
（2） 设置在电缆隧道出入口处的适当位置。
3-10

禁止抛物
高压危险
（1） 设置在居民区或靠近建筑物的架空裸导线线路相应的杆塔上；
（2） 设置在城镇等人口密集地方的台架变上，可挂于主、副杆上及槽钢底的行人易见位置，可使用支架安装；
（3） 标志牌底边距地面2.5～3.5m。
3-11

门口一带严禁停放车辆、堆放杂物等
（1） 设置在电房的门上；
（2） 设置在台架变、坐地式台变的围栏或围墙的门上；
3-12

禁止在电力变压器周围2米以内停放机动车辆或堆放杂物
设置在城镇等人口密集地方的台架变、坐地式台变上，可挂于主、副杆上及槽钢底的行人易见位置，可使用支架安装。

表 3（续）
序 号
图形标志
名 称
配置原则
3-13

禁止在高压线路下钓鱼
（1） 可安装在跨越鱼塘线路下方的适当位置；
（2） 单独使用时规格可适当放大，一般不超过1200mm×900mm。
3-14

禁止在高压线路附近放风筝
（1） 可安装在经常有人放风筝的架空线路附近适当位置；
（2） 单独使用时规格可适当放大，一般不超过1200mm×900mm。
3-15

禁止开挖
取土
（1） 可安装在土石开采、建筑施工地段的杆塔、拉线附近适当位置；
（2） 单独使用时规格可适当放大，一般不超过1200mm×900mm。
3-16

禁止抛锚
高压危险
（1） 敷设水底电缆的通航河流，在该河段的河堤、河岸上的保护区控制线处设置该标志牌，保护区的范围应符合相关海事及航道主管部门的规定；
（2） 单独使用时规格可适当放大，一般3000mm×2000mm 为宜。
1.5.3 警告标志及设置规范
1) 警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生的危险的图形标志。
2) 警告标志牌的基本型式是长方形衬底牌，上方是正三角形警告标志，下方是矩形补充标志，图形上、中、下间隔相等，如图3所示。
3) 警告标志牌的衬底为白色，正三角形及标志符号为黑色（黑-K100），衬底为黄色（黄-Y100），矩形补充标志为黑框黑体字，字为黑色，白色衬底。

图 3 警告标志的基本形式
4) 警告标志的尺寸大小根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸，如表4所示。
mm
表 4 警告标志的形式及尺寸
尺寸
规格
A
B
B1
A1
A2
甲
500
400
305
213
115
乙
400
320
244
170
92
丙
300
240
183
128
69
丁
200
160
122
85
46
5) 警告标志的配置原则，如表5所示。

表 5 警告标志的配置原则
序 号
图形标志
名 称
配置原则
5-1

有电注意安全
（1） 设置在位于行人、车辆（或机械）通行处的线路杆塔下的适当位置；
（2） 标志牌底边距地面2.5～3.5m。
5-2

有电高压危险
（1） 设置在架空线路对地、建筑物距离较近的地方；
（2） 标志牌底边距地面2.5～3.5m。
5-3

止步高压危险
（1） 设置在电房的正门及箱变、电缆分接箱的外壳四周；
（2） 设置在台架变、坐地式台变的围墙、围栏及门上；
（3） 设置在户内变压器的围栏或变压器室门上。
5-4

当心触电
（1） 设置在临时电源配电箱、检修电源箱的门上；
（2） 设置在生产现场可能发生触电危险的电器设备上，如户外计量箱等。

表 5（续）

序 号
图形标志
名 称
配置原则
5-5

当心电缆
设置在暴露的电缆或地面下有电缆施工的地点。
5-6

当心火灾
设置在仓库、材料室等易发生火灾的危险场所。
5-7

当心障碍物
设置在地面有障碍物，绊倒易造成伤害的地点。
5-8

当心坑洞
设置在生产现场和通道临时开启或挖掘电缆沟、管沟、孔洞时的四周围栏上。

表 5（续）
序 号
图形标志
名 称
配置原则
5-9

当心滑倒
（1） 设置在餐厅、厨房、洗手间等地面容易积水，有滑倒危险的地方；
（2） 设置在钢板地面、大型设备顶面的施工作业等地面容易积水，有滑倒危险的地方。
5-10

当心坠落
设置在易发生坠落事故的作业地点，如高空作业场地、山体边缘作业区等。
5-11

当心碰头
（1） 设置在易产生碰头危险的场所，如电缆夹层等；
（2） 设置在狭窄场所施工作业地点。
1.5.4 指令标志及设置规范
1) 指令标志的基本含义是强制人们必须做出某种动作或采用防范措施的图形标志。
2) 指令标志牌的基本型式是一长方形衬底牌，上方是圆形的指令标志，下方是矩形补充标志，图形上、中、下间隙相等，如图4所示。
3) 指令标志牌的衬底为白色，圆形衬底色为蓝色（蓝-C100），指令符号为白色，矩形补充标志为黑色框和黑色字符，字为黑体。

图 4 指令标志的基本形式
mm
4) 指令标志的尺寸大小根据现场情况，可采用甲、乙、丙、丁四种规格的尺寸，如表6所示。
表 6 指令标志的形式及尺寸
尺寸
规格
A
B
A1
D(B1）
甲
500
400
115
305
乙
400
320
92
244
丙
300
240
69
183
丁
200
160
46
122
5) 指令标志的配置原则，如表7所示。
表 7 指令标志的配置原则
序 号
图形标志
名 称
配置原则
7-1

必须戴
安全帽
设置在生产场所、施工现场等的主要通道入口处。
表 7（续）
序 号
图形标志
名 称
配置原则
7-2

必须戴防护眼镜
（1） 设置在对眼睛有伤害的各种作业场所和施工场所；
（2） 悬挂在焊接和金属切割设备、车床、钻床、砂轮机旁；
（3） 悬挂在化学处理、使用腐蚀剂或其它有害物质场所。
7-3

必须戴防毒面具
设置在具有对人体有害的气体、气溶胶、烟尘等作业场所，如: 喷漆作业场地、有毒物散发的地点或处理由毒物造成的事故现场。
7-4

必须戴防护手套
设置在易伤害手部的作业场所，如具有腐蚀、污染、灼烫、冰冻及触电危险等的作业地点。
7-5

必须穿防护鞋
设置在易伤害脚部的作业场所，如：具有腐蚀、灼烫、触电、砸（刺）伤等危险的作业地点。

表7（续）
序 号
图形标志
名 称
配置原则
7-6

必须系安全带
（1） 设置在高差1.5m～2m周围没有设置防护围栏的作业地点；
（2） 根据现场需要设置在高空作业场所适当位置。
7-7

注意通风
（1） 设置在户内SF6设备室的合适位置（入门易见）；
（2） 设置在密封工作场所的适当位置；
（3） 根据现场需要设置在电缆井及检修井入口处适当位置。
7-8

必须拔出插头
设置在设备维修、故障、长期停用、无人值守状态下的地点。
1.5.5 提示标志及设置规范
1) 提示标志的基本含义是向人们提供某种信息（如标明安全设施或场所旁）的图形标志。
2) 提示标志牌的基本型式是正方形衬底牌，内为圆形提示标志，四周间隙相等，如图5所示。
3) 提示标志的圆形为白色，黑体黑色字，衬底色为绿色（绿-C100 Y100）。

图 5 提示标志的基本形式
4) 提示标志的尺寸大小根据现场情况可采用甲、乙两种规格尺寸，如表8所示。
mm
表 8 提示标志的形式及尺寸
尺寸
规格
A
D
甲
250
200
乙
150
120

5) 提示标志的配置原则，如表9所示。
表 9 提示标志的配置原则
序 号
图形标志
名 称
配置原则
9-1

紧急出口
设置在便于安全疏散的紧急出口，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
表 9 （续）
序 号
图形标志
名 称
配置原则
9-2

急救点
设置在现场急救仪器设备及药品的地点。
9-3

从此上下
设置在现场工作人员可以上下的棚架、爬梯上。
9-4

在此工作
设置在工作地点或检修设备上。

1.5.6 消防安全标志及设置规范
1.5.6.1 消防安全标志由安全色、边框、以图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
1.5.6.2 消防安全标志表明下列内容的位置和性质
1) 火灾报警和手动控制装置；
2) 火灾时疏散途径；
3) 灭火设备；
4) 具有火灾、爆炸危险的地方或物质。
1.5.6.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方向辅助标志。
1) 灭火设备标志：各类别灭火设备标志，如表10所示。
表 10 各类别灭火设备标志配置原则
序 号
图形标志
类 别
标志说明
10-1

灭火设备
（1） 提示灭火设备集中存放位置；
（2） 固定于灭火设备集中存放点入口处。
10-2

灭火器
（1） 指示灭火器存放的位置；
（2） 放置在灭火器、灭火器箱正上方。
10-3

消防水带
（1） 指示消防水带、软管卷盘或消防栓箱的位置；
（2） 放置在消防水带正上方。
10-4

地下
消火栓
（1） 指示地下消火栓的位置；
（2） 放置在地下消火栓正上方。
10-5

地上
消火栓
（1） 指示地上消火栓的位置；
（2） 放置在地上消火栓正上方。
10-6

消防水泵接合器
（1） 指示消防水泵接合器的位置；
（2） 放置在消防水泵接合器正上方。

表 10（续）
序 号
图形标志
类 别
标志说明
10-7

消防梯
（1） 提示消防梯的位置；
（2） 放置在消防梯正上方。
2) 火灾时疏散途径标志：火灾时疏散途径标志如表11所示。
表 11 火灾疏散途径标志配置原则
序 号
图形标志
类 别
标志说明
11-1

滑动开门
指示装有滑动门的紧急出口。箭头指示该门的开启方向。
11-2

推开
本标志置于门上，指示门的开启方向。
11-3

拉开
本标志置于门上，指示门的开启方向。
表 11（续）
序 号
图形标志
类 别
标志说明
11-4

禁止阻塞
（1） 表示阻塞（疏散途径或通向灭火设备的道路等）会导致危险；
（2） 悬挂在通道出入口处。
11-5

禁止锁闭
（1） 表示紧急出口、房门等禁止锁闭；
（2） 悬挂在通道、房门出入口处。
3) 方向辅助标志，如表12所示。
表 12 方向辅助标志配置原则
序 号
图形标志
类 别
标志说明
12-1

疏散通道方向
与紧急出口标志联用，指示到紧急出口的方向，该标志亦可制成长方形。

表 12（续）
序 号
图形标志
类 别
标志说明
12-2

灭火设备或报警装置方向
与紧急出口标志联用，指示灭火设备或报警装置的位置方向，该标志亦可制成长方形。
4) 消防手动启动器标志：
a) 消防手动启动器标志指示火灾报警系统或固定灭火系统等的手动启动器。
b) 消防手动启动器标志的基本形式是正方形，其几何图形尺寸以观察距离D为基准，计算方法如图6所示，或参考表13。

图 6 消防手动启动器标志
表 13 消防手动启动器标志
观察距离
D（m）
0＜D≤2.5
2.5＜D≤4.0
4.0＜D≤6.3
6.3＜D≤10.0
10.0＜D≤40.0
正方形边长 ɑ（m）
0.063
0.100
0.160
0.160
1.000
c) 标志应依据现场环境，设置在醒目的地方。不应设置在本身移动后可能遮盖标志的物体上，同样也不应设置在容易被移动的物体遮盖的地方。
5) 滑动开门标志：
a) 滑动开门标志装有滑动门的紧急出口。箭头指示该门的开启方向。
b) 滑动开门标志的基本形式是正方形，其几何图形尺寸以观察距离D为基准，计算方法如图7所示，或参考表14。

图 7 滑动开门标志
m
表 14 滑动开门标志规格尺寸
观察距离
D
0＜D≤2.5
2.5＜D≤4.0
4.0＜D≤6.3
6.3＜D≤10.0
10.0＜D≤40.0
正方形边长 ɑ
0.063
0.100
0.160
0.160
1.000
c) 标志应依据现场环境，设置在醒目的地方。不应设置在本身移动后可能遮盖标志的物体上，同样也不应设置在容易被移动的物体遮盖的地方。
6) 火灾报警和手动控制装置标志，如表15所示。
表 15 火灾报警和手动控制装置标志
序 号
图形标志
类 别
标志说明
15-1

消防手动启动器
指示火灾报警系统或固定灭火系统等的手动启动器。
15-2

发声报警器
可单独用来指示发生报警器，也可与消防手动启动器标志一起使用，指示该手动启动装置是启动发声警报器。
15-3

火警电话
指示在发生火灾时，可用来报警的电话及电话号码。
7) 文字辅助标志。
a) 文字辅助标志的基本型式是矩形边框。
b) 文字辅助标志有横写和竖写两种形式。
c) 横写时，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。禁止标志、警告标志为黑色字；指令标志为白色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色，如图8所示。

图8 横写的文字辅助标志
d) 竖写时，文字辅助标志写在标志杆的上部。禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致。如图9所示。

图 9 竖写在标志杆上部的文字辅助标志
8) 图形标志、方向辅助标志和文字辅助标志的组合。
a) 其具体形式如图10所示，尺寸如表16所示。
mm
表 16 组合长方形标志规格尺寸
尺寸
规格
B
A
B1
A1
甲
500
400
200
250
乙
350
300
140
150

图 10 由图形标志、方向辅助标志和文字辅助标志的组合
b) 方向辅助标志应该与有关标志联用，指示被联用标志所表示意义的方向。表16只列出左向和左下方向的辅助标志。根据实际需要，还可以制作指示其它方向的方向辅助标志，如图10所示。
c) 在标志远离指示物时，必须联用方向辅助标志。如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。
d) 方向辅助标志与有关标志联用时，如系指示左向（包括左下、左上）和下向，则放在图形标志的左方；如系指示右向（包括右下、右上），则放在图形标志的右方，如图11所示。
e) 方向辅助标志的颜色应与联用的图形标志的颜色统一，如图11所示。

图 11 方向辅助标志与有关标志联用
9) 消火栓箱：
a) 消火栓箱前面应标注“消火栓”、火警电话、编号等，如图12 a）所示。
b) 应在消火栓箱旁边设置用于打碎消火栓箱玻璃的应急工具，其可用Φ16mm螺纹钢制作，如图12 b）所示。

a）消火栓箱； b）消火栓箱应急工具
图 12 消火栓箱及其应急工具
10) 灭火器箱体标志牌：
a) 灭火器箱体须标明“灭火器箱”、“火警电话：119”和编号，文字颜色为白色，位置居中，保证清晰可辨，箱体外观涂刷红色，如图13 a）所示。
b) 当箱内放置泡沫灭火器时，须在上部放置“不适用于电火”标志，其尺寸如图13 b）所示。
c) 灭火器箱室内设置时，应设置在室内入口靠墙两侧，且不影响主通道的正常通行。

a）灭火器箱体 b）灭火器箱体标志牌
图 13 灭火器箱体及其标志牌
11) 灭火器标志：
a) 灭火器外观应注明“灭火器”及成分，文字颜色为白色，位置居中，保证清晰可辨。
b) 当使用在单个灭火器上时，标志长和宽分别为150mm和60mm，如图14
