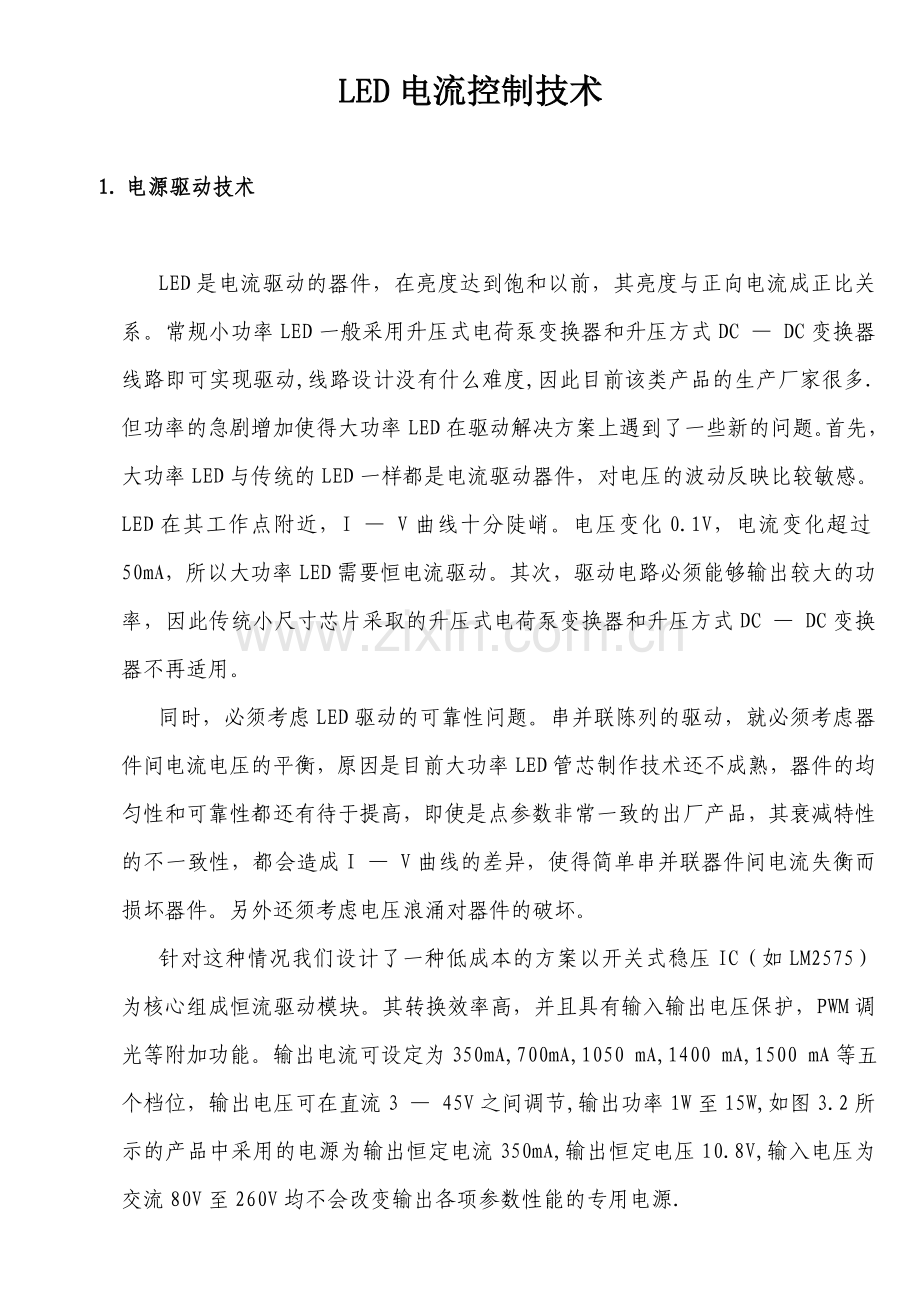

LED电流控制技术

1. 电源驱动技术

LED是电流驱动的器件，在亮度达到饱和以前，其亮度与正向电流成正比关系。常规小功率LED一般采用升压式电荷泵变换器和升压方式DC — DC变换器线路即可实现驱动,线路设计没有什么难度,因此目前该类产品的生产厂家很多.但功率的急剧增加使得大功率LED在驱动解决方案上遇到了一些新的问题。首先，大功率LED与传统的LED一样都是电流驱动器件，对电压的波动反映比较敏感。LED在其工作点附近，I — V曲线十分陡峭。电压变化0.1V，电流变化超过50mA，所以大功率LED需要恒电流驱动。其次，驱动电路必须能够输出较大的功率，因此传统小尺寸芯片采取的升压式电荷泵变换器和升压方式DC — DC变换器不再适用。
同时，必须考虑LED驱动的可靠性问题。串并联陈列的驱动，就必须考虑器件间电流电压的平衡，原因是目前大功率LED管芯制作技术还不成熟，器件的均匀性和可靠性都还有待于提高，即使是点参数非常一致的出厂产品，其衰减特性的不一致性，都会造成I — V曲线的差异，使得简单串并联器件间电流失衡而损坏器件。另外还须考虑电压浪涌对器件的破坏。
针对这种情况我们设计了一种低成本的方案以开关式稳压IC（如LM2575）为核心组成恒流驱动模块。其转换效率高，并且具有输入输出电压保护，PWM调光等附加功能。输出电流可设定为350mA,700mA,1050 mA,1400 mA,1500 mA等五个档位，输出电压可在直流3 — 45V之间调节,输出功率1W至15W,如图3.2所示的产品中采用的电源为输出恒定电流350mA,输出恒定电压10.8V,输入电压为交流80V至260V均不会改变输出各项参数性能的专用电源.
