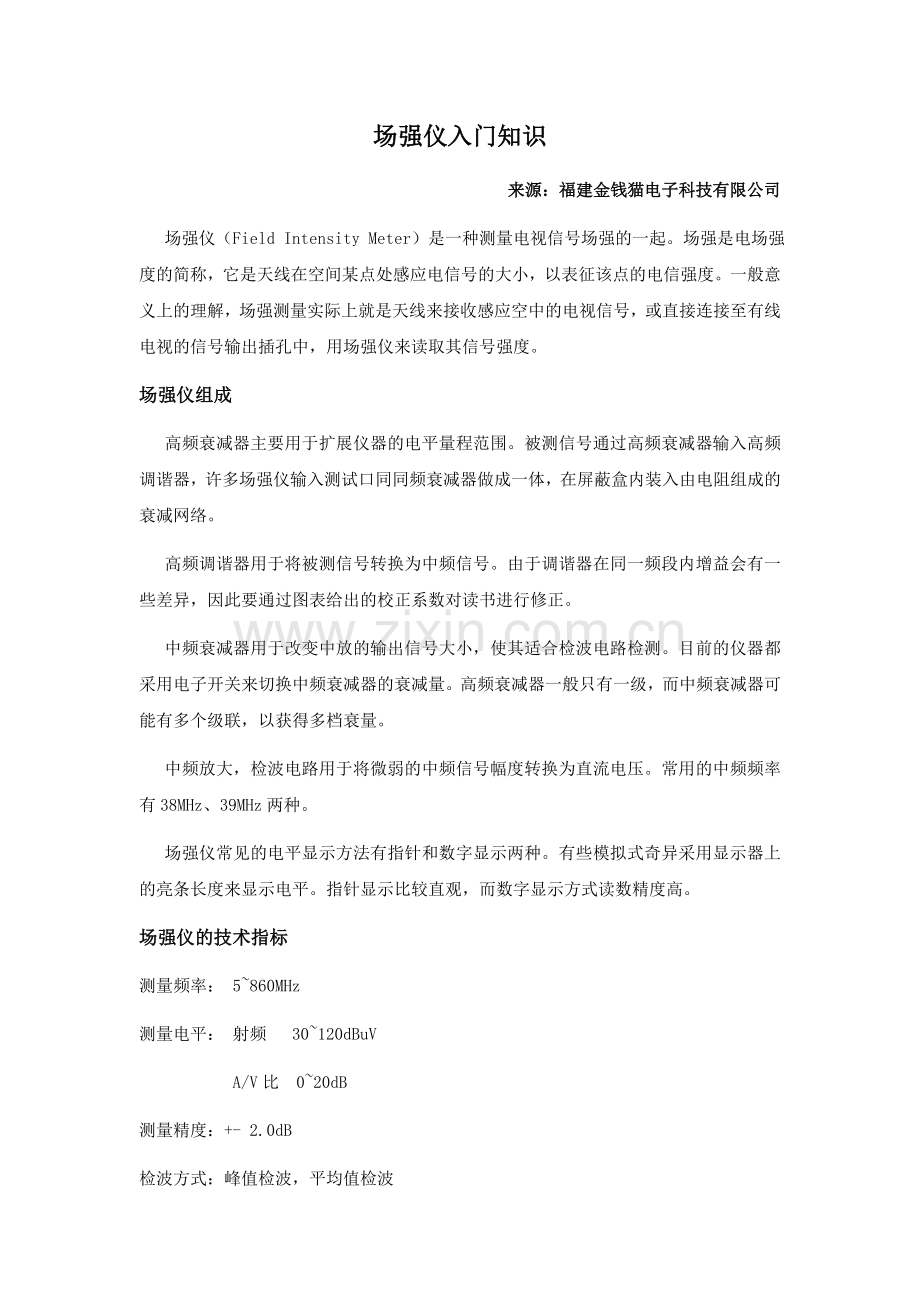

场强仪入门知识
来源：福建金钱猫电子科技有限公司
场强仪（Field Intensity Meter）是一种测量电视信号场强的一起。场强是电场强度的简称，它是天线在空间某点处感应电信号的大小，以表征该点的电信强度。一般意义上的理解，场强测量实际上就是天线来接收感应空中的电视信号，或直接连接至有线电视的信号输出插孔中，用场强仪来读取其信号强度。
场强仪组成
高频衰减器主要用于扩展仪器的电平量程范围。被测信号通过高频衰减器输入高频调谐器，许多场强仪输入测试口同同频衰减器做成一体，在屏蔽盒内装入由电阻组成的衰减网络。
高频调谐器用于将被测信号转换为中频信号。由于调谐器在同一频段内增益会有一些差异，因此要通过图表给出的校正系数对读书进行修正。
中频衰减器用于改变中放的输出信号大小，使其适合检波电路检测。目前的仪器都采用电子开关来切换中频衰减器的衰减量。高频衰减器一般只有一级，而中频衰减器可能有多个级联，以获得多档衰量。
中频放大，检波电路用于将微弱的中频信号幅度转换为直流电压。常用的中频频率有38MHz、39MHz两种。
场强仪常见的电平显示方法有指针和数字显示两种。有些模拟式奇异采用显示器上的亮条长度来显示电平。指针显示比较直观，而数字显示方式读数精度高。
场强仪的技术指标
测量频率： 5~860MHz
测量电平： 射频 30~120dBuV
A/V比 0~20dB
测量精度：+- 2.0dB
检波方式：峰值检波，平均值检波

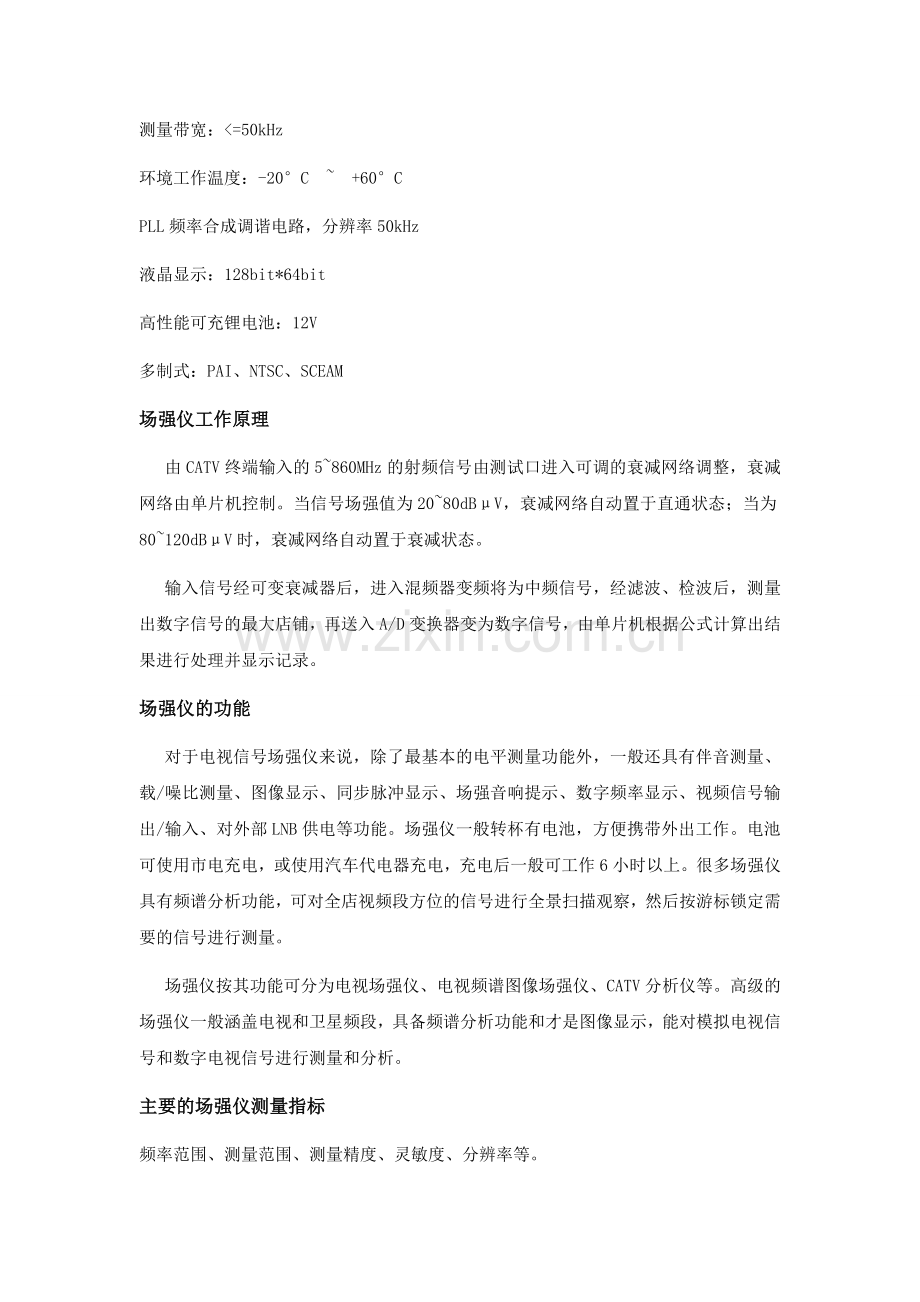

测量带宽：<=50kHz
环境工作温度：-20°C ~ +60°C
PLL频率合成调谐电路，分辨率50kHz
液晶显示：128bit*64bit
高性能可充锂电池：12V
多制式：PAI、NTSC、SCEAM
场强仪工作原理
由CATV终端输入的5~860MHz的射频信号由测试口进入可调的衰减网络调整，衰减网络由单片机控制。当信号场强值为20~80dBμV，衰减网络自动置于直通状态；当为80~120dBμV时，衰减网络自动置于衰减状态。
输入信号经可变衰减器后，进入混频器变频将为中频信号，经滤波、检波后，测量出数字信号的最大店铺，再送入A/D变换器变为数字信号，由单片机根据公式计算出结果进行处理并显示记录。
场强仪的功能
对于电视信号场强仪来说，除了最基本的电平测量功能外，一般还具有伴音测量、载/噪比测量、图像显示、同步脉冲显示、场强音响提示、数字频率显示、视频信号输出/输入、对外部LNB供电等功能。场强仪一般转杯有电池，方便携带外出工作。电池可使用市电充电，或使用汽车代电器充电，充电后一般可工作6小时以上。很多场强仪具有频谱分析功能，可对全店视频段方位的信号进行全景扫描观察，然后按游标锁定需要的信号进行测量。
场强仪按其功能可分为电视场强仪、电视频谱图像场强仪、CATV分析仪等。高级的场强仪一般涵盖电视和卫星频段，具备频谱分析功能和才是图像显示，能对模拟电视信号和数字电视信号进行测量和分析。
主要的场强仪测量指标
频率范围、测量范围、测量精度、灵敏度、分辨率等。　　
电视场强仪的频率范围一般在46～870MHz之间，涵盖了VHF、FM、UHF电视全频段，
包括增补频道。具备卫星电视信号测量功能的场强仪，还涵盖了950-2150MHz的卫星频段。一般来说，场强仪电平测量的误差为±(1～3)dB，能达到±1dB的场强仪，精度算非常高的了。因在测量过程中驻波对精度影响很大，环境温度等外部条件对仪器的精度也有影响，测量小信号时噪声及其他干扰也很大，所以小于1 dB的精度是很难达到的。　
灵敏度也是场强仪的重要指标。
一般来说，电视机能较好的收到图像应在60 dBμV以上，能收到电视图像在50 dBμV，如果在40 dBμV以下就难以收到了，30 dBμV就什么都看不到了。但场强仪不同，一般要能将20 ～30 dBμV的微弱电视信号测量出来，且显示器在40 dBμV时图像要能正确同步。所以一般的场强仪电平测量范围在20～130dBμV左右。
场强仪的读出表示方法
1、 以荧光屏显示出横向的白色光条，其长短与信号电平成正比。
2、 频谱功能中荧光屏上显示一系列频谱光线，每条谱线的位置决定了信号的频率，谱线长短表示场强电平。
3、 直接用刻度表显示电平dB值。
4、 直接在LCD屏上显示电平dB值。
5、 直接在电视屏幕上叠加显示电平dB值。
6、 场强电平的变化通过扬声器发出啸音，其音调随场强而变化。
场强仪使用注意事项
1、 正确连接电缆。连接电缆不宜过长。假若非用长电缆不可时，则必须在仪表的读数上加上电缆的损耗，尤其是高频段。
2、 使用环境温度。冬天要注意采取保温措施，夏天要尽量避免将一起直接置于日晒之下，否则读数误差将会大大超过技术指标的范围。
3、 使用场强仪要经常移动，注意不要碰撞，以免损耗一起的外壳户降俯准确度。
4、 一定要进行周期计划或与经过专门计划过的进行对比校验，以免一起不准确得出误判。
5、
