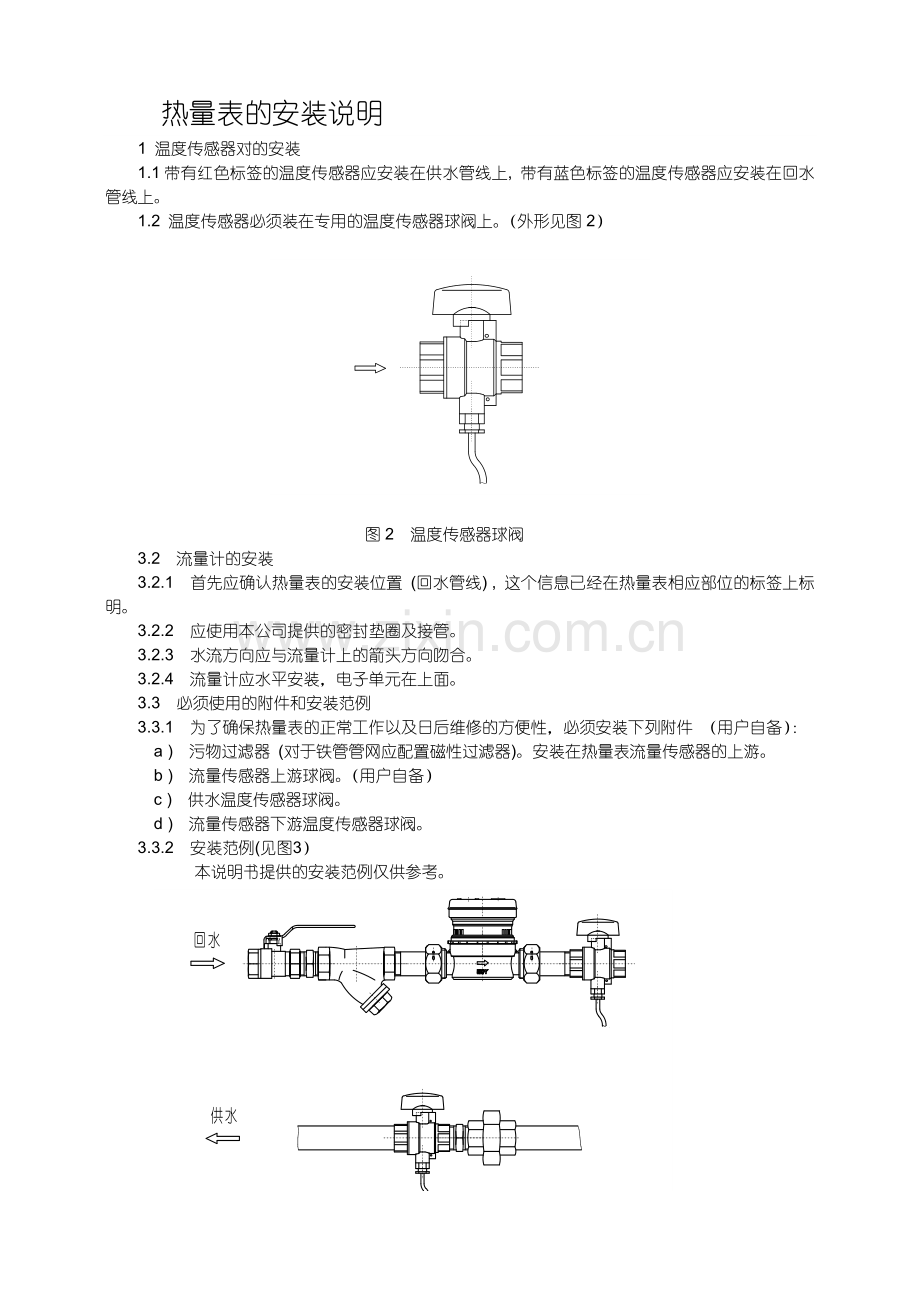

热量表的安装说明
1 温度传感器对的安装
1.1带有红色标签的温度传感器应安装在供水管线上, 带有蓝色标签的温度传感器应安装在回水管线上。
1.2 温度传感器必须装在专用的温度传感器球阀上。（外形见图2）

图2 温度传感器球阀
3.2 流量计的安装
3.2.1 首先应确认热量表的安装位置 (回水管线) , 这个信息已经在热量表相应部位的标签上标明。
3.2.2 应使用本公司提供的密封垫圈及接管。
3.2.3 水流方向应与流量计上的箭头方向吻合。
3.2.4 流量计应水平安装，电子单元在上面。
3.3 必须使用的附件和安装范例
3.3.1 为了确保热量表的正常工作以及日后维修的方便性，必须安装下列附件 （用户自备）：
a ) 污物过滤器 (对于铁管管网应配置磁性过滤器)。安装在热量表流量传感器的上游。
b ) 流量传感器上游球阀。（用户自备）
c ) 供水温度传感器球阀。
d ) 流量传感器下游温度传感器球阀。
3.3.2 安装范例(见图3）
本说明书提供的安装范例仅供参考。

图3 RL-1热量表安装范例

注意管道清洗。在供热系统安装施工时，应先安装一根直管段代替热量表及过滤器，进行管道清洗。待管道中的杂物冲洗干净后，才可换装热量表及过滤器，以确保热量表的正常工作环境。

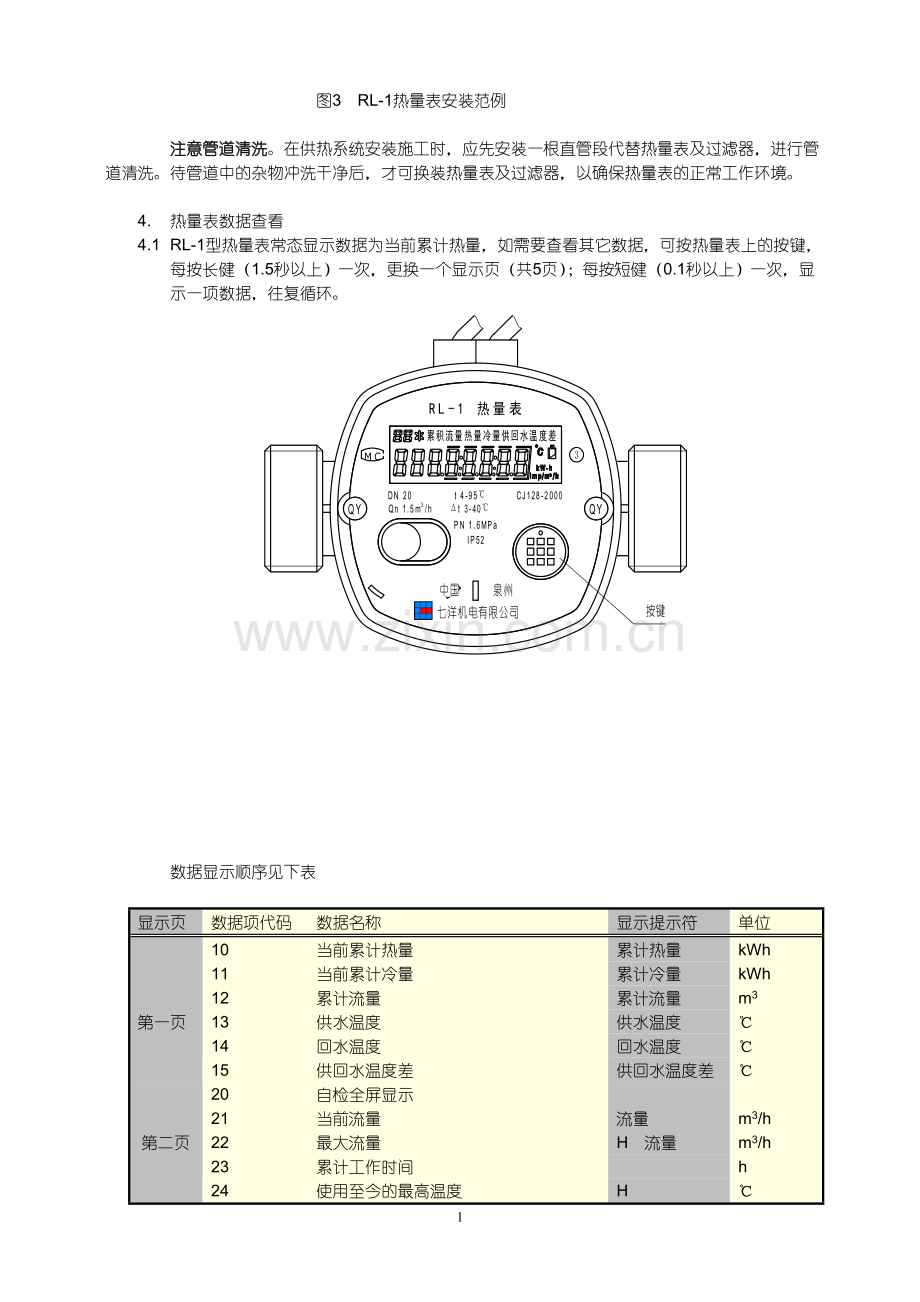

4. 热量表数据查看
4.1 RL-1型热量表常态显示数据为当前累计热量，如需要查看其它数据，可按热量表上的按键，每按长健（1.5秒以上）一次，更换一个显示页（共5页）；每按短健（0.1秒以上）一次，显示一项数据，往复循环。

数据显示顺序见下表

显示页
数据项代码
数据名称
显示提示符
单位

第一页
10
当前累计热量
累计热量
kWh
11
当前累计冷量
累计冷量
kWh
12
累计流量
累计流量
m3
13
供水温度
供水温度
℃
14
回水温度
回水温度
℃
15
供回水温度差
供回水温度差
℃
第二页
20
自检全屏显示

21
当前流量
流量
m3/h
22
最大流量
H 流量
m3/h
23
累计工作时间

h
24
使用至今的最高温度
H
℃
25
使用至今的最低温度
L
℃
第三页
30
表号

31
当前日期

32
当前时间

33
脉冲常数

Imp/ m3
34
结算日

35
第一存贮（冻结）日期

36
第二存贮（冻结）日期

37
第三存贮（冻结）日期

38
最后编译日期

39
温度传感器安装方式 pt in 供水 pt out 回水

第四页
40
前一个月的冻结日期、冻结时刻累计热量、累计冷量
41
前二个月的冻结日期、冻结时刻累计热量、累计冷量
……
……
45
前六个月的冻结日期、冻结时刻累计热量、累计冷量
第五页
50
第一存贮日期、冻结时刻累计热量、累计冷量
51
第二存贮日期、冻结时刻累计热量、累计冷量
52
第三存贮日期、冻结时刻累计热量、累计冷量

4.2 信息代码及其含义
本热量表具有自动诊断功能，当发生故障或操作不当时，热量表将显示相关信息代码。
信息代码含义见下表：
热量表显示信息
说 明
备 注
Err1
EEPROM存储器坏

Err2
数据完整性受到干扰

Err3
温度传感器坏

Err4
流量传感器坏

Err5
从晶振坏

5. 电池的更换
当热量表运行时间达到5年或出现电池电压低信息时(显示屏上的电池符号点亮),应更换电池。需由专业人员更换电池。
电池更换步骤如下：
a. 使用专用工具取下封印塞；

b. 松开螺钉，取下计算器上盖；

c. 两手同时向图示下方推印制板下部的两个卡柱，使印制板下部脱出卡柱槽；

d. 使印制板脱出三个定位柱及上部的两个卡柱槽；
e. 拿下印制板，从电池架上取下电池；
f. 从电池插座上拔下旧电池；
g. 将新电池插头插在插座上；

h. 将电池放在电池架上，并将印制板安装在卡槽内；
i. 盖上计算器上盖，紧固两个螺钉；（计算器上盖应一次扣合到位，不得左右晃动，注意密封圈不得脱出。）
j. 按下新的封印塞。

6. 保修期限
本产品自发货之日起，保修18个月，终身维修。
特别声明：若产品出现下列情况则不予保修：使用环境条件不符合要求，安装不当，封印破坏，人为暴力破坏等。

7. 备附件
本公司提供以下备附件：

序号
名称
数量
1
接管
2
2
锁母
2
3
垫片
2
4
铅封片
2
5
铅封线
80mmx2

8. 用户自备附件
镀锌钢管供热管路中必须安装以下附件，由用户自备：

序号
名称
数量
1
温度传感器球阀
2
2
球阀
1
3
双外丝
2
4
过滤器
1
5
活接头
1

铝塑管供热管路中必须安装以下附件，由用户自备：

序号
名称
数量
1
温度传感器球阀
2
2
球阀
1
3
双外丝
1
4
过滤器
1
5
铝塑管外牙直通
4

建议以上附件使用铜质产品。

RL-1热量表主要特点：

RL-1型热量表使用我公司专利产品LC-1型热量表专用流量传感器做基表，克服了大多数厂家使用普通热水表做热量表的基表所带来的弊病。基表为全铜壳，耐压高。可在线清洗和更换表芯，降低安装和维护成本。完全满足热量表国家标准规定的热磨损要求。

RL-1型热量表在线清洗或更换表芯的步骤：
n关断供热管路热量表上游
和下游的阀门；

n剪掉流量传感器表盖与表
壳间的铅封线；
n使用合适的勾扳子逆时针转动
表盖，直至表盖完全松开；
n如右图，把表盖、表芯、计算器
部分一起向上提；

n将表壳内的滤网拿下清洗，
清洗后将滤网装回原位置； 清洗表芯：
n将表芯放在清水中冲洗干净即可；

n若需更换表芯，用偏口钳将旧
表芯组件上的卡爪剪掉，从
表盖上拿下旧表芯；

n将新表芯组件进水口处的
槽对准滤网两边缘，向下按
压，使表芯组件装到表壳中；

n将表盖连同计算器部分拧到表壳上；
n在封印圈、表盖和表壳间打铅封；
n打开热量表上下游的阀门。

至此，清洗或更换表芯的过程结束。
