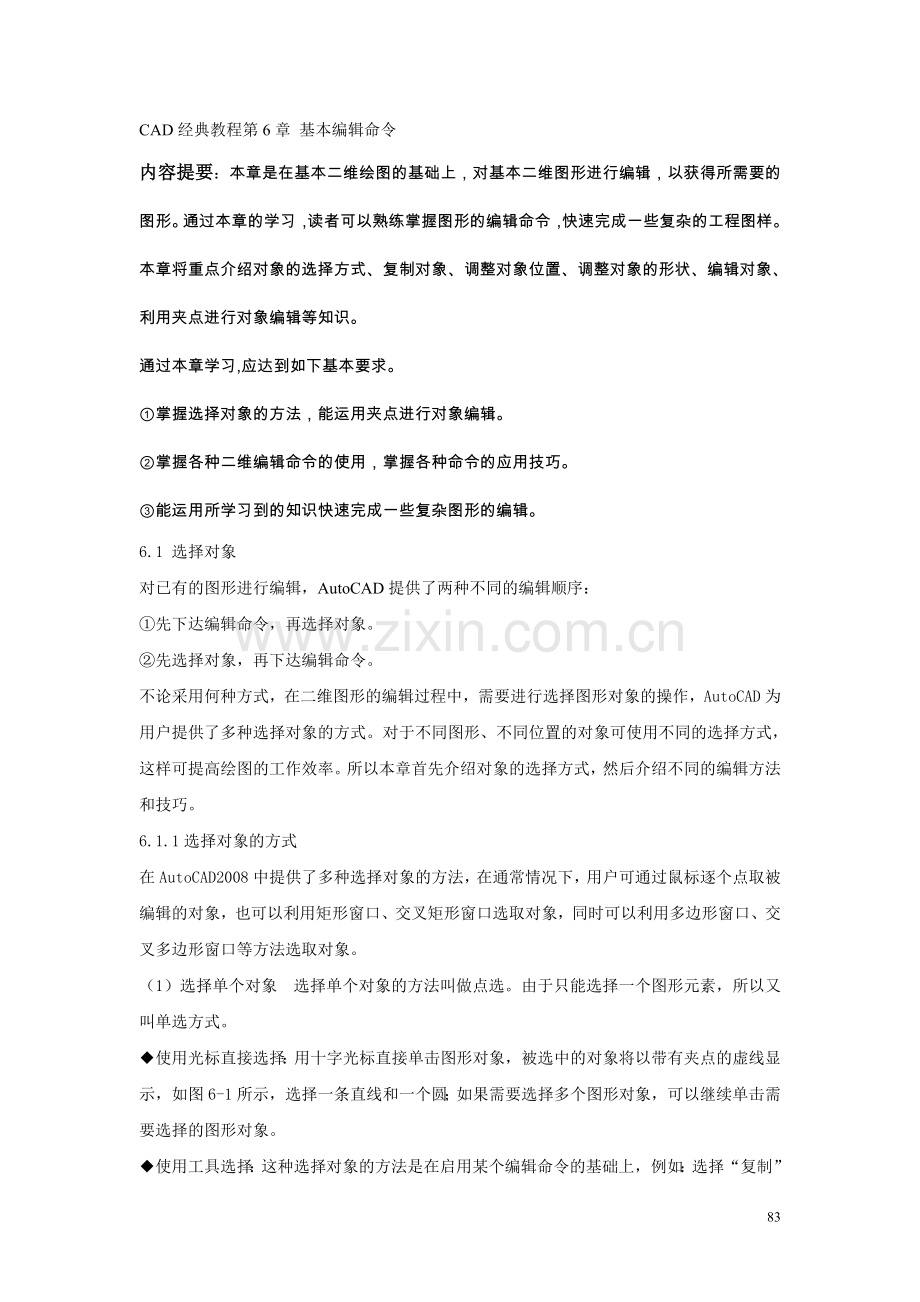

CAD经典教程第6章 基本编辑命令
内容提要：本章是在基本二维绘图的基础上，对基本二维图形进行编辑，以获得所需要的图形。通过本章的学习，读者可以熟练掌握图形的编辑命令，快速完成一些复杂的工程图样。本章将重点介绍对象的选择方式、复制对象、调整对象位置、调整对象的形状、编辑对象、利用夹点进行对象编辑等知识。
通过本章学习,应达到如下基本要求。
①掌握选择对象的方法，能运用夹点进行对象编辑。
②掌握各种二维编辑命令的使用，掌握各种命令的应用技巧。
③能运用所学习到的知识快速完成一些复杂图形的编辑。
6.1 选择对象
对已有的图形进行编辑，AutoCAD提供了两种不同的编辑顺序：
①先下达编辑命令，再选择对象。
②先选择对象，再下达编辑命令。
不论采用何种方式，在二维图形的编辑过程中，需要进行选择图形对象的操作，AutoCAD为用户提供了多种选择对象的方式。对于不同图形、不同位置的对象可使用不同的选择方式，这样可提高绘图的工作效率。所以本章首先介绍对象的选择方式，然后介绍不同的编辑方法和技巧。
6.1.1选择对象的方式
在AutoCAD2008中提供了多种选择对象的方法，在通常情况下，用户可通过鼠标逐个点取被编辑的对象，也可以利用矩形窗口、交叉矩形窗口选取对象，同时可以利用多边形窗口、交叉多边形窗口等方法选取对象。
（1）选择单个对象 选择单个对象的方法叫做点选。由于只能选择一个图形元素，所以又叫单选方式。

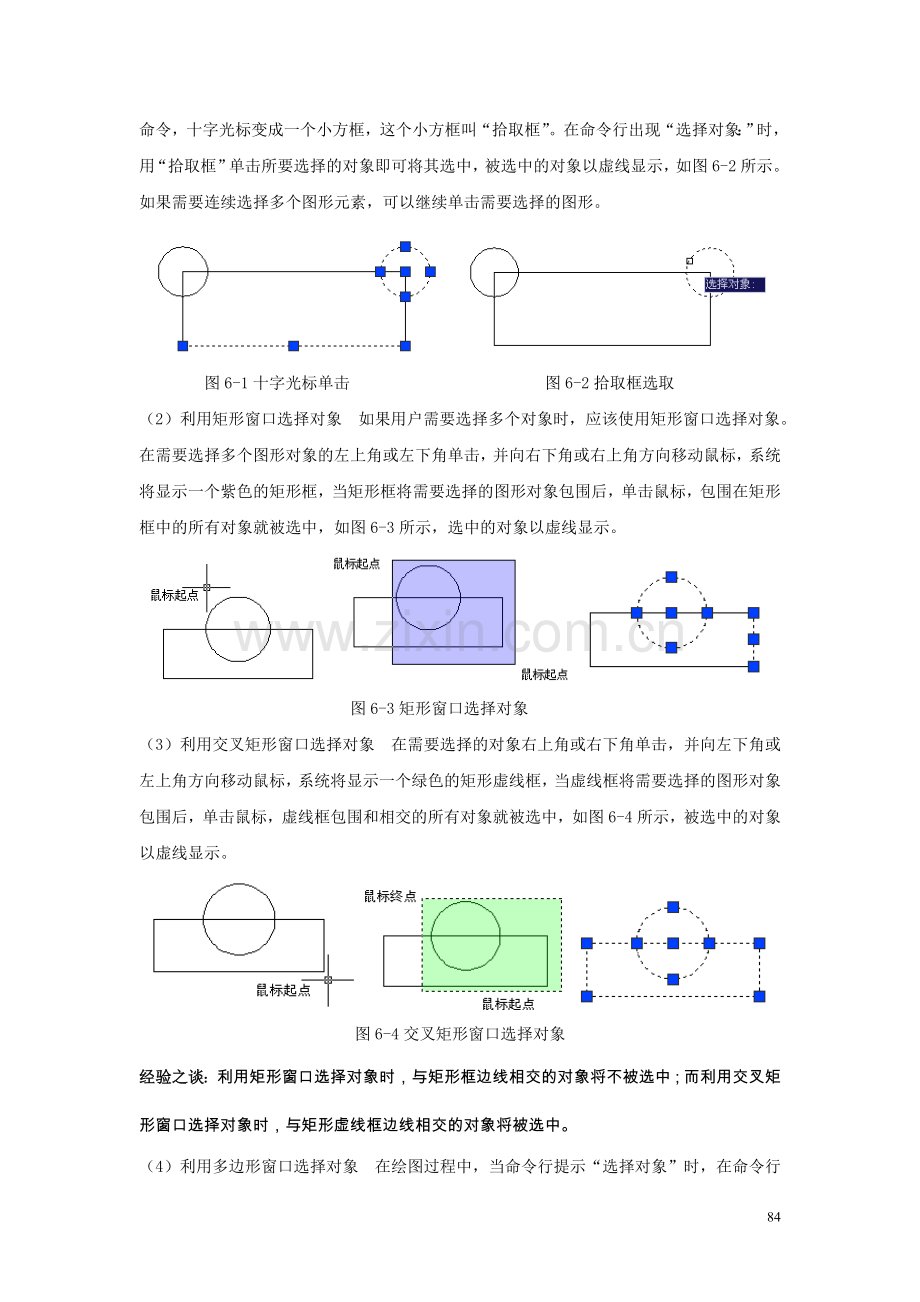

◆使用光标直接选择：用十字光标直接单击图形对象，被选中的对象将以带有夹点的虚线显示，如图6-1所示，选择一条直线和一个圆；如果需要选择多个图形对象，可以继续单击需要选择的图形对象。
◆使用工具选择：这种选择对象的方法是在启用某个编辑命令的基础上，例如：选择“复制”命令，十字光标变成一个小方框，这个小方框叫“拾取框”。在命令行出现“选择对象：”时，用“拾取框”单击所要选择的对象即可将其选中，被选中的对象以虚线显示，如图6-2所示。如果需要连续选择多个图形元素，可以继续单击需要选择的图形。

图6-1十字光标单击 图6-2拾取框选取
（2）利用矩形窗口选择对象 如果用户需要选择多个对象时，应该使用矩形窗口选择对象。在需要选择多个图形对象的左上角或左下角单击，并向右下角或右上角方向移动鼠标，系统将显示一个紫色的矩形框，当矩形框将需要选择的图形对象包围后，单击鼠标，包围在矩形框中的所有对象就被选中，如图6-3所示，选中的对象以虚线显示。

图6-3矩形窗口选择对象
（3）利用交叉矩形窗口选择对象 在需要选择的对象右上角或右下角单击，并向左下角或左上角方向移动鼠标，系统将显示一个绿色的矩形虚线框，当虚线框将需要选择的图形对象包围后，单击鼠标，虚线框包围和相交的所有对象就被选中，如图6-4所示，被选中的对象以虚线显示。

图6-4交叉矩形窗口选择对象
经验之谈：利用矩形窗口选择对象时，与矩形框边线相交的对象将不被选中；而利用交叉矩形窗口选择对象时，与矩形虚线框边线相交的对象将被选中。
（4）利用多边形窗口选择对象 在绘图过程中，当命令行提示“选择对象”时，在命令行输入“WP”，按【Enter】键，则用户可以通过绘制一个封闭多边形来选择对象，凡是包围在多边形内的对象都将被选中。
（5）利用交叉多边形窗口选择对象 在绘图过程中，当命令行提示“选择对象”时，在命令行输入“CP”，按【Enter】键，则用户可以通过绘制一个封闭多边形来选择对象，凡是包围在多边形内以及与多边形相交的对象都将被选中。
（6）利用折线选择对象 在绘图过程中，当命令行提示“选择对象”时，在命令行输入“F”，按【Enter】键，则用户可以连续选择单击以绘制和条折线，此时折线以虚线显示，折线绘制完成后按【Enter】键，此时所有与折线相交的图形对象都将被选中。通过绘制一个封闭多边形来选择对象，凡是包围在多边形内以及与多边形相交的对象都将被选中。
（7）选择最后创建的图形 在绘图过程中，当命令行提示“选择对象”时，在命令行输入“L”，按【Enter】键，则用户可以选择最后建立的对象。
6.1.2 选择全部对象
在绘图过程中，如果用户需要选择整个图形对象，可以利用以下三种方法。
★选择→【编辑】→【全部选择】菜单命令
★按键盘上【Ctrl+A】键
★使用编辑工具时，当命令行提示“选择对象：”时，输入“ALL”，并按【Enter】键。
6.1.3 快速选择对象
在绘图过程中，使用快速选择功能，可以快速将指定类型的对象或具有指定属性值的对象选中，启用“快速选择”命令有以下三种方法。
★选择→【工具】→【快速选择】菜单命令
★使用光标菜单，在绘图窗口内右击鼠标，并在弹出的光标菜单中选择【快速选择】选项
★输入命令：Qselect
当启用“快速选择”命令后，系统弹出如图6-5所示“快速选择”对话框，通过该对话框可以快速选择所需的图形元素。

图6-5“快速选择”对话框
6.1.4 取消选择
要取消所选择的对象，有两种方法。
★按键盘上的【ESC】键
★在绘图窗口内鼠标右击，在光标菜单中选择【全部不选】命令
6.1.5 设置选择方式
用户在绘图过程中，往往有些设置不符合自己的绘图要求，这时就要重新进行设置。下面介绍在选项对话框中设置选择的常用方法。操作步骤如下：
①选择→【工具】→【选项】菜单命令，或者在绘图区域右击鼠标，在弹出的快捷菜单中选择【选项】对话框，单击【选择】选项卡，如图6-6所示。
②在对话框中可以对选择的一些具体项目进行设置。例如：在“拾取点大小”选项组中
可以通过拖动滑块来设置拾取点在绘图区域内显示状态的大小。
③选择所需的选项，单击确定按钮，就可以完成选择方式的设置。
拖运滑块改变夹点的大小
拖运滑块改变拾取框大小

图6-6设置选择
6.2 复制对象
对图形中相同的或相近的对象，不论其复杂程度如何，只要完成一个后，便可以通过复制命令产生其他的若干个。复制可由偏移、镜像、复制、阵列共同组成，通过复制命令的使用可以减轻大量的重复劳动。
6.2.1 偏移对象
绘图过程中，单一对象可以将其偏移，从而产生复制的对象。偏移时根据偏移距离会重新计算其大小。偏移对象可以是直线、曲线、圆、封闭图形等。
启用“偏移”命令有三种方法。
★选择→【修改】→【偏移】菜单命令
★直接单击标准工具栏上的“偏移”按钮
★输入命令：Offset
【例】将图6-7所示的直线、圆、矩形分别向内偏移10个单位。
偏移方向

图6-7偏移图例
经验之谈：偏移时一次只能偏移一个对象，如果想要偏移多条线段可以将其转为多段线来进行偏移。偏移常应用于根据尺寸绘制的规则图样中，主要是相互平行的直线间相互复制。偏移命令比复制命令要求键入的数值少，使用比较方便，常用于标题栏的绘制。
6.2.2 镜像对象
对于对称的图形，可以只绘制一半或是四分之一，然后采用镜像命令产生对称的部分。
启用“镜像”命令有三种方法。
★选择→【修改】→【镜像】菜单命令
★直接单击标准工具栏上的“镜像”按钮
★输入命令：Mirror
【例】将图6-8所示的左侧图形通过镜像，变成右侧图形。
镜像点
镜像点

图6-8 镜像图例
经验之谈：该命令一般用于对称的图形，可以只绘制其中的一半甚至是四分之一，然后采用镜像命令产生对称的部分。而对于文字的镜像，要通过MIRRTEXT变量来控制是否使文字和其他的对象一样被镜像。如果为0，则文字不作镜像处理。如果为1(缺省设置)，文字和其他的对象一样被镜像。
6.2.3 复制对象
对图形中相同的或相近的对象，不论其复杂程度如何，只要完成一个后，便可以通过复制命令产生其他的若干个。
启用“复制”命令有三种方法。
★选择→【修改】→【复制】菜单命令
★直接单击标准工具栏上的“复制”按钮
★输入命令：Copy
【例】将图6-9所示的左侧图形，通过复制绘制成右侧图形。
基点

图6-9 复制图例
经验之谈：复制对象过程中，在确定位移时应充分利用对象捕捉、栅格、和捕捉等精确绘图的辅助工具。在绝大多数的编辑命令中都应该使用辅助工具来精确绘图。
6.2.4阵列
阵列主要是对于规则分布的图形，通过环形或者是矩形阵列
启用“阵列”命令有三种方法。
★选择→【修改】→【阵列】菜单命令
★直接单击标准工具栏上的“阵列”按钮
★输入命令：Array
启用“阵列”命令后，系统将弹出如图6-10所示，“阵列”对话框。在对话框中，用户可根据自己的需要进行设置。

图6-10“阵列”对话框
AutoCAD2008提供了两种阵列形式：矩形阵列和环形阵列，其效果如图6-11所示。

a) b)
图6-11阵列形式
a)矩形阵列b)环形阵列
6.3 调整对象
6.3.1 移动对象
移动命令可以将一组或一个对象从一个位置移动到另一个位置。
启用“移动”命令有三种方法。
★选择→【修改】→【移动】菜单命令
★直接单击标准工具栏上的“移动”按钮
★输入命令：M(Move)
【例】将图6-12所示的小圆，从O点移动到A点。

图6-12移动图例
经验之谈：移动和复制需要进行的操作基本相同，但结果不同。复制在原位置保留了原对象，而移动在原位置并不保留原对象。绘图过程中，应该充分采用对象捕捉等辅助绘图手段进行精确移动对象。
6.3.2 旋转对象
旋转命令可以将某一个对象旋转一个指定角度或参照一个对象进行旋转。
启用“旋转”命令有三种方法。
★选择→【修改】→【旋转】菜单命令
★直接单击标准工具栏上的“旋转”按钮
★输入命令：RO(Rotate)
【例】将图6-13所示的左侧图形，通过旋转命令变为右侧图形。
逆时针旋转30º
基点A

图6-13旋转图例
6.3.3 对齐对象
使用“对齐”命令，可以将对象移动、旋转或是按比例缩放，使之与指定的对象对齐。
启用“对齐”命令有二种方法。
★选择→【修改】→【三维操作】→【对齐】菜单命令
★输入命令：Aling
【例】将图6-14所示的左侧图形AB位置，通过对齐命令变成CD位置。

图6-14对齐图例
6.3.4 拉长对象
使用拉长命令，可以延伸或缩短非闭合直线、圆弧、非闭合多段线、椭圆弧、非闭合样条曲线等图形对象的长度，也可以改变圆弧的角度。
启用“拉长”命令有二种方法。
★选择→【修改】→【拉长】菜单命令
★输入命令：Len(Lengthen)
【例】将图6-15所示的左侧圆的中心线AB、CD分别拉长至右侧位置。

图6-15拉长图例
6.3.5 拉伸对象
使用拉伸命令可以在一个方向上按用户所指定的尺寸拉伸、缩短对象。拉伸命令是通过改变端点位置来拉伸或缩短图形对象，编辑过程中除被伸长、缩短的对象外，其他图形对象间的几何关系将保持不变。可进行拉伸的对象有圆弧、椭圆弧、直线、多段线、二维实体、射线和样条曲线等。
启用“拉伸”命令有三种方法。
★选择→【修改】→【拉伸】菜单命令
★直接单击标准工具栏上的“拉伸”按钮
★输入命令：S(Stretch)
【例】如图6-16所示，将a图通过拉伸命令，绘制成b图。

a) b)

c) d)
图6-16拉伸图例
a)原图 b)拉伸后的图形c)窗口选择d)拉伸到指定点
经验之谈：拉伸一般只能采用交叉窗口或多边形窗口的方式来选择对象，可以采用Remove方式取消不需拉伸的对象。其中比较重要的是必须选择好端点是否应该包含在被选择的窗口中。如果端点被包含在窗口中，则该点会同时被移动，否则该端点不会被移动。
6.3.6 缩放对象
缩放命令可以根据用户的需要将对象按指定比例因子相对于基点放大或缩小，该命令的使用是真正改变了原来图形的大小，是用户在绘图过程中经常用到的命令。
启用“缩放”命令有三种方法。
★选择→【修改】→【缩放】菜单命令
★直接单击标准工具栏上的“缩放”按钮
★输入命令：Sc(Scale)
【例】如图6-17所示，通过缩放命令，把中间原来图形各放大和缩小一倍。

a) b) c)
图6-17缩放图例
a)放大1倍b)原图c)缩小1倍
经验之谈：比例缩放是真正改变了原来图形的大小，和视图显示中的ZOOM命令缩放有本质区别，ZOOM命令仅仅改变在屏幕上的显示大小，图形本身尺寸无任何大小变化。
6.4 编辑对象
6.4.1 修剪对象
绘图过程中经常需要修剪图形，将超出的部分去掉，以便于使图形精确相交。修剪命令是比较常用的编辑工具，用户在绘图过程中通常是先粗略绘制一些线段，然后使用修剪命令将多余的线段修剪掉。
★选择→【修改】→【修剪】菜单命令
★直接单击标准工具栏上的“修剪”按钮
★输入命令：Tr(Trim)
【例】如图6-18所示，通过修剪命令，完成力图形编辑。

图6-18剪切图例
6.4.2 延伸对象
延伸是以指定的对象为边界，延伸某对象与之精确相交。
启用“延伸”命令有三种方法。
★选择→【修改】→【延伸】菜单命令
★直接单击标准工具栏上的“延伸”按钮
★输入命令：Ex(Extend)
【例】将图6-19所示的直线A首选延伸到五边形B上，再延伸到直线C上。

图6-19延伸图例
a)原图b)第一次延伸c)第二次延伸d)第三次延伸
6.4.3 打断对象
打断命令可将某一对象一分为二或去掉其中一段减少其长度。AutoCAD2008提供了两种用于打断的命令：“打断”和“打断于点”命令。可以进行打断操作的对象包括直线、圆、圆弧、多段线、椭圆、样条曲线等。
(1)“打断”命令 打断命令可将对象打断，并删除所选对象的一部分，从而将其分为两个部分。
启用“打断”命令有三种方法。
★选择→【修改】→【打断】菜单命令
★直接单击标准工具栏上的“打断”按钮
★输入命令：Br(Break)
【例】将图6-20所示的圆和直线在指定位置A点B点，C点D点打断。

a) b)
图6-20打断图例
a)打断圆b)打断直线
(2)“打断于点”命令 “打断于点”命令用于打断所选的对象，使之成为两个对象，但不删除其中的部分。
启用“打断于点”命令的方法是直接单击标准工具栏上的“打断于点”按钮。
【例】将图6-21所示的圆弧在A点打断成两部分。

图6-21打断于点图例
6.4.4 合并对象
合并命令是AutoCAD2008提供的新功能，利用它可以将直线、圆、椭圆和样条曲线等独立的线段合并为一个对象。
启用“合并”命令有三种方法。
★选择→【修改】→【合并】菜单命令
★直接单击标准工具栏上的“合并”按钮
★输入命令：J(Join)
【例】将图6-22所示的椭圆弧A、椭圆弧B合并成椭圆，圆弧C、圆弧D进行合并。

图6-22合并图例
a)合并前b)合并后c)合并前d)合并后
经验之谈：选择圆弧时注意先后顺序，圆弧合并是按照逆时针方向合并的。
6.4.5 分解对象
使用分解命令可以把复杂的图形对象或用户定义的块分解成简单的基本图形对象，这样就可以进行编辑图形了。
启用“分解”命令有三种方法。
★选择→【修改】→【分解】菜单命令
★直接单击标准工具栏上的“分解”按钮
★输入命令：Explode
启用“分解”命令后，根据命令行提示，选择对象，然后按【Enter】键，整体图形就被分解。
【例】将图6-23所示的四边形进行分解。

a) b) c)
图6-23分解图例
a)分解前b)原图c)分解后
6.4.6 删除对象
使用删除命令是将图形中的没有用的图形对象删除掉。删除命令是最常用的命令之一。
启用“删除”命令有三种方法。
★选择→【修改】→【删除】菜单命令
★直接单击标准工具栏上的“删除”按钮
★输入命令：ERASE
启用“删除”命令后，根据命令行提示，选择对象，然后按【Enter】键，选中的图形就被删除。
【例】将图6-24所示图形中的圆删除。

a) b) c)
图6-24删除图例
a)删除前b)选中对象c)删除后
6.4.7 倒圆角
通过倒圆角可将两个图形对象之间绘制成光滑的过渡圆弧线。
启用“倒圆角”命令有三种方法。
★选择→【修改】→【倒圆角】菜单命令
★直接单击标准工具栏上的“倒圆角”按钮
★输入命令：F(Fillet)
【例】将图6-25所示图形进行不修剪和修剪倒圆角处理。

a) b) c)
图6-25设置倒圆角修剪
a)原图b)不修剪c) 修剪
6.4.8 倒直角
倒直角是机械图样中常见的结构，它可以通过倒直角命令直接产生。
启用“倒直角”命令有三种方法。
★选择→【修改】→【倒直角】菜单命令
★直接单击标准工具栏上的“倒直角”按钮
★输入命令：CHA(Chamfer)
【例】将图6-26所示六边形进行倒角，倒角距离为10，角度为65°。

a) b) c)
图6-26设置倒角修剪图例
a)原图b)修剪c)不修剪
6.5 使用夹点编辑对象
夹点即图形对象上可以控制对象位置、大小的关键点。如直线而言，其中心点可以控制位置，而两个端点可以控制其长度和位置，所以直线有三个夹点。使用夹点编辑图形时，要先选择作为基点的夹点，这个选定的夹点叫基夹点。选择夹点后可以进行移动、拉伸、旋转等编辑。
当命令行提示状态下选择了图形对象时，会在图形对象上显示出小方框表示的夹点。不同对象其夹点如图6-27所示。

图6-27常见对象夹点
a)直线b)样条曲线c)直线d)多段线e)尺寸标注f)图案填充g)文字h)圆i)椭圆
6.5.1 利用夹点移动或复制对象
利用夹点移动对象，只需要选中移动夹点，则所选对象会和光标一起移动，在目标点按下鼠标左键即可
【例】将图6-28所示图形中的小圆利用夹点移动复制的方法，移动复制到B点和C点位置。

a) b) c)
图6-28移动复制对象
a)移动复制前b)选择对象c)移动复制后
6.5.2 利用夹点拉伸对象
当选中的夹点是线条的端点时，用户将选中的夹点移动到新位置即可拉伸对象。
【例】将图6-29所示直线AB拉伸到直线C。

a) b)
图6-29利用夹点拉伸对象
a)拉伸过程b)拉伸结果
6.5.3 利用夹点旋转对象
利用夹点可将选定的对象进行旋转。在操作过程中用户选中的夹点既是对象的旋转中心，用户可以指定其他点作为旋转中心。
【例】利用夹点旋转如图6-30a所示的小门，以A点为基点顺时针30°。

a) b) c)
图6-30夹点旋转对象
a)夹点旋转前b)夹点旋转过程c)夹点旋转后
6.6 编辑多线
在第三章我们已经介绍了多线的画法。用户可以将已经绘制的多线进行编辑，以便修改其形状。“编辑多线”命令可以控制多线之间相交时的连接方式，增加或删除多线的顶点，控制多线的打断结合。
启用“编辑多线”命令有二种方法。
★选择→【修改】→【对象】→【多线】菜单命令
★输入命令：MLEDIT
利用上述方法启用“编辑多线”命令后，系统将弹出如图6-31所示的“多线编辑工具”对话框。

图6-31“多线编辑工具”对话框
在多线编辑工具对话框中，多线编辑以四列显示样例图像：第一列处理十字交叉的多线；第二列处理T形相交的多线；第三列是处理角点连接和顶点；第四列是处理多线的剪切和接合。
【思考题】
1．用AutoCAD绘制图形时为什么要对图形对象进行一些必要的编辑和修改操作？
2．选择屏幕上的对象有哪些方法？这些方法有什么区别？
3．哪些命令可以复制对象？
6．在进行对象的拉伸操作时，是否必须采用交叉窗口选择方式？
5．当需要连续多次执行同一个命令时，有几种方法？
【练习题】
练习一
1．根据所学习过编辑命令，将图6-32所示的左侧图形变换成右侧图形。
(提示:编辑步骤→将中间两个圆平移到长方形角点复制到其它三个角点→将最小圆复制到左侧直线两端→阵列中间小圆和中心线→镜像)

图6-32练习一
练习二
1．先绘制图6-33所示左侧图形，比例自定。
2．根据所有学习命令，将左侧图形通过编辑变成右侧图形。

图6-33练习二
练习三
1．绘制图6-34所示左侧图形。
2．根据所有学习编辑命令，将左侧图形变换成右侧图形。

6-34练习五
