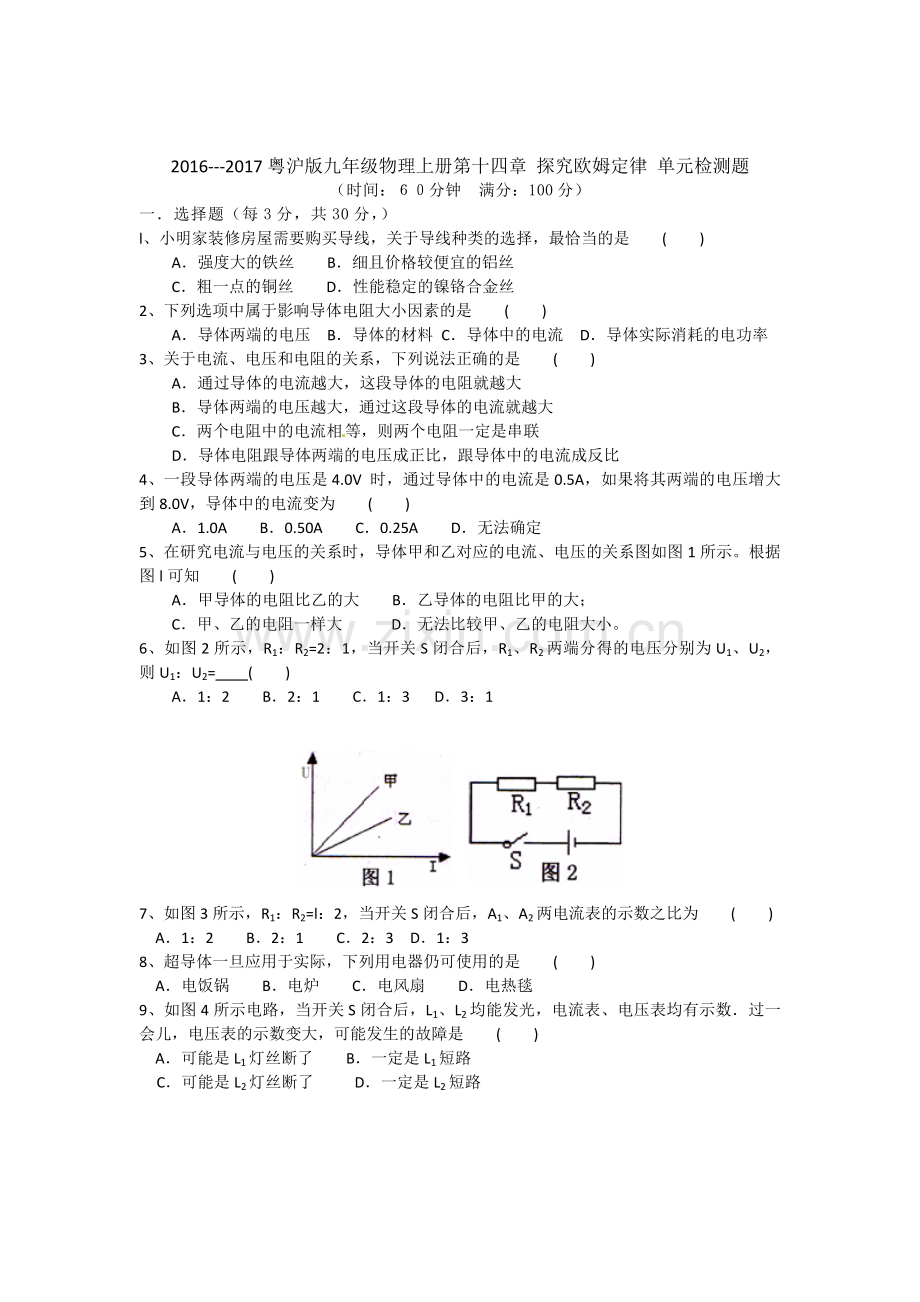

2016---2017粤沪版九年级物理上册第十四章 探究欧姆定律 单元检测题
（时间：６０分钟 满分：100分）
一．选择题（每3分，共30分，）
l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是 ( )
A．强度大的铁丝 B．细且价格较便宜的铝丝
C．粗一点的铜丝 D．性能稳定的镍铬合金丝
2、下列选项中属于影响导体电阻大小因素的是 ( )
A．导体两端的电压 B．导体的材料 C．导体中的电流 D．导体实际消耗的电功率
3、关于电流、电压和电阻的关系，下列说法正确的是 ( )
A．通过导体的电流越大，这段导体的电阻就越大
B．导体两端的电压越大，通过这段导体的电流就越大
C．两个电阻中的电流相等，则两个电阻一定是串联
D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为 ( )
A．1.0A B．0.50A C．0.25A D．无法确定
5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。根据图l可知 ( )
A．甲导体的电阻比乙的大 B．乙导体的电阻比甲的大；
C．甲、乙的电阻一样大 D．无法比较甲、乙的电阻大小。
6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2， 则U1：U2= ( )
A．1：2 B．2：1 C．1：3 D．3：1

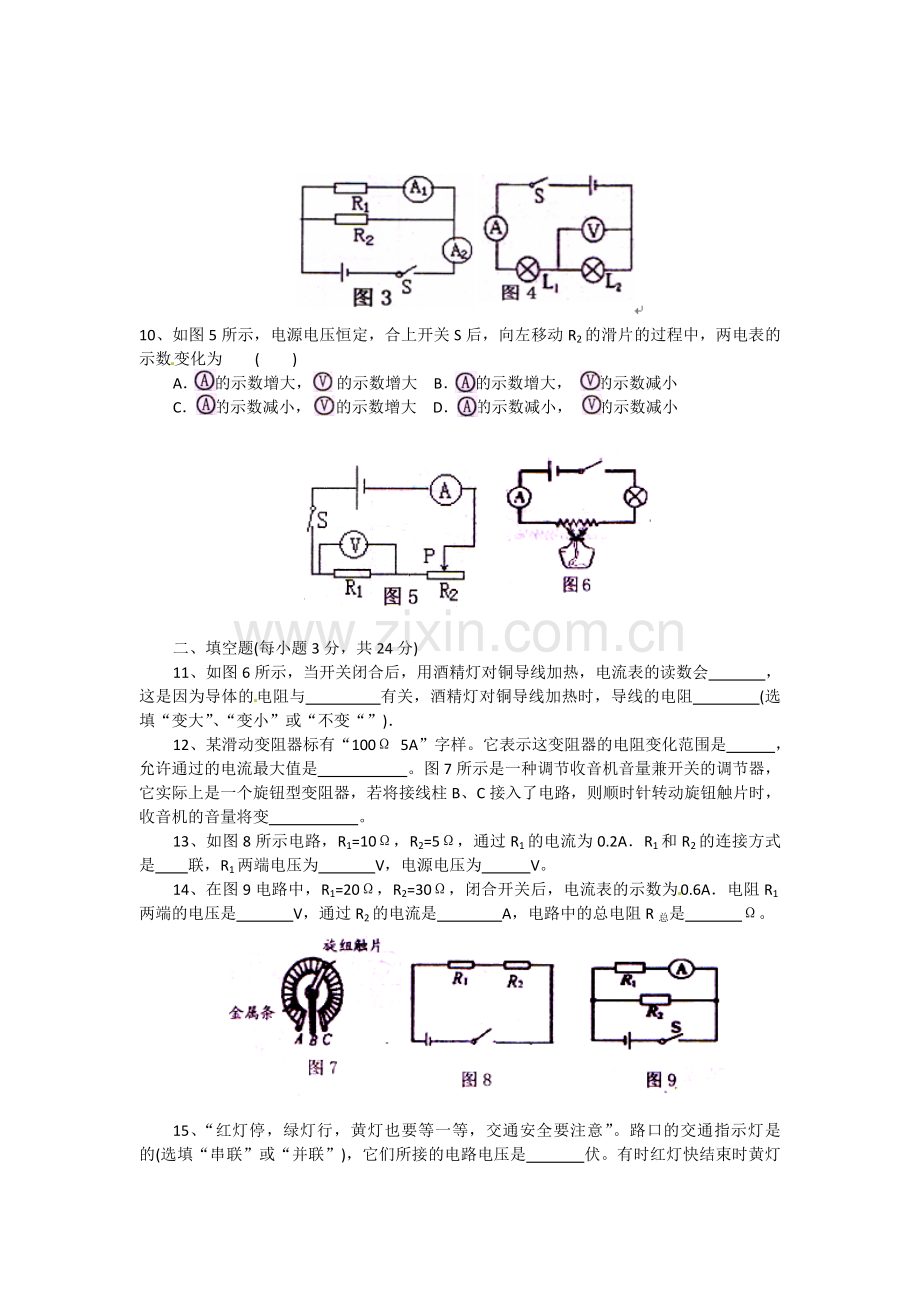

7、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为 ( )
A．1：2 B．2：1 C．2：3 D．1：3
8、超导体一旦应用于实际，下列用电器仍可使用的是 ( )
A．电饭锅 B．电炉 C．电风扇 D．电热毯
9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是 ( )
A．可能是L1灯丝断了 B．一定是L1短路
C．可能是L2灯丝断了 D．一定是L2短路

10、如图5所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为 ( )
A． 的示数增大， 的示数增大 B． 的示数增大， 的示数减小
C． 的示数减小， 的示数增大 D． 的示数减小， 的示数减小

二、填空题(每小题3分，共24分)
11、如图6所示，当开关闭合后，用酒精灯对铜导线加热，电流表的读数会 ，这是因为导体的电阻与 有关，酒精灯对铜导线加热时，导线的电阻 (选 填“变大”、“变小”或“不变“”)．
12、某滑动变阻器标有“100Ω 5A”字样。它表示这变阻器的电阻变化范围是 ，允许通过的电流最大值是 。图7所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器，若将接线柱B、C接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 。
13、如图8所示电路，R1=10Ω，R2=5Ω，通过R1的电流为0.2A．R1和R2的连接方式是 联，R1两端电压为 V，电源电压为 V。
14、在图9电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是 V，通过R2的电流是 A，电路中的总电阻R总是 Ω。

15、“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。路口的交通指示灯是 的(选填“串联”或“并联”)，它们所接的电路电压是 伏。有时红灯快结束时黄灯也同时亮了，此时电路中的总电流 (选填“变大”、“不变”或“变小”)。

18、如图12，电源电压保持不变，电阻R1= R2= R3=10Ω。要使R2、R3并联，应闭合开关 ，此时电流表的示数为I1；要使R1、R2串联，应断开开关 ，此时电流表的示数为I2；则I1：I2= 。
三、作图题(6分)
19、在图13中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1两端的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路。请根据要求将实物连接用笔画线代替导线连接完整。

四、实验题(共24分)
20、(8分)小红在探究“导体的电阻跟哪些因素有关”的实验中．猜想：①电阻可能与导体的材料有关；②电阻可能与导体的温度有关；
③电阻可能与导体的长度有关；④电阻可能与导体的横截面积有关。表中是她在实验中所用导体的相关记录：
(1)要探究猜想①，应该选用导体A和 (选填导体编号)进行对比实验；
(2)要探究猜想③，应该选用导体C和 (选填导体编号)进行对比实验；
(3)要探究猜想④，应该选用导体A和 (选填导体编号)进行对比实验；
(4) 以上实验用到了 的实验方法。
导体编号
A
B
C
D
长度／m
1.0
1.0
0.5
1.0
横截面积／mm2
1.2
2.4
1.2]
1.2
材料
镍铬丝
镍铬丝
镍铬丝
锰铜丝

21、(16分)用伏安法测定一只电阻的阻值，现给你一只电压表、一只电流表、一个电池组、滑动变阻器和开关各一个，未知阻值的电阻一只、导线若干。
(1)实验的原理是 ；(2分)

(2)在方框内画出实验电路图。(4分)
(3)在这次实验中，电流表和电压表的指示位置如图14所示，那么未知电阻Rx中的电流是 A，Rx两端的电压是 V，Rx的阻值是 Ω。(4分)
(4)连接电路时，开关应处于 状态；滑动变阻器应该将滑片移到 处。(3分)
(5)(3分)某个小组在实验中，连接好电路，检查后，闭合开关发现无论怎样移动滑动变阻器滑片，灯不亮，电流表都没有示数，而电压表有示数，造成这种现象的原因可能是( )
A、电流表坏了
B、灯泡的灯丝断了或者电灯处接触不良
C、电灯被短路了
D、电压表坏了

五、计算题(16分)
22、(6分)如图15所示电路中，R的阻值为10Ω，电源电压为6 V．闭合开关S时，电压表的示数为2 V．则 (1)电流表的示数是多少?

R

(2)电灯两端电压是多大?

23、(10分)在如图16所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.3A，计算：
(1)通过R1的电流是多大?

(2)R2的阻值是多大?[

(3)当把R1、R2串联后接在原电源两端，电路中电流为多大?

粤沪版九年级物理上册第十四章 探究欧姆定律 单元检测题答案
一、选择题：1—5：C B B A A 6—10：B C C C A
二、填空题
1l、变小 温度 变大 12、0—100Ω 5A 大 13、串 2 3
14、12 0.4 12 15、并联 220 变大 16、5 10 0.6
17、不变、变小、交小；18、S1S2、S1S2、4：l；
三、作图题 19、略
四、实验题
20、(1)D；(2)A；(3)B；(4)控制变量法
21、(1) (2)略 (3)0.4、4、10 (4)断开、阻值最大 (5)B
五、计算题
22、解：(1)R与灯泡串联，通过R的电流即是电流表所测电流。由欧姆定律得：
电流表的示数 (3分)
(2)根据串联电路的电压特点得：
电灯两端电压为UL=U一UR=6V一2V=4V (3分)
答：(1)电流表的示数是0.2A；(2) 电灯两端电压是4V。
