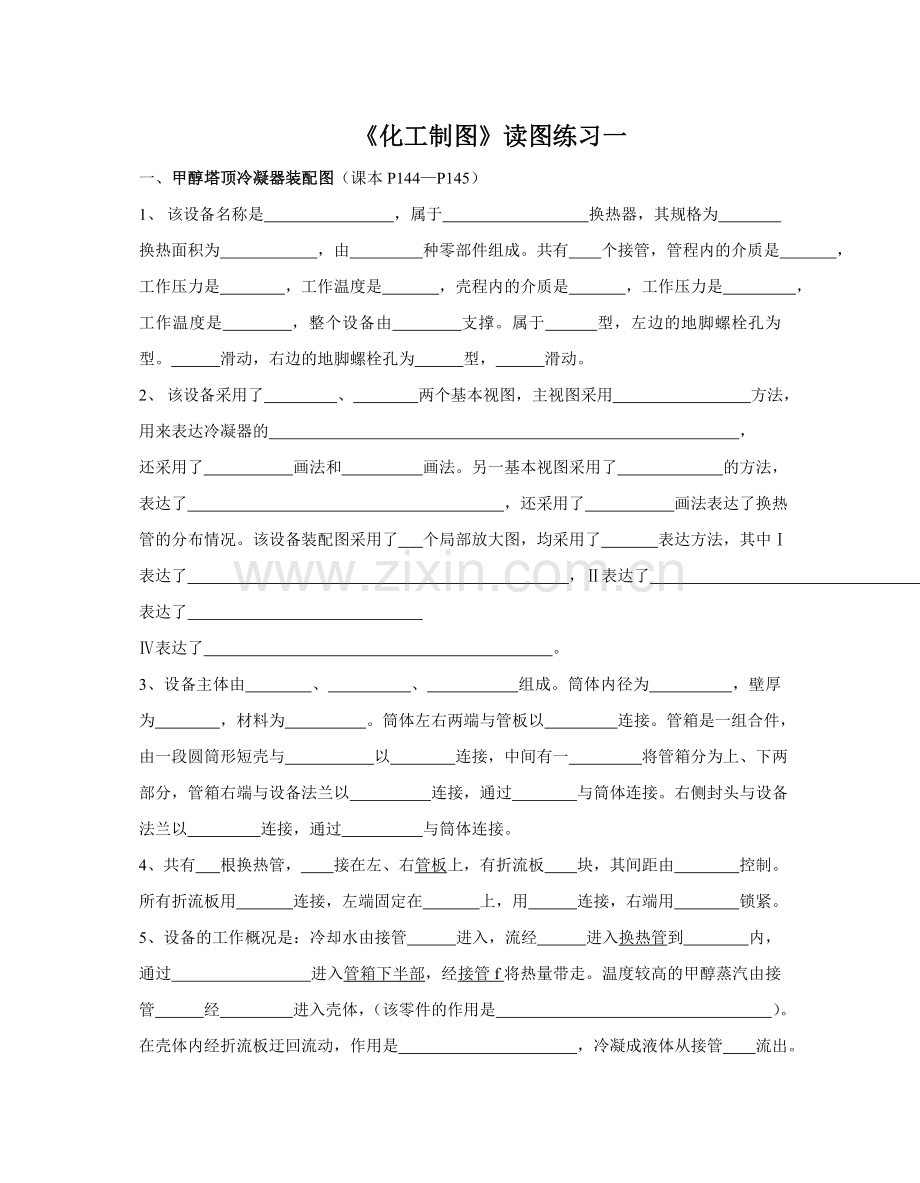

《化工制图》读图练习一
一、 甲醇塔顶冷凝器装配图（课本P144—P145）
1、 该设备名称是 ，属于 换热器，其规格为
换热面积为 ，由 种零部件组成。共有 个接管，管程内的介质是 ，工作压力是 ，工作温度是 ，壳程内的介质是 ，工作压力是 ，工作温度是 ，整个设备由 支撑。属于 型，左边的地脚螺栓孔为 型。 滑动，右边的地脚螺栓孔为 型， 滑动。
2、 该设备采用了 、 两个基本视图，主视图采用 方法，
用来表达冷凝器的 ，
还采用了 画法和 画法。另一基本视图采用了 的方法，表达了 ，还采用了 画法表达了换热管的分布情况。该设备装配图采用了 个局部放大图，均采用了 表达方法，其中Ⅰ表达了 ，Ⅱ表达了 ，Ⅲ表达了
Ⅳ表达了 。
3、设备主体由 、 、 组成。筒体内径为 ，壁厚为 ，材料为 。筒体左右两端与管板以 连接。管箱是一组合件，由一段圆筒形短壳与 以 连接，中间有一 将管箱分为上、下两部分，管箱右端与设备法兰以 连接，通过 与筒体连接。右侧封头与设备法兰以 连接，通过 与筒体连接。
4、共有 根换热管， 接在左、右管板上，有折流板 块，其间距由 控制。所有折流板用 连接，左端固定在 上，用 连接，右端用 锁紧。
5、设备的工作概况是：冷却水由接管 进入，流经 进入换热管到 内，通过 进入管箱下半部，经接管f将热量带走。温度较高的甲醇蒸汽由接管 经 进入壳体，（该零件的作用是 ）。在壳体内经折流板迂回流动，作用是 ，冷凝成液体从接管 流出。

二、列管式固定管板换热器
1、设备名称是 ，其用途是使 进行热交换，规格是 ，换热面积是 ，绘图比例是 ，由 种零部件组成，其中 种标准件。共有 个接管。
设备管程内的介质是 ，工作压力是 ，工作温度是
设备壳程内的介质是 ，工作压力是 ，工作温度是
2、设备主视图采用 的方法表达 。还采用 画法，表达了 ，采用了
画法，表达了 。设备采用了 个剖视图，分别表示了 、
。设备采用了 个局部放大图，表达了 。
设备采用了 个示意图，用来表示 。
3、设备筒体和管板，封头与容器法兰连接采用 连接；各接管与壳体的连接，补强圈与筒体，封头的连接都采用 连接；封头与管板用 连接，法兰与管板间有 形成密封，防止泄漏，换热管与管板的连接采用 。
4、拉杆左端与管板是 连接，拉杆上套上 用以 。有 根换热管， 个折流板，换热器的主体结构由 、 构成。
5、冷却水自 进入换热管，由 流出，温度高的物料从 进入壳体，由 流出。
6、O700为 尺寸，450为 尺寸，206为 尺寸，
2880为 尺寸，4756为 尺寸。该设备采用 式支座，属 型。
7、补强圈DN 100×6 — D表示
法兰PⅡ700—1.6表示
封头DN 700×6 表示 所用的材料为

三、冷凝器工作原理：（练习册P104~P105）
1、该设备的名称是 ，规格是 换热面积是 ，换热管 根，管内走 ，管外走 ，冷的物料从接管 进入，从 出来，热的物料从接管 进入，从 出来，共有接管 个，标准化零部件 种，，零部件编号有 种。
2、设备装配图采用 个基本视图，一个是 视图，采用了 的表达方法，用来表示 ，还采用了 画法，另一个是 视图，采用了 的表达方法，又采用了 画法，这样既可以表示 ，又可以表示
3、图中A-A剖视图表达了 式支左座的不同型号，左边是 ，右边是 ，两者的结构是 不同，两者必须配对使用。
4、冷凝器的外径是 ，总长是 ，总高是 换热管的壁厚为
5、图中采用了 个局部放大图，从中可看出各零件之间的装配关系，例如，换热管与管板是 连接，筒体与管板是 连接，封头与容器法兰是 连接，通过 与筒体连接，此设备中没有折流板，试解释该部件所起的作用

6、解释鞍座 BI 400 — F
法兰 PI 400 — 1.6 Q235—A JB/4701—92

补强圈dN 150×4.5—C Q235—A JB/T 4736—95

7、设备的焊接采用的是 焊，焊条型号为 ，设备制成以后，管间以
水压试验后，再以 进行气密性试验，管内以 水压试验。
8、筒体的内径为 ，属 尺寸，管子O25×2.5中内径为 ，属 尺寸，900为 尺寸

四、冷却器工作原理
1、设备名称 ，规格 ，比例 ，共有 种零部件，标准化零部件有 种，接管口有 个
2、图中采用了 个基本视图，一个是 图，采用了 表达方法，表示 。该图中的换热管采用 画法，该图是否采用断开和多次旋转的画法？并简单解释
。另一个基本视图是 视图，采用了 表达方法，还采用了 画法，该基本视图主要表示了
3、冷却器的换热管与管板间是 连接，拉杆与管板是 连接，筒体与管板间是 连接，焊接采用 焊。
4、采用 个折流板，其间距由 控制，件号为 和 ，折流板用 连接，共有 根，其左端用 紧固。筒体中间往外凸出的部位名称
，件12的名称 ，其作用 ，共有 根换热管，管内走介质 ，从接管 进，从接管 出，管外（壳程）走介质 ，从接管 进，经折流板迂回流动，（折流板的作用 ），从接管 出，换热面积为
5、设备制成后，壳程以 进行压力试验，其工作温度为 ，管程以
进行水压试验，合格后其工作温度为
6、筒体的外径是 ，换热管的外径是 。1000 属于 尺寸，O450属于 尺寸，420属于 尺寸。
7、解释 法兰 A 450 — 1.0 JB/T 4701—1992的含义

五、列管式固定管板换热器
1、设备名称 ，有 种零部件组成，其中有 种标准零部件，换热面积为 ，重量为 ，规格 ，管内走介质 ，工作压力 ，工作温度 ，从 进，从 出，壳程内走介质 ，工作压力 ，工作温度 ，从 进，从 出，共有 个接管，其中C的用途是 ，连接面形式为 ，各接管的方位应以
图为准。
2、主视图采用 方法，以表达 ，还采用 画法以省略中间的重复结构，换热管共有 根，而在主视图中只画出 根，其余用 表示，这是采用了 画法。A—A剖视图是用表达 和 。
B—B剖视图主要表达了 的结构形状和装配关系，该部件的作用是 ，并焊接在 上。C—C剖视表达了
的结构形状。有 个局部放大图，其中“Ⅰ”表达了 和
的 连接， 和 的 连接，“Ⅱ”表达了 的结构形状，“Ⅲ”表达了 与 ， 与 的连接均采用 ，管板与 又通过 连接在一起，法兰与管板的之间有 ，形成密封，防止泄漏。水平投影示意图表示了 的排列情况，共有 块，是 来确定折流板之间的距离，右端采用 使之固紧，折流板间的距离是 ，第一块折流板与管板之间的装配尺寸是

六、填料塔装配图
1、该设备名称为 ，是石化生产中广泛采用的 设备之一，其规格为 ，高度为 ，壁厚 ，材料为 ，由 种零部件组成，其中有 种标准件，其工作压力为 ，工作温度为 ，工作介质为 ，塔器共有 个接管。
2、该设备采用 个基本视图，主视图采用 的表达方法，用来表示 ，还采用 画法以 ，用 画法来表示 ，还采用 画法。俯视图是否采用剖视的方法？ ，为 图，主要表达
3、塔体的主体结构为 ，上下两端各有一个 ，四周共有 个接管口，塔内有 层填料，填料圈由 托住，安装时，填料圈分别由接管 和
装入塔内；清理时，则由出口 和 卸出，气体由塔底接管 进入塔内，经填料层上升，液体则由 喷出后，沿填料表面下流，气液两相则得到充分接触，以达到 目的，气体再经过上面一层的填料层，目的是 ，所以这一层的填料层又称为 ，这层高度为 ，然后由塔顶接管 引出，液沫经填料层下流，由接管 排出。
4、该设备的焊接采用 ，制成后，管间以 水压试验，再以 进行气密性试验，管间以 作水压试验

七、反应釜装配图
1、化工厂常用的四种典型设备是 、 、 、 。
2、本设备名称是 ，总质量 ，图中零部件共有 种，标准化零部件 种，接管口 个。
3、图中采用 个基本视图，一个是 图，采用了 的表达方法，还采用了 的画法。另一个是 图，采用了 的表达方法。
4、采用了 个局部放大图的，其中Ⅴ号放大图主要表示 ，其中Ⅳ表示罐体上封头的连接是 ，具体的是封头 在法兰上，釜体在
法兰上，两法兰通过 连接在一起。夹套与封头之间的连接为 。在Ⅰ~Ⅴ五个图中，均可看出釜体内表面有一层覆（复）层材料，材料为 ，厚度为 ，其作用为 。
5、该设备共用到 个补强圈，其作用是 ，其中补强圈dN125×8-C Q235-A JB/T4736是与 管 连接的，表示的含义为
。该釜有 个 式支座，支座的垫板与夹套采用 连接，耳座A3表示含义为
6、酸液自接管 进入罐内，碱液自接管 进入罐体，中和后的溶液从接管 排出，搅拌器以 的速度对物料进行搅拌，夹套内的物料为 ，从 进，从 出。
7、反应釜的总高为 ，总长为 ，○1484 属尺寸，○1000属于 尺寸，650属于 尺寸，容积为 ，传热面积为
