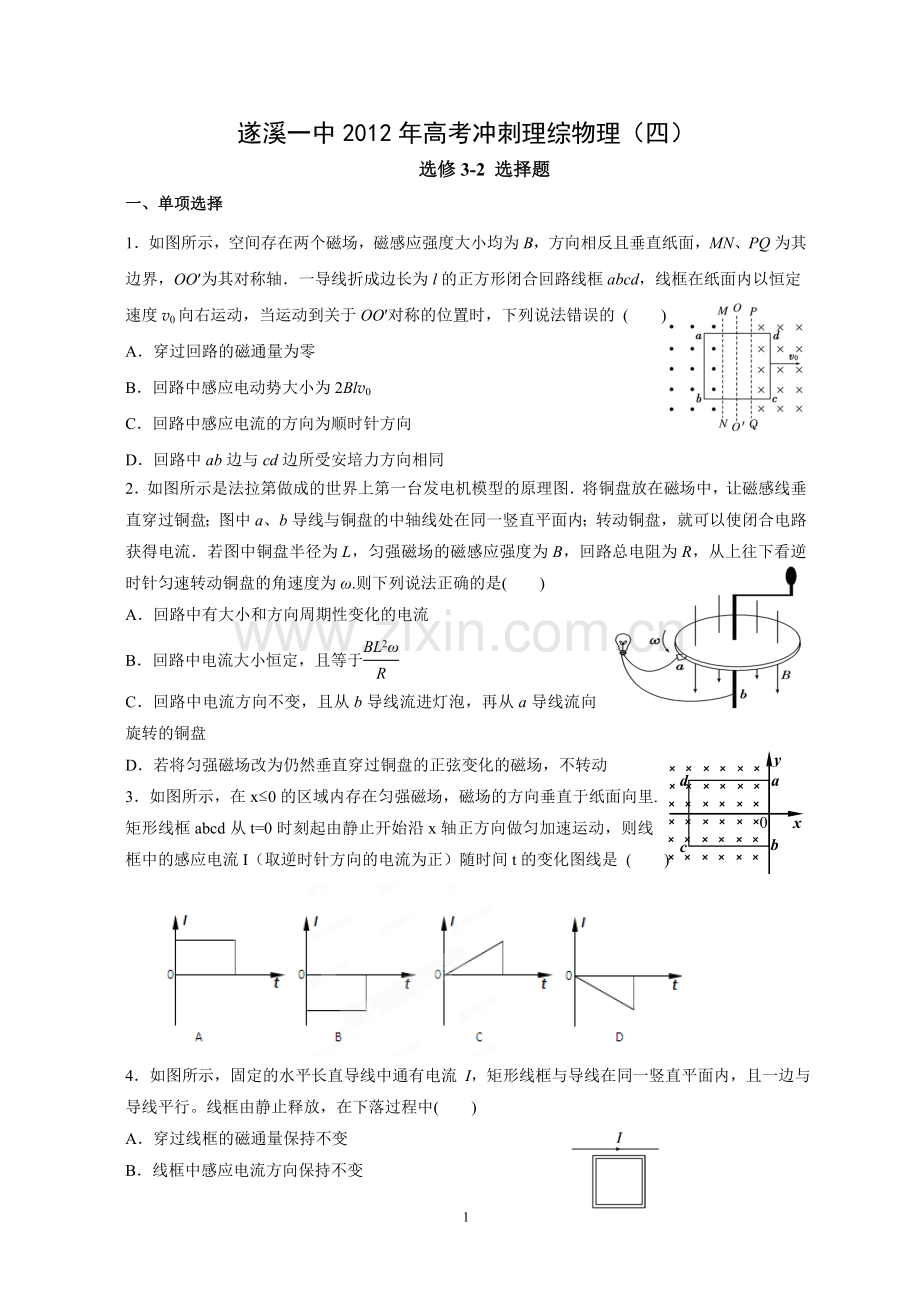

遂溪一中2012年高考冲刺理综物理（四）
选修3-2 选择题
一、单项选择
1．如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴．一导线折成边长为l的正方形闭合回路线框abcd，线框在纸面内以恒定速度v0向右运动，当运动到关于OO′对称的位置时，下列说法错误的 ( )
A．穿过回路的磁通量为零
B．回路中感应电动势大小为2Blv0
C．回路中感应电流的方向为顺时针方向
D．回路中ab边与cd边所受安培力方向相同
2．如图所示是法拉第做成的世界上第一台发电机模型的原理图．将铜盘放在磁场中，让磁感线垂直穿过铜盘；图中a、b导线与铜盘的中轴线处在同一竖直平面内；转动铜盘，就可以使闭合电路获得电流．若图中铜盘半径为L，匀强磁场的磁感应强度为B，回路总电阻为R，从上往下看逆时针匀速转动铜盘的角速度为ω.则下列说法正确的是( )
A．回路中有大小和方向周期性变化的电流
B．回路中电流大小恒定，且等于
x
y
a
b
c
d
0
C．回路中电流方向不变，且从b导线流进灯泡，再从a导线流向旋转的铜盘
D．若将匀强磁场改为仍然垂直穿过铜盘的正弦变化的磁场，不转动
3．如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于纸面向里. 矩形线框abcd从t=0时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I（取逆时针方向的电流为正）随时间t的变化图线是 ( )

4．如图所示，固定的水平长直导线中通有电流 I，矩形线框与导线在同一竖直平面内，且一边与导线平行。线框由静止释放，在下落过程中(　 )
A．穿过线框的磁通量保持不变
B．线框中感应电流方向保持不变
C．线框所受安培力的合力为零
D．线框的机械能不断增大

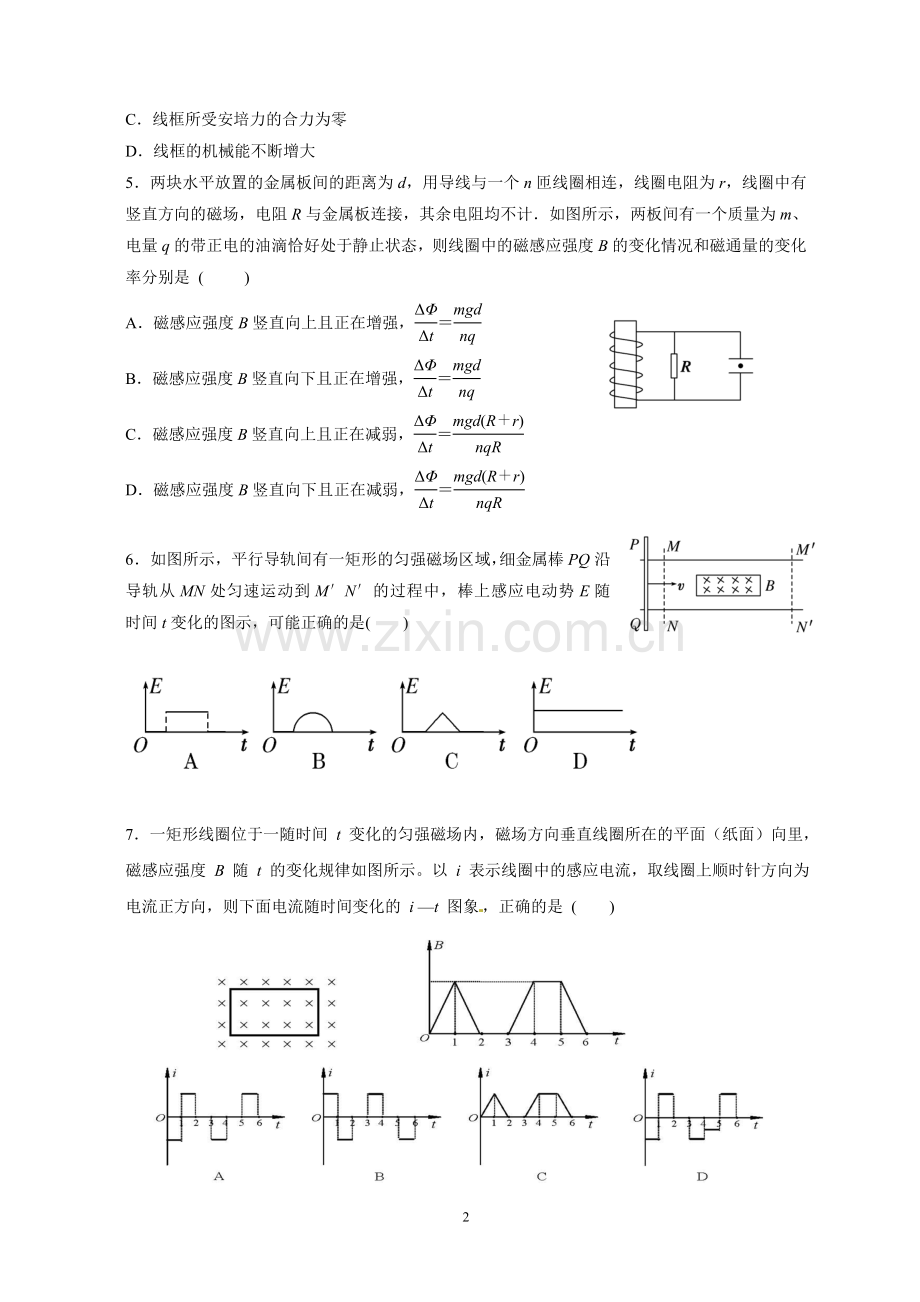

5．两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，其余电阻均不计．如图所示，两板间有一个质量为m、电量q的带正电的油滴恰好处于静止状态，则线圈中的磁感应强度B的变化情况和磁通量的变化率分别是 ( 　)
A．磁感应强度B竖直向上且正在增强，＝
B．磁感应强度B竖直向下且正在增强，＝
C．磁感应强度B竖直向上且正在减弱，＝
D．磁感应强度B竖直向下且正在减弱，＝

6．如图所示，平行导轨间有一矩形的匀强磁场区域，细金属棒PQ沿导轨从MN处匀速运动到M′N′的过程中，棒上感应电动势E随时间t变化的图示，可能正确的是(　　)

7．一矩形线圈位于一随时间 t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度 B 随 t 的变化规律如图所示。以 i 表示线圈中的感应电流，取线圈上顺时针方向为电流正方向，则下面电流随时间变化的 i —t 图象，正确的是 ( )

8．如图右所示，边长相等的正方形导体框与正方形匀强磁场区，其对角线在同一水平线上，导体框沿水平方向由a到b匀速通过垂直于纸面向外的磁场区，导体框中的电流随时间变化关系正确的是(顺时针方向电流为正)下图中的（ ）

9．如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并接触良好且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于( )
A．棒的机械能增加量 B．棒的动能增加量
C．棒的重力势能增加量 D．电阻R上放出的热
10．在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是(　 )
A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭
B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭
C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭
D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭
图甲
图乙
11．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )
A．t=0.005s时线框的磁通量变化率为零
B．t=0.01s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311V
D．线框产生的交变电动势的频率为100Hz
12．如图甲所示，电阻R的阻值为50 Ω，在ab间加上图乙所示的正弦交流电，则下面说法中错误的是(　　)
A．电阻R的功率为200 W
B．电流表示数为2 A

C．产生该交流电的线圈在磁场中转动的角速度为3.14 rad/s
D．如果产生该交流电的线圈转速提高一倍，则电流表的示数也增大一倍
13．如图甲所示为一台小型发电机构造的示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示。发电机线圈内电阻为1.0Ω，外接灯泡的电阻为9.0Ω。则( )
O
O/
V
图甲
t/s
e/v

－
O
0.01
0.02
图乙
A．在t=0.01s的时刻，穿过线圈磁通量为零
B．瞬时电动势的表达式为(V)
C．电压表的示数为6V
D．通过灯泡的电流为0.6A
14．如图所示，理想变压器的原线圈两端的电压不变，电流表为理想电流表，副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开。当S接通时，以下说法正确的是：（ ）
A．副线圈两端MN输出电压减小
B．副线圈输电线等效电阻R上的电压减小
C．通过灯泡L1的电流减小
D．原线圈中电流表的示数减小
0
0.1
0.3
0.5
u/V
t/s
10
-10
a
b

15．如图所示，图线a是线圈在匀强磁场中匀速转动时产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示。以下关于这两个正弦交流电的说法中正确的是( )
A．线圈先后两次转速之比为1：2
B．交流电a的电压瞬时值u=10sin0.4πt V
C．交流电b的最大值为20/3 V
D．在图中t＝0时刻穿过线圈的磁通量为零

二、双项选择题
输入
输出
P1
P2
16．在家用交流稳压器中，变压器的原、副线圈都带有滑动头，如图所示.当变压器输入电压发生变化时，可上下调节P1、P2的位置，使输出电压稳定在220V上.现发现输出电压低于220V，下列措施正确的是( )
A．P1不动，将P2向上移
B．P2不动，将P1向上移
C．将P1向上移，同时P2向下移
D．将P1向下移，同时P2向上移
17．如图所示，电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是( )
U1
a
b
S
R
P
A．保持P的位置不变，S由a切换到b
B．保持P的位置不变，S由b切换到a
C．S置于b位置不动，P向下滑动
D．S置于b位置不动，P向上滑动
18．某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。已知输电线的总电阻为r，升压变压器T1的原、副线圈匝数之比为1∶500，发电机输出电压220V的交流电，用户得到电压也是220V，现降压变压器的副线圈与阻值R=11Ω的纯电阻用电器组成闭合电路。若将变压器视为理想变压器，则下列说法中正确的是( )

r
E

R
～
T1
T2
A．降压变压器原、副线圈的电压之比为1∶500
B．通过R电流的有效值是20A
C．升压变压器的输出电压大于降压变压器的输入电压
D．升压变压器的输出功率等于降压变压器的输入功率
19．如图所示，理想变压器原线圈的匝数n1=1100匝，副线圈的匝数n2=110匝，R0、R1、R2均为定值电阻，且，电流表、电压表均为理想电表。原线圈接u=220sin(314t) (V)的交流电源。起初开关S处于断开状态。下列说法中正确的是( )
A．电压表示数为22V
B．当开关S闭合后，电压表示数变大
C．当开关S闭合后，电流表示数变大
D．当开关S闭合后，变压器的输出功率增大

20．如图所示，平行金属导轨与水平面成θ角，导线与固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面．有一导体棒ab，质量为m，长度为L，导体棒的电阻与固定电阻R1和R2的阻值相等，都等于R，导体棒与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，有( 　　)
A．棒中感应电流的方向由a到b
B．棒所受安培力的大小为
C．棒两端的电压为
D．棒动能的减小量等于其重力势能的增加量与电路上产生的电热之和
21．如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是(　　)
A．合上开关S接通电路时，A2先亮，A1后亮，然后一样亮
B．合上开关S接通电路时，A1和A2始终一样亮
C．断开开关S切断电路时，A2立刻熄灭，A1过一会儿才熄灭
D．断开开关S切断电路时，A1和A2都都过一会儿熄灭
22．如图所示，是某种正弦式交变电压的波形图，由图象可确定该电压的(　　)
A．周期是0.01 s
B．最大值是311 V
C．有效值是220 V
D．表达式为u＝220sin 100πt (V)
图甲
图乙
23．如图所示，图甲的调压装置可视为理想变压器，负载电路中R＝55 Ω，电表为理想电流表和电压表，若原线圈接入如图乙所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是 (　　)
A．电流表的示数为2 A
B．原副线圈匝数比为1∶2
C．电压表的示数为电压的有效值
D．原线圈中交变电压的频率为100 Hz
24．为保证用户电压稳定在220 V，变电所需适时进行调压，图甲为调压变压器示意图．保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压．某次检测得到用户电压u2随时间t变化的曲线如图乙所示．以下正确的是 (　　)
图甲
图乙

A．u2＝190sin (50πt) V
B．u2＝190sin (100πt) V
C．为使用户电压稳定在220 V，应将P适当下移
D．为使用户电压稳定在220 V，应将P适当上移
图甲
图乙
25．如图甲所示，理想变压器原、副线圈匝数比为5∶1，副线圈输出电压如图乙所示，副线圈接火灾报警系统(报警器未画出)，R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小．则下列说法正确的是( 　)

A．原线圈输入电压有效值为220 V
B．副线圈输出电压瞬时值表达式u＝44cos 100πt V
C．R处出现火警时原线圈电流增大
图甲
D．R处出现火警时电阻R0的电功率与输出总功率的比增大
图乙
26．如图甲所示，理想变压器原、副线圈的匝数是n1，n2，b是原线圈的中心抽头，图中电表均为理想的交流电表，副线圈接定值电阻，其余电阻不计．从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压．则下列说法中正确的是(　　)　
A．当单刀双掷开关由a拨向b后，电压表的示数变大
B．当单刀双掷开关由a拨向b后，电流表的示数变小
C．当单刀双掷开关由a拨向b后，原线圈的输入功率变大
D．当单刀双掷开关由a拨向b后，副线圈输出电压的频率变小
27．如图所示，某一理想变压器，其原线圈与一电压有效值不变的交流电源相连，P为滑动头，现令P从均匀缠绕的副线圈最低端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止．用I1表示流过原线圈的电流，I2表示流过灯泡的电流，U2表示灯泡两端的电压，P2表示灯泡消耗的电功率(这里的电流、电压均指有效值；电功率指平均值)．下列图象中能够正确反映相应物理量的变化趋势的是(　　)

28．(2010·江苏卷·7 )在如图10所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有(　)
A．升压变压器的输出电压增大
B．降压变压器的输出电压增大
C．输电线上损耗的功率增大
D．输电线上损耗的功率占总功率的比例增大

29．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0 Ω，则外接一只电阻为95.0 Ω的灯泡，如图乙所示，则(　)

A．电压表的示数为220 V
B．电路中的电流方向每秒钟改变100次
C．灯泡实际消耗的功率为484 W
D．发电机线圈内阻每秒钟产生的焦耳热为24.2 J
30．一质量为m、电阻为r的金属杆ab，以一定的初速度v0从一光滑平行金属导轨底端向上滑行，导轨平面与水平面成30°角，两导轨上端用一电阻R相连，如图所示，磁场垂直斜面向上，导轨的电阻不计，金属杆向上滑行到某一高度之后又返回到底端时的速度大小为v ，则金属杆在滑行过程中（ )
A．向上滑行的时间等于向下滑行的时间
B．在向上滑行时电阻R上产生的热量大于向下滑行时电阻R上产生的热量
C．向上滑行时与向下滑行时通过电阻R的电荷量相等
D．金属杆从开始上滑至返回出发点，电阻R上产生的热量为
参考答案
1C 2C 3D 4B 5C 6A 7A 8A 9A 10C 11 B 12C 13D 14 C 15C
16AD 17B D 18BC 19 CD 20AC 21AD 22BC 23AC
24BD 25CD 26AC 27BC 28CD　29BD　30 BC
