感谢您选用本款无线数字麦克风，谢谢您的支持与信任。
为了用好本无线麦克风，请您先仔细阅读本说明书：

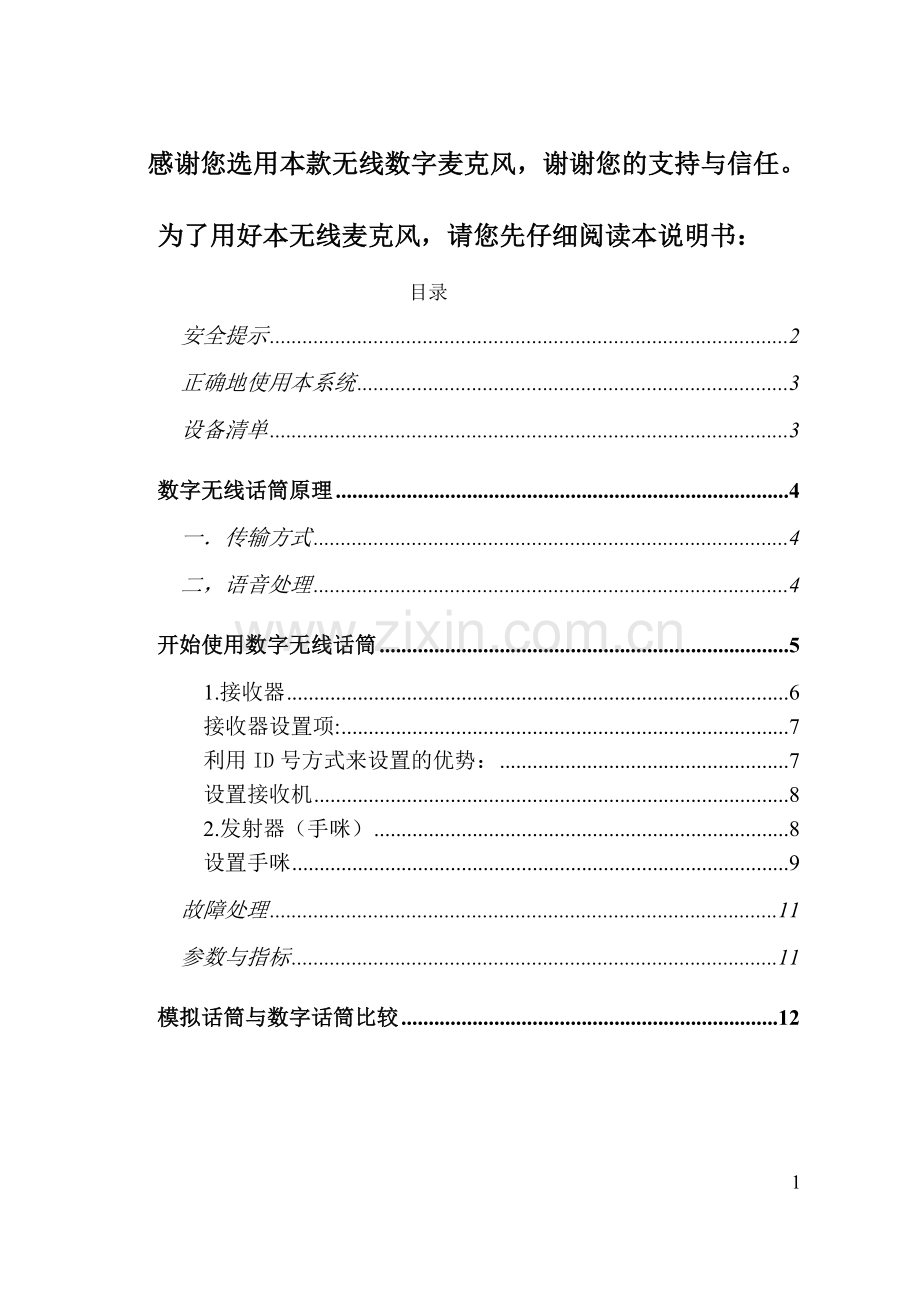

目录
安全提示 2
正确地使用本系统 3
设备清单 3
数字无线话筒原理 4
一．传输方式 4
二，语音处理 4
开始使用数字无线话筒 5
1.接收器 6
接收器设置项: 7
利用ID号方式来设置的优势： 7
设置接收机 8
2.发射器（手咪） 8
设置手咪 9
故障处理 11
参数与指标 11
模拟话筒与数字话筒比较 12

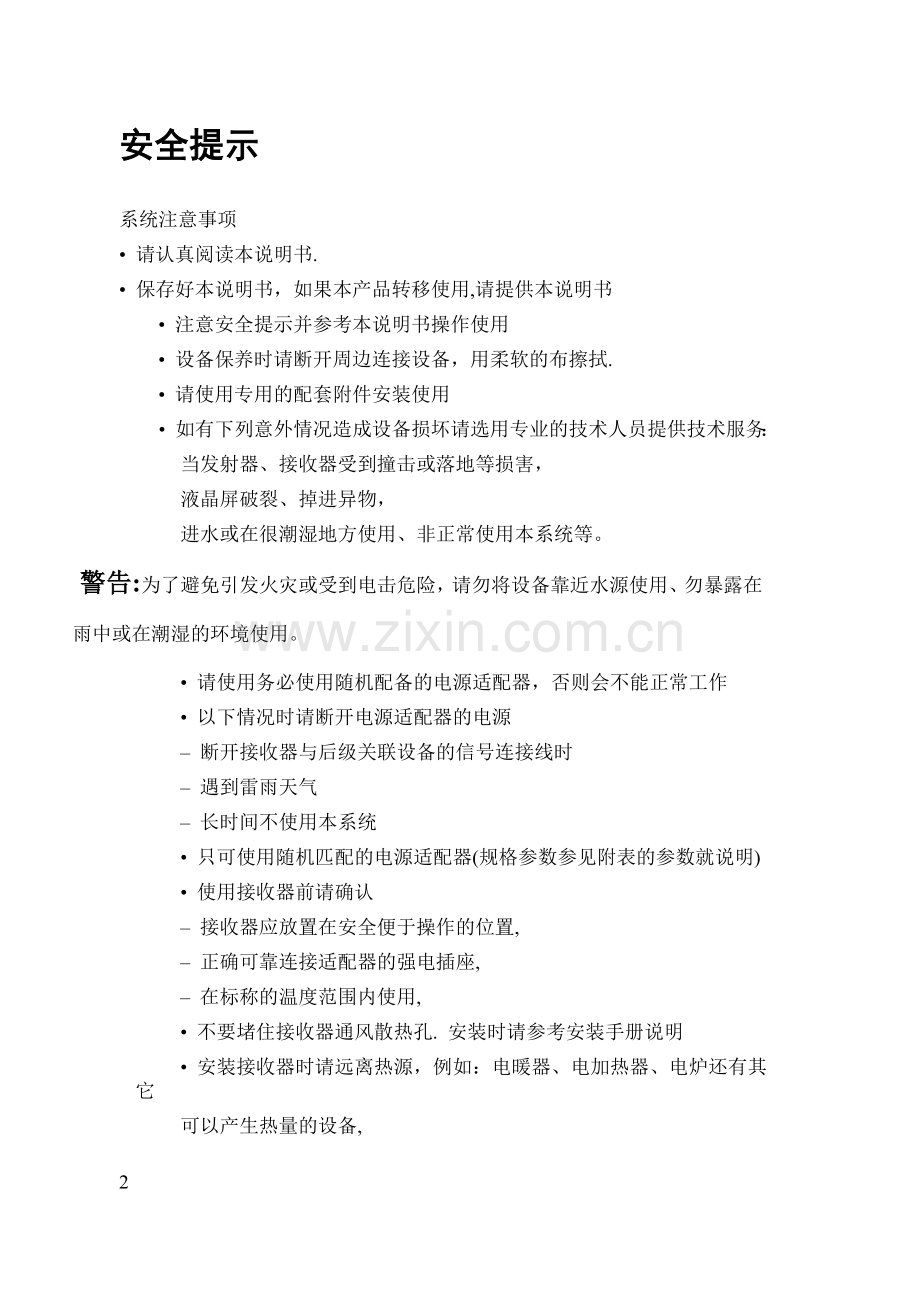

安全提示
系统注意事项
• 请认真阅读本说明书.
• 保存好本说明书，如果本产品转移使用,请提供本说明书
• 注意安全提示并参考本说明书操作使用
• 设备保养时请断开周边连接设备，用柔软的布擦拭.
• 请使用专用的配套附件安装使用
• 如有下列意外情况造成设备损坏请选用专业的技术人员提供技术服务：
当发射器、接收器受到撞击或落地等损害，
液晶屏破裂、掉进异物，
进水或在很潮湿地方使用、非正常使用本系统等。
警告:为了避免引发火灾或受到电击危险，请勿将设备靠近水源使用、勿暴露在雨中或在潮湿的环境使用。
• 请使用务必使用随机配备的电源适配器，否则会不能正常工作
• 以下情况时请断开电源适配器的电源
– 断开接收器与后级关联设备的信号连接线时
– 遇到雷雨天气
– 长时间不使用本系统
• 只可使用随机匹配的电源适配器(规格参数参见附表的参数就说明)
• 使用接收器前请确认
– 接收器应放置在安全便于操作的位置,
– 正确可靠连接适配器的强电插座,
– 在标称的温度范围内使用,
• 不要堵住接收器通风散热孔. 安装时请参考安装手册说明
• 安装接收器时请远离热源，例如：电暖器、电加热器、电炉还有其它
可以产生热量的设备,
• 请勿使给接收器供电的强电插座过载。
• 小心在使用话筒的环境造成听力伤害
使用话筒的环境将产生超过 85 dB(A)的声压， 85 dB(A)的声是人能承受最大音量(在个别国家法律明文规定)，允许在工作时出现的最大声音，是根据工业医学制定的劳动保障基本技术规范。超高音量环境或长期在高音量环境下工作会损伤人的听力. 尽量缩短高音环境下的工作时间避免听力损伤.。

如有下列特征表明您已经在高音环境下工作时间超长:
耳鸣.
偶尔会听不见声音
手持发射器在使用时请远离热源，例如：电暖器、电加热器、电炉还有其它可以产生热量的设备,
正确地使用本系统
正确使用包含以下几个方面:
• 阅读本使用手册尤其是“安全提示”
• 使用设备时参照手册表述的合适环境与受限制场所，手册中的“非正常使用”是指在非手册表述的许可环境中使用或不按正常方法使用。.
设备清单
购买机器或收货后请确认下列内容是否完整
发射咪2支 接收器1台 电源1只 非平衡音频线1条 接收天线2支
数字无线话筒原理
一．传输方式
数字无线传输是采用高频数字射频传输芯片进行无线数据传。芯片内置频点计算与纠错技术，它的实时工作频点是通过高精度晶振与芯片同时配以发射端与接收端的同步软件校验产生，在晶振与芯片没有物理损伤的情况下可以永久保证已经匹配的发射器与接收器的工作频点不会偏移，保证时刻开机工作都能矫正在准确频点。
数字无线话筒是将采集到的语音使用高精度高保真的模拟转数字的ADC芯片，将语音转为可分解的数据包经由高频数字射频传输芯片进行无线数据传，接收端的高频数字射频传输芯片在收到对应端发送来的数据包后进行筛选，筛选出有效数据包组合成数据链并由数字模拟转换芯片DAC还愿声音，确保被拾取的声音能保真地转为模拟信号，语音的采样频宽覆盖可以达到50Hz– 17KHz至更高。
它有别于目前市场上常见的VCO载波的VHF、UHF模拟传输技术那样利用简单的中周电容来矫正工作频点。普通无线咪的工作频点随着使用时间内部电容或电感特性发生变化，且不可能同步变化，会产生发射与接收的频点错开不能对频的现象。
同样，普通模拟无线咪的工作频点是以人的经验来设置，会有可能多支发射咪频点相同或谐波频点干扰造成射频打架，相互影响传输，不能正常工作。
二，语音处理
咪头拾取声音后，声压变成电信号传到高保真数字语音采样电路，进行数码处理同时附加数字加密与ID绑定功能，变为语音数据包，实现保密功能。在发射端采用A/D软硬件结合的采样算法将模拟音频处理后变为数据包经RF射频发射电路发射;在接收端相应地有RF射频接收电路,将接收到的音频数据包通过D/A软硬件结合的还原算法转换为模拟音频再通过整形滤波，输出高保真、清晰、动态丰富的模拟音频。

开始使用数字无线话筒

打开包装,取出设备
依据接收器安装结构选好在机柜安装的位置，装好相应的螺母，用固定螺丝拧紧，请务必安装所必须要的螺丝。临时性安装一定要选择好稳定的平整位置来放置接收器，以防偶尔失手跌落造成人员伤害或设备的损害。
确认接收器安装放置好后,参考相应的音频线缆和电源供电。按附图方式连接系统.

1.接收器

R1 射频信号接收强度显示 显示每边通道接收的天线信号强弱;
R2 R3频点与菜单设置项显示区 工作时显示工作频点、按菜单键则设置时的菜单的调节内容与参数调整变量；左侧的工作频段为790---819 MHz,右边的工作频段为820—859MHz;
R4 R5 ID与数据包显示区 显示通道ID号、测试模式时显示数据包信息;
R6 R7 哑音指示 显示MUTE是表示手咪哑音、或者是手咪已出了有效接收连接区域;
R8 R9 发射端电池电量 显示电池电量信息,依据电池电量的放电情况准确显示发射器的电量;
R10 音量电平显示区 显示手咪拾取的音量信号强弱;
接收器设置项:
显示
中文
数值
默认
备 注
IDSH
高地址位
0-9
0
0-9共10个高位号
IDSL
低地址位
00-99
0
00-99共100个低位号
RFATTN
使用环境
0-3
3
3小房间2大厅1户外0户外远距
RESET
初始设置
OFF-ON
OFF
设置ON将手咪参数回复出厂设置
SAVE
保存
ON-OFF
ON
ON保存退出，OFF放弃修改退出
数字话筒是利用ID号方式来进行发射与接收的匹配,只有ID号一样才可以工作,为了便于管理和设置,ID号分为IDSH与IDSL,在发射端相应地显示为IdH与IdL。
IDSH:设置ID高位，数值范围为0---9共10个数值，可以理解为使用场所的楼层号；
IDSL：设置ID低位，数值范围为00—99共100个数值，可以理解为使用场所的房间号；

利用ID号方式来设置的优势：
a. 能明显地显示话筒匹配情况；
b. 设置的时候只需配好ID号即可，无需考虑和计算每套话筒具体的工作频点。
c. 每次发射器与接收器开机会持续扫描可用频点和发出匹配连接信号，只有同一个ID的才可以匹配直到双方配对，完成开机对频。
f. 不同的ID号是不可能匹配和产生干扰的，由此不会像模拟无线话筒那样会有频点固定没法躲开同频与谐振频点的干扰，造成声音失真或语音断断续续的现象。

设置接收机：
1. 按SET键设置IDSH，相当于楼层号0-9任意一层，同样将发射端的IdH也设置与之一样；
2. 再按SET设置IDSL，相当于会议室号00-99任意一间，同样将发射端的IdL也设置与之一样；
*此时接收机的基本设置已成功
3. 再按SET设置RFATTN，根据使用环境来设置；
4. 再按SET显示RESET，默认值是OFF，选择ON就会把所有的参数恢复到出厂设置，然后再从新进入菜单设置工作参数；
5. 再按SET显示SAVE,默认值是ON，保存修改后的参数，如不需要保存可以选择OFF退出菜单。
6. 接收机开机上电后, 显示屏会显示工作状态与ID号等相关数据。只有匹配的发射器工作后才能在对应屏显区显示发射器的信息：工作频点、无线信号接收的强弱、ID号、发射端实时电池电量信息以及拾取的声音电平。
2.发射器（手咪）

T1 咪头防护网罩 内置气流过滤介质，消除喷麦气流声，保护咪头避免小型杂物掉入破坏咪头工作环境，多边形强化圈可以保证手咪放置在平面时不会滚动跌落；
T2 LCD显示屏 显示工作频点、音量电平、电池电量、ID号
T3 电源按键 按键电源打开；开机状态按下电源开关3秒，电源关闭；
T4 按键与电池 LCD显示屏侧为UP、SET、DOWN键，背部电池仓，
T5 上手柄 内部为主电路板
T6下手柄 内 部为菜单键、功能键、电池仓、天线仓
T7 缓冲胶壳 用来保护手咪与天线，减弱缓冲跌落力量并且保护天线

设置手咪
显示
中文
数值
默认
备 注
TXP
发射功率
0--7
7
调节发射功率，小包间用1,室外为7
EQ
音效模式
0--3
1
设置开机默认音效模式
bNd
工作频段
A/b
A
左A：790-819 右b：820-849
IdH
高地址位
0--9
0
0-9共10个高位组号
IdL
低地址位
00--99
00
00-99共100个低位ID号
RST
初始设置
OFF/ON
OFF
设置ON将手咪参数回复出厂设置
SAVE
保存
OFF/ON
ON
ON保存退出，OFF,保存后自动关机

1.一手握紧手咪上手柄部分,一手握紧下手柄,逆时针旋转下手柄1圈半,手柄套管上下部分分离，拉开手柄，看见按键与电池仓。
2. 按住SET键开机,开机显示TXP后先释放开关键再松SET进入菜单调整。按SET键变换菜单选项，按上下键改变选项的参数菜单内容：
a.TXP调节手咪发射功率，根据实际情况来选择
b. EQ 0：Normal Mode 常规模式，演出，歌手模式
EQ 1：KAOK：卡拉OK模式（KTV）
EQ 2：ROCK：摇滚乐模式
EQ 3：SPEAK：语音会议模式
c.bNd 选择话筒工作频段，根据手柄需要对应的接收单元来设置。
匹配左边设置为0：790—819MHz,
匹配右边设置为1：820—849MHz。
d.设置地址码,（IdH与IdL务必与接收机的IDSH、IDSL相对应）：
IdH地址高位，从0—9共10个,类似于使用场所的楼层号；
IdL地址低位，从00—99共100个,类似于场所的房间号；
e.常态时，按UP键音量增加,按DOWN键音量减小;按SET键可以直接更换EQ模式。
3.更换电池：
请按照说明书要求选择合适的电池，依电池仓内的正负极性标识装好电池。电池极性切勿装反,否则会损坏发射器造成发射器损坏或电池爆炸会造成人身伤害，给发射器安装合格符合国家标准的电池，请勿使用劣质电池以防发生爆炸或引起火灾

4.设置关键点:
将发射bNd、IdH、IdL与接收的左右、IDSH、IDSL匹配好后就完成基本设置可工作使用。
故障处理：

参数与指标：

接收器参数

发射器参数

频率范围
790--849
频率范围
790--849
ID数量
2000
ID数量
2000
解调方式
FSK
调制方式
FSK
频率稳定性
自动矫正
频率稳定性
自动矫正
接收灵敏度
-105
射频功率
10dBm
音频频响
80--18KHz
音频频响
80--18KHz
失真度
THD<0.03%
失真度
THD<0.03%
信噪比
85dBm
电池规格
AAA X 2
音频输出
0---600mV
电池耐力
>10Hr
电源规格
DC12V 500mA

模拟话筒与数字话筒比较

序号
对比项
数 字
模 拟
1
无线技术
数字调制 FSK
PLL锁相环路
2
传输方式
A/D转换后的数据包，可工作于复杂的电子环境
语音叠加在载波后调制的电波，根据电子载波特性语音高频部分会丢失不能发送
3
还原方式
D/A转换后整形,还原声音曲线
载波减调制信号后还原部分语音，
4
语音还原质量
接收还原的声音质量与咪头用有线连接的一样
接收还原的声音质量明显劣于咪头用有线连接的音色
5
抗干扰能力
干扰信号不能混入数据包，当遇到干扰影响会变换频点避免产生噪音
易受干扰，干扰信号会影响VCO载波，扰乱载波产生噪音
6
频点复用
功率可调，多房间15米间距支持频点复用
功率可调，不支持频点复用
7
对频方式
发射机开机自动扫描干净频点并在握手连接时通知接收机
需手动筛选干净频点或使用旧频点
8
频率偏移
发射端用内置MCU设定频点并发出对频信号，接收端扫描到对应对频信号锁定频点，随时相应发射端变换频点的指令。
受环境、温度、元器件性能的影响，会改变载波频点，造成频点偏移而无法对频工作。
10
发射功率
多级功率可调10dbm---100米
最多3级可调
11
频响宽度
40---17K
150---8K
14
动态响应
模拟数字转换电路，实时采样
震荡阻容元件影响，声音有动态延缓
15
一致性
高，品质取决于设计，元器件宽容度高，一致性易于保证
品质取决于元器件的一致性与技术员的后期调试
16
保密
数据包模式传输，不会被模拟话筒接收，非对应ID接收器不会显示信号，一个接收端不会收到2个以上的发射信号
接收器会被多个其他同频点或谐波频点的发射器干扰，同理发射器的信号会被其它接收器扫频并接收
17
电量显示
接收屏显示发射的电量
接收屏显示发射的电量
18
功能扩展
可以增加类似切歌，升降调等指令，
无法扩展和传输指令
19
同频点冲突
不会出现，ID号不同不能接收开机主动跳频躲开冲突频点
同频点干扰会出现嘶哑声或信号冲突使接收机哑音-发音-哑音-发音，造成声音断断续续
