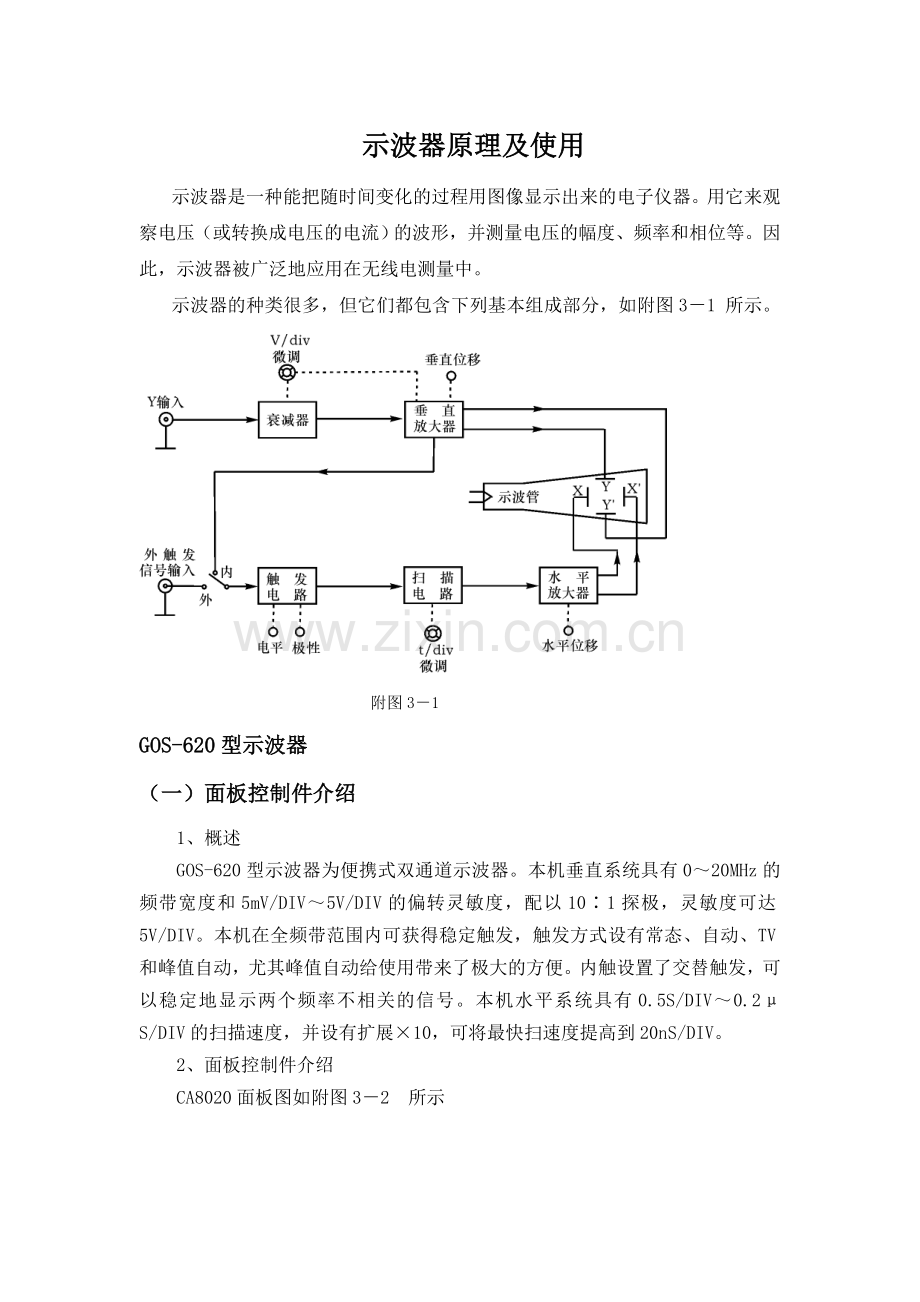

示波器原理及使用
示波器是一种能把随时间变化的过程用图像显示出来的电子仪器。用它来观察电压（或转换成电压的电流）的波形，并测量电压的幅度、频率和相位等。因此，示波器被广泛地应用在无线电测量中。
示波器的种类很多，但它们都包含下列基本组成部分，如附图3－1 所示。
附图3－1
GOS-620型示波器
（一）面板控制件介绍
1、概述
GOS-620型示波器为便携式双通道示波器。本机垂直系统具有0～20MHz的频带宽度和5mV/DIV～5V/DIV的偏转灵敏度，配以10∶1探极，灵敏度可达5V/DIV。本机在全频带范围内可获得稳定触发，触发方式设有常态、自动、TV和峰值自动，尤其峰值自动给使用带来了极大的方便。内触设置了交替触发，可以稳定地显示两个频率不相关的信号。本机水平系统具有0.5S/DIV～0.2μS/DIV的扫描速度，并设有扩展×10，可将最快扫速度提高到20nS/DIV。
　　2、面板控制件介绍

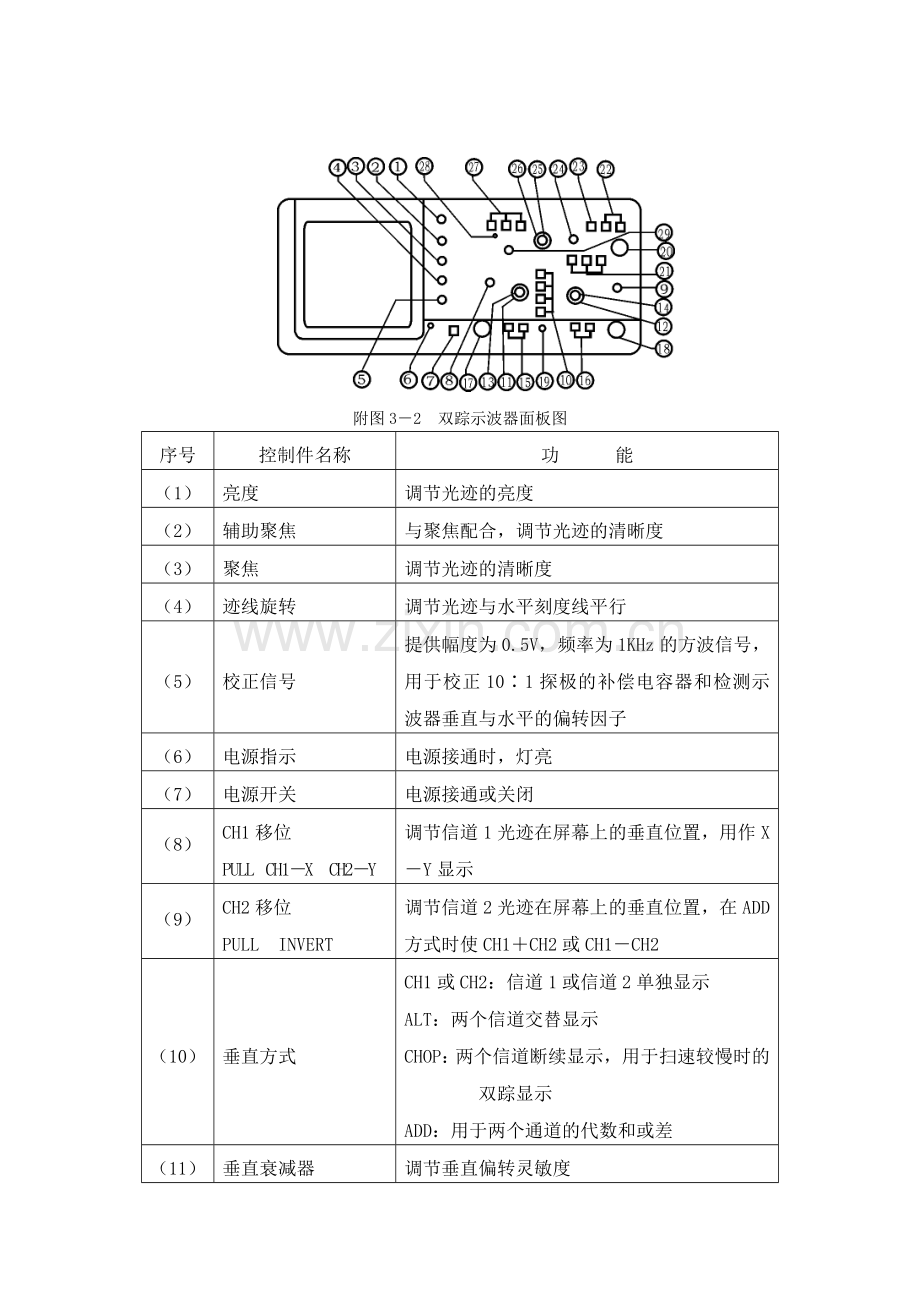

CA8020面板图如附图3－2　所示

附图3－2　双踪示波器面板图
序号
控制件名称
功　　　能
（1）
亮度
调节光迹的亮度
（2）
辅助聚焦
与聚焦配合，调节光迹的清晰度
（3）
聚焦
调节光迹的清晰度
（4）
迹线旋转
调节光迹与水平刻度线平行

（5）

校正信号　
提供幅度为0.5V，频率为1KHz的方波信号，用于校正10∶1探极的补偿电容器和检测示波器垂直与水平的偏转因子
（6）
电源指示
电源接通时，灯亮
（7）
电源开关
电源接通或关闭
（8）
CH1移位
PULL CH1－X　CH2－Y
调节信道1光迹在屏幕上的垂直位置，用作X－Y显示
（9）
CH2移位
PULL INVERT
调节信道2光迹在屏幕上的垂直位置，在ADD方式时使CH1＋CH2或CH1－CH2

（10）

垂直方式
CH1或CH2：信道1或信道2单独显示
ALT：两个信道交替显示
CHOP：两个信道断续显示，用于扫速较慢时的双踪显示
ADD：用于两个通道的代数和或差
（11）
垂直衰减器
调节垂直偏转灵敏度
（12）
垂直衰减器
调节垂直偏转灵敏度
（13）
微调
用于连续调节垂直偏转灵敏度，顺时针旋足为校正位置
（14）
微调
用于连续调节垂直偏转灵敏度，顺时针旋足为校正位置
（15）
耦合方式
(AC-DC-GND)
用于选择被测信号馈入垂直信道的耦合方式
（16）
耦合方式
(AC-DC-GND)
用于选择被测信号馈入垂直信道的耦合方式
（17）
CH1　OR　X
被测信号的输入插座
（18）
CH2 OR　Y
被测信号的输入插座
（19）
接地(GND)
与机壳相联的接地端
（20）
外触发输入
外触发输入插座
（21）
内触发源
用于选择CH1、CH2或交替触发
（22）
触发源选择
用于选择触发源为INT（内），EXT（外）或LINE（电源）
（23）
触发极性
用于选择信号的上升或下降沿触发扫描
（24）
电平
用于调节被测信号在某一电平触发扫描
（25）
微调
用于连续调节扫描速度，顺时针旋足为校正位置
（26）
扫描速率
用于调节扫描速度

（27）

触发方式
常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形。
自动（AUTO）：无信号时，屏幕上显示光迹；有信号时，与电平控制配合显示稳定波形。
电视场（TV）：用于显示电视场信号。
峰值自动（P－P　AUTO）：无信号时，屏幕上显示光迹；有信号时，无须调节电平即能获得稳定波形显示。
（28）
触发指示
在触发扫描时，指示灯亮
（29）
水平移位
PULL×10
调节迹线在屏幕上的水平位置拉出时扫描速度被扩展10倍

（二）基本操作方法
1)、电源检查
GOS-620双踪示波器电源电压为220V±10%。接通电源前，检查当地电源电压，如果不相符合，则严格禁止使用！
2)、面板一般功能检查
A．将有关控制件按下表置位
控制件名称
作用位置
控制件名称
作用位置
亮　　度
居中
触发方式
峰值自动
聚　　焦
居中
扫描速率
0.5mS/div
位　　移
居中
极　　性
正
垂直方式
CH1
触 发 源
INT
灵敏度选择
10mV/div
内触发源
CH1
微　　调
校正位置
输入耦合
AC
B．接通电源，电源指示灯亮，稍预热后，屏幕上出现扫描光迹，分别调节亮度、聚焦、辅助聚焦、迹线旋转、垂直、水平移位等控制件，使光迹清晰并与水平刻度平行。
C．用10∶1探极将校正信号输入至CH1输入插座。
D．调节示波器有关控制件，使荧光屏上显示稳定且易观察方波波形。
E．将探极换至CH2输入插座，垂直方式置于“CH2”，内触发源置于“CH2”，重复D操作。
（三）测量方式
1．电压测量
定量测量：
将“伏特/格微调”旋钮置于CAL位置就可以进行电压的定量测量。测量值可由公式（1）或（2）计算出。
a. 用探头的×1位置测量：
电压（伏）=“伏特/格”设定值（V/格）×输入信号显示幅度（格）
b. 用探头的×10位置测量：
电压（伏）=“伏特/格”设定值（V/格）×输入信号显示幅度（格）×10
直流电压测量：
在测量直流电压时本仪器具有高输入阻抗，高灵敏度，快速响应直流电压表的功能。
测量规程如下：
1．置“扫描方式”开关于AUTO，选择扫描速度以使扫描不发生闪炼的现象。
2．置“交流-地-直流”开关于GND。定出OV基准线。
3．置“交流-地-直流”开关于DC，并将被测电压加至输入端。扫线的垂直位移即为信号的电压幅度。如果扫在线移，被测电压相对于地电位为正。如果扫线下移，该电压为负。电压值可用公式（1）或（2）求出。
交流电压测量：
如下进行电压波形的测量：调节“伏特/格”开关以获得一个易于读取的信号幅度，读出该幅度并用公式（1）或（2）计算之。
当测量迭加在直流电上的交流波形时，将“交流-地-直流”开关于DC时就可测出包括直流分量的值。如仅测量交流分量，将该开关置于AC。
按这各规程测得的值为峰值（Vp-p）。正弦波信号的有效值（Vrms）可用公式（3）求出。
有效电压（Vrms）=峰值电压（Vp-p）/
2．时间的测量
信号波形两点间的时间间隔可用下述方法算出：置“时间/格微调”旋钮于CAL，读取“时间/格”以及“×5扩展”开关的设定值，用公式（4）计算。
时间：
时间（S）=时间/格设定值（S/格）×对应于被测时间的长度（格）ד5倍扩展”钮设定值的倒数。
此处ד5倍扩展”设定值的倒数在扫描未扩展时为1，当扫描扩展时是1/5。
脉冲宽度基本测量规程如下：
a．调节脉冲波形的垂直位置，使脉冲波形顶部和底部距刻度水平中心线的距离相等。
b．调整“时间/格”开关，使信号易于观测。
c．读取上升和下降沿中点间的距离，即脉冲沿与水平刻度线相间的两点的距离。用公式（4）计算脉冲宽度。
3．频率的测量
对于频率的测量规程，有下列几种方法。
第一种方式：如图（9.8）所示用公式（4）求出输入信号一个周期的时间，然后用式（5）求出频率。
频率（Hz）=1（C）/周期（S） （5）
第二种方法：数出有效区域中10格内的重复数N，然后用公式（6）计算频率。
频率（Hz）= N/(10×X轴灵敏度 ) （6）
当N很大时（30到50），第二种方法的精确程度比第一种方法更高。这一精度大致与扫描速度相等。但N很小时，由于小数点以下难以数清，会导致显示的误差。
对于频率较低且又具有简单图形的信号，诸如正弦波、方波、三角波和锯齿波，用下述方法可实现高精度的测量：将示波器进行X-Y显示，借助于一个频率已知的信号形成李沙育图形，然后读出所需的值。
4．相位的测量
对于两个信号间相差的测量有以下两种方法。
第一种方法是将仪器进行X-Y显示的李沙育图形法，信号的相位差可由式（7）计算出：相位差（度）=Sin-1（A/B）。
