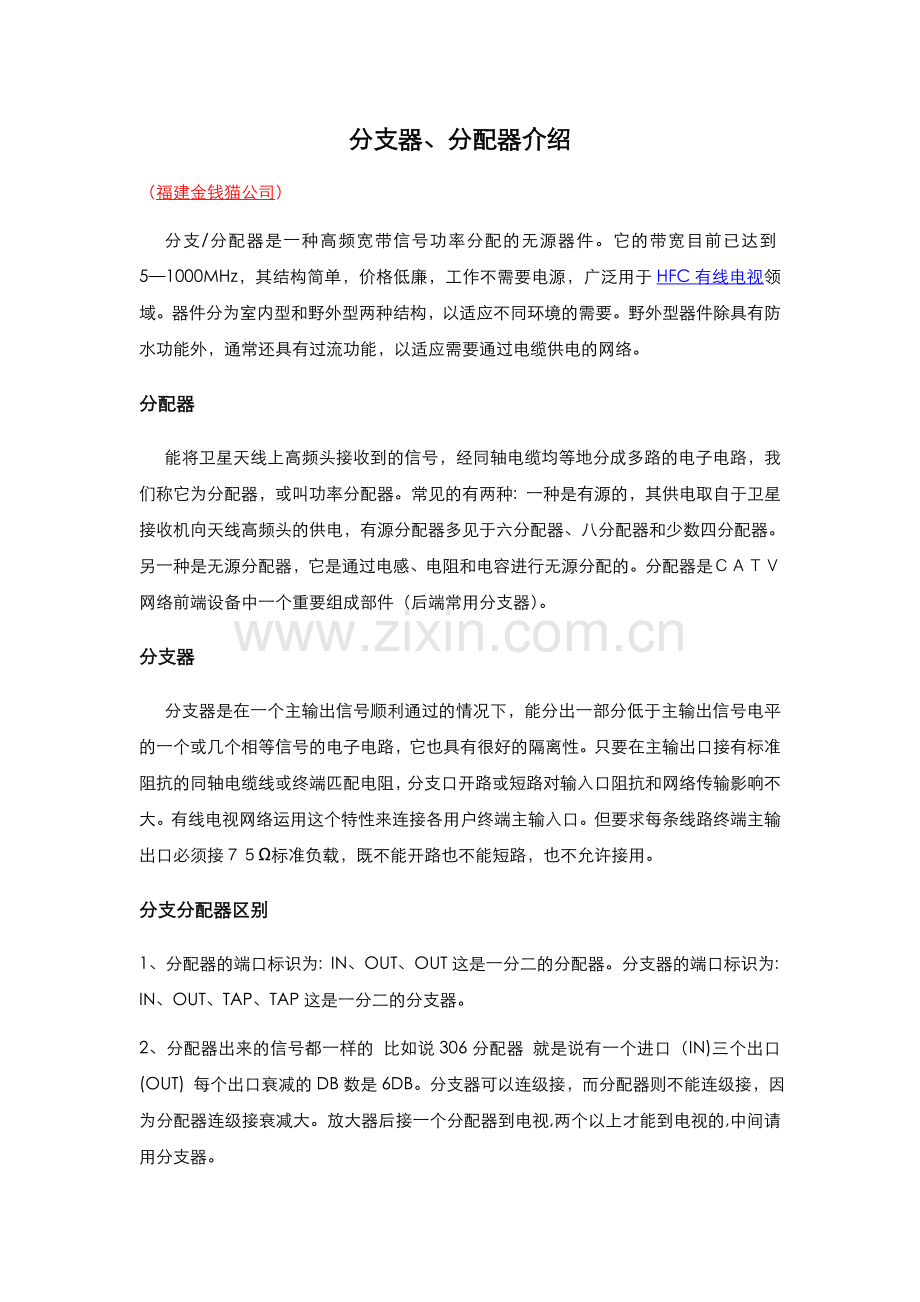

分支器、分配器介绍
（福建金钱猫公司）
分支/分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。
分配器
能将卫星天线上高频头接收到的信号，经同轴电缆均等地分成多路的电子电路，我们称它为分配器，或叫功率分配器。常见的有两种：一种是有源的，其供电取自于卫星接收机向天线高频头的供电，有源分配器多见于六分配器、八分配器和少数四分配器。另一种是无源分配器，它是通过电感、电阻和电容进行无源分配的。分配器是ＣＡＴＶ网络前端设备中一个重要组成部件（后端常用分支器）。
分支器
分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性。只要在主输出口接有标准阻抗的同轴电缆线或终端匹配电阻，分支口开路或短路对输入口阻抗和网络传输影响不大。有线电视网络运用这个特性来连接各用户终端主输入口。但要求每条线路终端主输出口必须接７５Ω标准负载，既不能开路也不能短路，也不允许接用。
分支分配器区别
1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器。分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器。
2、分配器出来的信号都一样的 比如说306分配器 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

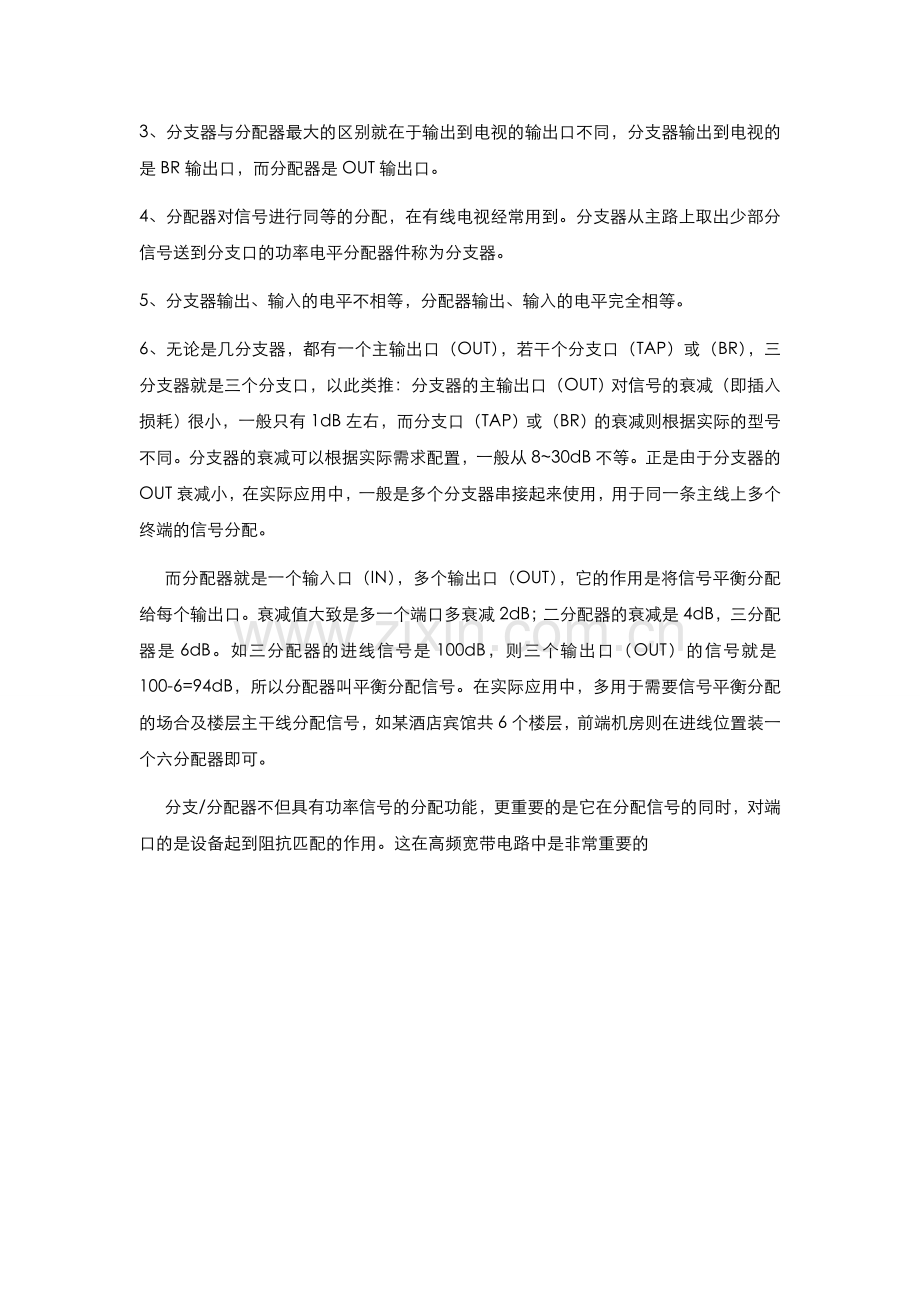

3、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
4、分配器对信号进行同等的分配，在有线电视经常用到。分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
5、分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。
6、无论是几分支器，都有一个主输出口（OUT），若干个分支口（TAP）或（BR），三分支器就是三个分支口，以此类推：分支器的主输出口（OUT）对信号的衰减（即插入损耗）很小，一般只有1dB左右，而分支口（TAP）或（BR）的衰减则根据实际的型号不同。分支器的衰减可以根据实际需求配置，一般从8~30dB不等。正是由于分支器的OUT衰减小，在实际应用中，一般是多个分支器串接起来使用，用于同一条主线上多个终端的信号分配。
而分配器就是一个输入口（IN），多个输出口（OUT），它的作用是将信号平衡分配给每个输出口。衰减值大致是多一个端口多衰减2dB；二分配器的衰减是4dB，三分配器是6dB。如三分配器的进线信号是100dB，则三个输出口（OUT）的信号就是100-6=94dB，所以分配器叫平衡分配信号。在实际应用中，多用于需要信号平衡分配的场合及楼层主干线分配信号，如某酒店宾馆共6个楼层，前端机房则在进线位置装一个六分配器即可。
分支/分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用。这在高频宽带电路中是非常重要的
