有正反转功能的变频器

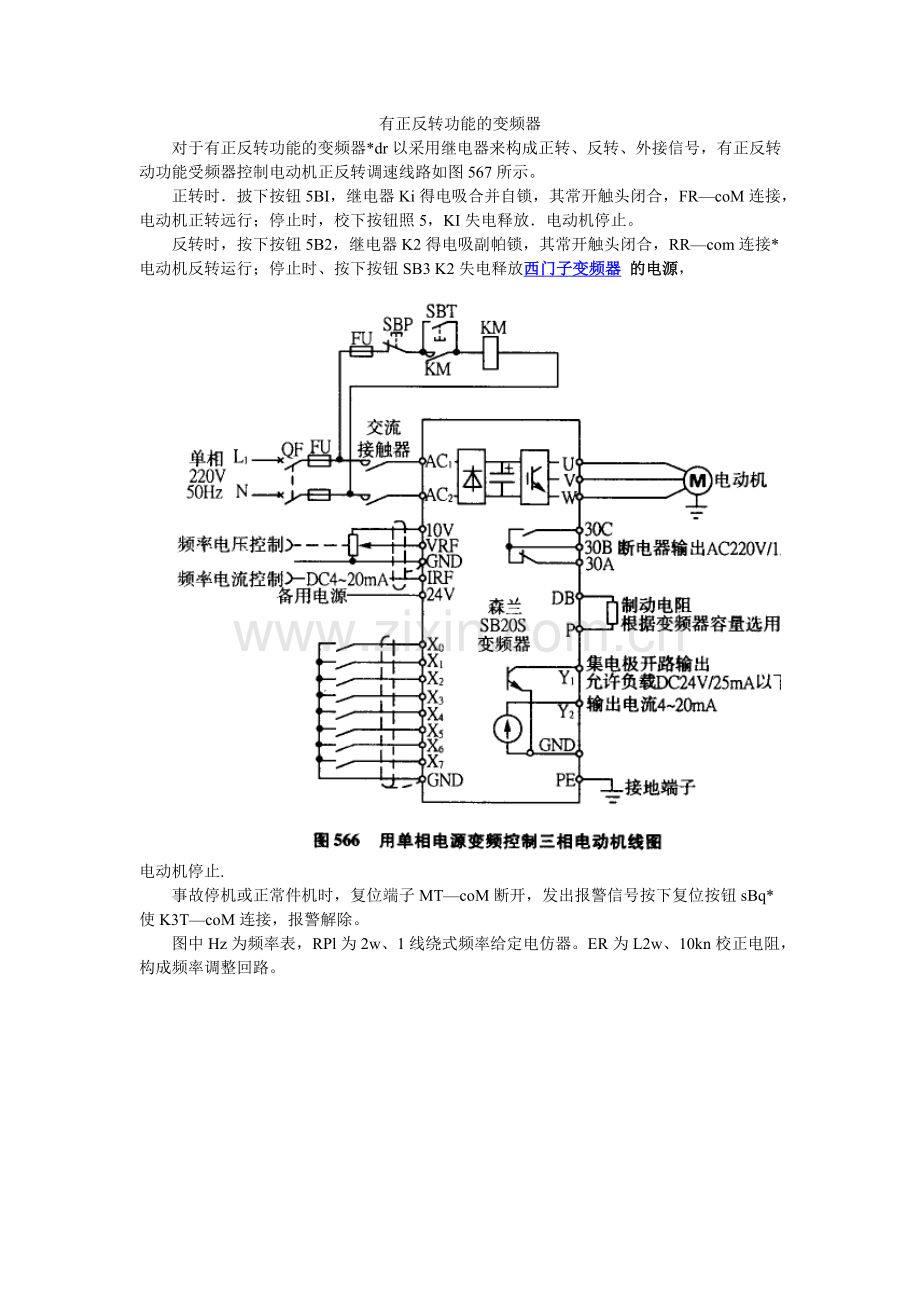

对于有正反转功能的变频器*dr以采用继电器来构成正转、反转、外接信号，有正反转动功能受频器控制电动机正反转调速线路如图567所示。
正转时．披下按钮5BI，继电器Ki得电吸合并自锁，其常开触头闭合，FR—coM连接，电动机正转远行；停止时，校下按钮照5，KI失电释放．电动机停止。
反转时，按下按钮5B2，继电器K2得电吸副帕锁，其常开触头闭合，RR—com连接*电动机反转运行；停止时、按下按钮SB3 K2失电释放西门子变频器 的电源，

电动机停止.
事故停机或正常件机时，复位端子MT—coM断开，发出报警信号按下复位按钮sBq*使K3T—coM连接，报警解除。
图中Hz为频率表，RPl为2w、1线绕式频率给定电仿器。ER为L2w、10kn校正电阻，构成频率调整回路。
