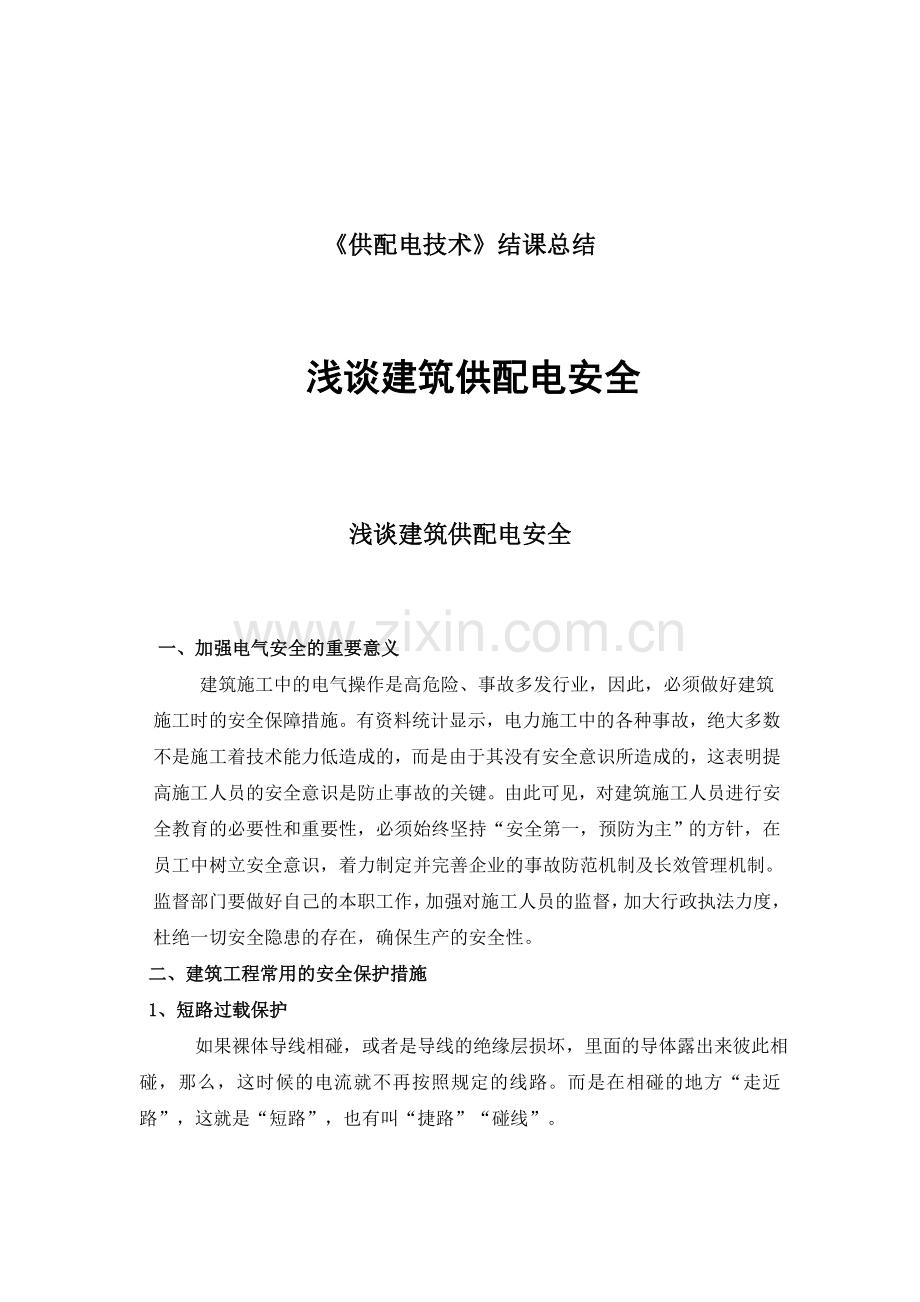

《供配电技术》结课总结

浅谈建筑供配电安全

浅谈建筑供配电安全

一、加强电气安全的重要意义
建筑施工中的电气操作是高危险、事故多发行业，因此，必须做好建筑施工时的安全保障措施。有资料统计显示，电力施工中的各种事故，绝大多数不是施工着技术能力低造成的，而是由于其没有安全意识所造成的，这表明提高施工人员的安全意识是防止事故的关键。由此可见，对建筑施工人员进行安全教育的必要性和重要性，必须始终坚持“安全第一，预防为主”的方针，在员工中树立安全意识，着力制定并完善企业的事故防范机制及长效管理机制。监督部门要做好自己的本职工作，加强对施工人员的监督，加大行政执法力度，杜绝一切安全隐患的存在，确保生产的安全性。
二、建筑工程常用的安全保护措施
1、短路过载保护
如果裸体导线相碰，或者是导线的绝缘层损坏，里面的导体露出来彼此相碰，那么，这时候的电流就不再按照规定的线路。而是在相碰的地方“走近路”，这就是“短路”，也有叫“捷路”“碰线”。

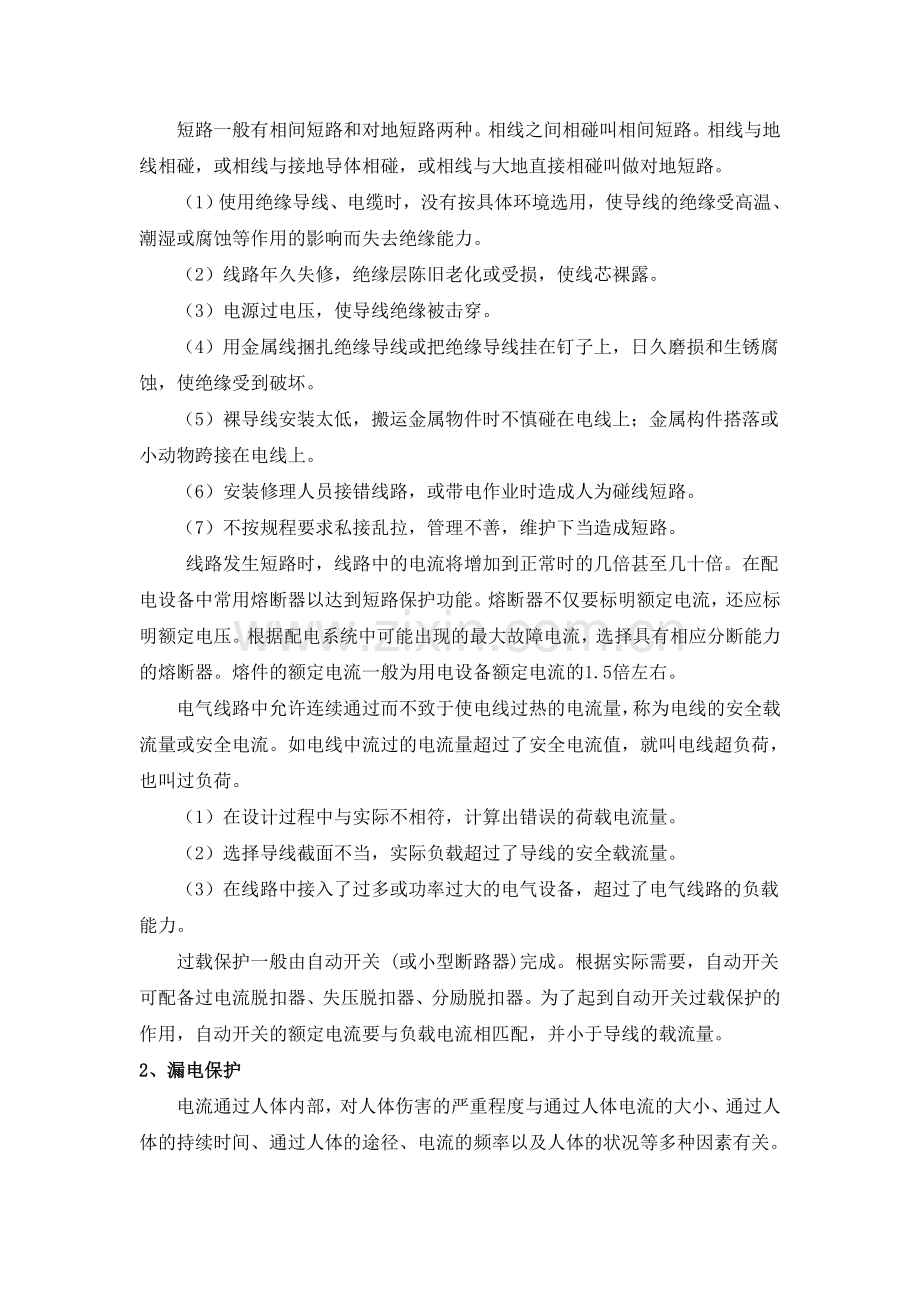

短路一般有相间短路和对地短路两种。相线之间相碰叫相间短路。相线与地线相碰，或相线与接地导体相碰，或相线与大地直接相碰叫做对地短路。
（1）使用绝缘导线、电缆时，没有按具体环境选用，使导线的绝缘受高温、潮湿或腐蚀等作用的影响而失去绝缘能力。
（2）线路年久失修，绝缘层陈旧老化或受损，使线芯裸露。
（3）电源过电压，使导线绝缘被击穿。
（4）用金属线捆扎绝缘导线或把绝缘导线挂在钉子上，日久磨损和生锈腐蚀，使绝缘受到破坏。
（5）裸导线安装太低，搬运金属物件时不慎碰在电线上；金属构件搭落或小动物跨接在电线上。
（6）安装修理人员接错线路，或带电作业时造成人为碰线短路。
（7）不按规程要求私接乱拉，管理不善，维护下当造成短路。
线路发生短路时，线路中的电流将增加到正常时的几倍甚至几十倍。在配电设备中常用熔断器以达到短路保护功能。熔断器不仅要标明额定电流，还应标明额定电压。根据配电系统中可能出现的最大故障电流，选择具有相应分断能力的熔断器。熔件的额定电流一般为用电设备额定电流的1.5倍左右。
电气线路中允许连续通过而不致于使电线过热的电流量，称为电线的安全载流量或安全电流。如电线中流过的电流量超过了安全电流值，就叫电线超负荷，也叫过负荷。
（1）在设计过程中与实际不相符，计算出错误的荷载电流量。
（2）选择导线截面不当，实际负载超过了导线的安全载流量。
（3）在线路中接入了过多或功率过大的电气设备，超过了电气线路的负载能力。
过载保护一般由自动开关 (或小型断路器)完成。根据实际需要，自动开关可配备过电流脱扣器、失压脱扣器、分励脱扣器。为了起到自动开关过载保护的作用，自动开关的额定电流要与负载电流相匹配，并小于导线的载流量。
2、漏电保护
电流通过人体内部，对人体伤害的严重程度与通过人体电流的大小、通过人体的持续时间、通过人体的途径、电流的频率以及人体的状况等多种因素有关。特别是电流的大小和通过时间之间有着十分密切的关系。目前，我国和西欧及日本一样，对于漏电保护器取30毫安/秒作为设计依据。根据各国经验，这样的漏电保护器，可以满足触电保护的要求，具有足够的安全性。
在建筑工程中漏电保护方式一般采用分支线保护和末端保护相结合的分级保护方式，并以末端保护为主。这样，可尽量缩小发生人身触电及故障时所引起的停电范围，不影响其他设备或用户的用电，便于查找故障，提高供电系统的可靠性。漏电保护器不同于其他电气产品，由于它关系到人身安全，因此选用时必须注意以下原则：(1)必须符合国家标准GB6829—86《漏电电流动作保护器》的要求，并具有中国电工产品认证委员会(缩写为CCEE)的认证标志;(2)应经有关专业部门检测并试验合格的报告证明文件;(3)应符合漏电保护方式对其额定漏电动作电流及分断时间的要求，并满足分级保护的级间协调原则。
3、接地保护
设备的某部分与土壤之间作良好的电气连接，叫做接地。与土壤直接接触的金属物件，叫做接地体或接地极。当电气设备发生接地故障时，电流就通过接地体向大地作半球形散开，这一电流叫做接地短路电流。试验证明，在距单根接地体或接地短路点20m左右的地方，实际上流散电阻已趋近于零，也就是这里的电位己趋近于零。凡电位趋近于零的地方，即距接地体或接地短路点20m以上的地方，就叫做电气的“地”或“大地”。接地电阻并不是一成不变的，是随着时间的推移、地下水位的变化以及土壤导电率的变化而变化。所以规范第24章要求接地装置必须在地面以上按设计要求位置设测试点。每单项工程不宜少于两个测试点。
按接地作用的不同可分为工作接地、保护接地、重复接地和防雷接地、静电接地、屏蔽接地或隔离接地等 。
（1）工作接地。为了保证电气设备在正常和事故情况下可靠地工作而进行的接地，叫做工作接地，如变压器中性点直接接地。
（2）保护接地。为了保证人身安全，防止触电事故，把在故障情况下可能呈现危险的对地电压的金属部分同大地紧密地连接起来，叫做保护接地。对电力系统来说，保护接地的方法一般只适用于中性点不接地的电网中，只有在这种电网中，凡有金属外壳及构件的用电设备才可以采用保护接地来保证人身安全。
（3）重复接地。在中性点直接接地的低压系统中，为确保零线安全可靠，除在电源 (如变压器)中性点进行工作接地外，还必须在零线的其他地方进行必要的重复接地。比如电缆和架空线在引入到建筑物处，零线应重复接地，如果不进行重复接地，则在零线发生断线并有一相碰壳时，接在断线后面的所有设备的外壳都将呈现接近于相电压的对地电压，这是很危险的。
（4）防雷接地。为了防止雷电的危害而进行的接地，叫做防雷接地。防雷接地作用不言而喻，不接地就无法对地泄放雷电流。规范对利用建筑物基础和主体钢筋做接地极和引下线以及人工接地装置、接闪器的安装作了具体要求。设计对防雷接地阻值都给出了参数，接地体和引下线完成后要测试，接闪器完成后整个系统才能测试。人工接地引下线要顺直，不存在死角，引下线金属保护管要与引下线做电气连通。避雷带形成等电位可防静电危害。人工接地装置接地体间距不小于5m是为了降低接地体屏蔽作用。
三、加强电气设备管理
施工现场使用的电气原器件其产品的设计一般为通用型。很多不适应施工现场和使用环境（多尘、室外、潮湿、移动，加上高温季节等），很多电器（漏电开关、空气开关等）新的产品参数正确、状态正常，使用一段时间后动作迟缓，漏电动作数据不准确，甚至失效。
现在施工现场使用的电焊机需另配置二次侧空载降压保护器，为操作方便或减少费用支出，部分在用电焊机未配置二次侧空载降压保护器或损坏后不及时修复、更换，而采取短接措施（使二次侧空载降压保护器切除）；电焊机二次侧搭铁线损坏或遗失后不及时添置，而用钢筋、扁钢等代用；施工企业为降低成本而采购低价的电气产品，部分是劣质产品，这些电气产品的技术参数不稳定，安全性能差，在该动作时不动作，从而导致触电事故的发生；不按产品技术要求使用电气设备，如电焊机搭铁线采用钢筋或扁钢代替等。
对于上述的错误做法，管理部门应该对施工现场使用的漏电开关、电焊机二次侧空载降压保护器、手持电动工具等进行定期检测，施工企业无检测能力的可委托检测机构进行检测。管理部门应对进入施工现场的用（配）电设备、电焊机二次侧空载降压保护器、漏电空气开关等关键电器元器件进行监控，要防止劣质电气器件进入施工现场，对质量与性能稳定性存在问题的产品及时向施工企业进行反馈。施工企业要加强对新购置电器设备的管理，认真按照安全保护体系的要求进行验收，杜绝不合格电器设备进入施工现场。强化施工现场用电的定期巡查、保养、维修工作责任制，项目管理部加强督促检查，对现场电工的工作质量进行监督记录，确保施工用电设备安全防护装置齐全、有效，用电资料记录齐全。
