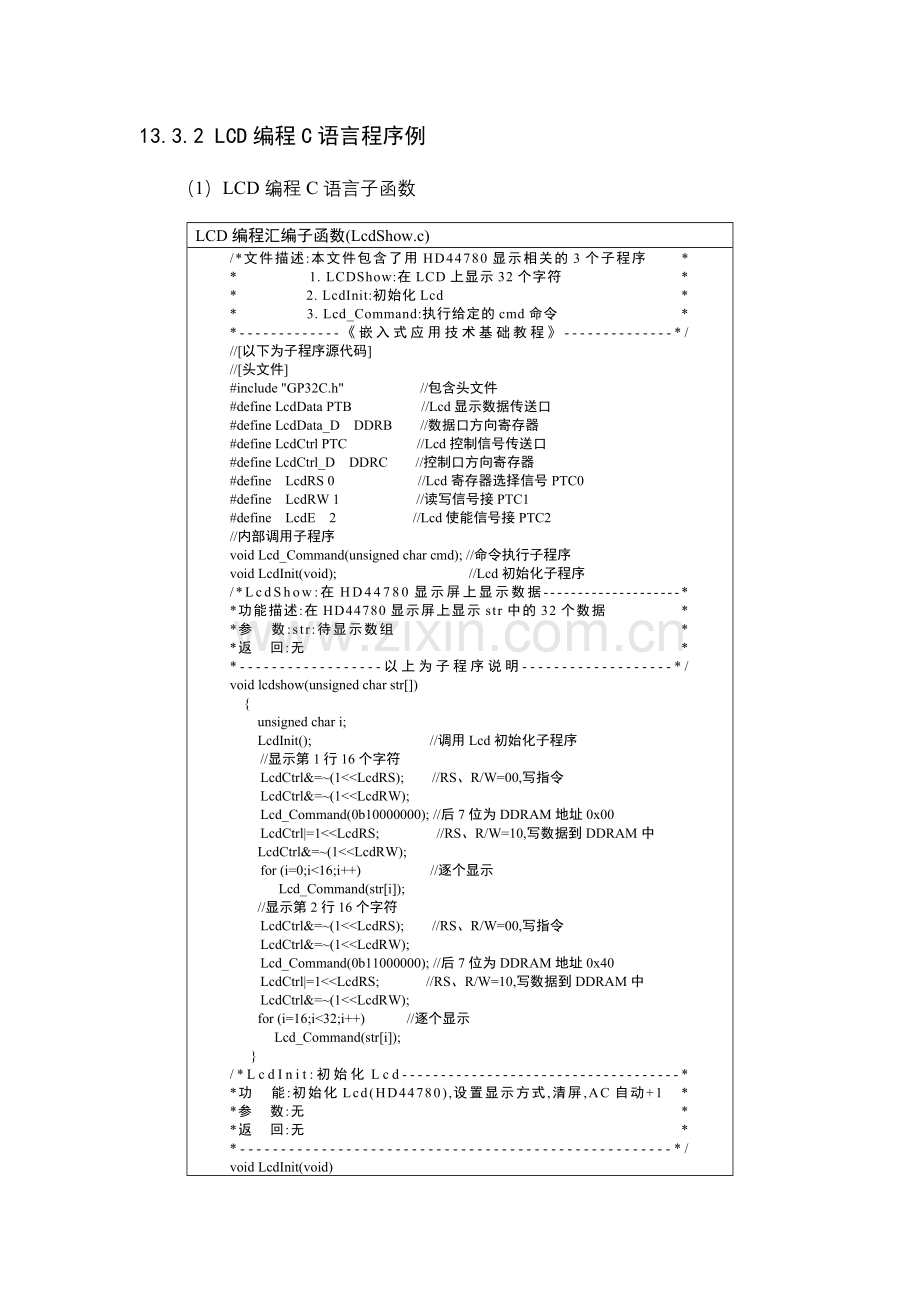

13.3.2 LCD编程C语言程序例
（1）LCD编程C语言子函数
LCD编程汇编子函数(LcdShow.c)
/*文件描述:本文件包含了用HD44780显示相关的3个子程序 *
* 1. LCDShow:在LCD上显示32个字符 *
* 2. LcdInit:初始化Lcd *
* 3. Lcd_Command:执行给定的cmd命令 *
*-------------《嵌入式应用技术基础教程》--------------*/
//[以下为子程序源代码]
//[头文件]
#include "GP32C.h" //包含头文件
#define LcdData PTB //Lcd显示数据传送口
#define LcdData_D DDRB //数据口方向寄存器
#define LcdCtrl PTC //Lcd控制信号传送口
#define LcdCtrl_D DDRC //控制口方向寄存器
#define LcdRS 0 //Lcd寄存器选择信号PTC0
#define LcdRW 1 //读写信号接PTC1
#define LcdE 2 //Lcd使能信号接PTC2
//内部调用子程序
void Lcd_Command(unsigned char cmd); //命令执行子程序
void LcdInit(void); //Lcd初始化子程序
/*LcdShow:在HD44780显示屏上显示数据--------------------*
*功能描述:在HD44780显示屏上显示str中的32个数据 *
*参 数:str:待显示数组 *
*返 回:无 *
*------------------以上为子程序说明-------------------*/
void lcdshow(unsigned char str[])
{
unsigned char i;
LcdInit(); //调用Lcd初始化子程序
//显示第1行16个字符
LcdCtrl&=~(1<<LcdRS); //RS、R/W=00,写指令
LcdCtrl&=~(1<<LcdRW);
Lcd_Command(0b10000000); //后7位为DDRAM地址0x00
LcdCtrl|=1<<LcdRS; //RS、R/W=10,写数据到DDRAM中
LcdCtrl&=~(1<<LcdRW);
for (i=0;i<16;i++) //逐个显示
Lcd_Command(str[i]);
//显示第2行16个字符
LcdCtrl&=~(1<<LcdRS); //RS、R/W=00,写指令
LcdCtrl&=~(1<<LcdRW);
Lcd_Command(0b11000000); //后7位为DDRAM地址0x40
LcdCtrl|=1<<LcdRS; //RS、R/W=10,写数据到DDRAM中
LcdCtrl&=~(1<<LcdRW);
for (i=16;i<32;i++) //逐个显示
Lcd_Command(str[i]);
}
/*LcdInit:初始化Lcd------------------------------------*
*功 能:初始化Lcd(HD44780),设置显示方式,清屏,AC自动+1 *
*参 数:无 *
*返 回:无 *
*-----------------------------------------------------*/

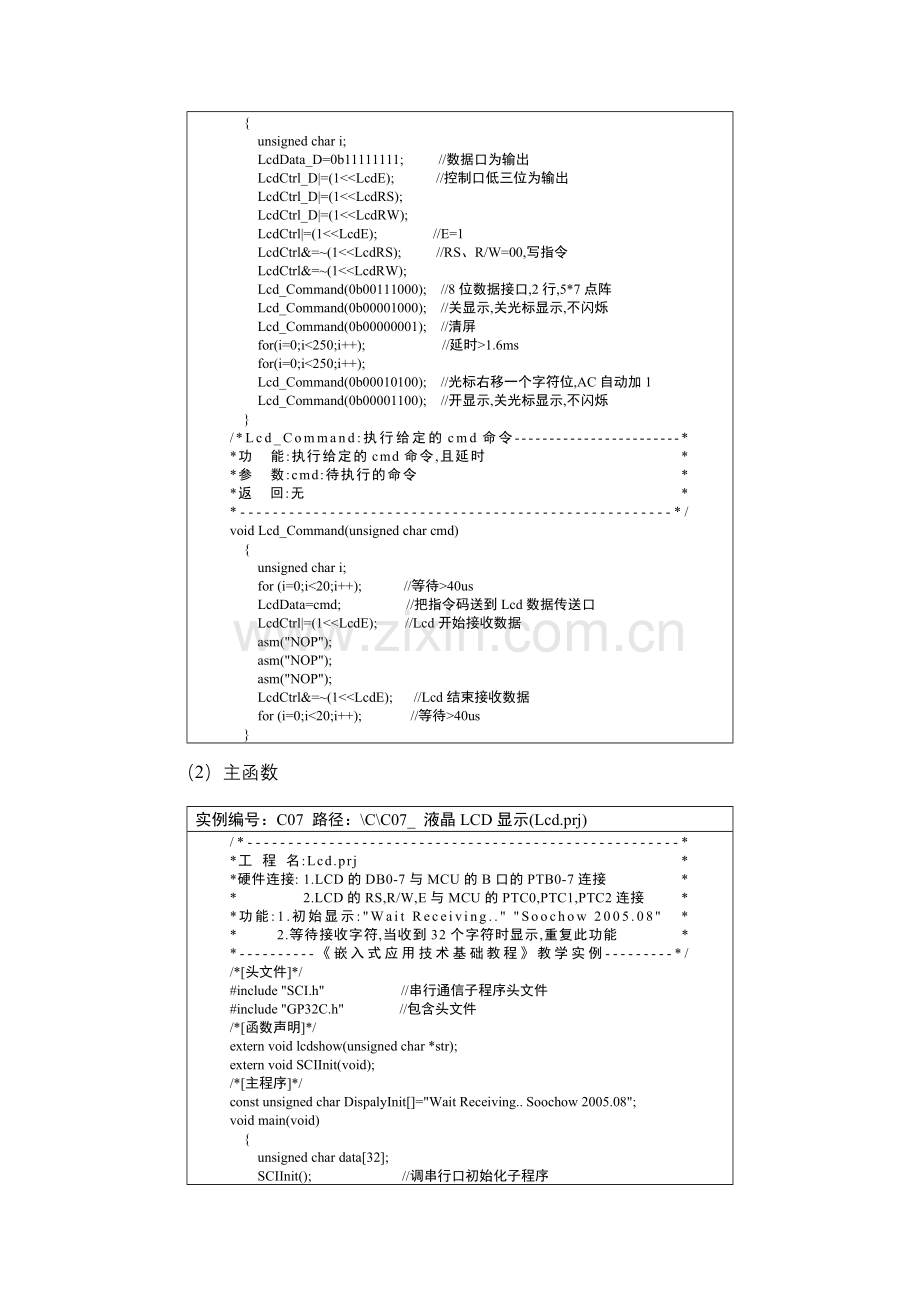

void LcdInit(void)
{
unsigned char i;
LcdData_D=0b11111111; //数据口为输出
LcdCtrl_D|=(1<<LcdE); //控制口低三位为输出
LcdCtrl_D|=(1<<LcdRS);
LcdCtrl_D|=(1<<LcdRW);
LcdCtrl|=(1<<LcdE); //E=1
LcdCtrl&=~(1<<LcdRS); //RS、R/W=00,写指令
LcdCtrl&=~(1<<LcdRW);
Lcd_Command(0b00111000); //8位数据接口,2行,5*7点阵
Lcd_Command(0b00001000); //关显示,关光标显示,不闪烁
Lcd_Command(0b00000001); //清屏
for(i=0;i<250;i++); //延时>1.6ms
for(i=0;i<250;i++);
Lcd_Command(0b00010100); //光标右移一个字符位,AC自动加1
Lcd_Command(0b00001100); //开显示,关光标显示,不闪烁
}
/*Lcd_Command:执行给定的cmd命令------------------------*
*功 能:执行给定的cmd命令,且延时 *
*参 数:cmd:待执行的命令 *
*返 回:无 *
*-----------------------------------------------------*/
void Lcd_Command(unsigned char cmd)
{
unsigned char i;
for (i=0;i<20;i++); //等待>40us
LcdData=cmd; //把指令码送到Lcd数据传送口
LcdCtrl|=(1<<LcdE); //Lcd开始接收数据
asm("NOP");
asm("NOP");
asm("NOP");
LcdCtrl&=~(1<<LcdE); //Lcd结束接收数据
for (i=0;i<20;i++); //等待>40us
}
（2）主函数
实例编号：C07 路径：\C\C07_ 液晶LCD显示(Lcd.prj)
/*-----------------------------------------------------*
*工 程 名:Lcd.prj *
*硬件连接: 1.LCD的DB0-7与MCU的B口的PTB0-7连接 *
* 2.LCD的RS,R/W,E与MCU的PTC0,PTC1,PTC2连接 *
*功能:1.初始显示:"Wait Receiving.." "Soochow 2005.08" *
* 2.等待接收字符,当收到32个字符时显示,重复此功能 *
*----------《嵌入式应用技术基础教程》教学实例---------*/
/*[头文件]*/
#include "SCI.h" //串行通信子程序头文件
#include "GP32C.h" //包含头文件
/*[函数声明]*/
extern void lcdshow(unsigned char *str);
extern void SCIInit(void);
/*[主程序]*/
const unsigned char DispalyInit[]="Wait Receiving.. Soochow 2005.08";
void main(void)
{
unsigned char data[32];
SCIInit(); //调串行口初始化子程序
lcdshow((unsigned char *)DispalyInit);
//程序总循环入口
while(1)
{
//接收PC机发送的32个数据,并存放到data数组中
if (SCIReN(32,data)==0)
//调用显示子程序把字符串送LCD显示
lcdshow((unsigned char *)data);
}
}
