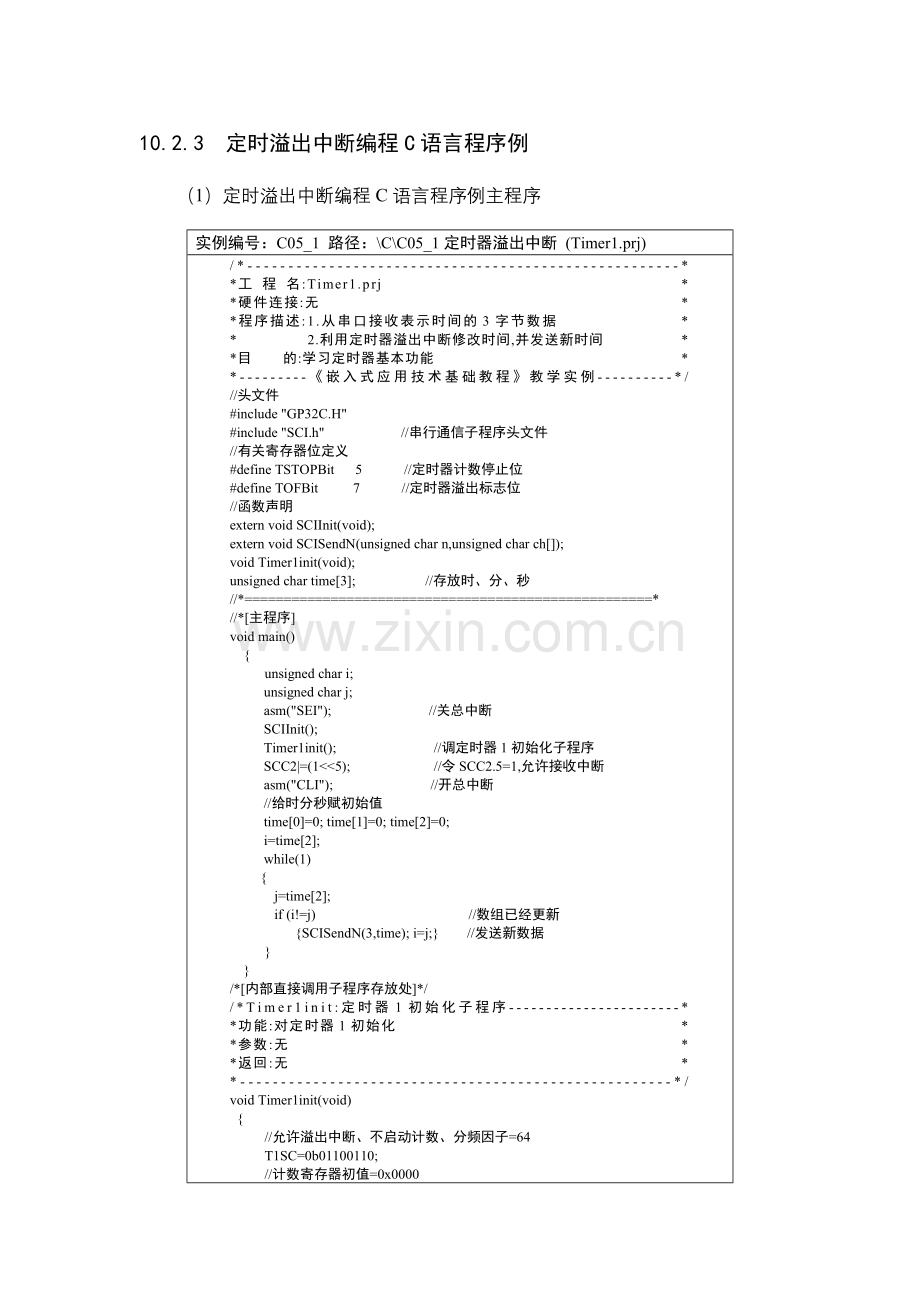

10.2.3 定时溢出中断编程C语言程序例
（1）定时溢出中断编程C语言程序例主程序
实例编号：C05_1 路径：\C\C05_1定时器溢出中断 (Timer1.prj)
/*-----------------------------------------------------*
*工 程 名:Timer1.prj *
*硬件连接:无 *
*程序描述:1.从串口接收表示时间的3字节数据 *
* 2.利用定时器溢出中断修改时间,并发送新时间 *
*目 的:学习定时器基本功能 *
*---------《嵌入式应用技术基础教程》教学实例----------*/
//头文件
#include "GP32C.H"
#include "SCI.h" //串行通信子程序头文件
//有关寄存器位定义
#define TSTOPBit 5 //定时器计数停止位
#define TOFBit 7 //定时器溢出标志位
//函数声明
extern void SCIInit(void);
extern void SCISendN(unsigned char n,unsigned char ch[]);
void Timer1init(void);
unsigned char time[3]; //存放时、分、秒
//*====================================================*
//*[主程序]
void main()
{
unsigned char i;
unsigned char j;
asm("SEI"); //关总中断
SCIInit();
Timer1init(); //调定时器1初始化子程序
SCC2|=(1<<5); //令SCC2.5=1,允许接收中断
asm("CLI"); //开总中断
//给时分秒赋初始值
time[0]=0; time[1]=0; time[2]=0;
i=time[2];
while(1)
{
j=time[2];
if (i!=j) //数组已经更新
{SCISendN(3,time); i=j;} //发送新数据
}
}
/*[内部直接调用子程序存放处]*/
/*Timer1init:定时器1初始化子程序-----------------------*
*功能:对定时器1初始化 *
*参数:无 *
*返回:无 *
*-----------------------------------------------------*/
void Timer1init(void)
{
//允许溢出中断、不启动计数、分频因子=64
T1SC=0b01100110;
//计数寄存器初值=0x0000
T1CNTH=0x00; T1CNTL=0x00;
//1秒产生1次溢出中断,计数寄存器=1×(2457600/64)=9600
T1MODH=0x96; T1MODL=0x00;
//允许定时器1计数寄存器计数
T1SC&=~(1<<TSTOPBit);
}

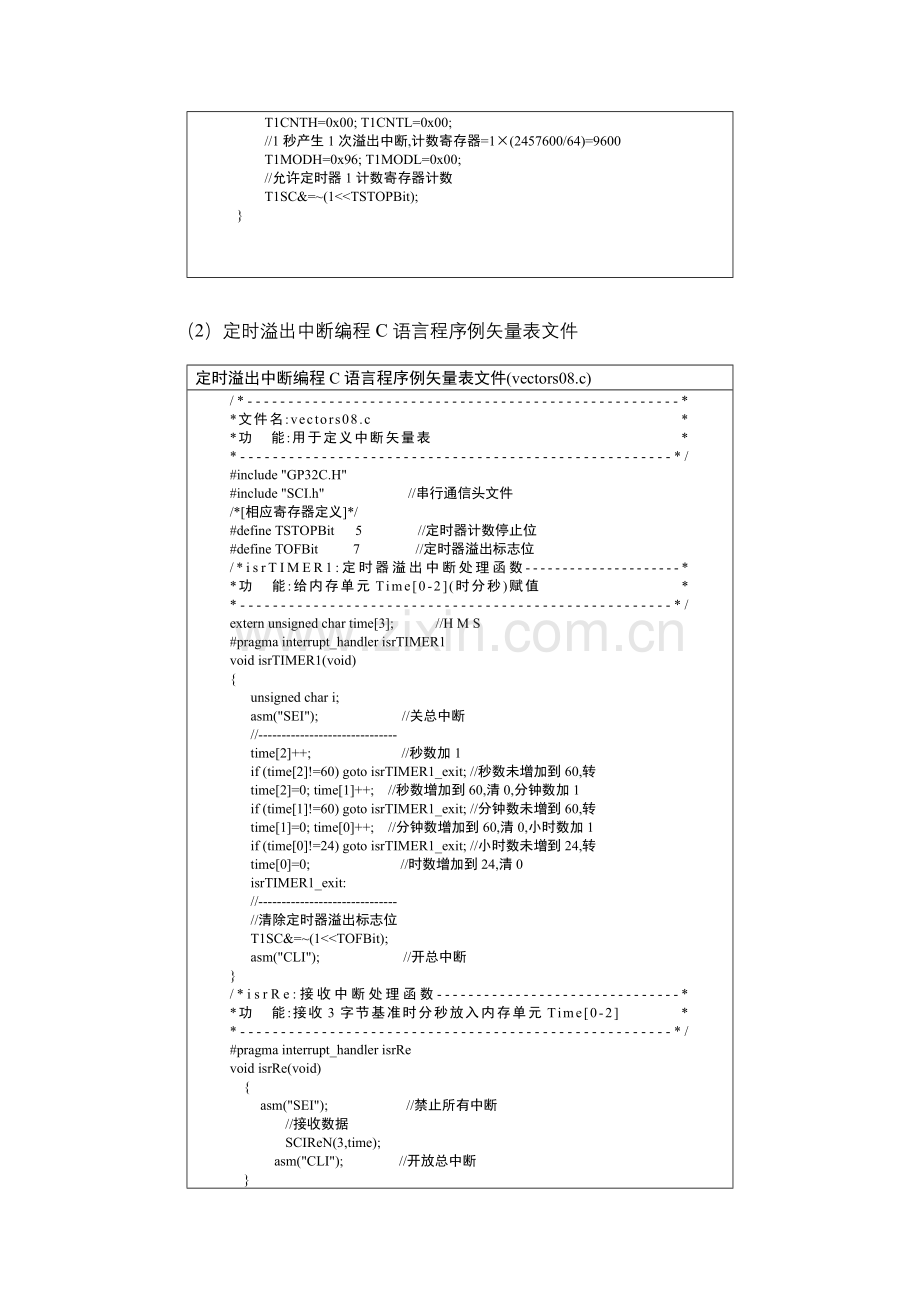

（2）定时溢出中断编程C语言程序例矢量表文件
定时溢出中断编程C语言程序例矢量表文件(vectors08.c)
/*-----------------------------------------------------*
*文件名:vectors08.c *
*功 能:用于定义中断矢量表 *
*-----------------------------------------------------*/
#include "GP32C.H"
#include "SCI.h" //串行通信头文件
/*[相应寄存器定义]*/
#define TSTOPBit 5 //定时器计数停止位
#define TOFBit 7 //定时器溢出标志位
/*isrTIMER1:定时器溢出中断处理函数---------------------*
*功 能:给内存单元Time[0-2](时分秒)赋值 *
*-----------------------------------------------------*/
extern unsigned char time[3]; //H M S
#pragma interrupt_handler isrTIMER1
void isrTIMER1(void)
{
unsigned char i;
asm("SEI"); //关总中断
//------------------------------
time[2]++; //秒数加1
if (time[2]!=60) goto isrTIMER1_exit; //秒数未增加到60,转
time[2]=0; time[1]++; //秒数增加到60,清0,分钟数加1
if (time[1]!=60) goto isrTIMER1_exit; //分钟数未增到60,转
time[1]=0; time[0]++; //分钟数增加到60,清0,小时数加1
if (time[0]!=24) goto isrTIMER1_exit; //小时数未增到24,转
time[0]=0; //时数增加到24,清0
isrTIMER1_exit:
//------------------------------
//清除定时器溢出标志位
T1SC&=~(1<<TOFBit);
asm("CLI"); //开总中断
}
/*isrRe:接收中断处理函数-------------------------------*
*功 能:接收3字节基准时分秒放入内存单元Time[0-2] *
*-----------------------------------------------------*/
#pragma interrupt_handler isrRe
void isrRe(void)
{
asm("SEI"); //禁止所有中断
//接收数据
SCIReN(3,time);
asm("CLI"); //开放总中断
}
//未定义的中断处理函数,本函数不能删除
#pragma interrupt_handler isrDummy
void isrDummy(void)
{
}
#pragma abs_address:0xffdc //中断向量表起始地址
void (* const _vectab[])(void) = {
isrDummy, //时基中断
isrDummy, //AD转换中断
isrDummy, //键盘中断
isrDummy, //SCI TC/TE
isrRe, //SCI RF/IDLE
isrDummy, //SCI PE/FE/NF/OR
isrDummy, //SPI TE
isrDummy, //SPI MOD/OVR/RF
isrDummy, //TIM2溢出中断
isrDummy, //TIM2通道1
isrDummy, //TIM2通道0
isrTIMER1, //TIM1溢出中断
isrDummy, //TIM1通道1
isrDummy, //TIM1通道0
isrDummy, //CGM
isrDummy, //IRQ
isrDummy //SWI
//RESET也是中断，定义在 crt08.o中
};
#pragma end_abs_address
