GSM无线传播理论.ppt

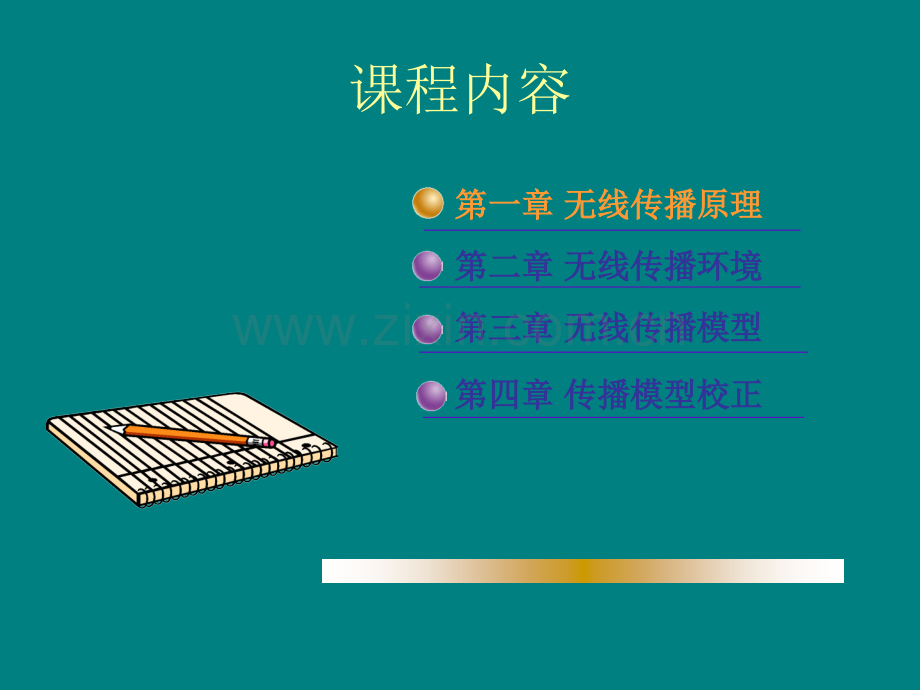

无线传播理论课程内容第一章第一章 无线传播原理无线传播原理 第二章第二章 无线传播环境无线传播环境 第三章第三章 无线传播模型无线传播模型 第四章第四章 传播模型校正传播模型校正 频谱划分划分不同的频段内的频率具有不同的传播特性不同的频段内的频率具有不同的传播特性直射波及地面反射波（最一般的传播形式）对流层反射波（传播具有很大的随机性）山体绕射波（阴影区域信号来源）电离层反射波（超视距通讯途径）传播途径播途径建筑物反射波建筑物反射波绕射波绕射波直达波直达波地面反射波地面反射波传播途径播途径课程内容第一章第一章 无线传播原理无线传播原理 第二章第二章 无线传播环境无线传播环境 第三章第三章 无线传播模型无线传播模型 第四章第四章 传播模型校正传播模型校正 无无线传播播环境境电波传播受地形结构和人为环境的影响，无线传播环境直接决定传播模型的选取。影响环境的主要因素：自然地形（高山、丘陵、平原、水域）人工建筑的数量、分布、材料特性 该区域植被特征 天气状况 自然和人为的电磁噪声状况 人为环境 乡村地区 准郊区 郊区 市区 地形结构 开阔区 平滑地形 丘陵地形 山区 无无线传播播环境境信号衰落信号衰落距离距离(m)接收功率接收功率(dBm)102030-20-40-60慢衰落慢衰落快衰落快衰落信号衰落信号衰落抗快衰落措施分集时间分集 符号交织、检错、纠错编码空间分集 采用主、分集天线接收。主、分集天线的接收信号不具有同时衰减的特性。基站接收机对一定时间范围内不同时延信号的均衡能力也是一种空间分集的形式。频率分集 GSM通信采用跳频起源于反射，主要指到达接收机的主信号和其他多径信号在空间传输时间差异而带来的同频干扰问题 发射信号来自远离接收天线的物体时间色散色散解解 决决自适应均衡技术、站址调整自适应均衡技术、站址调整Ploss=32.44+20lgfMHz+20lgdkm设f=900MHz，该传播损耗可描述为：Ploss=91.52+20lgd =L0+10lgdL0=91.52=2路径损耗斜率在实际通信环境中，一般在3至5之间 自由空间传播损耗自由空间传播损耗传播播损耗耗传播播损耗耗平坦地形传播损耗平坦地形传播损耗Ploss=10lgd-20lghb-20lghm=4 路径损耗斜率hb：基站天线高度hm：移动台高度基站天线高度增加一倍，可补偿6dB的路径损耗传播播损耗耗准平滑地形及不规则地形传播损耗准平滑地形及不规则地形传播损耗准平滑地形表面起伏平缓，起伏高度小于等于20米的地形不规则地形除了准平滑地形之外的其余地形，可按状态分为：丘陵地形、孤立山岳、倾斜地形、水陆混合地形等RTTR其它传播损耗其它传播损耗TRTR传播播损耗耗 绕射损耗 穿透损耗 地物损耗绕射射损耗耗特点电磁波在绕射点四处扩散绕射波覆盖除障碍物外的所有方向扩散损耗最为严重计算公式复杂，随不同绕射常数变化建筑物穿透建筑物穿透损耗耗XdBmWdBm穿透损耗穿透损耗=X-W=B dB电磁波穿透墙体的反射和折射 室内信号取决于建筑物的穿透损耗 室内窗口处与室内中部信号差别较大 建筑物材质对穿透损耗影响较大 电磁波的入射角对穿透损耗影响较大建筑物穿透建筑物穿透损耗耗 物体阻挡/穿透损耗为：隔墙阻挡：520dB 楼层阻挡：20dB，室内损耗值是楼层高度的函数，-1.9dB/层 家具和其它障碍物的阻挡：215dB 厚玻璃：610dB 火车车厢的穿透损耗为：1530dB 电梯的穿透损耗：30dB左右 茂密树叶损耗：10dB反射反射损耗耗地面性质水面稻田田野城市、山地、森林等效地面反射系数0.910.60.80.30.50.10.2反射损耗（dB）01246101420课程内容第一章第一章 无线传播原理无线传播原理 第二章第二章 无线传播环境无线传播环境 第三章第三章 无线传播模型无线传播模型 第四章第四章 传播模型校正传播模型校正 无无线传播模型播模型传播模型用于预测地形、障碍物及人为环境对电波传播中路径损耗的影响。GSM常用传播模型常用传播模型 Okumura(奥村)/Hata模型 适用于900M宏蜂窝预测 COST231-Hata模型 适用于1800M宏蜂窝预测 COST231 Walfish-Ikegami模型 适用于900M和1800M的微蜂窝 规划软件ASSET的传播模型 适用于900M和1800M的宏蜂窝常见传播模型常见传播模型无无线传播模型播模型无无线传播模型播模型Lp=69.55+26.16logf-13.82loghb +(44.9-65.5loghb)logd-a(hm)hb：基站天线高度；hm：移动台天线高度对中等城市或大城市：A(hm)=(1.1logf-0.7)hm-(1.56logf-0.8)对于郊区：Lps=Lp-2log(f/28)2-5.4对于开阔地：Lpo=Lp-4.78log(f)2+18.33 logf-40.94Okumura(奥村奥村)/Hata模型模型无无线传播模型播模型Ploss=K1+K2lgd+K3(Hms)+K4lg(Hms)+K5lg(Heff)+K6lg(Heff)lg(d)+K7+KclutterPathloss：路径损耗(dB)K1：与频率相关的常数K2：距离衰减常数K3、K4：移动台天线高度修正系数K5、K6：基站天线高度修正系数K7：绕射修正系数Kclutter：地物衰减修正系数d：基站与移动台之间的距离(km)Hms、Heff：移动台天线和基站天线的有效高度(m)华为规划软件华为规划软件模型模型（一）（一）K参数参考值K1146/900M Urban,154/1800M UrbanK244.90K3-2.88K40.00K5-13.82K6-6.55K7-0.70无无线传播模型播模型华为规划软件华为规划软件模型模型（二）（二）Clutter衰耗值参考值Inland Water-3.00Wetland-3.00Open Areas-2.00Rangeland-1.00Forest13.00Industrial&Commercial Areas5.00Village-2.90Parallel_Low_Buildings-2.50Suburban-2.50Urban0Dense urban5High Building16无无线传播模型播模型应用环境最低接收功率备注：手机接收电平=天线口功率-路径传播损耗大楼室内-70dBm手机灵敏度-102dBm，快衰落保护3dB，慢衰落保护7dB，穿透损耗16dB，干扰保护2dB，环境噪声2dB小卧车内，或市区一般建筑物一层室内-80dBm手机灵敏度-102dBm，快衰落保护3dB，慢衰落保护5dB，穿透损耗10dB，干扰保护2dB，环境噪声2dB室外-90dBm手机灵敏度-102dBm，快衰落保护3dB，慢衰落保护5dB，干扰保护2dB，环境噪声2dB课程内容第一章第一章 无线传播原理无线传播原理 第二章第二章 无线传播环境无线传播环境 第三章第三章 无线传播模型无线传播模型 第四章第四章 传播模型校正传播模型校正 模型校正模型校正 目的：通过连续波（CW）测试，校正传播模型参数，增加 无线覆盖预测的准确性。即将连续波测试结果与预测结果 相比较，调整模型中的K参数，使模型符合实际地理环境。采样符合李氏定律：40波长，采样50个样点 校正方法：最小方差法模型校正模型校正 站点站点选取取服务区内具有代表性的传播环境，如 密集城区、一般城区、郊区等，分别 选取测试点站址的选择原则是要使它能覆盖足够 多的地物类型（电子地图提供）对每一种人为环境，最好有三个或三 个以上的测试站点，以尽可能消除位 置因素 模型校正模型校正 测试设备 基站系统-发射天线-馈线-高功放-高频信号源 测试系统-GPS-测试软件-便携机-测试接收机模型校正模型校正 天天馈数据确定数据确定采用全向天线记录天线高度、增益、基站发射功率模型校正模型校正 测试路路线确定确定考虑点不同距离不同方向的测试数据某个距离至少45个测试数据以消除位置影响尽可能经过各种地物尽量避免高速公路车速上限：Vmax=0.8/Tsample螺旋测试路径模型校正模型校正 数字地数字地图 数字高程模型DEM 地物覆盖模型DOM 线状地物模型LDM 建筑物矢量模型BDM数字化地图的数据数字化地图的精度 城区宏蜂窝20M精度 微蜂窝预测选5M精度 郊区农村50M/100M精度深圳市区模型校正结果(深圳密集市区)K1=164.20K2=45.00K3=-2.88K4=0K5=-13.82K6=-6.55K7=0.20模型校正模型校正实例例模型校正模型校正实例例
