Revit机电管线综合应用PPT课件.ppt

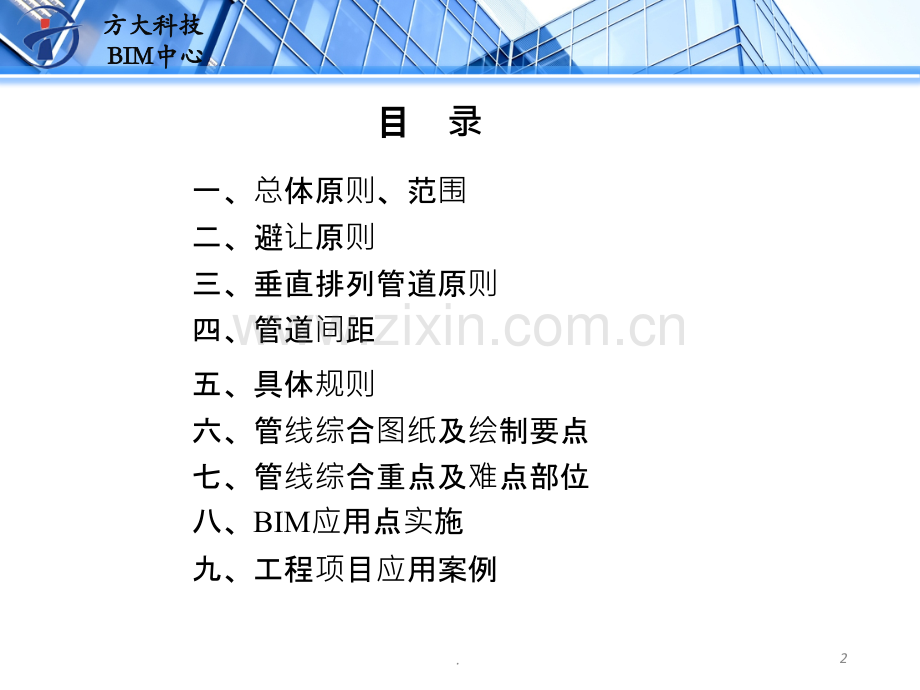

Revit机机电管管线综合合应用用河南方大建筑科技有限公司河南方大建筑科技有限公司1.方大科技方大科技 BIM BIM中心中心一、总体原则、范围目目 录5二、避让原则四、管道间距三、垂直排列管道原则五、具体规则七、管线综合重点及难点部位六、管线综合图纸及绘制要点八、BIM应用点实施九、工程项目应用案例2.方大科技方大科技 BIM BIM中心中心一、一、总体原体原则、范、范围尽量利用梁空间，尽可能的保证吊顶高度。总体原则：3.方大科技方大科技 BIM BIM中心中心 给排水专业管线、空调通风专业管线及电气专业管线给排水管线主要包括生活给水管（其中又经常分为高、中、低区生活给水管）、排水管（雨水，污水，生活废水）、消火栓给水管（高、低区）、喷淋管（高、低区）以及生活热水管、蒸汽管等；空调通风管线主要包括空调风管、平时送排风管、消防排烟管、空调冷冻水管、空调冷却水管及冷凝水管等；由于电气专业管线占用空间较少，因此在设计管综时只是将动力、照明灯配电桥架和消防报警及开关联动等控制线桥架纳入该范围内范围：一、一、总体原体原则、范、范围4.方大科技方大科技 BIM BIM中心中心有压管让无压管二、避二、避让原原则小管让大管5.方大科技方大科技 BIM BIM中心中心施工简单让施工复杂冷水管让热水管二、避二、避让原原则6.方大科技方大科技 BIM BIM中心中心附件少让附件多临时管让永久管二、避二、避让原原则7.方大科技方大科技 BIM BIM中心中心各各类类管管线线交叉安装避交叉安装避让让原原则则表表二、避二、避让原原则8.方大科技方大科技 BIM BIM中心中心1.热介质管道在上，冷介质管道在下；2.无腐蚀介质管道在上，腐蚀介质管道在下；3.气体介质管道在上，液体介质管道在下；4.保温管道在上，不保温管道在下；5.高压管道在上，低压管道在下；6.金属管道在上，非金属管道在下；7.不经常维修管道在上；经常维修管道在下。三、垂直排列管道原三、垂直排列管道原则9.方大科技方大科技 BIM BIM中心中心四、管道四、管道四、管道四、管道间间距距距距应考虑水管外壁、空调水管、空调风管保温的厚度电气桥架、水管外壁距墙的距离，最小有100mm，与梁柱的京剧最小50mm（管道无接头），电线管与其他管道平行净距吧100mm立管管道外壁距柱净距最小50mm，距墙净距最小25mm，管径越大，净距要求越大管道上阀门不宜并列安装，尽量错开位置，若必须并列安装，阀门外壁最小净距不宜小于200mm10.方大科技方大科技 BIM BIM中心中心城镇供热管网设计规范CJJ34-2016表8.2.8施工施工规范要求范要求1 12 23 34 4室外给水设计规范GB50013-2016附录B民用建筑电气设计规范JGJ16-20168.3.6条工业与民用配电设计手册第三版表10-1111.方大科技方大科技 BIM BIM中心中心五、具体五、具体五、具体五、具体规则规则首先，应该了解结构专业各平面的梁位、梁高及板厚等；其次，了解天花的控制高度及天花的结构形式走廊净空要求通常为2200mm（具体以建筑要为准）地下车库净高：车道2400mm（至少不小于2200mm），单层车位区2200mm，双层车位区3600mm布置总则是：尽量错开、并排、向上、紧凑安装，且必须有足够的安装检修高度12.方大科技方大科技 BIM BIM中心中心六、管六、管线综合合图纸绘制制过程及注意点程及注意点 首先，必须进行大量的准备工作：将所有设备专业的每张图纸的管道逐一进行详细分析 将经细致处理后得到的空调风水管、电桥架、各种给排水管及喷淋主管汇总于一张图中。最好是将水、电气的管线复制到空调通风图中因为通风空调图纸图形相对比较复杂。汇总后对重叠的各种管道进行调整、移动,同时确定十几种管道的上、下左、右的相对位置且必须注意某些管道的特定要求按上面的避让原则13.方大科技方大科技 BIM BIM中心中心 接着要根据结构的梁位、梁高和建筑层高及安装后的高度要求，在管线密集交叉较多或管线安装高度有困难的地方。画安装剖面图同时调整管道的位置和安装高度，在必要的情况下还需调整一些管道的截面尺寸(如风管截面)。为了尽可能减少交叉点有时须调整管道的水平位置管道上下排列时,要考虑哪些管道应在上哪些在下;交叉管时,要考虑哪些管道能上绕哪些能下绕。以上所有管道尺寸的修改及位置的调整都必须与相关专业设计人员进行磋商并征得设计人员同意后,才能进行修改。同时,被修改调整过的管道其相应专业的施工图也应随之修改。六、管六、管线综合合图纸绘制制过程及注意点程及注意点14.方大科技方大科技 BIM BIM中心中心 由于管线综合图纸里包括的管线众多为了易于施工人员看图各管线的图例必须清楚且各不相同,可以考虑采用管线中夹字的图例,比如自动喷淋水管可用图例-ZP-表示给水管可-JO-，-J-，-J1-分别来表示低、中、高区的生活给水管排水管一般都可以沿用原来给排水图纸里的图例W(污水),Y(雨水)F(废水)。由于管线众多宜首先布置不能上弯的排水管以及空调风管、空调冷冻水干管、冷却水管等占空间大的管道其他管线则通过水平调整来避让或翻弯。六、管六、管线综合合图纸绘制制过程及注意点程及注意点15.方大科技方大科技 BIM BIM中心中心七、管七、管线综合重点及合重点及难点部位点部位 针对房建工程可能涉及的机房主要包括给排水机房、换热机房、消防泵房和空调机房等。机房内管道规格较大，且需要与机电设备进行连接。针对各种管线，把能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。在一些管线较多的部位，通过计算制作联合的管道支架，既节省空间，又可以节省材料，把整个机房布置得合理整齐。1、机房内管线布置16.方大科技方大科技 BIM BIM中心中心七、管七、管线综合重点及合重点及难点部位点部位2、管道竖井处 管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使管道布置凌乱。对该部位的管道进行分析，根据管道到各个楼层的出口来具体确定管道在竖井内的位置，并在竖井入口处做大样图，标明不同类型的管线的走向、管径、标高、坐标位置。17.方大科技方大科技 BIM BIM中心中心七、管七、管线综合重点及合重点及难点部位点部位3、走廊内等管线分布较为集中的部位通常走廊内的管道种类繁多，包括通风管道及冷冻水、冷凝水管道、电气桥架及分支管、消防喷洒干管及分支管道、冷热水管道及分支管等，容易产生管道纠集在一起的状况。必须充分考虑各种管道的走向及不同的布置要求，利用有限的空间，因地制宜，遵循避让原则和相关设计规范，合理的排布管道并制定这些部位的安装大样图，使各种管道合理布置。18.方大科技方大科技 BIM BIM中心中心八、八、BIM应用点用点实施施实施流程：1、对施工图纸进行审图分析；2、依据施工图纸进行各专业BIM模型创建；3、建模过程中记录发现的图纸问题，并基于专业暂定处理方式；4、将图纸问题整理形成报告，一般问题集中反馈，重大问题实时 反馈提交。交付成果文件：图纸问题报告图纸问题报告告19.方大科技方大科技 BIM BIM中心中心八、八、BIM应用点用点实施施碰撞碰撞检测报告告实施流程：1、将其他专业BIM模型链接进来，然后进行碰撞 检测；2、对碰撞检测结果进行分析；3、对空间预留进行分析；4、整理形成碰撞检测报告；交付成果文件：碰撞检测报告20.方大科技方大科技 BIM BIM中心中心八、八、BIM应用点用点实施施净空空优化化 根据优化后的BIM模型，分析各区域的净高，提出空间净空分析报告，精装点位标高控制报告或商场 业态分析报告。21.方大科技方大科技 BIM BIM中心中心八、八、BIM应用点用点实施施机机电预留洞留洞图注意事项：1、若结构已部分施工，预留洞 应优先考虑按设计图纸，然后 提出需增加或调整的洞口；2、预留洞一般将建筑洞与结构 洞分开出图；3、预留洞应标注清晰尺寸、标 注方式等。22.方大科技方大科技 BIM BIM中心中心八、八、BIM应用点用点实施施二二维图纸表达表达给 排 水 专业 图通风专业图电气专业图综合平面图管线剖面图纸管 线 轴侧图 纸23.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例1、设备管道如需穿梁，开洞尺寸必须小于1/3梁高度而且小于250，开洞位置位于梁高度的中心处。在平面中位于跨中的1/3处，同时要经过设计院结构专业同意。24.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例2、分层排布时，给水管道在上，排水管道在下，保温管道在上，不保温管道在下，小口径应尽量支撑在打口径管路上方或吊挂在大管道下面。各专业管道尽量平行敷设，最多出现两层上下敷设。25.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例3、综合管廊部位排布时，各专业应尽量分开布置。26.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例4、管廊要留有安装、维修空间，安装维修空间最小不能小于500mm，如果条件实在不允许可以改为不小于400mm。27.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例5、桥架翻弯处尽量采用上翻弯，除特殊条件外，桥架弯头均采用30翻弯，方便后期配件预制加工。28.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例6、管道交叉部位，要充分考虑管件安装间距，留足充裕空间和操作空间。管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，并列安装时间距不小于200mm。29.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例7、管道翻弯，除特殊情况外，均采用门字弯。30.方大科技方大科技 BIM BIM中心中心8、给水引入管与排水排出管的水平静距离不得小于1m。室内给水与排水管道平行敷设时最小间距不小于0.2m，交叉敷设时垂直净距离不得小于0.15m。给水管道应敷设在排水管道上面，若给水管道必须敷设在排水管道的下方时，给水管道应加套管，其长度不得小于排水管径的三倍。9、喷淋管道离吊顶间距应为管外壁离吊顶上部面层间距不小于100mm。10、污水管、雨水管、废水管等重力排水管不应上翻弯，其他管线避让重力管线。九、工程九、工程项目目应用案例用案例31.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例复杂管线节点的可视化展示32.方大科技方大科技 BIM BIM中心中心九、工程九、工程项目目应用案例用案例模型与现场比对33.方大科技方大科技 BIM BIM中心中心n谢谢观看34.
