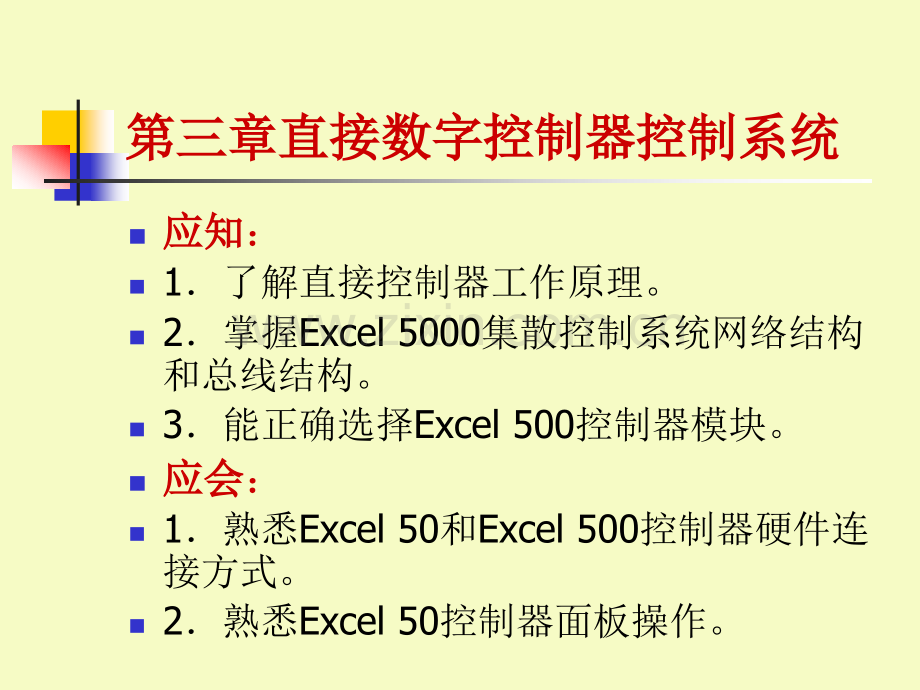

第三章直接数字控制器控制系统第三章直接数字控制器控制系统n应知应知：n1了解直接控制器工作原理。n2掌握Excel5000集散控制系统网络结构和总线结构。n3能正确选择Excel500控制器模块。n应会应会：n1熟悉Excel50和Excel500控制器硬件连接方式。n2熟悉Excel50控制器面板操作。第三章直接数字控制器控制系统第三章直接数字控制器控制系统n智能楼宇中的集散计算机控制系统智能楼宇中的集散计算机控制系统是通过通信网络系统将不同数目的是通过通信网络系统将不同数目的现场控制器与中央管理计算机连接现场控制器与中央管理计算机连接起来，共同完成各种采集、控制、起来，共同完成各种采集、控制、显示、操作和管理功能。显示、操作和管理功能。n智能楼宇中的现场控制器采用计算机技术，又称直接数字控制器（DirectDigitalController），简称DDC。第三章直接数字控制器控制系统第三章直接数字控制器控制系统n现场控制器现场控制器根据控制功能可分为专用专用控制器控制器和通用控制器通用控制器。n专用控制器专用控制器是为专用设备控制研发的控制器，如楼宇自动化系统中的空调机控制器、灯光控制器等。n通用控制器通用控制器可用于多种设备的控制且采用模块化结构，使得系统配置更为灵活。第三章直接数字控制器控制系统第三章直接数字控制器控制系统n第一节第一节直接数字控制器概述直接数字控制器概述n第二节第二节Honeywell公司的公司的Excel5000n第三节第三节HoneywellExcel控制器控制器123第三章直接数字控制器控制系统第三章直接数字控制器控制系统n一、直接数字控制器定义一、直接数字控制器定义n二、直接数字控制器的主要功能二、直接数字控制器的主要功能n三、直接数字控制器的结构及原理三、直接数字控制器的结构及原理n四、直接数字控制（四、直接数字控制（DDC）系统介绍）系统介绍1234第三章直接数字控制器控制系统第三章直接数字控制器控制系统n五、直接数字控制（五、直接数字控制（DDC）系统的优点）系统的优点n六、直接数字控制器（六、直接数字控制器（DDC）系统的费用）系统的费用n七七、直直接接数数字字控控制制器器（DDC）系系统统适适用用的的建建筑和系统筑和系统n八、直接数字控制器（八、直接数字控制器（DDC）系统特点）系统特点5678一一直接数字控制器定义直接数字控制器定义n直接数字控制器DDC(DirectDigitalController)又称下位机。直接数字控制器的“控制器”指完成被控设备特征参数与过程参数的测量，并达到控制目的的控制装置；n“数字数字”的含义是控制器利用数字电子计算机实现的含义是控制器利用数字电子计算机实现其功能要求；其功能要求；“直接直接”说明该装置在被控设备的附说明该装置在被控设备的附近，无须再通过其他装置即可实现上述全部测控功近，无须再通过其他装置即可实现上述全部测控功能。能。n它具有可靠性高、控制功能强、可编写程序，既能能独立监控有关设备，又可连网通过通信网络接受中央管理计算机的统一管理与优化管理。二二直接数字控制器的主要功能直接数字控制器的主要功能n对现场设备进行周期性的数据采集。对现场设备进行周期性的数据采集。n对采集的数据进行调整和处理（滤对采集的数据进行调整和处理（滤波、放大、转换）。波、放大、转换）。n对现场设备采集的信息进行分析和对现场设备采集的信息进行分析和运算并控制现场设备的运行状态。运算并控制现场设备的运行状态。n实时对现场设备运行状态的检查对实时对现场设备运行状态的检查对比，对异常的状态进行报警处理。比，对异常的状态进行报警处理。1234二二直接数字控制器的主要功能直接数字控制器的主要功能n根据现场采集的数据执行预定的控制根据现场采集的数据执行预定的控制算法（连续调节和顺序逻辑控制）。算法（连续调节和顺序逻辑控制）。n通过预定的程序完成各种控制功能，通过预定的程序完成各种控制功能，包括包括P控制、控制、PI控制、控制、PID控制、开关控制、开关控制、平均值控制、最大控制、平均值控制、最大/最小值控制、最小值控制、焓值计算控制、逻辑运算控制和联锁控焓值计算控制、逻辑运算控制和联锁控制等）。制等）。n对现场的设备执行各种命令（执行时对现场的设备执行各种命令（执行时间、事件响应程序、优化控制程序等）。间、事件响应程序、优化控制程序等）。567三三直接数字控制器的结构及原理直接数字控制器的结构及原理n直接数字控制器内部包含了可编程序续的处理器，采用了模块化的硬件结构。在不同的控制要求下，可以对模块进行不同的组合。执行不同的控制功能。n可编程模块化控制器是最灵活、功能最强的DDC设备。它具备通信功能，控制程序可根据要求进行编写或修改，在系统设计和使用中，主要掌握DDC的输入和输出的连接。三三直接数字控制器的结构及原理直接数字控制器的结构及原理nDDC的输入的输入/输出有四种：输出有四种：n模拟量输入（AI）n数字量输入（DI）n模拟量输出（AO）n数字量输出（DO）1234三三直接数字控制器的结构及原理直接数字控制器的结构及原理n1模拟量输入（模拟量输入（AI）n模拟量输入的物理、化学量模拟量输入的物理、化学量有温度、压力、流温度、压力、流量、液位、空气质量量、液位、空气质量等，这些物理化学量通过相应的传感器测量并经过变送器转变为标准的电信号。如：05V、010V、-10V+10V、020mA、420mA等。n这些标准的电信号与DDC的模拟量输入口连接，经过内部的A/D转换器变成数字量，再由DDC计算机进行分析处理。三三直接数字控制器的结构及原理直接数字控制器的结构及原理n2数字量输入（数字量输入（DI）nDDC计算机可以直接判断DI通道上的开关信号，并将其转化成数字信号（通为“1”、断为“0”），这些数字量经过DDC控制器进行逻辑运算和处理。nDDC控制器对外部的开关、开关量传感器进行采集。n一般数字量接口没有接外设或所接外设是断开状态时，DDC控制器将其认定为“0”，而当外设开关信号接通时，DDC控制器将其认定为“1”。三三直接数字控制器的结构及原理直接数字控制器的结构及原理n3模拟量输出（模拟量输出（AO）nDDC控制器对外部信号的采集，通过DDC控制器分析处理后再输出给输出通道。当外部需要模拟量输出时，系统经过D/A转换器转换后变成标准电信号。如：05V、010V、020mA、420mA等。n模拟量输出信号模拟量输出信号一般用来控制风阀风阀或水阀水阀，风阀和水阀，有气动执行器气动执行器和电动执行器电动执行器两种，n气动执行器气动执行器是通过DDC输出的模拟量电信号来控制电气转换器，使其输出对应的气信号来控制气动执行器。n电动执行器电动执行器是通过DDC输出模拟量电信号直接控制电动执行器。三三直接数字控制器的结构及原理直接数字控制器的结构及原理n4数字量输出（数字量输出（DO）nDDC控制器对外部信号的采集，通过DDC控制器分析处理后再输出给输出通道。n当外部需要数字量输出时，系统直接提供开关信号来驱动外部设备。n这些数字量开关信号可以是继电器的触点、NPN或PNP三极管、可控硅元件等。n它们被用来控制诸如接触器、变频器、接触器、变频器、电磁阀、照明灯电磁阀、照明灯等。四四直接数字控制（直接数字控制（DDC）系统介绍）系统介绍n1)直接数字控制（直接数字控制（DDC）系统）系统是指一个终端系统，是指一个终端系统，是机械系统中用于服务于单独区域的组成部分是机械系统中用于服务于单独区域的组成部分，例如:一个单独的风机盘管控制器、VAV控制器、热泵控制器等。n2)DDC终端是终端是DDC的应用系统的应用系统。这是应用于商业建筑的控制工业的新发展，它可提供整个建筑暖通空调系统的运行情况。n3)直接数字控制直接数字控制DDC系统的信息处理与控制的水系统的信息处理与控制的水平取决于机器设备的形式平取决于机器设备的形式，如VAV终端，其操作系统通过设置是否需加热或降温的气流温度来设定给定值，根据气流流量和给定值的最大最小流量值进行控制，也可设定的日程序、假日程序等。四四直接数字控制（直接数字控制（DDC）系统介绍）系统介绍n4)DDC控制器作为控制系统的分站主要是和现场的设备进行连接。它们之间是通过RS-485网线进行连接，利用手持式编程器和PC机可以对DDC进行编程，编程方式采用图形化编程语言。n5)可以实现比例、比例-积分、比例积分-微分、开关、最大/最小值选择、平均值、焓值、逻辑、联锁等控制功能。五五直接数字控制直接数字控制DDC系统的优点系统的优点n1简化操作简化操作2降低费用降低费用n3提高舒适性提高舒适性4无需校准无需校准n5改善控制方式改善控制方式6提高房产价值提高房产价值n7控制优越控制优越8控制灵活控制灵活n9改善居住条件改善居住条件10改善维护和服务改善维护和服务五五直接数字控制直接数字控制DDC系统的优点系统的优点n1简化操作简化操作n1)直接数字控制DDC系统是建筑物管理的有力工具，它的操作系统可方便地管理一个或多个岗位，可及时按客户要求或程序要求作出反应，DDC系统允许控制器在操作时间内同时具有其它功能，这一点是区别于传统系统的。n2)DDC系统可以单个终端获得整个建筑操作的所有信息，这就具有很强的故障诊断能力。五五直接数字控制直接数字控制DDC系统的优点系统的优点n2降低费用降低费用n1)良好的DDC系统可在能源和人力方面降低费用。n2)通过操作终端自动诊断和处理许多问题，而无需维修人员亲临现场，从而省去许多费用，降低维修成本。n3)处于不同位置的多个建筑，可由一个中心控制室统一管理和监控，而不必单独控制，从而节省了人力。五五直接数字控制直接数字控制DDC系统的优点系统的优点n3提高舒适性提高舒适性n由于DDC系统比传统系统具有更高的精确度，温度可保持在更接近于设定值的值，为此改善居住环境。五五直接数字控制直接数字控制DDC系统的优点系统的优点n4无需校准无需校准n多数DDC系统无需校准，可减少维修保养费用，并长期保持精度，而传统系统校准后就开始降低精度。五五直接数字控制直接数字控制DDC系统的优点系统的优点n5改善控制方式改善控制方式n1)DDC系统允许更复杂的控制方式以完成整栋大楼的基本管理，这样可减少执行费用并改善其居住的舒适性。n2)DDC系统可根据建筑各部分的实际制冷量，调节冰水(寒水)机组的供冷量，以达到冷却水温要求又不致过冷，当建筑冷量需求变化时，还可随之调整冰水(寒水)机组。五五直接数字控制直接数字控制DDC系统的优点系统的优点n6提高房产价值提高房产价值n一套配有DDC系统的设备比未配DDC的设备具有更高的价值，它经常作的一个完整施工计划的重要组成部分，当一栋建筑预售时，预购者常之考虑该建筑是否装有最新管理系统。五五直接数字控制直接数字控制DDC系统的优点系统的优点n7控制优越控制优越n由于DDC系统可完成各种逻辑功能，可按建筑操作的客观情况作出复杂而精确的控制，因而更具优越性。五五直接数字控制直接数字控制DDC系统的优点系统的优点n8控制灵活控制灵活n1)建筑物的各种参数往往不是一成不变的，新的客户或旧客户的新要求往往需要改变大楼的控制要求，多数DDC系统可按新要求重新编写程序，而不必改变硬件。n2)DDC系统是模式化系统，便于以后大楼扩建，如大楼改建时，该系统可随之扩展。五五直接数字控制直接数字控制DDC系统的优点系统的优点n9改善居住条件改善居住条件n许多大楼的所有者使用DDC系统以鼓励租期已到的客户留在大楼中，当客户看到他们住处具有成效管理系统时，他们对大楼就更满意。五五直接数字控制直接数字控制DDC系统的优点系统的优点n10改善维护和服务改善维护和服务n1)整栋建筑采用DDC系统后，维护工作可通过系统自动做到，并纪录需要服务的设备和地点。n2)DDC系统还可纪录各部分机械的运转性能曲线和各房间的温度变化。六六直接数字控制器直接数字控制器DDC系统的费用系统的费用n在建筑中安装全终端DDC系统的费用正在不断下降中，多数只有很少甚至没有费用的增加。n考虑到终端DDC系统的众多优越性，这些费用比传统系统更具效率，如果恰当地使用DDC系统，它的费用可在短期内回收。七七直接数字控制器直接数字控制器DDC系统系统适用的建筑和系统适用的建筑和系统n1)直接数字控制器直接数字控制器DDC系统适用于现在系统适用于现在大多数建筑，包括：大多数建筑，包括：办公大楼、学校、办公大楼、学校、医院、宾馆以及工业建筑，还可应用于医院、宾馆以及工业建筑，还可应用于建筑改造建筑改造。n大部分的楼宇设备，典型的有：变风量变风量系统系统(VAV)、热泵、风机盘管、新风机、热泵、风机盘管、新风机组空调箱、空气处理系统、通风机系统组空调箱、空气处理系统、通风机系统和建筑中心机械设备及附加设备建筑中心机械设备及附加设备均可连接到DDC系统，提供安全保护、使用寿命保护、显示、指示灯等信号。八八直接数字控制器直接数字控制器DDC系统特点系统特点n可将建筑联网可将建筑联网n能提供过往使用纪录能提供过往使用纪录n操作人员不需要计算机经验操作人员不需要计算机经验nDDC系统能协助顾问工程师系统能协助顾问工程师1234八八直接数字控制器直接数字控制器DDC系统特点系统特点nDDC系统对服务和管理公司的益系统对服务和管理公司的益处处nDDC系统控制设备与机械系统设系统控制设备与机械系统设备之差异备之差异nDDC系统适用的建筑大小系统适用的建筑大小567八八直接数字控制器直接数字控制器DDC系统特点系统特点n1可将建筑联网可将建筑联网n1)中心控制室可通过ADSL利用宽带网络调节控制多栋大楼，中心计算机可接收到远距离往来各种警报、信号，并在中心控制室操作而在各处完成各种必要功能。n2)相距不远的几栋大楼可通过以太网络联网，操作终端可置于其中一栋建筑，它的操作信号可传送至网络的其它终端，这对于办公大楼群和学校还是十分理想的。八八直接数字控制器直接数字控制器DDC系统特点系统特点n2能提供过往使用纪录能提供过往使用纪录n安装在各区域(房间)的传感器可由客户调节改变该区域内设定点，当设定变化时，空气处理系统或部分机械系统相应动作，该系统还可提供每月各客户的操作纪录清单。八八直接数字控制器直接数字控制器DDC系统特点系统特点n3操作人员不需要计算机经验操作人员不需要计算机经验n目前市场上的大多数系统操作时并不需要很高的计算机专业知识，当然，不同系统操作难易程度不同，在评定一个系统时，必须注意它是否采用使于操作的菜单式驱动和画面显示，以及设有帮助键提供帮助信息。选用时应避免采用需要学校培训或专门训练才可操作的系统。八八直接数字控制器直接数字控制器DDC系统特点系统特点n4DDC系统能协助顾问工程师系统能协助顾问工程师n顾问工程师可很大地受益于DDC系统。以大楼建造开始，工程师办公室就可通过电话线了解到大楼的许多情况，他可按控制系统提供的情况对有关机器进行检修而不必走出办公室，这样在工程进行时就可节省很多费用。八八直接数字控制器直接数字控制器DDC系统特点系统特点n5DDC系统对服务和管理公司的益系统对服务和管理公司的益处处n1)安装在大楼内的DDC系统可以及时监控大楼的操作，对出现的问题迅速作出反应，并采取有效措施，该系统还可通过远程电讯设备联系，并从大楼接收信号，大楼的实际操作可由远处监控，并改变设定点、时间表，甚至控制软件。n2)当维修人员需要前往时，他也可通过联网预测故障原因，以便到达现场后有了解决问题的方法，这样可大大提高他的工作效率，并降低客户的不满程度。八八直接数字控制器直接数字控制器DDC系统特点系统特点n6DDC系统控制设备与机械系统设系统控制设备与机械系统设备之差异备之差异nDDC系统可及时控制和显示正常装备的各种设备，包括:指示灯、环境喷头、门锁等。将这些设备接于DDC系统中，可提供使用者改变时间表的方便方法。八八直接数字控制器直接数字控制器DDC系统特点系统特点n7DDC系统适用的建筑大小系统适用的建筑大小nDDC系统可安装于各种规格的建筑中，在小型建筑中其特别优点是其遥控显示器可装于管理服务公司中，在大型建筑中，其优点是可通过中心管理系统管理，从而比单个管理更节省人力和能源。第二节第二节Honeywell公司的公司的Excel5000n1)Honeywell系统是Honeywell自控公司的产品，目前，在我国的智能楼宇系统中，Honeywell作为世界三大品牌之一，占有很大的市场份额。n2)Honeywell系统系统主要是由操作站操作站（OWS）、网络控制器（）、网络控制器（NCU）、）、直接数字控制器（直接数字控制器（DDC）等构成。第二节第二节Honeywell公司的公司的Excel5000n3)操作站网络控制器最常用的连接方最常用的连接方式式是N1通信网络，通信网络，N2通信总线通信总线作为现场存取网络，负责连接直接数字控制器及接口模块至网络控制器。n4)Excel5000控制系统是Honeywell公司于1994年推出的集散控制系统，它具有开放性和向下兼容性，自1994年推出后，系统已经进行了数次改进以适应新的需求。第二节第二节Honeywell公司的公司的Excel5000n一、一、Excel5000系统的组成系统的组成n二二、Excel5000系系统统的的三三类类总总线线n三、三、Excel5000系统结构系统结构123一一Excel5000系统的组成系统的组成Excel 5000系统系统机电设备控制系统机电设备控制系统火灾报警消防控制系统火灾报警消防控制系统保安系统保安系统一一Excel5000系统的组成系统的组成nExcel5000系统是一个集成系统系统是一个集成系统，在管理信息域，可与办公自动化系统联系。在实时控制域，三种控制系统连接为一个整体，完成数据交换，实现动作连锁控制。nExcel5000系统是一个开放系统系统是一个开放系统，第二级（单元）控制器采用了行业规范LonMark，使得与其他供应商具有LonMark标志的产品可以互换，数据网络通信协议采用工业标准TCP/IP，网络结构采用以太网，使网络的连接简便易行，同时，采用Internet技术，使建筑物自动化系统连接企业网。二二Excel5000系统的三类总线系统的三类总线管理总线管理总线现场总线控制总线二二Excel5000系统的三类总线系统的三类总线n管理总线管理总线(或称为或称为TCP/IP总线总线)n用在信息域，主要传递管理信息。用在信息域，主要传递管理信息。n特点特点是传输速率高，10MB/s，采用以太网传输。nExcel5000系统中的TCP/IP总线，首先联系三种中央站，进行集成功能信息的传输，也就是三站数据交换，用以实现机电设备控制系统机电设备控制系统(XFi、XBS)，火灾报警消防控制系统，火灾报警消防控制系统(XLS)和和保安系统保安系统(XSM)的综合管理，建立系统之间的联动控制关系，并以机电设备控制系统的中央站为中心，构成三位一体的网络式集成控制系统。二二Excel5000系统的三类总线系统的三类总线nExcel5000系统是系统是Client/Server（客户机（客户机/服务器）网络架构服务器）网络架构n这三个站各自是网络上的节点，互相可以访问，在网络上是对等的。n管理总线管理总线还用作建筑自动化系统与第3方系统，包括建筑物经营管理系统得沟通渠道，通过以以太网、太网、BACnet技术、技术、OPC技术技术，完成有关系统信息的综合。n管理总线管理总线基本上是用于管理信息的通道。管理总线与建筑物综合布线可有一定的联系，尤其在建筑物经营管理系统联网时。二二Excel5000系统的三类总线系统的三类总线n控制总线控制总线(或称为或称为485总线总线)和现场总线和现场总线(或称为或称为LonTalk总线总线)n用于控制域传递实时控制信息，完成现场设备的实时用于控制域传递实时控制信息，完成现场设备的实时控制。控制。n特点特点是传递速率不高，通常为9600B/s7800B/s，分别采用RS485标准和LonTalk通信协议。n信息传递的目的信息传递的目的在于完成实时控制，所以时间性强，信息通常带有优先级别，以区别在控制系统中的重要程度，决定在总线中传送的顺序。nTCP/IP总线总线用于管理网络（以太网），管理网络（以太网），RS485总线总线和和LonTalk总线总线用于控制网络控制网络nTCP/IP总线总线代表着管理层管理层，RS485总线和总线和LonTalk总线总线分别代表着自动化层和现场层自动化层和现场层。三三Excel5000系统结构系统结构n该控制系统为集散分级分布式系统，其网络结构大体分为三层，如图3-1所示。n第一层为局域网（以太网）第一层为局域网（以太网）;n第二层为分站总线第二层为分站总线;n第三层为子站总线。第三层为子站总线。三三Excel5000系统结构系统结构图图3-1 Excel 5000 系统结构系统结构第三节第三节HoneywellExcel控制器控制器n一、Excel50控制器n二、DDC500/600控制器12一一Excel50控制器控制器n1Excel50控制器简介控制器简介nExcel50控制器可用于两种情况控制器可用于两种情况:n1)用于内部程序，预先配置的应用程序存储在用于内部程序，预先配置的应用程序存储在应用模块内存中，可通过应用模块内存中，可通过MMI或其他外部设备或其他外部设备输入指定码进行选择；输入指定码进行选择；n2)用于由用于由CARE软件建立和下载到控制器的应软件建立和下载到控制器的应用程序。用程序。nExcel50控制器有两种型号控制器有两种型号:n1)带人工操作界面带人工操作界面MMI（Man-Machine-Interface）;(外形如图3-2所示)n2)不带人工操作界面不带人工操作界面MMI。一一Excel50控制器控制器图图3-2 Excel 50 外形图外形图 一一Excel50控制器控制器nExcel50有8个模拟输入、个模拟输入、4个模拟输出、个模拟输出、4个数字输入个数字输入（其中有3个可用作totalizers）及6个数字输出个数字输出，具体的特性如表3-1所示。n所有的输入和输出都有高达24VAC和35VAC的过电压保护，数字输出有短路保护。n采用不同的方式进行通讯，比如通过XI584、服务软件或C-Bus均可进行程序下载。一一Excel50控制器控制器表表3-1 Excel 50 输入输出特性输入输出特性一一Excel50控制器控制器n（1）ExcelDDC50端口端口nExcelDDC50有两种应用模块有两种应用模块，XD50-FCS和XD50-FCL，n螺纹连接螺纹连接的XD50-FCS模块的指示灯和端口如图3-3所示，指示灯从上至下分别是电源灯（绿色绿色）、METERBUSTxD（黄色黄色）、C-BUSTxD（黄色黄色）、C-BUSRxD（黄色黄色）和METERBUSRxD（黄色黄色）；中间有一个C-BUS终端开关；下面有一个C-BUS端口。nXD50-FCS的端子口如图3-4所示，（a）图是端口1-14的情况，（b）图是端口15-48情况。一一Excel50控制器控制器图图3-3 XD50-FCS 模块式指示灯和端口模块式指示灯和端口 一一Excel50控制器控制器图图3-4 XD50-FCS端子口端子口一一Excel50控制器控制器n（2）ExcelDDC50端口连接方式端口连接方式n1）DO点点，连接方式最简单，直接连接3-4（DO1），5-6（DO2）、7-8（DO3）、9-10（DO4）、11-12（DO5）、13-14（DO6）即可。n2）AO点点，如果不需要外加电源的话，可直接连接15-16或15-1（AO1）、17-18或17-1（AO2）、19-20或19-1（AO3）、21-22或21-1（AO4）；如果需要外加电源的话，则应该按如下方法连接：15-2（AO1）、17-2（AO2）、19-2（AO3）、21-2（AO4）。一一Excel50控制器控制器n3）DI点点分无源无源和有源触点有源触点n1)无源触点无源触点，连接23-32（DI1）29-32（DI4）；n2)有源触点有源触点，则应连接23-24（DI1）、25-26（DI2）、27-28（DI3）、29-30（DI4）。一一Excel50控制器控制器n4）AI点点，有四种连接方式有四种连接方式:n1)无源传感器（如NTC）AI，连接33-34（AI1）、35-36（AI2）、37-38（AI3）、39-40（AI4）、41-42（AI5）、43-44（AI6）、45-46（AI7）、47-48（AI8）；n2)有源传感器，则连接33-1（AI1）47-1（AI8）；n3)需要外加电源的有源传感器，连接33-2（AI1）47-2（AI8）;n4)当AI点用作DI点时,连接33-31(AI1)47-31(AI8)。一一Excel50控制器控制器n2Excel50控制器操作面板控制器操作面板nExcel DDC50 操作面板如图3-5所示，DDC50控制器将操作面板、键盘和显示合并为一体。有8个个基基本本功功能能键键和4个个快快捷键捷键。n（1）基基本本功功能能键键的的功功能能8个基本功能键的功能如下：取取消消或或退退出出上上一一级级菜菜单单；光光标标上上移移；光光标标下下移移；光光标标右右移移；光光标标左左移移；增增加加数数值值，每每按按一一次次增增加加1；减减小小数数值值，每每按按一次减小一次减小1；回车确定键回车确定键。一一Excel50控制器控制器n（2）快捷键功能）快捷键功能四个快捷键的功能如下：显示当前显示当前Plant状态状态；输入密码进入时间输入密码进入时间程序，可修改时间程序的设置程序，可修改时间程序的设置；输入密码输入密码进入屏幕，可显示数据点和参数进入屏幕，可显示数据点和参数；显示报显示报警信息警信息。图图3-5 Excel DDC50 操作面板操作面板 一一Excel50控制器控制器n（3）屏幕）屏幕屏幕可显示4行，每行最多16个字符，典型的屏幕如图如图3-6所示。屏幕显示包含光标或闪烁字符，上、下箭头，也可采用快捷键进入时间程序及数据点和参数，这时需要输入密码时，初始密码是3333，可通过“+”“-”键获得，也可修改密码。图图3-6 典型屏幕典型屏幕 一一Excel50控制器控制器n3Excel50控制器操作控制器操作n（1）复位复位同时按下可进行复位，复位后RAM中的数据和配置码会全部丢失。n（2）密码程序密码程序和程序是不需要密码的，而和需要密码。不需要密码或输入优先级别2的密码时，屏幕只显示在操作员级可以看到的信息，当输入优先级别3的密码时，则可以获得所有的数据信息，并可以修改这些数据。n（3）密码修改密码修改当输入优先级别3的密码后，就可以修改优先级别3和优先级别2的密码，将光标移到“CHANGE”处确认后即可修改。注意，优先级别2的默认密码是2222，优先级别3的密码是3333。一一Excel50控制器控制器n（4）启动顺序启动顺序打开电源或复位后重新启动的顺序如图3-7所示，图中详细介绍了如何进行通讯设置、如何选择应用程序、如何请求下载等，可按照图中的顺序操作。一一Excel50控制器控制器图图3-7打开电源或复位后重新启动的顺序打开电源或复位后重新启动的顺序一一Excel50控制器控制器n（5）Plant快捷键快捷键n1)Plant程序用于选择修改过的时间程序，Plant程序第一个屏幕是默认启动屏幕，屏幕显示第一个时间程序名、应用程序状态、当前日、日期和时间，下方显示时间程序第一个用户地址的下次转换时间和当前数值/状态。n2)应用程序的状态在屏幕右上方显示，Init表示正在初表示正在初始化始化，Run表示应用程序正在运行表示应用程序正在运行，Shut表示应用程序表示应用程序暂停暂停，Stop表示应用程序停止运行表示应用程序停止运行。按下“Plant”快捷键显示默认屏幕，如图3-8所示。n3)使用箭头键可以移动光标，选择“NEXT”可显示下一个时间程序，选择“TODAY”可对当前时间程序进行临时修改。一一Excel50控制器控制器图图3-8 “Plant”快捷键显示默认屏幕快捷键显示默认屏幕一一Excel50控制器控制器n（6）时间程序快捷键）时间程序快捷键n1)按下“Plant”快捷键通过“NEXT”可选择时间程序，也可按下时间程序快捷键（需要输入密码）获得时间程序，具体的步骤如图3-9所示。输入密码进入后，选择系统时间、日程序、周程序或年程序进行察看。n2)用上下箭头将光标移动到“Daily”处可选择日程序，具体的步骤如图3-10所示，可建立、修改和删除开关点，可建立、修改、删除和复制日程序。n3)用上下箭头将光标移动到“Weekly”或“Annual”处可分别选择周程序或年程序，可进行相应的操作。一一Excel50控制器控制器图图3-9 通过快捷键进入时间程序的具体步骤通过快捷键进入时间程序的具体步骤一一Excel50控制器控制器图图3-10 日程序具体步骤日程序具体步骤一一Excel50控制器控制器n（7）数据点）数据点/参数快捷键参数快捷键n通过快捷键进入数据点/参数设置（需要输入密码），可获得物理点、伪点和远程点的用户地址、参数及系统数据，具体的步骤如图3-11所示。n如图3-12为AI、AO和PA数据点操作顺序；n如图3-13所示为DI、DO、PD和PI数据点操作顺序;n如图3-14所示为远程模拟点（RA）和远程数字点（RD）操作顺序;n如图3-15所示为参数操作顺序;n如图3-16所示为HW-Interf.Cfg.操作顺序。一一Excel50控制器控制器图图3-11 通过快捷键进数据点通过快捷键进数据点/参数设置的具体步骤参数设置的具体步骤一一Excel50控制器控制器图图3-12 AI、AO和和PA数据点操作顺序数据点操作顺序一一Excel50控制器控制器 图图3-13 DI、DO、PD和和PI数据点操作顺序数据点操作顺序 一一Excel50控制器控制器图图3-14 远程模拟点（远程模拟点（RA）和远程数字点（）和远程数字点（RD）操作顺序）操作顺序一一Excel50控制器控制器图图3-15参数操作参数操作顺顺序序一一Excel50控制器控制器图图3-16HW-Interf.Cfg.操作顺序操作顺序一一Excel50控制器控制器n（8）报警快捷键）报警快捷键n按下报警快捷键可显示历史报警信息、报警点、报警时间和报警数值或状态等，具体的步骤如图3-17所示。一一Excel50控制器控制器图图3-17 通过快捷键报警显示的具体步骤通过快捷键报警显示的具体步骤二二DDC500/600控制器控制器n1)Excel500/600可根据建筑管理需要自由编制监控系统，适合于中等容量的建筑物，如学校、酒店、写字楼、购物中心和医院等。n2)Excel500/600不仅可以监控加热、通风、空调等系统，还可以实现能源管理，包含优化起停、晚间净化以及最大负载要求等，可通过系统总线连接最多建筑管理员。n3)Excel 500控制器有LonWorks总线，与Honeywell三分之一的设备具有互用性。其外形图如图3-18所示。二二DDC500/600控制器控制器nDDC500/600控制器外形图控制器外形图二二DDC500/600控制器控制器n1特性特性n（1）通讯方式）通讯方式n1)开放式的LonWorks总线（只适合Excel500）和C-BUS总线（适合于Excel500/600)；n2)采用调制解调器或ISDN终端适配器可达到38.4KBAUD，可通过TCP/IP网络拨号上网。n3)分布式I/O模块是LonMark认可的，因此可独立用在Excel500控制器的LonWorks网络，分布式I/O模块可通过Excel500控制器C-Bus网络或LonWorks网络操作。二二DDC500/600控制器控制器n(2)控制器容量控制器容量n1)Excel500系统可通过HoneywellC-Bus网络或LonWorks网络提供能量管理和控制功能，监控功能可通过可编程的16位微处理器数字技术实现。n2)Excel500XCL5010控制器用于分布式I/O模块，采用LonWorks总线通讯。n3)Excel500系统可自由编程，既可用作单机控制器；也可用作网络的一部分，通过C-bus可连接最多30个控制器，速率从9.6kbd76.8kbd；还可作为开放式LonWorks网络的一部分。二二DDC500/600控制器控制器n(3)模块和点数容量模块和点数容量n1)在C-Bus网络中，每个Excel500/600控制器系统可控制最多16个分布式I/O模块，n2)对于XC5010C，包括内部模块内部模块和分布式模块分布式模块，总共可支持16个模块；n3)对于XCL5010，只能支持分布式模块，最多5个housings，每个housing可放置4个模块，要求第一个模块必须是CPU模块，第四个模块必须是电源模块，最多可扩展16个I/O模块，但相同类型的模块不能大于10个，且最多128个物理点、256个伪点。二二DDC500/600控制器控制器n（4）系统总线长度）系统总线长度n通常系统总线最长1200米，如果超过这个长度，可采用转发器XD509。二二DDC500/600控制器控制器n（5）其他特性）其他特性n1)Excel500应用程序可通过CARE编程并下载到FlashEPROM中。n2)采用金制电容器缓冲内存，断电后可维持大约72小时。n3)外部MMI，调制解调器、ISDN适配器、GSM适配器或TCP/IP调制解调器均可通过控制器串行口连接。n4)通讯模块可提供C-bus和LonWorks总线连接，用LED指示控制器操作状态、发送状态和接收状态。n5)每个模块上有一个电源灯L1和一个服务灯L2，L2指示总线节点的当前状态。n6)ON指示没有载入应用程序指示没有载入应用程序，BLINKING表示载入表示载入了应用程序但没有配置了应用程序但没有配置，OFF表示载入了应用程序并表示载入了应用程序并已经配置已经配置。二二DDC500/600控制器控制器n2内部模块内部模块n1)Excel500/600内部模块由内部模块由XC5010C(Excel500)或或XC6010(Excel600)CPU模块、电源模块模块、电源模块XP501或或XP502及输入输出模块及输入输出模块组成。n2)XF521,522,523和和524模块模块是数字和是数字和模拟模拟I/O模块模块，是EXCEL5000系统的一部分，这些模块可以将传感器输入进行转换，也可以提供适于执行器的输出信号。二二DDC500/600控制器控制器n3)输出模块XF522A、XF524A和XF525A的一个重要功能特性一个重要功能特性是具有完具有完整的人控功能整的人控功能，可通过模块直接控制设备和执行器，而输出模块XF527和XF529则没有手控开关，是通过变量控制。输入输出状态都通过LED指示。具具体的模块体的模块图表图表3-2所示。所示。二二DDC500/600控制器控制器表表 3-2DDC500/600内部模块内部模块二二DDC500/600控制器控制器n各模块功能介绍：各模块功能介绍：n（1）计算机模块）计算机模块XC5010C/XC5210C如图如图3-19所示，其特性如下：n1）东芝TMP93CS41F16位微处理器；n2）共1.28MB存储器，其中2x512KBFlashEPROM和2x128KBRAM；n3）6个操作状态指示灯；n4）对MMI采用RS232端口用调制解调器或ISDN终端适配器通讯；图图3-19 计算机模块计算机模块XC5010C/XC5210C 二二DDC500/600控制器控制器n5）对C-BUS采用RS485通讯；n6）数据缓冲器采用金制电容器；n7）具有看门狗功能；n8）采用3120神经元芯片；n9）有LonWorks服务按钮和LED。图图3-19 计算机模块计算机模块XC5010C/XC5210C 二二DDC500/600控
