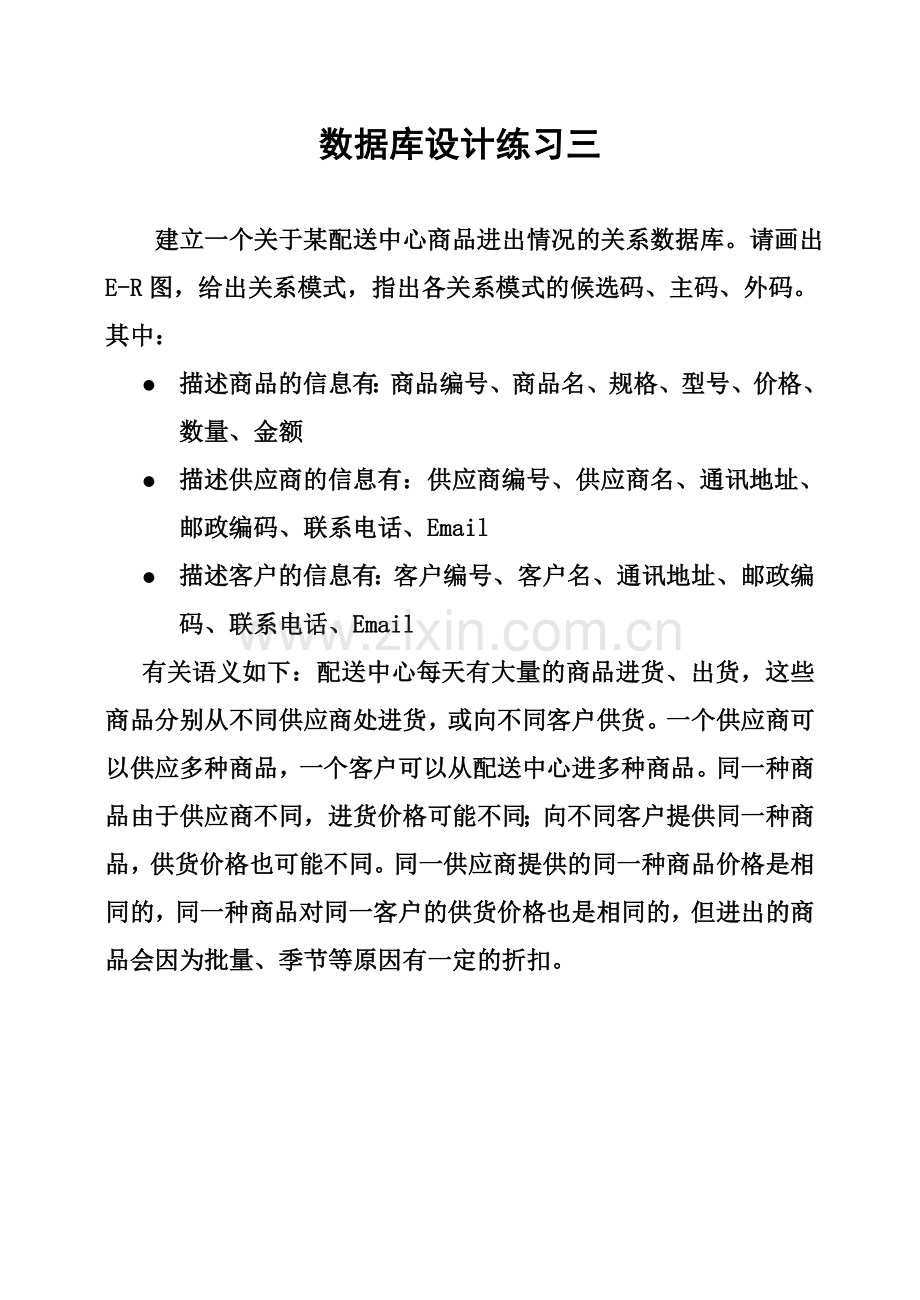

数据库设计练习三

建立一个关于某配送中心商品进出情况的关系数据库。请画出E-R图，给出关系模式，指出各关系模式的候选码、主码、外码。其中：
l 描述商品的信息有：商品编号、商品名、规格、型号、价格、数量、金额
l 描述供应商的信息有：供应商编号、供应商名、通讯地址、邮政编码、联系电话、Email
l 描述客户的信息有：客户编号、客户名、通讯地址、邮政编码、联系电话、Email
有关语义如下：配送中心每天有大量的商品进货、出货，这些商品分别从不同供应商处进货，或向不同客户供货。一个供应商可以供应多种商品，一个客户可以从配送中心进多种商品。同一种商品由于供应商不同，进货价格可能不同；向不同客户提供同一种商品，供货价格也可能不同。同一供应商提供的同一种商品价格是相同的，同一种商品对同一客户的供货价格也是相同的，但进出的商品会因为批量、季节等原因有一定的折扣。

供应商
商品
客户
进货二
进货日期
折扣
进货价格
进货数量
供货价格
进货一
供货一
供货二
供货日期
折扣
供货数量
m
n
p
q
r
s
u
v

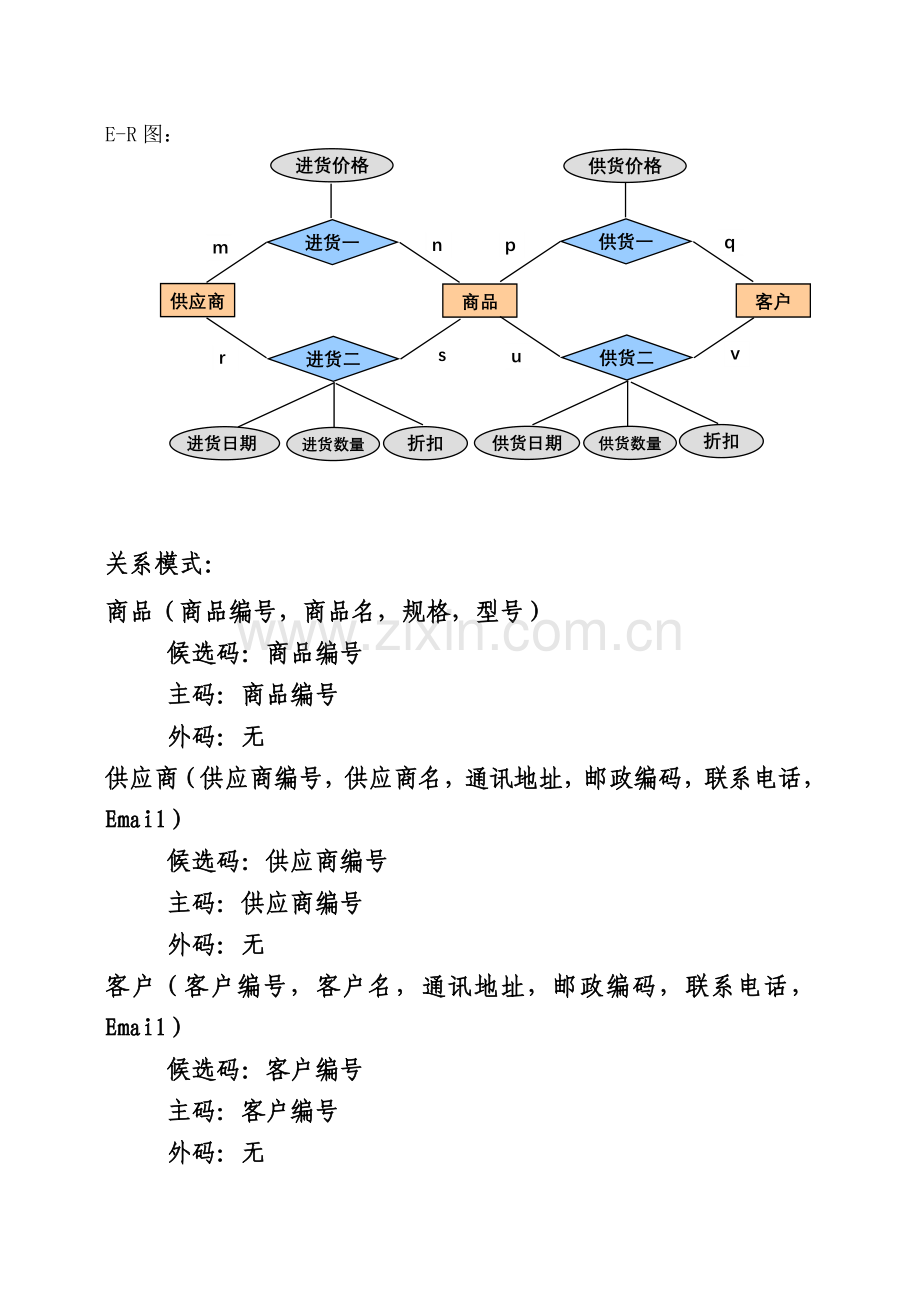

E-R图：

关系模式：
商品（商品编号，商品名，规格，型号）
候选码：商品编号
主码：商品编号
外码：无
供应商（供应商编号，供应商名，通讯地址，邮政编码，联系电话，Email）
候选码：供应商编号
主码：供应商编号
外码：无
客户（客户编号，客户名，通讯地址，邮政编码，联系电话，Email）
候选码：客户编号
主码：客户编号
外码：无
进货价格（商品编号，供应商编号，进货价格）
候选码：（商品编号，供应商编号）
主码：（商品编号，供应商编号）
外码：商品编号，供应商编号
供货价格（商品编号，客户编号，供货价格）
候选码：（商品编号，客户编号）
主码：（商品编号，客户编号）
外码：商品编号，客户编号
商品进货（进货日期，商品编号，供应商编号，进货数量，折扣，金额）
候选码：（进货日期，商品编号，供应商编号）
主码：（进货日期，商品编号，供应商编号）
外码：商品编号，供应商编号
商品供货（供货日期，商品编号，客户编号，供货数量，折扣，金额）
候选码：（供货日期，商品编号，客户编号）
主码：（供货日期，商品编号，客户编号）
外码：商品编号，客户编号
