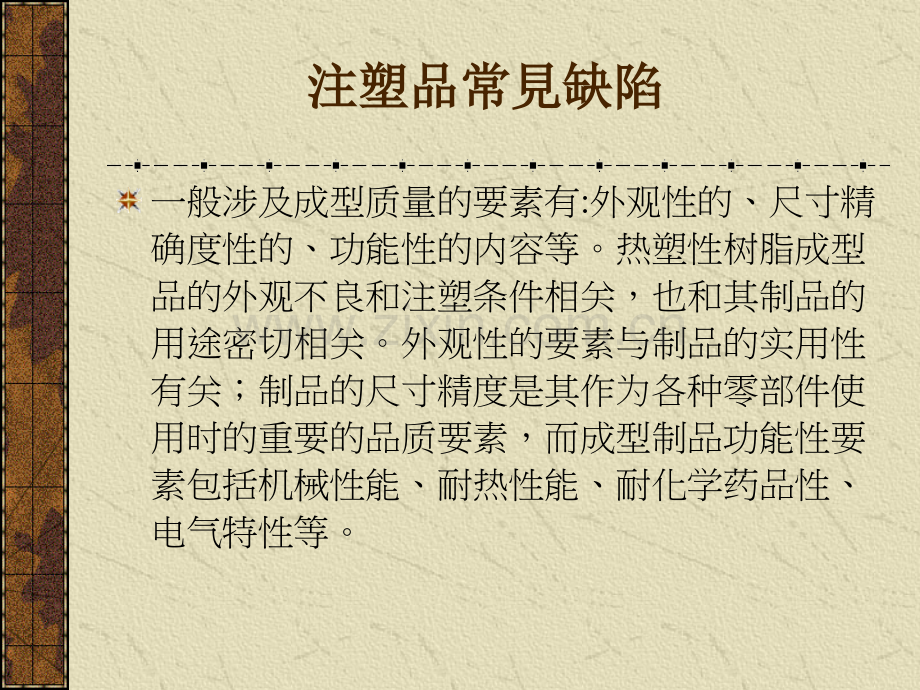

駿偉實業有限公司駿偉實業有限公司注塑品外觀缺陷原因及改善對策編制:人力資源部培訓室 2005年11月注塑品常見缺陷注塑品常見缺陷一般涉及成型质量的要素有:外观性的、尺寸精确度性的、功能性的内容等。热塑性树脂成型品的外观不良和注塑条件相关，也和其制品的用途密切相关。外观性的要素与制品的实用性有关；制品的尺寸精度是其作为各种零部件使用时的重要的品质要素，而成型制品功能性要素包括机械性能、耐热性能、耐化学药品性、电气特性等。注塑品常見缺陷注塑品常見缺陷注塑成型出現的問題 1 塑料的化学变质2力学状态变变化3 物料状态度变化4几何结构或尺寸上的变化注塑品常見缺陷注塑品常見缺陷注塑制品常见的缺陷 1 外观:凹痕，银纹、变色、黑斑、流痕、焦痕、熔接痕、泛白、表面气泡、分层、龟裂、外观浑浊等。注塑品常見缺陷注塑品常見缺陷注塑制品常见的缺陷 2.工艺问题:充填不满、分裂面飞边过大、浇道粘模、不正常顶出。3.性能问题:变脆、翘曲、应力集中、超重欠得（密度不均匀）等。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 1.充填不足原因:供料不足；熔体的流程过大；充填模腔时，夹入空气，造成反压，在远离浇口的地方形成缺陷；在多模型腔中，各个模腔的流动不平衡。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 2.凹痕:主要是由于村材的收缩没有补偿而引起的，因此收缩性较大的结晶性塑料容易产生凹痕。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 3.气穴:型腔中的空气被熔体包围，无法从型腔中排了而形成的。气穴的形成属于成型加的问题，容易形成焦痕、缩孔、缩坑等制品的质量问题。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 4.银纹:在塑件表面出现的微小的流动花纹，明显的流痕，是成型物表面沿流动方向出现的银白色的流线现象。出现银纹的原因是原料中有水分或原料的分解。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 5.黑斑及黑条纹:属于表面质量问题，在制品表面有黑点或黑条。在浇口附近顺着流动方向出现黑色流线的现象。原因在于：树脂的分解、添加剂（助燃剂）的分解、料筒螺杆表面有伤引起物料的滞留。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 6.焦痕:通常在流程末端产生烧焦的外观，主要是模腔中的残留的气体引起的。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 7.剥离（分层):制品像去母那样发生层状剥离的现象，有时显公层，属于表面质量问题。不相容的材料混炼在一起时，容易发生剥离现象。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 8.乱流痕:在制品表面以浇口为中心民现不规则流线的现象。产生的原因是注入型腔的材料时而与模壁接触、时而脱离造成的不均匀冷却所致，或者是由于流动过程中，熔体前锋冷料卷入形成流动波纹而致。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 9.熔接线和熔合痕:指分流熔体汇合处的细纹，它是由两股相向或平行的熔体前沿相遇而形成的，可以根据两股熔体间的角度来区分。成型制品中有洞、嵌件、制品厚度变化引起的滞留和跑道效应都可能形成熔接线的熔合痕。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 10.喷射痕 在制品的浇口处出现的蚯蚓状的流线，多在模具为侧浇口时出现。11.表面气泡 有未融化的材料与流动熔体一起充填模腔，在制品表面形成的缺陷。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 12.变脆（脆化）韧性不够或耐冲击性能差，主要原因在于发生水解或热分解，分子量降低；熔接痕的存在。注塑品常見缺陷注塑品常見缺陷常见缺陷解釋和説明 13.尺寸变形及收缩过大 制品尺寸超出公差。14.飞边 模具分型面上的溢料，可能是由于合模力偏小、合模精度不高、模具变形、融料过热等造成。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法有缺陷的制品通常由下面一个或几个原因造成:1.模塑前：原材料的处理和贮存；2.模塑阶段：成型周期内的成型条件；3.模塑之后：制品的处理和修饰。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法在制品模塑前后出现的问题可能与污染、颜色、静态粉尘收集器等相关的问题有关；在模塑阶段，操作人员应能生产了质量好的熔体，在自测的基础上保证熔体从喷嘴自由流出。每一套模具和每种砂料都不同，因此无法概括好的熔体如何可得到，操作人员的经验和加工需要成为最终点决定因素。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法在塑制品的质量出现问题，应从模具设计和制造精度、成型条件、成型材料、成型前后的环境四个方面来考虑。下面给出常见的问题及改时办法。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 1.充填不足原因在于：供料不足；压力不够；加热不当；注塑时间不够；模具温度过低；夹入空气造成反压；多模腔中，各模腔的流道不平衡。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 1).制品整体有塌瘪倾向的充填不足。成型材料的改进：选用流动性好的材料。成型条件的改进：提调幅浪射温度、压力、速度；提高保压压力、加大从注射到保压的变换时间；提高模具温度调整喷嘴逆流阀。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 1).制品整体有塌瘪倾向的充填不足。模具结构的改进：改变浇口的位置；浇口变短,加大；流道变短、加宽；加大冷料穴；喷此和模具口配合完好。制品设计的改进：调整树脂流动长度与厚度的比值.注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 2).一模多腔时某些型腔不能充填 成型条件的改进：减小浇口充满前的注射速度,提高通过浇口后的注射速度。制品设计的改进：尽量使各分流道的长度一致；加大充填不足型腔的浇口。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 3).制品形状完整但某特定部分充填不足成型材料的改进：用不易分解的材料.成型条件的改进：降低最后一级注射速度；降低注射温度.模具结构的改进：改变浇口的位置、增加排气槽制品设计的改进：在顶杆上的开斜口等。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 2.制品缩瘪(凹坑、凹痕)原因在于：浇口固结时料温过高；保压时间不够；进入模具型腔的物料不够。成型材料的改进：选用收缩率小的材料。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 成型条件的改进：提高注射压力；增大后期保压压力；降低缩瘪部分对应的注射速度；降低模具温度；降低注射温度。模具结构的改进：浇口的位轩；浇口变短、加大；流道变短、加宽；减少流动阴力；喷嘴和模具口配合完好。制品设计的改进：把筋、突出部分变细，并加圆解；减小壁厚；将筋设计成非实心的；把表面凤计成花纹以掩饰凹痕缺陷。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 3.表面无光泽、光泽不均 原因在于：材料的分解；脱模剂过量；模具光洁度差。成型材料的改进：先用稳定性好的材料。成型条件的改进：降低注射温度；提高模具温度，减少滞留时间；不用脱模剂。模具结构的改进：进一步抛光模具表面光洁度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 4.斑纹原因在于：原料中有水分；原料分解。成型材料的改进：使用原干燥更充分；选用热稳定性好的材料。成型条件的改进：不让料斗有水分；降低注射温度；减少滞留时间。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 5.黑条纹：原因在于：材料的分解；添加剂（阴燃机剂）的分解；料筒表面有损伤引起物料滞留。成型材料的改进：选用热稳定性好、润滑性好的材料；不用回收料。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 成型条件的改进：降低注射温度；减少注塑机料筒内的滞留时间；改用不容量的注射机；使注塑机处于良好的状态。模具结构的改进：浇口加大、改短。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 6.焦痕：主要由模具型腔内的残留气体所致.成型材料的改进：选用热稳定性好的材料；不用回收料。成型条件的改进：降低注射温度；低低注射压力；降低最后一级注射速度。模具结构的改进：浇口加大，改短；加排气槽。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 7.乱流痕成型材料的改进：选用流动性好的材料。成型条件的改进：提高注射温度；提高模具温度；适当降低乱流痕部分所对应的注射速度。模具结构的改进：改变浇口位置；加大冷料穴。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 8.熔接痕 成型材料的改进:选用流动性好的材料。成型条件的改进：提高注射温度；提高熔接痕所对应部分的注射速度；提高模具温度；提高注射压力；停止使用脱模剂。模具结构的改进：浇口加大、改短；改变浇口位置；加大冷料穴；加设排气槽；在熔接痕前部分设护耳。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 9.噴射痕 成型材料的改进：选用流动性好的材料。成型条件的改进：提高注射温度；提高模具温度；降低注射速度。模具结构的改进：改变浇口位置；应用护耳式浇口；加大冷料穴；让喷嘴和模具接触完全。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 10.制品表面色泽不均 原因在于：着色剂分解或分散不良；料筒中有别的残料；箔片状颜料（如铝箔）是不可避免的。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 10.制品表面色泽不均成型材料的改进：选用不易出现色斑的材料。成型条件的改进：提高料筒温度；更换清洁料筒；提高模具温度；停止使用脱模剂。模具结构的改进：改变浇口位置；改变浇口设计。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 11.制品有气泡 气泡产生的原因在于：塑料收缩；材料分解、抗静电剂等添加剂分解产生的气体引起。1).当气泡在制品壁厚部分出现时，应采取的措施:注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 11.制品有气泡:成型材料的改进：选用流动性差的材料。成型条件的改进：扩高注射压力；延长从注射到保压的切换时间；加大保压压力；搞高模具温度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 11.制品有气泡:模具结构的改进：改变浇口的位置；加大主流道、分流道直径；加大浇口；使料筒喷嘴和模具结合良好。制品设计的改进：尽可能避免厚壁部分。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 11.制品有气泡 气泡产生的原因在于：塑料收缩；材料分解、抗静电剂等添加剂分解产生的气体引起。1).当整个制品发生细小的敢泡时，应采取措施:注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法注塑制品表面缺陷 11.制品有气泡 成型材料的改进：改伯热稳定性好的材料或添加剂；对材料进行充分的干燥。成型条件的改进：加大螺杆背压；降低注射温度；对料筒下部分进行冷却；缩短材料在料筒中的滞留时间。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 1.翘曲、弯曲、扭曲 原因在于：收缩率各向异性；制品壁厚或温度引起的收缩率差；制品内部存在残余应力.成型材料的改进：选用流动性好的材料；选择收缩率各向异性小的材料。模具结构的改进：改变浇口的位置；打用合适的冷却系统；改善模具表面光洁度；改善顶出的方式。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 1.翘曲、弯曲、扭曲 原因在于：收缩率各向异性；制品壁厚或温度引起的收缩率差；制品内部存在残余应力.成型条件的改进：提高注射温度；降低流域射压力；选用适当的模具温度；延长冷却时间；逐渐降低保压压力；冷却取出出制品的机械手装置等。制品设计的改进：设计上的改进，如增加加强筋等。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 2.尺寸稳定性差 原因在于：空气温度变化；模具变形；制品的保存过程中有结晶变化，引起尺寸变化；各生产批量间成型条件变化。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 2.尺寸稳定性差 成型材料的改进：选用线膨胀系数小的材料；改用不因吸湿而尺寸变化大的材料；选用流动性差的材料。模具结构的改进：改进浇口位置、改进浇口设计、加大模具硬度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 2.尺寸稳定性差 成型条件的改进：提高注射压力；提高保压压力；延长冷却时间；提高锁模力；适当调整模具温度；合理设置机械手装置。制品设计的改进：适当降低制品精度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 3.制品变形及收缩过大 成型材料的改进：选用分子量大的材料；适当使用改性材料。成型条件的改进：降低注射温度；降低模具温度；升高注射压力；增加注射量。模具结构的改进：增大注射击队孔直径；扩展模具流道；扩大浇口。制品设计的改进：制品的厚度应合理。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 4.制品开裂、表成龟裂 原因在于：模具上有咬边的地方；顶出力不足使不平衡；顶杆数目不够，特别是对有格条的幔品，其开开明和顶出有关。成型材料的改进：改用分子量大的材料；改用强度大的材料；不用或少用回料。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 4.制品开裂、表面龟裂 成型条件的改进：降低注射压力；降低最后一级的注射速度；降低保压压力；降低顶出速度；延长冷却时閒模具结构的改进：改进浇口设计；改变浇口位置；加大脱模斜度；除掉模具上有咬边（即易挂件）的地方；加大顶出面积；增加顶杆数目。制品设计的改进：加大脱模斜度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 5.白化 白化的现象是顶杆痕上出现白浊，常见于ABS树脂这类共混物或接枝共聚物改进冲击性的材料中。成型条件的改进：降低注射压力；降低最后一级的注射速度；降低保压压力；降低顶出速度；延长冷却时间。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 6.白化 模具结构的改进：改进浇口位置；改进浇口设计；加大脱模斜度；除掉模具一有咬边（即易挂件）的地方；增加顶出面积；增加顶杆数目。制品设计的改进：加大脱模斜度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 7.制品分离、分层现象（剥离）原因在于：勉强地把不相容的材料混炼在一起。成型材料的改进：不使用不相容的材料。成型条件的改进：置换料筒；提高注射温度；提高模具温度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 8.脆化 原因在于：干燥不良；物料的性能下降；其他料的污染；模温过低；有熔接痕的存在。成型材料的改进：选用强度高的材料；改用分子量大的材料；对材料进行充分干燥；对尼龙材料在成型后，适当的吸水。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法成型製品變形及尺寸不良 8.脆化 成型条件的改进：提高注射温度、速度；提高模具温度；减少对材料在料筒内中的滞留时间；不使用脱模剂.模具结构的改进：改进浇口位置；改进浇口设计；设计排气槽；在熔接部分设计护耳。制品设计的改进：设加强筋。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法其他成型不良现象 1.塑化中发生噪音 原因在于：螺杆旋转阻力大，易在压缩段和其前部发生噪音。成型材料的改进：改用流动性好的材料，改用润滑性好的材料。成型条件的改进：降低螺杆背压；降低螺杆转速；提高螺杆压缩段的温度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法其他成型不良现象 2.主流道容易残留物料 原因在于：主流道光洁度不高；料筒上喷嘴和模具配合不良：成型材料的改进：选用强度高的材料。成型条件的改进：延长冷却时间；提高模具温度。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法其他成型不良现象 2.主流道容易残留物料 模具结构的改进：改使主流道前端直径大于料筒喷嘴直径的模具；改进主流道光洁度；调整喷嘴R角；在主顶出杆上加Z形斜口。注塑品常見缺陷解決辦法注塑品常見缺陷解決辦法其他成型不良现象 3.制品的顶杆或滑块粘在一起 原因在于：材料流进顶杆或滑块间隙中固化。成型材料的改进：选用流动性差的材料。成型条件的改进：降低注射压力；降低注射速度；降低保压压力。
