投影与视图
25.2三视图（2）
【教学内容】读三视图得到原图。
【教学目标】
知识与技能
进一步明确正投影与三视图的关系，经历探索简单立体图形的三视图的画法，能识别物体的三视图；
过程与方法
通过观察、分析、推论，发展学生的识图能力及逻辑推理能力。
情感、态度与价值观
让学生经历操作、实验、发现、确认等数学活动，体会数学观点，养动手实践能力，发展空间想象能力，培养学生的数学意识。
【教学重难点】
重点：简单立体图形的三视图的画法
难点：三视图中三个位置关系的理解
【导学过程】
【知识回顾】
1、画一个立体图形的三视图时要注意什么？（上节课中的小结内容）
2、说一说：直三棱柱、圆柱、圆锥、球的三视图

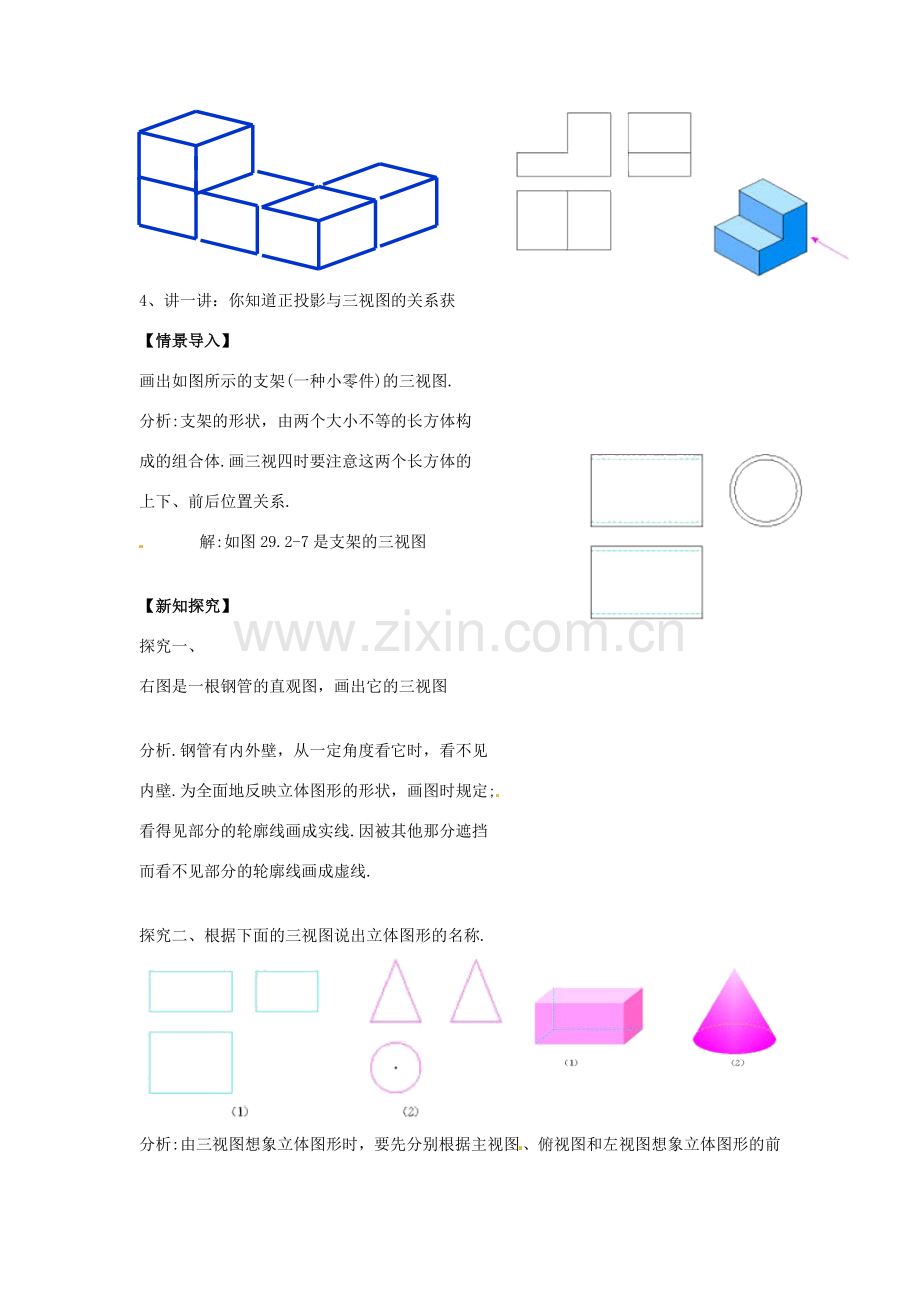

3、做一做：画出下列几何体的三视图
4、讲一讲：你知道正投影与三视图的关系获
【情景导入】
画出如图所示的支架(一种小零件)的三视图.
分析:支架的形状，由两个大小不等的长方体构
成的组合体.画三视四时要注意这两个长方体的
上下、前后位置关系.
解:如图29.2-7是支架的三视图
【新知探究】
探究一、
右图是一根钢管的直观图，画出它的三视图
分析.钢管有内外壁，从一定角度看它时，看不见
内壁.为全面地反映立体图形的形状，画图时规定;
看得见部分的轮廓线画成实线.因被其他那分遮挡
而看不见部分的轮廓线画成虚线.
探究二、根据下面的三视图说出立体图形的名称.
分析:由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形，
解:(1)从三个方向看立体图形，图象都是矩形，可以想象出:整体是长方体，如图(1)所示;
(2)从正面、侧面看立体图形，图象都是等腰三角形;从上面看，图象是圆;可以想象出:整体是圆锥，如图(2)所示.
探究三
、根据物体的三视图(如下图)描述物体的形状.
分析.由主视图可知，物体正面是正五边形
，由俯视图可知，由上向下看物体是矩形
的，且有一条棱(中间的实线)可见到。两
条棱(虚线)被遮挡，由左视图知,物体的侧
面是矩形的.且有一条棱〔中间的实线)可
见到,综合各视图可知，物体是五棱柱形状的.
解:物体是五棱柱形状的，如下图所示.
【知识梳理】
1、一个视图不能确定物体的空间形状，根据三视图要描述几何体或实物原型时，必须将各视图对照起来看。
2、一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性。例如：正方体的主视图是正方形，但主视图是正方形的几何体有直三棱柱、长方体、圆柱等。
3、对于较复杂的物体，有三视图形象出物体的原型，应搞清三个视图之间的前后、左右、上下的对应关系。
【随堂练习】
1一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为 200mm,内孔直径为200mm.请画出六角螺帽毛坯的三视图.
2、如图所示图形是一个多面体的三视图，请根据视图说出该多面体的具体名称。
