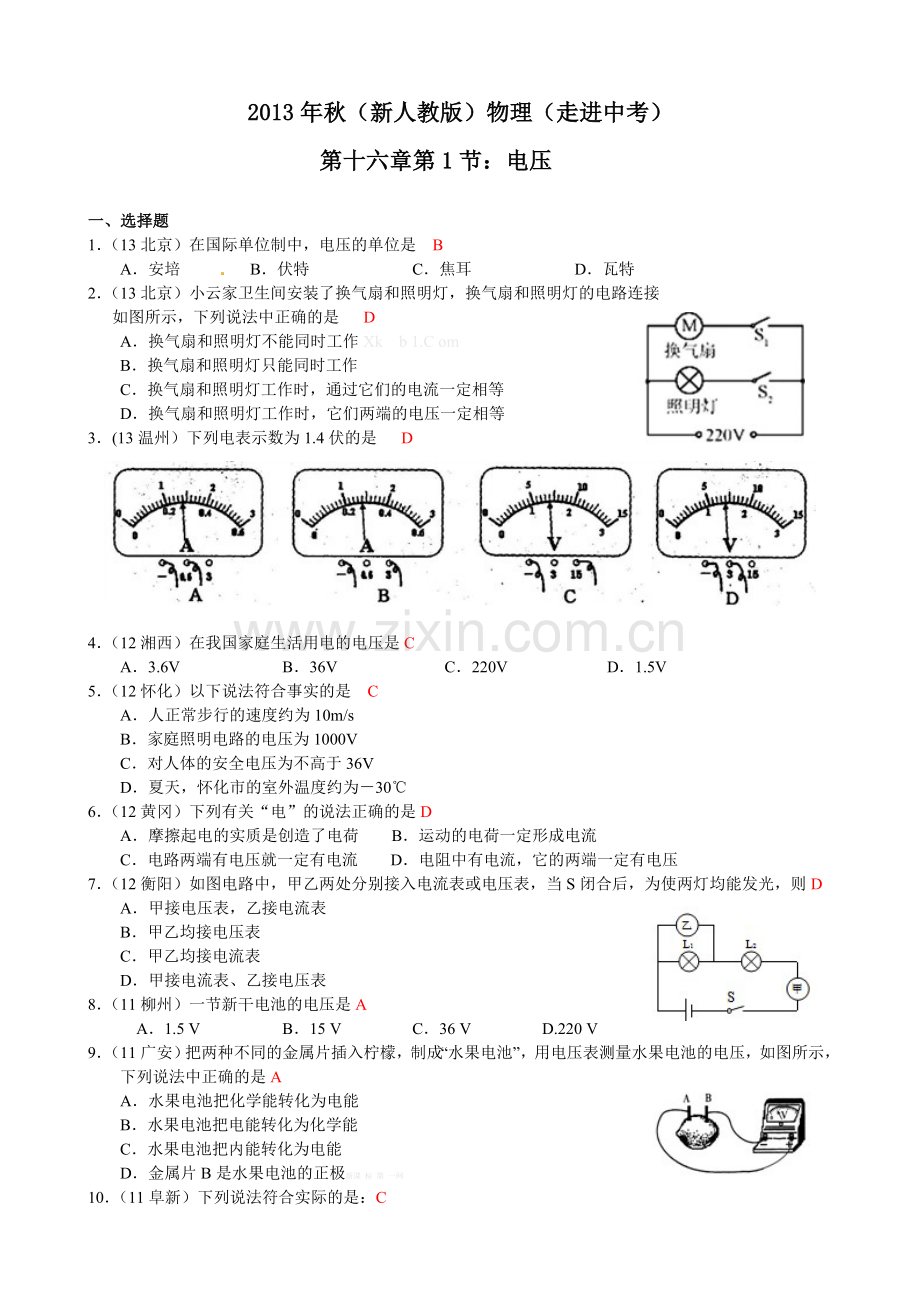

2013年秋（新人教版）物理（走进中考）
第十六章第1节：电压

一、 选择题
1．（13北京）在国际单位制中，电压的单位是 B
A．安培 B．伏特 C．焦耳 D．瓦特
2．（13北京）小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接
如图所示，下列说法中正确的是 D
A．换气扇和照明灯不能同时工作Xk b 1.C om
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
3．(13温州）下列电表示数为1.4伏的是 D

4．（12湘西）在我国家庭生活用电的电压是C
A．3.6V B．36V C．220V D．1.5V
5．（12怀化）以下说法符合事实的是 C
A．人正常步行的速度约为10m/s
B．家庭照明电路的电压为1000V
C．对人体的安全电压为不高于36V
D．夏天，怀化市的室外温度约为－30℃
6．（12黄冈）下列有关“电”的说法正确的是D
A．摩擦起电的实质是创造了电荷 B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流 D．电阻中有电流，它的两端一定有电压
7．（12衡阳）如图电路中，甲乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则D
A．甲接电压表，乙接电流表
B．甲乙均接电压表
C．甲乙均接电流表
D．甲接电流表、乙接电压表
8．（11柳州）一节新干电池的电压是A
A．1.5 V B．15 V C．36 V D.220 V
9．（11广安）把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是A
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极新课 标 第 一网
10．（11阜新）下列说法符合实际的是：C

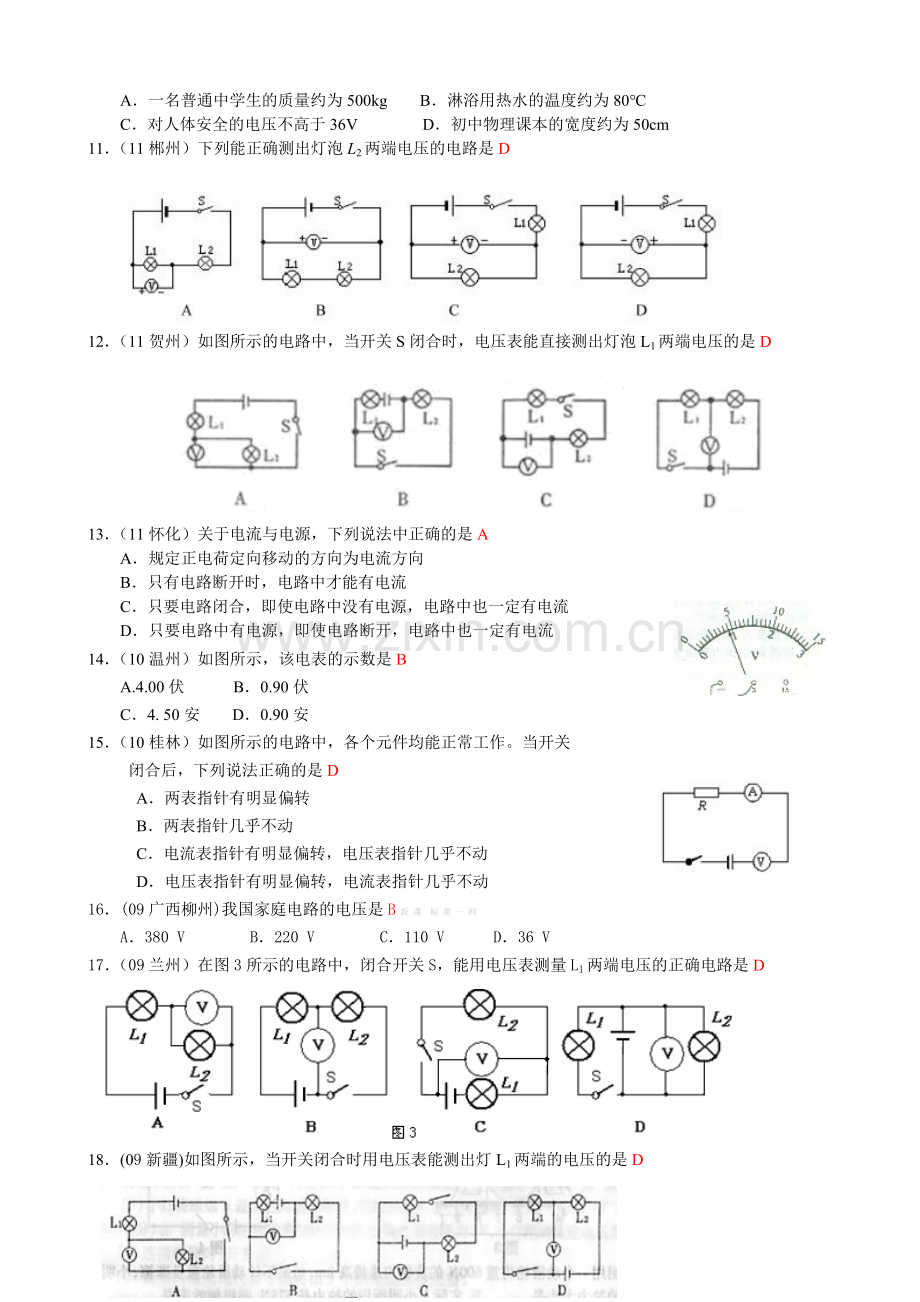

A．一名普通中学生的质量约为500kg B．淋浴用热水的温度约为80℃
C．对人体安全的电压不高于36V D．初中物理课本的宽度约为50cm
11．（11郴州）下列能正确测出灯泡L2两端电压的电路是D

12．（11贺州）如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是D

13．（11怀化）关于电流与电源，下列说法中正确的是A
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
14．（10温州）如图所示，该电表的示数是B
A.4.00伏 B．0.90伏
C．4. 50安 D．0.90安
15．（10桂林）如图所示的电路中，各个元件均能正常工作。当开关
闭合后，下列说法正确的是D
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
16．(09广西柳州)我国家庭电路的电压是B 新 课 标 第 一 网
A．380 V B．220 V C．110 V D．36 V
17．（09兰州）在图3所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是D

18．(09新疆)如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是D

二、 填空题
1．（13南充、南昌、江西、广安、巴中等）我国家庭电路的电压是 V。220
2．（12毕节）在解决物理问题的过程中，我们常常会用到一些隐含的已知条件。给遥控器换上两节新的干电池，隐含条件：电源电压为 。3V
3．（12江西）请您正确填写单位：我国家庭电路电压为220 ；一个中学生的质量约为50 。
V kg
4．（12南宁）家庭电路中，电视机与电冰箱是 联连接的，对人体安全的电压是不高于 V。并 36
5．（12成都）我国家庭电路的电压是 V， 各个用电器之间的电路连接方式是 联。220 并
6．（12广东）如图所示的电压表，若选0~3Ⅴ的量程，读数为 Ⅴ；若选 0~15Ⅴ的量程，读数为 Ⅴ。2.6 13
7．（12柳州）钟表是测量_____________的仪器．如图甲所示的弹簧测力计的量程为_____________N。将电流表连入电路时，必须使电流从_____________（选填“正”或“负”）接线柱流进去．如图乙所示电压表的示数为_____________V。时间 5 正 1.8
8．（11重庆）教室里的电风扇与日光灯是_________联，电风扇正常工作时电压 为_______V。 并 220
9．（11怀化）我国家庭电路的电压为_________V，对人体安全的电压为不高于 _______V。220 36
10．（11重庆）图中电压表的示数为__________V。 7.5

11．（11清远）图中电压表的示数是 V．2.2

新 |课|标| 第|一 |网

12．（11六盘水）电压表示数_______ 11V

13．（11河池）电视机的遥控器由两节干电池供电，其工作电压为 V。电视机的荧光屏上常常带有灰尘，这是因为电视机工作时，荧幕上带有 而具有了吸引轻小物体的性质。
3 电（或电荷）
14．（10玉林、防城港）请你在下面的数字后面填上合适的单位：一节1号干电池的质量约是80____，电压是1.5 。g V
15．（10烟台）我们日常生活用电的电压是 ，对人体来说只有不高于 的电压是安全的． 220V 36V
16．（10茂名）如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在________ (选填“a”或“b”)处。电压 8.5V b

17．（10百色）经验证明，只有不高于　　　Ｖ的电压才是安全的；当流过人体的电流达到25mA时，会 危及生命安全，那么25mA＝　 　　A。36 0.025
18．（10巴中）物理学中规定： 定向移动的方向为电流方向。大量事实表明：不高于 V 的电压才是安全电压。正电荷 36
19．（10漳州）我国提供给家庭电路的电压是 V；对人体的安全电压是不高于 V。 220 36
20．（10綦江）装有两节新干电池的手电筒，它的电压是 V；家庭照明电路电压是 V。 3 220
21．（10自贡）．请你给以下的物理量填写合适数值或单位：
（1）人的正常体温是37__________。（2）我国家庭电路的电压是________V。
（3）学校实验室电学实验中通过小灯泡的电流大约为0.2__________。℃ 220 A
22．（10钦州）如图12所示是电压表的刻度盘，当使用0~3V的量程进行测量时，刻度 盘的每小格表示 V，此时电压表的示数为 V． 0.1 2.4
23．（10黔东南州） 我国家庭电路的供电电压是 V，家用电器通常以 的连接方式接入电路，用电烤箱取暖是因为电流具有 效应；不高于 V的电压是安全电压；一节新干电池的电压是 V。
220；并联；热；3 6；1．5 wwW .x kB 1.c Om
24．(10泰安)如图所示，当量程为0—3V时，电压表指针的读数为 _______V， 当量程为0—15V时，电压表指针的读数为________V。1.5；7.5
25．(10昭通)图中电压表的读数为 V。2.2
（2）在下列横线上填出各被测量的测量结果。63g 2.4V

_________ ________
26．（10盘锦）电源是为电路两端提供________的装置，电压是电路中形成_________的原因。电压 电流
27．（09广西河池）一节干电池两极间的电压是 V；一台家用电冰箱正常工作时的电流值约为1000mA＝ A. 1.5 1
28．（09北京市）图14所示的电压表的示数是 V。2.4
29．（09海南）我国家庭电路的电压是_____V，电视机．电饭煲等家用电器的连按方式是___联。220；并　
30．（09重庆）如图所示，电压表表盘上的指针示数是 V。5

三、作图题：
1．（11贵阳）如图所示，是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：电压表测量L1两端电压，导线不能交叉。

如右图

四、实验探究：
1．（12三明）科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。
在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。x k b 1 .c o m
（1）请用笔画线代替导线完成如图所示的实物连接；
（2）实验时，应保持其它条件不变，只改变 ；
（3）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图所示，请将电压值填入下表空格中；

两电极插入的深度h/cm
1
2
3
4
5
6
苹果电池电压U/V
0.12
0.18
0.22
0.27

0.34
（4）分析表格中的数据，你能得到的实验结论是______________________________；
（5）科学猜想：苹果电池的电压大小还可能与______________________有关；
（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用__________ （填写一种实验器材）来判断。
（1）如图所示
（2）电极插入苹果的深度h （3）0.30
（4）苹果电池的电压大小U随电极插入苹果深度h的增加而增大
（5）苹果的种类（或“苹果的大小、两电极间的距离、电极面积的大小、电极的材料”等）（答案合理就给分）。
（6）电流表（或“发光二极管、小磁针”等）（答案合理就给分）。
2．（12福州）果汁也能做电池。先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示，一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢?给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计—个实验方案进行探究。（也可画图辅助说明）

方案一：
按如答图所示连接电路，再利用开关进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜棒是芭乐电池的正极；若电压表反向偏转，铝棒是电池的正极。

方案二：
将芭乐电池的铝棒用导线和电流表的负接线柱连接，然后用与铜棒连接的导线跟电流表的正接线柱试触，如果电流表指针正向偏转，说明铜棒是电池的正极；若电流表反向偏转，铝棒是电池的正极。
方案三：
按如答图所示连接电路，闭合开关，若低压二极管发光，说明铜棒是电池的正极；若二极管不发光，铝棒是正极。w W w.x K b 1. c o m
（本题为开放性试题，设计方案只要科学、合理即可得分）

3．（10赤峰）两种不同的金属片放在酸碱盐的溶液中就能成为一个电池，所用的金属片就是电池的正极和负极。小华同学把铜片、铁片分别插到菠萝上就制成了一个菠萝电池，如图12中所示。
（1）这个菠萝电池的正极是 片。
（2）实验时首先要进行 ，从而判断出菠萝电池的正负极
（3）为了用电压表测量这个菠萝电池的电压，请在图12中连接好电路。
（4）合上电键以后，电压表的指针如图13所示，则这个菠萝电池电压是 伏
（5）关于这个水果电池，请你再提出一个值得探究的问题 。
（1）铜片 （2）试触 （3）如图 （4）0.6 （5）水果电池的电压与金属种类的关系、与水果种类的关系、与水果成熟度的关系、与金属片插入水果深度的关系等（只要答出一个合理的答案即可）x k b 1 .c o m
4．（10衢州）水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

铁——锌
铁——铜
铜——锌
苹果
0.55伏
0.60伏
0.95伏
梨
0.40伏
0.50伏
0.90伏
菠萝
0. 50伏
0.55伏
1.00伏
橙
0.70伏
0.78伏
1.05伏
①在答题卷上画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的 越大，水果电池的电 压越大；并且水果电池的电压还与 有关；
(2)若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间 的关系时，应控制 不变；
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是 。(写出一个)
(1)① ②金属活动性的差异 水果的种类 (2)极板间的距离
(3)水果电池的电压与极板间的距离是否有关?(其它合理说法也给分)
5．（09陕西）某校研究性学习小组的同学，在网上
浏览到一条信息：“微生物燃料电池”能利用土壤中的
电解质获得电能，供给某种灯发光，如图所示，受
此启发，他们用潮湿的土壤、铜片、锌片等制成了一个
“土壤电池”，并测出有一定的电压，如右图．那么“土
壤电池电压的大小与哪些因系有关？”
他们提出了以下猜想：
猜想1：可能与铜片、锌片插入士壤的深度有关；
猜想2：可能与插人土壤的铜片和锌片之间的距离有关
为了验证猜想1，他们先在金属片上每隔2 cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：
铜片、锌片插入土壤的深度h/cm
2
4
6
8
10
12
电压表的示数U/V
0.60
0.61
0.63
0.66
0.69
_________
(1)下左图是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．
(2)请根据实验数据在下右图中作出图像．

(3)分析以上数据和图像，可以得出的初步结论是：_______________________________（写出一条即可）。 注：其它答案只要合理，均可计分wwW .x kB 1.c Om
（4）他们利用以上装置验证猜想2时，实验中应控制____________不变，改变___________________，并依次记录电压表的示数，
（1）0.7 （2）如右图
（3）土壤电池的电压随铜片和锌片插入土壤深度的增加而增大
（4）铜片和锌片插入土壤的深度 铜片和锌片间的距离.
