移动通信技术电子教案

本章要点：

本章要点：

本章要点：

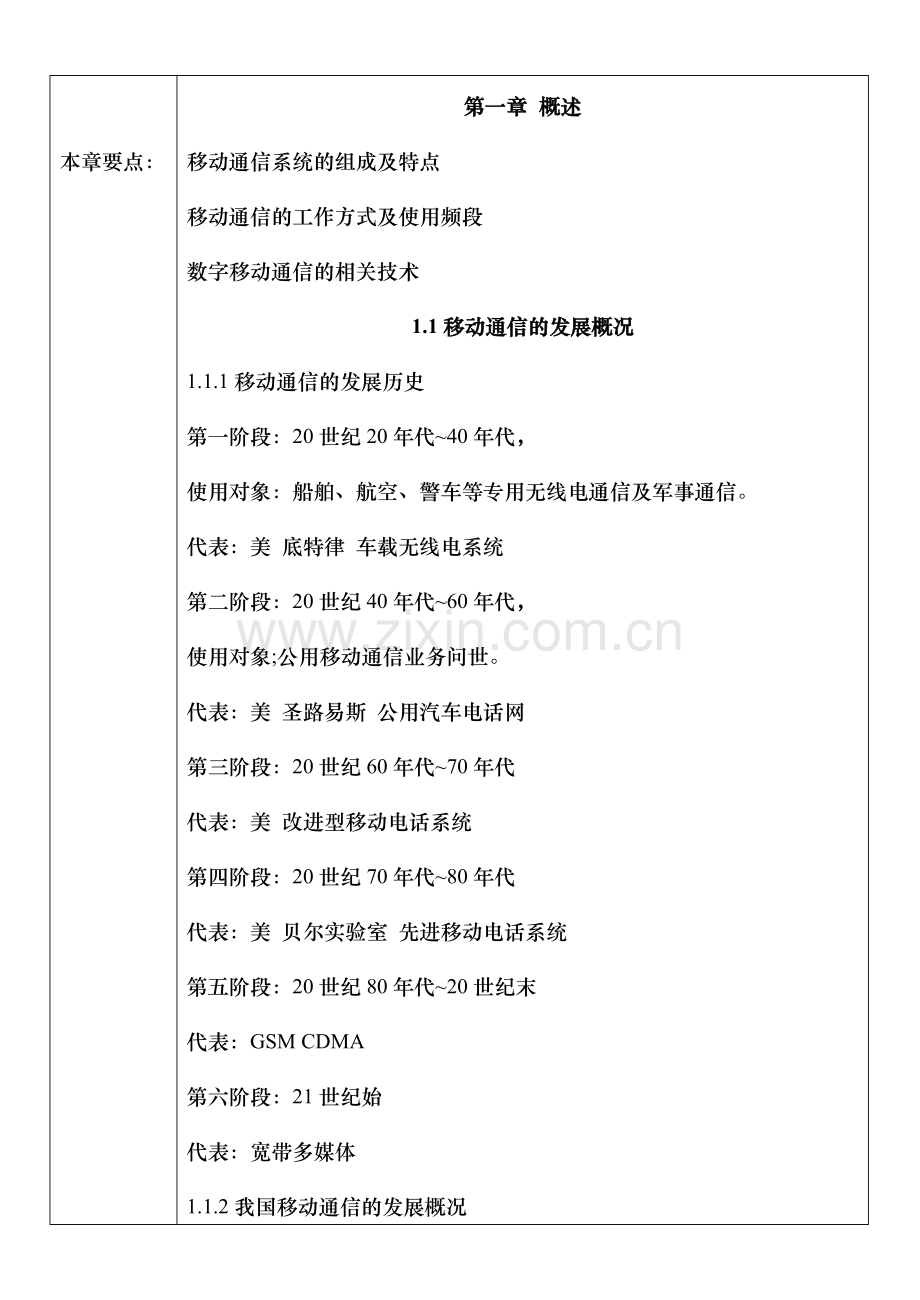

第一章 概述
移动通信系统的组成及特点
移动通信的工作方式及使用频段
数字移动通信的相关技术
1.1移动通信的发展概况
1.1.1移动通信的发展历史
第一阶段：20世纪20年代~40年代，
使用对象：船舶、航空、警车等专用无线电通信及军事通信。
代表：美 底特律 车载无线电系统
第二阶段：20世纪40年代~60年代，
使用对象;公用移动通信业务问世。
代表：美 圣路易斯 公用汽车电话网
第三阶段：20世纪60年代~70年代
代表：美 改进型移动电话系统
第四阶段：20世纪70年代~80年代
代表：美 贝尔实验室 先进移动电话系统
第五阶段：20世纪80年代~20世纪末
代表：GSM CDMA
第六阶段：21世纪始
代表：宽带多媒体
1.1.2我国移动通信的发展概况
我国移动通信事业起步于军事移动通信即战术通信，它经历了电子管、晶体管和集成电路三个时代。
1、 A网和B网 模拟网
2、 G网 GSM 全球通
3、 D网 DCS1800系统
4、 C网 CDMA系统
1.2移动通信的特点及分类
1.2.1 移动通信的特点
1、衰落现象
在移动通信中，各接收点的信号是由直射波和各反射波叠加而成，这些波都是从同一天线发射出来，由于到达接收点的途径不同，且移动台处于运动中，所以其接收信号合成的强度是不同的，这就是所谓的衰落。
2、强干扰情况下工作
移动通信的质量不仅取决与设备本身的性能，而且与外界的干扰和噪声有关
3、多卜勒效应
当载体运动速度达到一定程度时，固定点接收到的信号载波频率将随着载体运动速度而改变，产生不同的频移，这就是多卜勒效应
4、交换跟踪技术
1.2.2移动通信的分类
1、按使用环境分;
陆地移动通信
水上移动通信
航空移动通信
2、按其服务对象分：
军事移动通信
专业移动通信
公众移动通信
3、按交通工具分：
汽车、坦克、火车、船舶、飞机和航天飞行器等
4、按工作方式分：
单工、半双工和全双工工作方式
5、按组网方式及业务性质分：
公用自动拨号移动电话系统
无线电寻呼系统
专用调度系统
无线市话系统
卫星移动通信系统
1.3移动通信系统组成
1、移动系统由移动台（MS）、基地站（BS）、移动业务交换中心（MSC）及与市话网相连的中继线。
2、基站的作用是为移动台提供一个双向的无线链路。
3、无限小区的大小由基地站天线的高度和发射功率决定。
4、移动业务交换中心主要用来处理信息的交换和整个系统的集中控制管理。

1.4移动通信的工作方式
1.4.1单工制
单工方式：同时只能单方向工作，发信时需“按-讲”操作
同频单工
异频单工

1.4.2半双工制
半双工方式：只有一方可收发同时进行；另一方同时只能单方向工作
1.4.3双工制
双工方式：通信双方均可同时收发工作
准双工方式：移动台仅在发信时开启发射机，而接收机常开。

1.5移动通信系统的频段使用
1、GSM900：
890～915MHZ 上行频率
935～960MHZ下行频率
双工间隔为45MHZ，工作带宽为25MHZ，载频间隔200KHZ。
2、GSM（DCS）1800：
1710～1785MHZ 上行频率
1805～1880MHZ 下行频率
双工间隔为95MHZ，工作带宽为75MHZ，载频同隔为200kHZ.
3、EGSM900：
880～915MHZ（上行）
925～960MHZ（下行）
1.6数字移动通信的相关技术
1.6.1多址技术
多址技术就是基站能从众多的用户信号中区分出是哪一个用户发来的信号，而移动台能从基站发来的众多的信号中识别出哪一个是发给自己的，避免用户间的多址干扰。
1、频分多址
频分多址技术：是把移动通信系统的总频段划分成若干个等间隔的频道，每个频道就是一个无线信道。
频分多址的频道划分

FDMA系统的工作原理

2、时分多址
时分多址技术（TDMA）：是把一个频道按等时间分成周期性的帧，每一帧再分割成若干时隙，一个时隙就是一个信道。

时分多址通信系统的工作示意图

3、码分多址
码分多址技术（CDMA）是通过不同的地址码来区分用户的，系统为每个用户分配了各自特定的地址码。

码分多址方式示意图

1.6.2调制技术
1、调制：是为了使信号特性与信道特性相匹配。
2、数字调制：是用基带数字信号改变高频载波信号的某一参数来传递数字信号的过程。
3、在数字蜂窝系统中，多采用线性调制和恒定包络调制
1.6.3分集接收技术
分集技术：就是研究如何利用多径信号来改善系统的性能。利用多条具有近似平等的平均信号强度和相互独立衰落特性的信号路径来传输相同的信息，并在接收端对这些信号进行适当的合并以便大大降低多径衰落的影响，从而改善传输的可靠性。
1、分集技术
（1）空间分集
（2）时间分集
（3）频率分集
2合并技术
选择式合并
最大比合并
等增益合并
开关式合并
1.6.4语音编码技术
波形编码技术
参量编码技术
混合编码技术
1.7移动通信的发展趋势
1、移动通信设备正朝着数字化、宽带化、小型化的方向发展
2、移动通信网络正朝着综合化、智能化、全球化、个人化的方向发展

第2章 移动通信的组网技术
移动通信网的体制及服务区域的划分方法
正六边形无线区群的构成条件及无线小区的激励方式
移动通信网络的构成及进入市话网的方式
2.1移动通信的体制
2.1.1大区制
1、大区制是指在一个地区内只设置一个基站，由它负责这个地区移动用户的通信联络和控制。
2、每个基站都有一个服务区，即无线电波的覆盖范围，服务区的大小是由基站的天线高度和发射功率决定，一般发射机输出功率为200W左右，覆盖半径大约为30～50km。
3、由于大区制的基站天线架设较高、发射功率大，移动台接收信号容易，但移动台不能用较大的发射功率，所以移动台在服务区的边缘时，基站的所接收的信号效果不太好，为了解决这个问题，也可以在服务区建立一些分集接收站，为基站提供良好的接收效果。
4、大区制的特点：大区制虽然有组网简单、投资少、见效快的优势，但由于一个地区只有一个基站，服务范围有限，服务区内所有信道不能重复使用。一因此大区制通信容量较小，一般只能容纳数百至数千个用户。
大区制移动通信示意图

2.1.2小区制
1、小区制是指将整个服务区划分成若干个小区，每个小区分别设置一个基站，由它负责本区移动通信的联络和控制。同时又可在移动业务交换中心（MSC）的统一控制下，实现小区间移动通信的转接及以及移动用户与市话用户的联系。
2、每个基站的服务区称为一个无线小区。
3、移动台和基站的发射功率减小，同时也减小了相互干扰；服务区内所有频率能重复利用，即同频复用，提高了频率利用率，增大了通信容量，有效地解决有限的频率资源和日益增长的通信用户数的矛盾；组网灵活，小区范围可根据用户数灵活确定，当小区内用户数增加到一定程度，可进行“小区分裂”。

小区制移动通信示意图

2.2服务区域的划分方法
2.2.1带状服务区
带状服务区：服务区是一狭长的区域，如，铁路、公路、海岸等，无线小区需采用定向天线，按狭长的区域形成带状网络，相邻小区可进行频
率再用。F1
F2
F1
F2

带状服务区频率复用

2.2.2面状服务区
1、面状服务区：服务区的地形是一宽广的平面
2、假设无线小区半径都是r，将这三种圆内接正多边形的邻区中心间距、小区面积、重叠区面积三种参数。比较后发现：正六边形小区的邻区中心间距最大、小区面积最大也最接近理想的圆形、重叠区面积却最小。这意味着对于同样面积的服务区域，采用正六边形构成小区所需的小区数最少、基站数最少也最经济、所需信道数最少，频率利用率较高。所以服务区的无线小区采用正六边形结构是最佳选择。

小区形状
正三角形
正方形
正六边形
邻区中心间距
r
r
r
小区面积
1.3r2
2r2
2.6r2
重叠区面积
1.2r2
0.73r2
0.35r2
2.3正六边形无线区群的构成
2.3.1构成条件
1、单位无线区群：若干个彼此相邻的正六边形无线小区组成无线区群。
2、若干个无线区群彼此邻接形成整个覆盖区。
3、构成条件：
（1）无线区群能彼此邻接，且无缝隙、无重叠地覆盖整个服务区。
（2）相邻单位无线区群中各使用相同频率的无线小区的中心间距一定相等。
4、满足上述条件的单位无线区群内的无线小区个数为：
N=a2+ab+b2
式中，a、b为≧0的整数，但不能同时为0，N为无线区群中的小区数。
区群示意图

5、设r是无线小区的半径(即正六边形外接圆的半径)，Dg是邻接的无线区群中同频无线小区的中心间隔距离，可见无线区群中的小区数N越大，Dg越大；r越大时，Dg也越大。Dg越大同频干扰就越小。例如：N=3，Dg /r=3；N=7，Dg/r=4.6；N=9，Dg/r=5.2，在实际应用中，只要同频干扰在允许范围内，N取值越小，频率复用率就越高。
2.3.2激励方式
1、中心激励方式：
无线小区中的基站如果设在小区的中心位置，采用圆形辐射的全向天线覆盖无线小区，这就是所谓的“中心激励”方式
2、顶点激励：
如果基站设在每个正六边形小区的三个顶点上，并且每个基站采用三副辐射角是120°的扇形定向天线，分别覆盖三个相邻无线小区的各三分之一区域，每个三分之一区域称作扇区，既一个无线小区分为三个扇区，这就是“顶点激励”方式，由于采用了定向天线，天线发射功率小，对同频干扰有一定的抑制作用，且同频复用距离小，频率复用率较高，但是由于每个基站覆盖面积减小，使频率切换次数增加。顶点激励方式也可以用六副辐射角是60°的扇形定向天线。

2.3.3小区模式
1、无线小区模型

2、小区的裂变
（1）小区分裂就是一种将拥塞的小区分成更小的小区的方法，分裂后的每个小区都有自己的基站并相应地降低天线高度和减小发射机功率。
（2）小区分裂能提高信道的复用次数，从而提高系统容量。常用的方式有1：3分裂方式和1：4分裂方式
1：3分裂方式和1：4分裂方式

（3）如果整个服务区的地理环境一致，用户密度分布均匀，则所采用的无线小区大小相同。而实际上在整个服务区内，建筑物分布复杂，用户密度也是不均匀的，例如，在城市中心，用户密度高，话务量大，而城市郊区的用户密度相对较低，所以小区的划分应随外界环境而灵活变化，例如，在用户密度高的市中心，可使无线小区的面积小一些。在用户密度低的城市郊区可使无线小区的面积大一些。
用户分布密度不等时的区域划分

2.3.4直放站
1、盲区：服务区的地形起伏变化复杂，加之移动通信的阴影效应，这两个原因都会使得服务区存在信号很弱或基站覆盖范围达不到的地方，这些地方称之为盲区
2、为了使信号有效地到达盲区，最大限度地满足用户对于通话服务的要求，通常在适当的地方建立直放站，用来对移动通信基站起延伸距离范围和覆盖重要盲区的作用。直放站是具有小型基站功能的设备，它的成本低、架设简单，所以广泛应用于隧道、偏远的矿区、建筑物内部。

2.4移动通信网的组成
1、本地网结构

2、联网的网络结构

2.5移动通信网进入市话网的方式
2.5.1用户线接入方式
直接把移动用户作为市话局的一个用户。系统常采用单个基地站，利用无线用户集中器通过市话用户线接入市话网。
2.5.3市话中继线接入方式
一些专业移动通信系统的通信业务主要集中在系统内部，而与市话网的话务量不大，故可通过小交换机接入市话网。
2.5.3移动电话汇接中心
移动电话汇接中心就是将某个大地区或全国的各移动电话局汇接起来构成一个区域性的或全国性的移动电话汇接中心

第3章 蜂窝移动通信系统及设备
蜂窝移动通信系统结构及其相关知识
通用分组无线业务接入技术
第三代移动通信系统
移动台的基本原理及信号流程
3.1 GSM数字蜂窝移动通信系统
3.1.1 GSM系统结构
GSM系统主要由四个子系统组成：移动台子系统（MS）、基站子系统(BSS)、网络子系统(NSS)和操作支持系统（OSS）。

1、移动台MS
移动台是GSM移动通信网中用户使用的设备，它是通过无线接口接入GSM系统的，所以移动台是用户能够直接接触的整个GSM系统中的唯一设备,它分为车载型、便携型和手持型三种类型。
为了用户的使用，移动台必须提供话筒、扬声器、显示屏和按键等与用户之间的接口，或者提供与传真机和计算机等其它一些终端设备（TE）之间的接口。
移动台的另外一个重要组成部分是用户识别卡（SIM），SIM卡(Subscriber Identity Module)是一种符合ISO标准的智能卡片，SIM卡是用户入网登记的凭证，具有防止窃用、鉴权和加密的功能，用户的全部资料几乎都存储在SIM卡内,供GSM系统对用户身份进行鉴别，同时，用户通过它完成与系统的连接和信息保存与交换。SIM卡存储的数据分为四类：用户身份认证的信息；安全保密信息；网络和用户的管理数据；用户的个人信息。
2、移动网子系统
网络子系统NSS是整个GSM网络的核心，对移动用户之间或移动用户与固定网用户之间的通信起着管理作用，主要完成GSM系统的交换功能和用户数据与移动性管理、安全性管理所需的数据库功能。组成NSS的各功能实体之间的信令传输符合CCITT信令系统No.7 协议
（1）移动业务交换中心MSC
移动业务交换中心MSC是网络子系统NSS的核心，也是整个GSM网络的核心，MSC提供面向系统其它功能实体和固定网的接口，并对移动用户之间或移动用户与固定网用户之间的通信起着交换与连接的作用，并对系统的正常工作集中控制管理。
（2）归属位置寄存器HLR
归属位置寄存器HLR相当于GSM网络的中央数据库，每个首次入网的移动客户都应在其归属位置寄存器（HLR）注册登记，将移动用户相关的入网信息存储在HLR中，如用户的识别号码、保密参数和注册的有关业务信息等静态数据，HLR还存储着有关移动用户漫游时的动态信息数据，如移动台漫游号码等。
（3）访问位置寄存器VLR
访问位置寄存器VLR是GSM网络的动态用户数据库，存储着进入其控制区域内已登记的来访移动用户的相关信息数据。当移动用户离开其注册登记的原籍地区漫游到其它地区时，被访地区的VLR从该移动用户的归属位置寄存器HLR处获取并暂时存储必要的数据，一旦移动用户离开该VLR的控制区域，则VLR将取消这些暂时存储的该移动用户数据。一个VLR可以负责一个或若干个MSC区域。
（4） 鉴权中心AUC
鉴权和加密是解决移动通信系统信息安全的主要手段，鉴权中心AUC存储着用于系统安全的鉴权信息和加密密钥，用来对移动用户鉴权认证，防止无权用户接入系统和对无线接口上的话音、数据和信号信息进行保密。
（5）设备识别寄存器EIR
移动设备管理是由EIR完成的，在EIR中存储了移动设备的设备识别码（IMEI），通过使用EIR中的三种设备清单：白色清单（准许使用的移动设备的识别号）、黑色清单（禁止使用的移动设备的识别号）和灰色清单（由于技术故障或误操作不能使用的移动设备的识别号），使得运营部门对移动设备进行正确识别，以确保网络内所使用的移动设备的唯一性和安全性。何时需要设备识别取决于网络运营者。目前我国大部分省市的GSM网络均未配置此设备（EIR），所以此保护措施也未采用。
3.基站子系统BSS
基站子系统在整个GSM系统中担任无线发送接收和无线资源管理的任务。它通过无线接口直接与移动台MS相连，并与网网络子系统NSS中的移动业务交换中心MSC相连，由MSC控制，实现移动用户之间或移动用户与固定网路用户之间的通信连接。
基站子系统是由基站控制器BSC和基站收发信台BTS这两部分功能实体构成。BTS和BSC的连接可以是直接连接方式，也可以通过基站接口设备采用远端控制的连接方式。
（1）基站控制器BSC
基站控制器（BSC）是基站子系统（BSS）的控制部分，分别与BTS、MSC和操作维护中心相接，起着无线网络资源的管理、无线参数管理及各种接口的管理控制作用。一个基站控制器根据话务量的需要可以控制一个BTS也可以控制多个BTS。
（2）基站收发信台BTS
基站收发信台BTS是基站子系统的无线接口设备，由基站控制器BSC控制，通常设置在小区中心，完成无线与有线的转换，实现BTS与移动台MS之间接口的无线传输及相关的控制功能。
4.操作支持子系统OSS
操作支持系统OSS为运营部门提供一种手段来控制和维护MS、BSS和NSS这些实际运行部分，其任务是移动用户管理、移动设备管理以及网路操作和维护。如对GSM系统的BSS和NSS进行操作和维护的管理；网络的监视、告警、故障处理等；话务量的统计和计费数据的记录与传递等。
3.1.2 编号
为了将一个呼叫接至某个移动用户，需要调用相应的功能实体，这就需要正确寻址。因此，编号计划非常重要。
1．移动台国际ISDN号码 (MSISDN)
MSISDN号码是指主叫用户呼叫GSM系统中某一个移动用户所需拨的号码。一个移动台可分配一个或多个MSISDN号码，一个MSISDN号码总长不超过15位数字，其编号规则应与各国的编号规则相一致。
国家代码CC

国内地区码NDC

用户号码SN

CC：国家代码
NDC：国内地区码
SN：4位移动用户号码
2、国际移动用户识别码(IMSI)
在GSM系统中，每个移动用户均分配一个唯一的国际移动用户识别码(IMSI)，用来在整个GSM移动通信网中正确识别某个移动用户，IMSI码存储在用户识别卡(SIM)、HLR、VLR中，通常在呼叫建立和位置更新时，需要使用IMSI。移动用户国家码MCC移动网号MNC移动用户识别码MSIN
IMSI的总长不超过15位数字，每位数字仅使用0～9的数字。
移动用户国家码MCC

移动网号MNC

移动用户识别码MSIN

MCC：移动用户所属国家代号，3位数字，用于唯一地识别移动用户所归属的国家，中国的MCC为460。
MNC：移动网号码，最多由两位数字组成，用于识别移动用户所归属的移动通信网。中国移动的电信的MNC为00，中国联通的MNC为01。
MSIN：移动用户识别码，用于识别某一移动通信网（PLMN）中的移动用户，号码组成为H0H1 H2 H3XXXX。
由MNC和MSIN两部分组成为国内移动用户识别码（NMSI）。用于唯一地识别国内GSM通信网中的移动用户。
3、临时移动用户识别码 (TMSI)
国际移动用户识别码(IMSI)只在起始入网登记时使用，在后续的呼叫中用临时移动用户识别码(TMSI)代替IMSI，目的是避免通过无线信道发送其IMSI为了对移动用户识别码(IMSI)保密，从而防止窃听者检测用户的通信内容，或者非法盗用合法用户的IMSI。
临时移动用户识别码 (TMSI)是MSC/VLR给每个来访的移动用户临时分配的号码
TMSI与IMSI号码之间可按一定的算法互相转换。TMSI总长不超过4个字节。
4、移动台漫游号码（MSRN）
当移动台漫游到一个新的业务区后，为使GSM移动通信网路能再进行路由选择，该移动台的HLR请求由VLR给分配一个临时性的漫游号码（MSRN），并将MSRN送至HLR，用于建立通信路由。一旦该移动台离开该服务区，此漫游号码即被收回，并可分配给其它来访的移动台使用。漫游号码MSRN的组成与移动台ISDN号码相同。
5．国际移动台设备识别码（IMEI）
国际移动设备识别码（IMEI）是分配给每一个移动台唯一地识别一个移动台设备的号码，可用于监控被窃或无效的的移动设备。设备识别的作用就是确保系统中使用的移动台设备不是盗用的或非法的。设备的识别是在设备识别寄存器EIR中完成。IMEI号码为一个15位的十进制数字，组成为TAC(6)+ FAC(2)+ SNR(6)+ SP(1) 。
型号批准码TAC

装配厂家号码FAC
产品序号SNR
备用数字SP

6．位置区识别码 (LAI)
在检测位置更新和信道切换时，要使用位置区识别标志（LAI）。
移动用户国家码MCC

移动网号MNC

位置区号码LAC

MCC和MNC均与IMSI的MCC和MNC一样。
LAC：位置区码，用于识别GSM移动通信网中的一个位置区，采用十六进制编码，最多不超过两个字节
7．全球小区识别码 (CGI)
在位置区识别标志（LAI）后面加上小区的标志号（CI），就可以组成小区识别码(CGI)，用于识别一个位置区内的小区。
8．基站识别色码（BSIC）
基站识别色码（BSIC）用于移动台识别采用相同载频且相邻的基站。BSIC为一个6比特编码。
网络色码NCC（3bit）

BTS色码BCC（3bit）

NCC：网络色码，用来识别相邻的通信网络。
BCC：BTS色码，用来识别采用相同载频的相邻基站。
9. MSC/VLR号码
MSC/VLR号码 是 在No.7信令消息中使用的,代表MSC的号码。
10.HLR号码
HLR号码是在No.7信令消息中使用的代表HLR的号码。
11.切换号码HON
切换号码(HON)是指当越区切换时，目标MSC(即要求切换到的MSC)临时分配给移动用户的一个号码，用于路由选择。
3.1.3 GSM网络接口
1. Um接口
Um接口(空中接口)定义为移动台MS与基站收发信台BTS之间的无线通信接口，是GSM网络非常重要的无线接口，此接口传递的信息包括无线资源管理、移动性管理和接续管理等。
2. A接口
A接口定义为移动业务交换中心MSC与基站子系统BSS之间的通信接口，也是功能实体MSC与BSC间的互连接口，此接口传递的信息包括移动台管理、基站管理、移动性管理、接续管理等，其物理链接通过采用标准的2.048Mb/s PCM数字传输链路来实现。
3. Abis接口
Abis 接口定义为基站子系统的两个功能实体基站控制器BSC和基站收发信台BTS之间的通信接口，在BTS和BSC不是直接连接方式时，此接口用于BTS与BSC间的远端互连，此接口支持所有向用户提供的服务，并支持对BTS无线设备的控制和无线频率的分配，其物理链接通过采用标准的2.048Mbit/s或64kbit/sPCM数字传输链路来实现。
4．B接口
B接口定义为MSC与访问位置寄存器VLR之间的接口，此接口用于MSC向VLR询问有关移动台MS当前的位置信息或者通知VLR有关移动台MS的位置更新信息等。
5．C接口
C接口定义为MSC与归属位置寄存器HLR之间的接口，此接口用于传递路由选择和管理信息。其物理链接通过采用标准的2.048Mb/s PCM数字传输链路来实现。
6．D接口
D接口定义为归属位置寄存器HLR与访问位置寄存器VLR之间的接口，此接口用于交换有关移动用户的位置和用户管理的信息，保证移动台在整个服务区内建立和接收呼叫。其物理链接与C接口相同，通过采用标准的2.048Mb/s PCM数字传输链路来实现。
7.E接口
E接口定义为控制相邻区域的不同MSC之间的接口，此接口用于移动用户在MSC之间进行越区切换过程中交换有关切换信息，以启动和完成切换。其物理链接通过采用标准的2.048Mb/s PCM数字传输链路来实现。
8．F接口
F接口定义为MSC与设备识别寄存器EIR之间的接口，此接口用于交换移动设备识别码的管理信息。其物理链接通过采用标准的2.048Mb/s PCM数字传输链路来实现。
9．G 接口
G接口定义为不同的VLR之间的接口，当一个移动用户使用临时移动用户识别号(TMSI) 时，此接口用于向分配TMSI的VLR询问此用户的国际移动用户识别码IMSI的信息。其物理链接通过采用标准的2.048Mb/s PCM数字传输链路来实现。
10．Sm接口
Sm接口定义为用户与GSM网络间的接口，此接口在移动台中实现，包括移动用户与移动台的接口、用户识别卡SIM及用户识别卡SIM与移动终端间的接口等内容。
3.1.4 GSM系统的无线接口
1、频率配置
（1）工作频带和载频间隔
GSM900：
890～915MHZ 上行频率
935～960MHZ下行频率
双工间隔为45MHZ，工作带宽为25MHZ，载频间隔200KHZ。
GSM（DCS）1800：
1710～1785MHZ 上行频率
1805～1880MHZ 下行频率
双工间隔为95MHZ，工作带宽为75MHZ，载频同隔为200kHZ.
EGSM900：
880～915MHZ（上行）
925～960MHZ（下行）
（2）频道编号
fL(n) = 890 + 0.2´n MHz
fH(n) = fL(n) + 45 MHz，
01£ n £ 124
通常第1和第124频道作为系统保护频道不予使用。
2、多址方式
GSM蜂窝系统采用时分多址、频分多址和频分双工制式。200kHZ
频率
帧
时隙
物理信道

跳频技术：主要是为了对抗移动通信电波传播多径效应引起的瑞利衰落，提高通信系统的抗干扰能力和减少多径衰落对传输的影响。
跳频有慢跳频和快调频，GSM中是用的是慢跳频，每秒钟217次。

3、业务类型
（1）语音业务
（2）数据业务
4、信道类型
GSM中每个载频分为8个时隙，用TS0～TS7表示，每个用户占用一个时隙用于传递信息，一个时隙就是一个物理信道，GSM系统共有124X8=992个物理信道。根据在物理信道所传输信息的种类，可人为定义不同的逻辑信道。逻辑信道要被映射到某个物理信道上才能实现信息的传输。
逻辑信道分为业务信道TCH和控制信道CCH两大类。
（1）业务信道TCH
业务信道TCH用于在MS和BS之间传送数字话音或数据等用户信息的双向信道，根据传输速率分成两种形式：全速率信道和半速率信道。全速率信道信息速率是13kbit/s，半速率信道信息速率是6.5kbit/S
（2）控制信道CCH
控制信道CCH用于传递信令或同步数据，控制信道的下行信道用于发送呼叫移动台的寻呼信号，上行信道用于移动用户主呼时发送主呼信号。
控制信道CCH一般分为三类：广播信道（BCH）公共控制信道（CCCH）专用控制信道（DCCH）。
广播信道(BCH)
广播信道(BCH)是从基站到移动台的单向下行信道，用于基站同时向多个移动台广播公用信息，信息内容为移动台入网和呼叫建立所需的相关信息。广播信道(BCH)又分为以下三类：
频率校正信道(FCCH)：用于传输供移动台校正其频率的信息。
同步信道(SCH)：用于传输供移动台进行同步的帧同步（TDMA帧号）和基站识别码（BSIC）的信息。
广播控制信道(BCCH)：用于广播系统的公用信息，如小区的识别信息、公共控制信道（CCCH）的号码和移动台测量信号强度。
公共控制信道(CCCH)
公共控制信道(CCCH)是基站与移动台间的一点对多点的双向信道。分为以下三类：
寻呼信道(PCH)：用于广播基站寻呼（搜索）移动台的寻呼消息，是下行信道。
随机接入信道(RACH)：用于移动台在寻呼响应或主叫接入时在此信道向系统申请分配一条独立专用控制信道(SDCCH)，是上行信道。
接入允许信道(AGCH)：用于基站向入网成功的移动台分配一个SDCCH，是下行信道。
专用控制信道(DCCH)
专用控制信道(DCCH)是呼叫接续和通信过程中，在基站与移动台间点对点地传输必须的控制信息，是双向信道。分为以下三类：
独立专用控制信道(SDCCH)：用于在分配业务信道TCH之前，传送基站和移动台间的连接和信道分配的信令，如鉴权、登记信令等。
慢速随路控制信道(SACCH)：用于基站向移动台传送功率控制信息、帧调整信息和移动台向基站发送移动台接收到的信号强度数据和链路质量报告。SACCH可与一个业务信道TCH或一个独立专用控制信道SDCCH联用。
快速随路控制信道(FACCH)：在没有分配独立专用控制信道(SDCCH)时，用快速随路控制信道(FACCH)传送与SACCH相同的信息，通常在切换时使用。使用此信道(FACCH)时，要占用业务信道20ms左右。
5、突发脉冲序列
在TDMA帧的一个时隙TS中发送的信息称为一个突发脉冲序列，共156.25 bit，长度为577mS。时隙TS中传输的信息不同，对应的突发脉冲类型也不同。
（1）普通突发脉冲序列（NB）
普通突发脉冲(NB)用于携带业务信道TCH以及除频率校正信道(FCCH)、同步信道(SCH)和随机接入信道(RACH)以外的所有控制信道信息。
加密信息(2×57bit)：加密语音、数据或控制信息；
训练序列(26bit)：是一串已知比特，是供信道均衡用；
尾比特TB(2×3bit)：一般是000，是突发脉冲开始与结尾的标志；
借用标志F(2×1bit)：当业务信道被快速随路控制信道(FACCH)借用时，以此表示这个突发脉冲序列被快速随路控制信道(FACCH)信令借用；
保护时间GP(8.25bit)：是用来防止由于定时误差而造成突发脉冲间的重叠，既各用户间各自使用的时隙重叠，故而采用8.25bit的空白保护间隔；
（2）频率校正突发脉冲序列（FB）
频率校正突发脉冲(FB)用于构成频率校正信道(FCCH)，并传送142bit的固定频率校正信息，用于校正移动台的载频，另外还有尾比特TB(2×3bit)和保护时间GP(8.25bit)和普通突发脉冲(NB)一样。
（3）同步突发脉冲序列（SB）
同步突发脉冲(SB)用于构成同步信道(SCH)，并传送系统的同步信息，使移动台获得与系统的时间同步。同步突发脉冲由携带TDMA帧号和基站识别码BSIC信息的加密信息（2×39bit）和一个易被检测的长同步序列(64bit)构成。
（4）接入突发脉冲序列(AB)
接人突发脉冲(AB)用于构成移动台的随机接入信道(RACH)，并传送随机接入信息。接入突发脉冲由同步序列(41bit)、加密信息(36bit)、尾比特TB(2×3bit)和保护时间间隔(68.25bit)构成。其中保护时间间隔较长，这是因为移动台首次接人或切换到一个新的基站时，由于移动台和基站间的传输时间的长短不知道，为了不与正常到达的下一个时隙中的突发脉冲序列重叠，需要设置较长的保护时间间隔。当保护时间长达252μs时，允许小区半径为35km，在此范围内可保证移动台随机接人移动网。
（5）空闲突发脉冲序列(DB)
空闲突发脉冲(DB)的作用是当无用户信息传输时，用空闲突发脉冲（不携带任何信息，不发送给任何移动台）替代普通突发脉冲在TDMA时隙中传送。空闲突发脉冲(DB)的结构与普通突发脉冲的结构相同，只是将普通突发脉冲中的加密比特换成固定比特。
6 帧结构
GSM中每个载频分为8个时隙：TS0～TS7，这相同频率的8个时隙被称为一个TDMA帧，前述的物理信道就是一个时隙，一个TDMA帧长4.615ms。不同通信系统的帧长度和帧结构是不一样的，GSM时隙帧结构有时隙、TDMA帧、复帧(multiframe)、超帧(superframe)和超高帧5个层次。 复帧是由若干个TDMA帧组成，由26个TDMA帧组成的复帧称作业务复帧，帧长120ms，主要用于TCH、SACCH和FACCH传输业务信息；由51个TDMA帧组成的复帧称作控制复帧，帧长235.385ms，主要用于BCCH和CCCH传输控制信息。
超帧是由51个由26帧的复帧或26个由51帧的复帧构成，超帧等于1326个TDMA帧。
超高帧由2048个超帧构成，等于2715648个TDMA帧。帧的编号是从0—2715648为一个周期。

7.语音间断传输技术
由于人的讲话过程是不连续的，既话音是间断传输的，所以在GSM系统中还采用了话音间断传输技术（DTX），该技术是指在话音的间隙时间关闭发射机，暂时停止传输，仅在包含有用信息帧时打开发射机的一种传输模式。在关闭发射机之前，必须把发端背景噪声的参数传递给收端，收端利用这些参数合成与发端相类似的噪声，这样收端在无语音时，移动台自动产生舒适的背景噪声，使通话者不会关闭发射机而产生通话中断的误会。
采用话音间断传输技术DTX可以节省移动台电源，延长电池使用时间减少空中平均干扰电平，提高频谱利用率。
DTX工作原理图

3.1.5数字移动通信系统的运行
1、位置登记
GSM网络所覆盖的整个区域划分为许多位置区，位置区是指用户在移动中通信无需更改位置信息的区域，每个位置区都有一个位置区识别码(LAI),为了告知移动用户所在的实际位置信息,系统要在广播控制信道（BCCH）中连续发送位置区识别码(LAI)，移动台开机后，就可以搜索此BCCH，从中获取所在位置区的识别码(LAI)，由于位置信息非常重要，因此,位置区的变化一定要通知网络进行登记。
在移动通信中，由于传输
