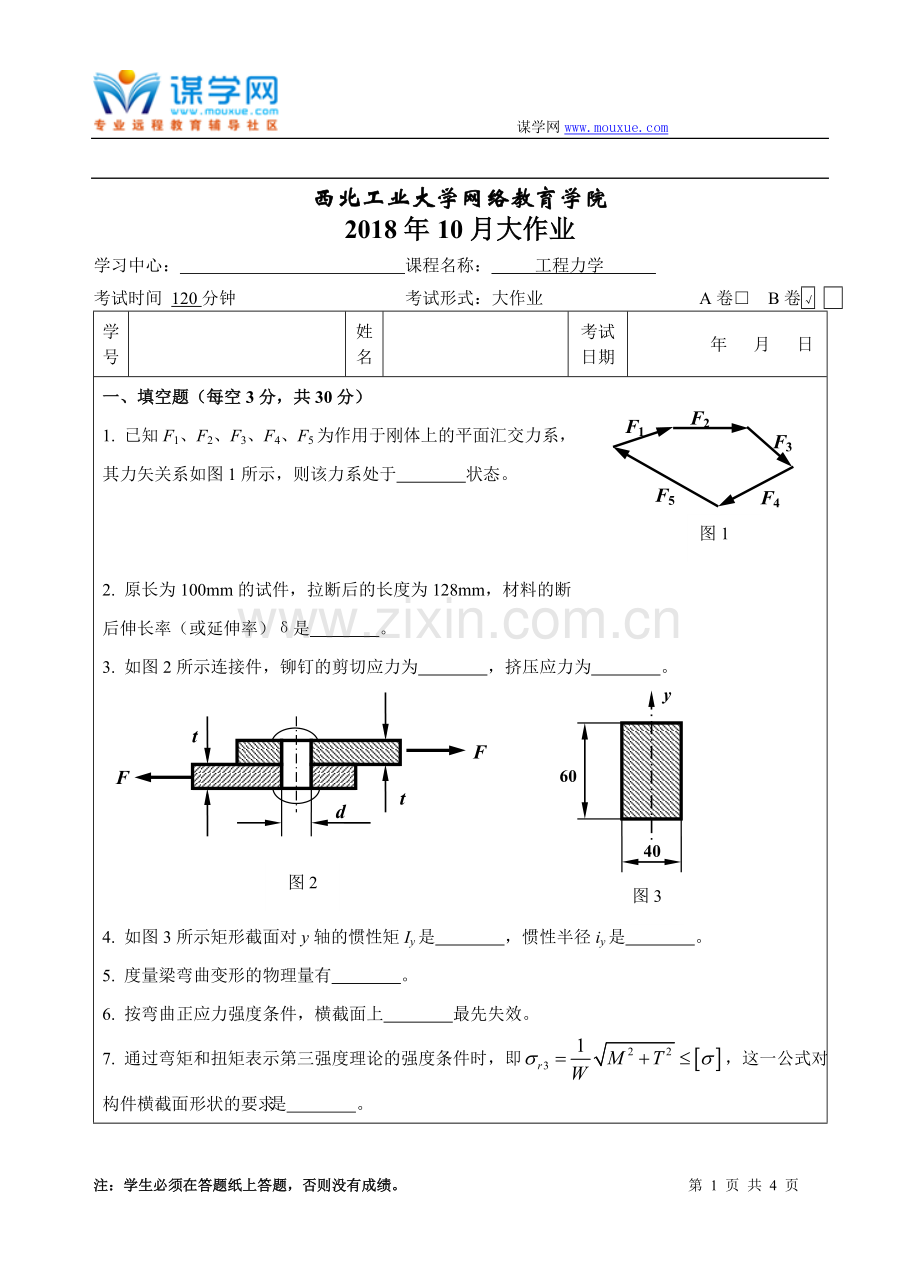

西北工业大学网络教育学院
2018年10月大作业
学习中心： 课程名称： 工程力学
考试时间 120分钟 考试形式：大作业 A卷□ B卷√
学
号

姓名

考试日期
年 月 日
F1
F2
F3
F4
F5
一、填空题（每空3分，共30分）
1. 已知F1、F2、F3、F4、F5为作用于刚体上的平面汇交力系，
其力矢关系如图1所示，则该力系处于 状态。

图1
2. 原长为100mm的试件，拉断后的长度为128mm，材料的断
后伸长率（或延伸率）δ是 。
图3
40
60
y
3. 如图2所示连接件，铆钉的剪切应力为 ，挤压应力为 。
图2
F
d
F
t
t

4. 如图3所示矩形截面对y轴的惯性矩Iy是 ，惯性半径iy是 。
5. 度量梁弯曲变形的物理量有 。
6. 按弯曲正应力强度条件，横截面上 最先失效。
7. 通过弯矩和扭矩表示第三强度理论的强度条件时，即，这一公式对构件横截面形状的要求是 。

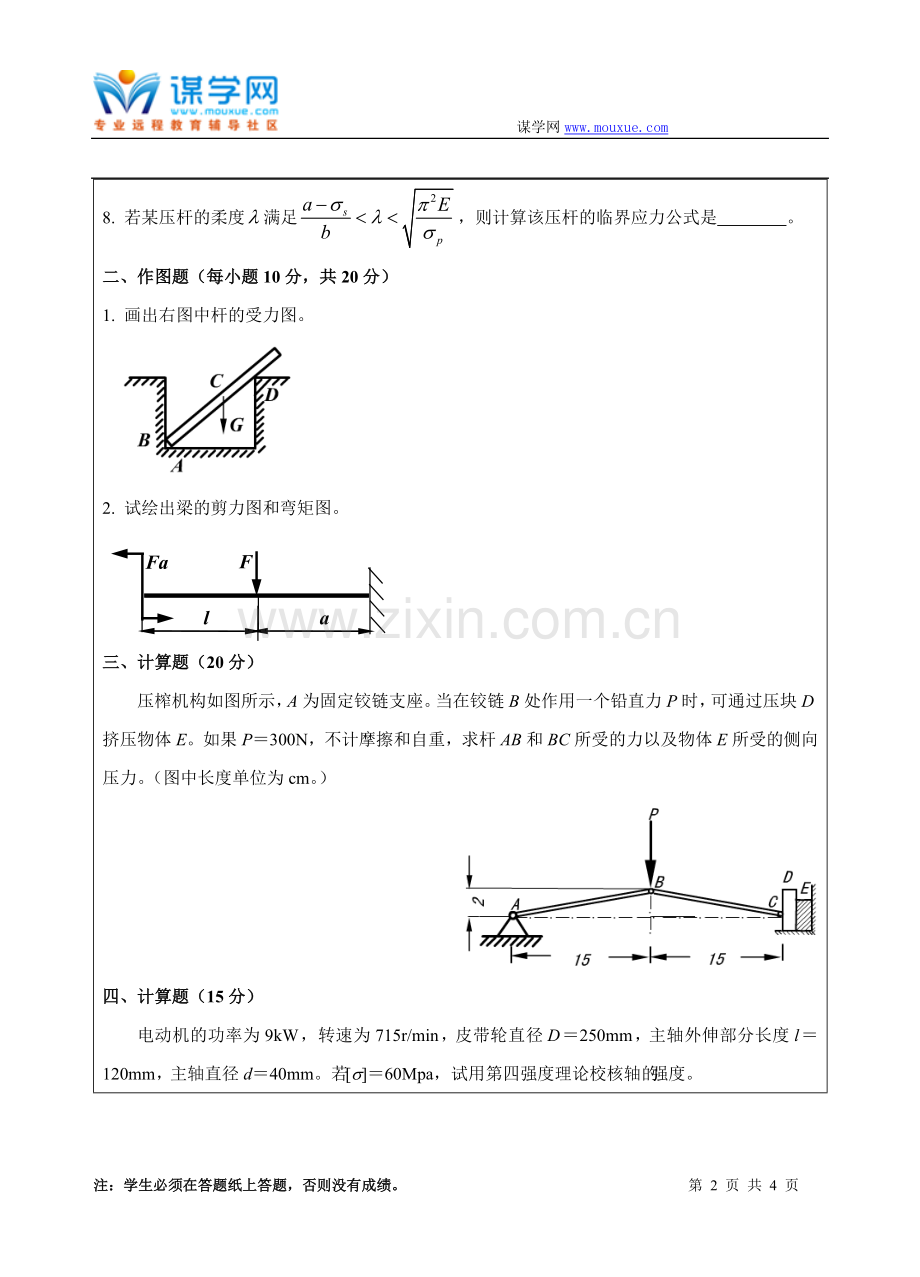

8. 若某压杆的柔度满足，则计算该压杆的临界应力公式是 。
二、作图题（每小题10分，共20分）
1. 画出右图中杆的受力图。

2. 试绘出梁的剪力图和弯矩图。
F
Fa

a
l
a

三、计算题（20分）
压榨机构如图所示，A为固定铰链支座。当在铰链B处作用一个铅直力P时，可通过压块D挤压物体E。如果P＝300N，不计摩擦和自重，求杆AB和BC所受的力以及物体E所受的侧向压力。（图中长度单位为cm。）

四、计算题（15分）
电动机的功率为9kW，转速为715r/min，皮带轮直径D＝250mm，主轴外伸部分长度l＝120mm，主轴直径d＝40mm。若[s]＝60Mpa，试用第四强度理论校核轴的强度。

五、计算题（15分）
两根圆截面压杆，直径均为d=160mm，材料为A3钢，E=200GPa，=235MPa。两端均为铰支，长度分别为l1=3m，l2=5m。试求各杆的临界压力Fcr。已知=200MPa，a=304MPa，b=1.12MPa。

注：学生必须在答题纸上答题，否则没有成绩。 第 4 页 共 4 页
