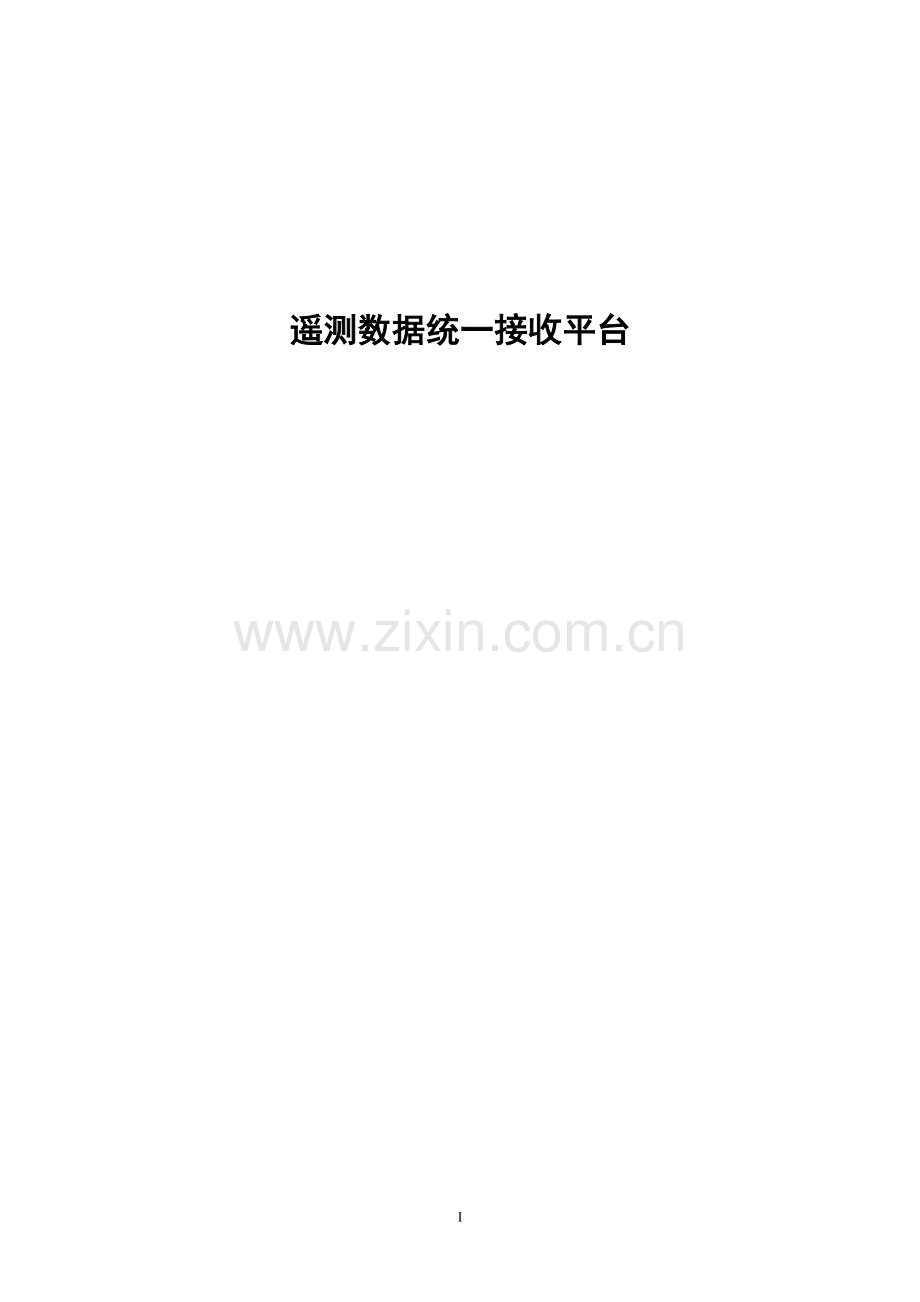

遥测数据统一接收平台

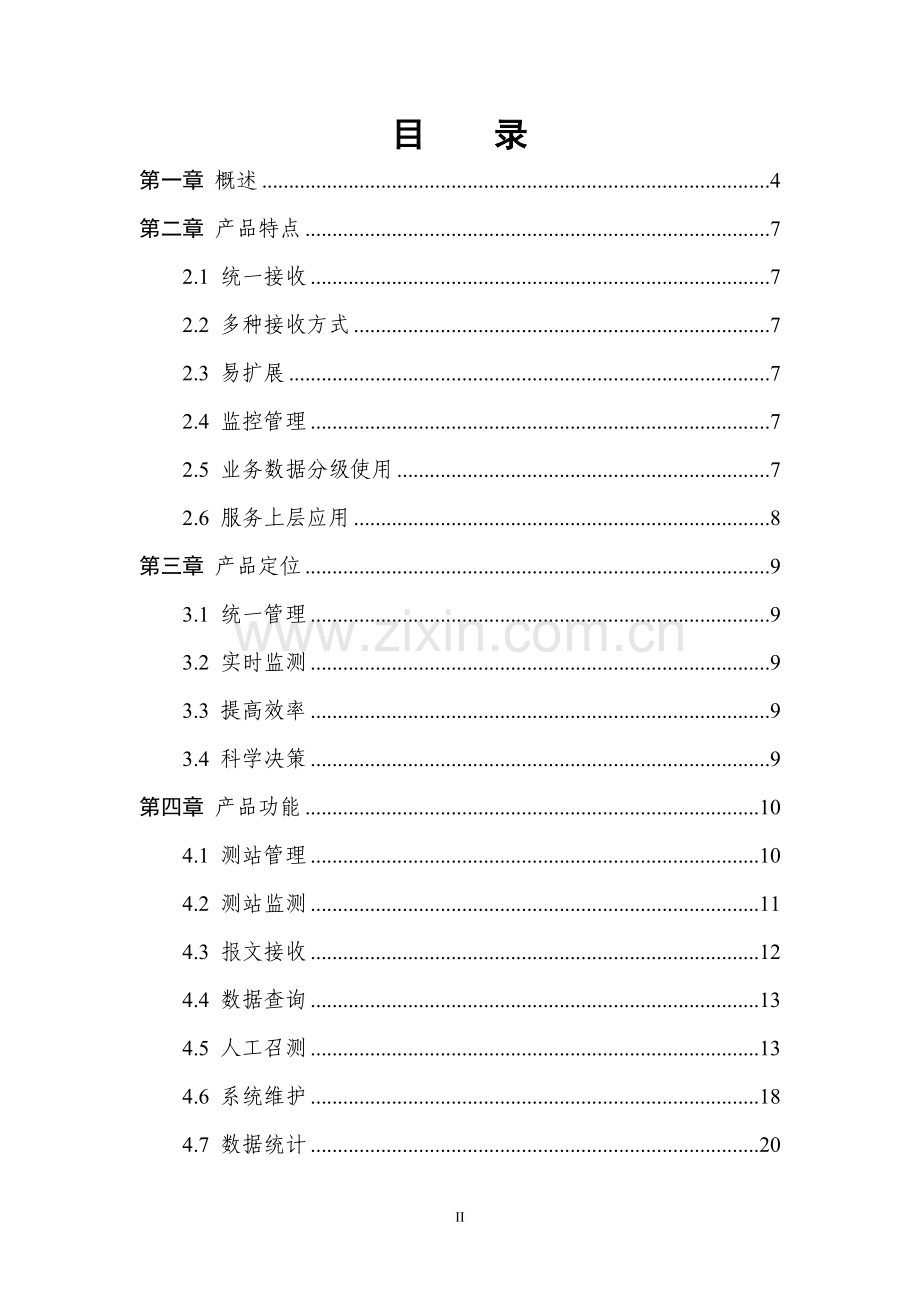

目　　录
第一章 概述 4
第二章 产品特点 7
2.1 统一接收 7
2.2 多种接收方式 7
2.3 易扩展 7
2.4 监控管理 7
2.5 业务数据分级使用 7
2.6 服务上层应用 8
第三章 产品定位 9
3.1 统一管理 9
3.2 实时监测 9
3.3 提高效率 9
3.4 科学决策 9
第四章 产品功能 10
4.1 测站管理 10
4.2 测站监测 11
4.3 报文接收 12
4.4 数据查询 13
4.5 人工召测 13
4.6 系统维护 18
4.7 数据统计 20
4.8 地理信息系统 20
第五章 服务保障 21

21
第一章 概述
遥测数据是通过传感器被遥测终端接收到的实时数据。来自遥测对象，反映遥测对象的数字特征或状态，可作为科研和决策分析的数据依据。遥测数据终端是防水型测控设备，采用高性能锂电池供电，可采集各类仪表、变送器的输出信号并通过GPRS或短消息远程传输数据，适用于不具备供电条件、环境恶劣的监测现场，广泛应用于供水、水利、农业、地质、环保等行业。
近年来，水利作为国家基础设施建设的优先领域，实现了跨越式的发展。中小河流水文监测项目、山洪灾害监测系统、水资源监测系统相继开展建设，各省新建（改建）自动遥测站点都已近万处。由于遥测站设备来自不同的厂家，而每家厂商都各自提供一套接收平台和遥测数据库，造成应用不便、管理困难。为应对这一局面，各级水文单位急需一套集测站监控管理，数据统一接收，智能人工召测于一体的水文水资源监测数据接收与处理软件，并且能够入统一入水文水资源相关标准数据库，为上层应用提供服务。
2012年水利部相继出台了《水文监测数据通信规约》和《水资源监控管理系统数据传输规约》（SZY206-2012）。这两个规约规定了监测系统中传感器与遥测终端的串行接口及数据通信协议、遥测站与中心站之间的数据传输通信协议等技术内容，为规范水文监测数据传输设备互相兼容、资源共享提供坚实的技术支撑。
在基于上述两个标准协议基础上，北京北科博研科技有限公司凭借多年从事水文行业应用软件开发经验，开发了一套基于水资源标准数据库的监测数据统一接收系统，该系统实现了数据统一接收、统一存储、统一入库，对测站监控管理，以及对测站数据的召测等功能，并初步完成数据查询、提取、分析等功能，实现WEB浏览功能和手机终端浏览功能，大大简化了工作量，提高了工作效率。
通过北科博研遥测数据统一接收平台可以快速实现对现有遥测信息接收软件的整合，在充分利用现有设备的前提下，实时接收新安装的遥测设备实时数据，入标准实时水雨情数据库（SL 323-2011）、国家水资源监控能力建设项目监测数据库（SZY302-2012），利用WEB浏览功能，任何内网的用户都可直接浏览、查询到及时、准确的水情信息，提高了水情信息化程度，为防汛抗旱提供决策依据，使遥测数据管理、应用水平迈上了一个新台阶。系统网络架构如下图所示。

水文水资源遥测数据统一接受平台网络架构示意图

第二章 产品特点
2.1 统一接收
只要遵循《水文监测数据通信规约》和《水资源监控管理系统数据传输规约》（SZY206-2012）协议的RTU均可以通过本系统进行监测数据的统一接收；并且能够集成旧有水文水资源测站的私有协议。
2.2 多种接收方式
本系统支持目前主流的GPRS/GSM数据接收方式，同时也提供了与北斗卫星的数据接收方式，为数据传输提供双保险，使系统更加可靠，保证监测数据能够稳定的接收。
2.3 易扩展
依据《水文监测数据通信规约》和《水资源监控管理系统数据传输规约》（SZY206-2012），预置对私有协议的数据接口，极大的提高了系统的扩展性和兼容性。
2.4 监控管理
系统除了能够将水文水资源监测数据进行统一接收、统一管理外，还能够实时观察各RTU的运行状态，如发生故障，能够及时的给出警示，使工作人员能够第一时间发现问题，解决问题。
2.5 业务数据分级使用
系统将各遥测站发送的报文解析后，统一入库，然后按行政区划分级展示。同时，还能够对系统中的数据进行权限划分，不同级别的单位使用不同级别的数据，实现了业务数据的分级使用。
2.6 服务上层应用
系统的底层数据库，依照国家标准设计；通过本系统接收的数据，能够直接接入标准实时水雨情数据库（SL 323-2011）、国家水资源监控能力建设项目监测数据库（SZY302-2012），为上层应用提供服务。同时，系统还具有非常完备的工况召测、数据召测功能，能够更好的为上层应用提供服务。

第三章 产品定位
3.1 统一管理
监测数据管理平台，可以实现监测数据的统一接收、统一存储、统一入库，解决数据分散、应用不便的问题。
3.2 实时监测
统一接收管理平台，可以实时接收、查询及分析各监测数据，方便对各个测站进行监控管理，及时发现并处理异常情况。
3.3 提高效率
通过监测数据管理平台的统一管理，可以方便的对数据进行查询、提取、分析，并随时通过手机或者电脑浏览，大大减少工作量，大幅度提高工作效率。
3.4 科学决策
通过统一接收管理平台，快速实现对现有遥测信息接收软件的整合，实时获取数据，接入国家标准数据库，通过内网可直接浏览、查询到及时、准确的水情信息，为科学决策提供依据。

第四章 产品功能
遥测数据统一接收平台分为测站管理，测站监测，报文接收，数据查询，人工召测，系统维护，数据统计和地理信息系统八个部分，系统功能结构如下图所示。

遥测数据统一接收平台功能结构

4.1 测站管理
系统支持对测站信息的检索查看，可以在整个系统内搜索，也可以按行政区划搜索，检索项包括：测站名称，站号，SIM卡号，河流名称，水系名称等。对于管辖范围内的测站信息，系统支持按行政区划进行测站管理，具体包括测站编号，测站名称，行政区划，站类，所属河流，所属水系，所属流域，经纬度，站址，基面名称，基面高程，基面修正值，数据类型，数据长度，数据精度等信息。测站信息维护界面如下图所示。

测站信息维护界面

4.2 测站监测
系统能够实时监测测站的工况状态，工作状态，以及在线状态，以警示灯的方式直观的展现，供水情部门工作人员随时掌握测站状态信息。展现内容包括：交流电状态，蓄电池状态，水位超限状态，流量超限状态，流量仪表状态，水位仪表状态，终端箱门状态，存储器状态，IC卡功能状态，水泵状态，剩余水量状态等。测站监测界面如下图所示。

测站监测界面
4.3 报文接收
l 报文信息查看
系统保留接收到的原始报文信息，以测试报，时段报，定时报，加报报，小时报，人工置数报，图片报等多种报文类型进行分类展示，工作人员可以随时与水雨情、水资源数据库中的数据进行比对，使应用数据库中的数据更加精确。报文信息查看界面如下图所示。

原始报文查看界面
l 报文信息转译
为方便水情部门工作人员使用，系统依照约定，自动对原始报文进行转译，为用户提供参考，更好的使用原始报文信息。如下图所示。

报文信息转译界面
4.4 数据查询
系统接收各个测站发送的报文信息后，将这些报文进行解析，统一展现在数据查询模块中；为用户提供统一的查询功能。按数据类型分为实时雨量查询，小时雨量查询，实时水位查询，小时水位查询等。如下图所示。

数据查询界面
4.5 人工召测
人工召测是本系统的特色功能，通过该模块，用户不仅能对工况和测站数据进行召测；还能对遥测站发出遥控指令，控制遥测站的水泵、阀门、闸门开关，水量定值，测站时钟等。无论哪种方式的召测，系统均记录召测命令执行状态下，使用户清楚的掌握召测进程。如下图所示。

召测命令执行情况
l 遥测站设置
遥测站设置既是对遥测站的远程遥控，控制内容包括：修改测站基本配置，修改测站基本参数，修改测站密码，初始化测站固态存储数据，恢复测站出厂设置，设置测站时钟，设置IC卡状态，控制水泵开关，控制阀门开关，控制闸门开关，水量定值控制等。如下图所示。

修改测站基本配置界面

修改测站运行参数

初始化固态存储数据

设置IC卡状态

控制闸门开关

水量定值控制
l 工况召测
系统能够支持对工况信息的召测，包括：查询测站基本配置，查询测站运行参数，查询水泵实时数据，查询遥测站软件版本，查询遥测站状态，查询遥测站事件，查询遥测站时钟等。如下图所示。

查询水泵实时数据

查看测站详情
l 数据召测
系统支持用户随时对测站数据进行召测，包括：查询测站实时数据，查询测站时段数据，查询测站人工置数，查询测站图片数据，查询测站指定要素数据。召测后的结果直接存入统一的数据库，通过数据查询功能查看。如下图所示。

指定要素召测
4.6 系统维护
l 系统信息
系统信息可以帮助用户查看系统运行的服务器信息，及系统运行环境信息。使用户随时掌握系统运行情况。如下图所示。

系统信息界面
l 参数配置
系统运行的支撑参数可以通过参数配置功能灵活的调整，以此增加系统部署应用的灵活性。如下图所示。

参数配置界面
l 日志查看
系统运行日志及工作人员的操作日志均记录在该模块中，以便出错时能够及时的查找问题根源，使问题能够及时得到解决。如下图所示。

系统日志界面
l 配置向导
系统提供配置向导，帮助用户一步一步完成系统的初始化配置，使系统的操作人员不必具有非常专业的计算机专业技术知识，也能使用系统，充分体现了以人为本的产品理念。
l 协议查看
系统内置了《水文监测数据通信规约》和《水资源监控管理系统数据传输规约》（SZY206-2012）的协议内容，用户如有需要可以方便的通过系统进行查看，而不必再翻阅资料，尤其在汛期能够为用户节省宝贵的时间。
4.7 数据统计
系统提供了数据统计的功能，以丰富的图形展示统计信息，如：饼状图、柱状图、雷达图等。同时，还能够以二维、三维等多种形式展示系统中的任何数据，如：降雨量统计，水位变化趋势，流量水位关系等，并且可以导出和打印统计分析结果。

4.8 地理信息系统
以电子地图的方式，直观的展示测站分布，测站运行状态，实时数据等信息；并可以实现拖动，放大，缩小等电子地图的基本操作。

第五章 服务保障
北科博研以优质的服务作为产品应用的基础。我公司将在软件的使用维护、应用开发、技术升级方面持续向用户提供优质的服务支持，用户完全不必担心软件在长期的应用中会遭遇服务短板，我们的服务将伴随产品的整个应用及升级过程。
我们的服务体系包括：限时响应、点对点支持、增值服务。
限时响应以热线服务为主，我们将提供7*12小时的热线服务。
点对点支持包括：热线服务系统(Telephone Services)、远程咨询(Remote Consulting)、系统早期诊断(Early Watch)、安装和调试服务、回访和跟踪服务、维护和应急服务、技术升级服务、数据备份及系统恢复技术服务、技术培训服务、数据迁移服务、系统规划建议服务、顾问咨询服务等等。
增值服务是指在提供基本服务的基础上，我们将提供用户所需的其他服务。
目前，产品在国家林业局等部门得到了充分应用。
