电线导管、电缆导管及线槽敷设分项工程质量验收记录.doc

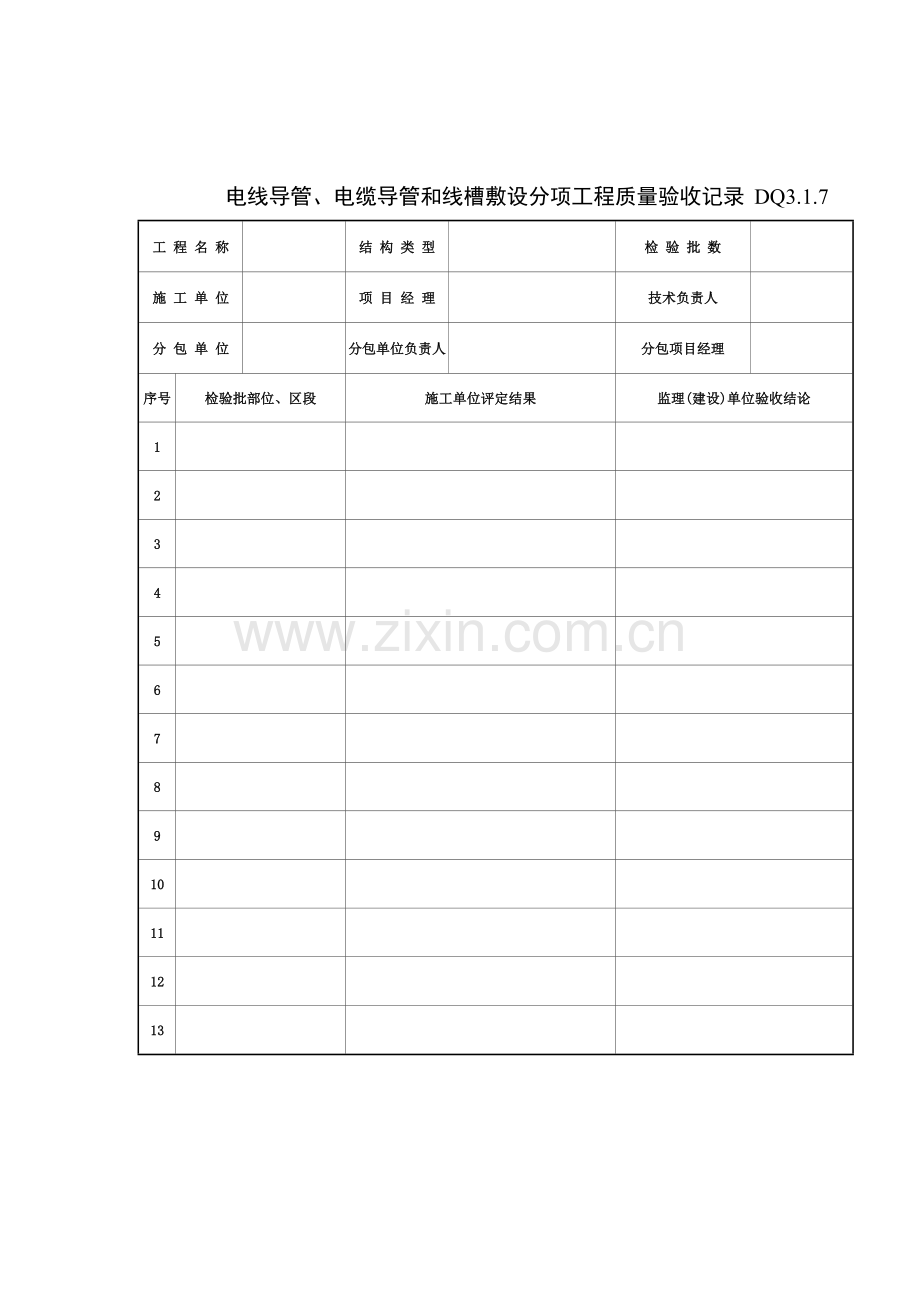

电线导管、电缆导管和线槽敷设分项工程质量验收记录
DQ3.1.7

工 程 名 称

结 构 类 型


检 验 批 数

施 工 单 位

项 目 经 理

技术负责人

分 包 单 位

分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理(建设)单位验收结论
1

2

3

4

5

6

7

8

9

10

11

12

13

检
查
结
论

专业技术负责人：
年 月 日
验
收
结
论

专业监理工程师：
(建设单位项目专业技术负责人)
年 月 日

电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录

DQ3.1.8

工程名称

检验批部位


项目经理

工程施工
单位名称

分包项目经理

专业工长

分包单位

施工执行标准
名称及编号

施工班组长

序号
GB50303－2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录
主

控

项

目
1
　金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：
1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2。
2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采有螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；
3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；
4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2
　金属导管严禁对口溶焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

3
　防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

4
当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

一

般

项

目
1
室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。

2
室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50∽80mm。所有管口在穿入电线、电缆后应做密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。

3
电缆导管的弯曲半径不小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。

4
金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。

5
室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm。

DQ3.1.8 续表
一

般

项

目
6
　暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150∽500mm范围内设有管卡，中间直线段管卡间的最大距离应符合提示表的规定。

7
　线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。

8
防爆导管敷设应符合下列规定：
1 导管部及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。
2 安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。

9
绝缘导管敷设应符合下列规定：
1 管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封。
2 直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械操作的一段，采取保护措施；
3 当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；
4 沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。

10
金属、非金属柔性导管甫设应符合下列规定：
1 刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；
2 可挠金属管或其他柔性导这、管与刚性导管或电气调和、器具间的连接采用专用头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损。
3 可挠性金属导管和金属柔性导管不能做接（PE）或接零（PEN）的接续导体。

11
导管和线槽在建筑物变形缝处，应设补偿装置。

施工单位
检查评定结果
项目专业质检员：　　 　　　　　　　　　　　　　　　　　　　　　　年　　月　　日
监理（建设）单位验收结论

专业监理工程师（建设单位项目专业技术负责人）：　　　　　　　　　　　　年　　月　　日

DQ3.1.8
提　　示

一、 电缆最小允许弯曲半径应符合下表：
序号
电　缆　种　类
最小允许弯曲半径
1
无铅包钢铠护套的橡皮绝缘电力电缆
10D
2
有钢铠护套的橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D

二、管卡间最大距离：
敷设方式
导管种类
导管直径（mm）
15～20
25～32
32～40
50～65
65以上
管卡最大距离（m）
支架或
沿墙明敷
壁厚＞2mm刚性钢导管
1.5
2.0
2.5
2.5
3.5
壁厚≤2mm刚性钢导管
1.0
1.5
2.0
－
－
刚性绝缘导管
1.0
1.5
1.5
2.0
2.0
