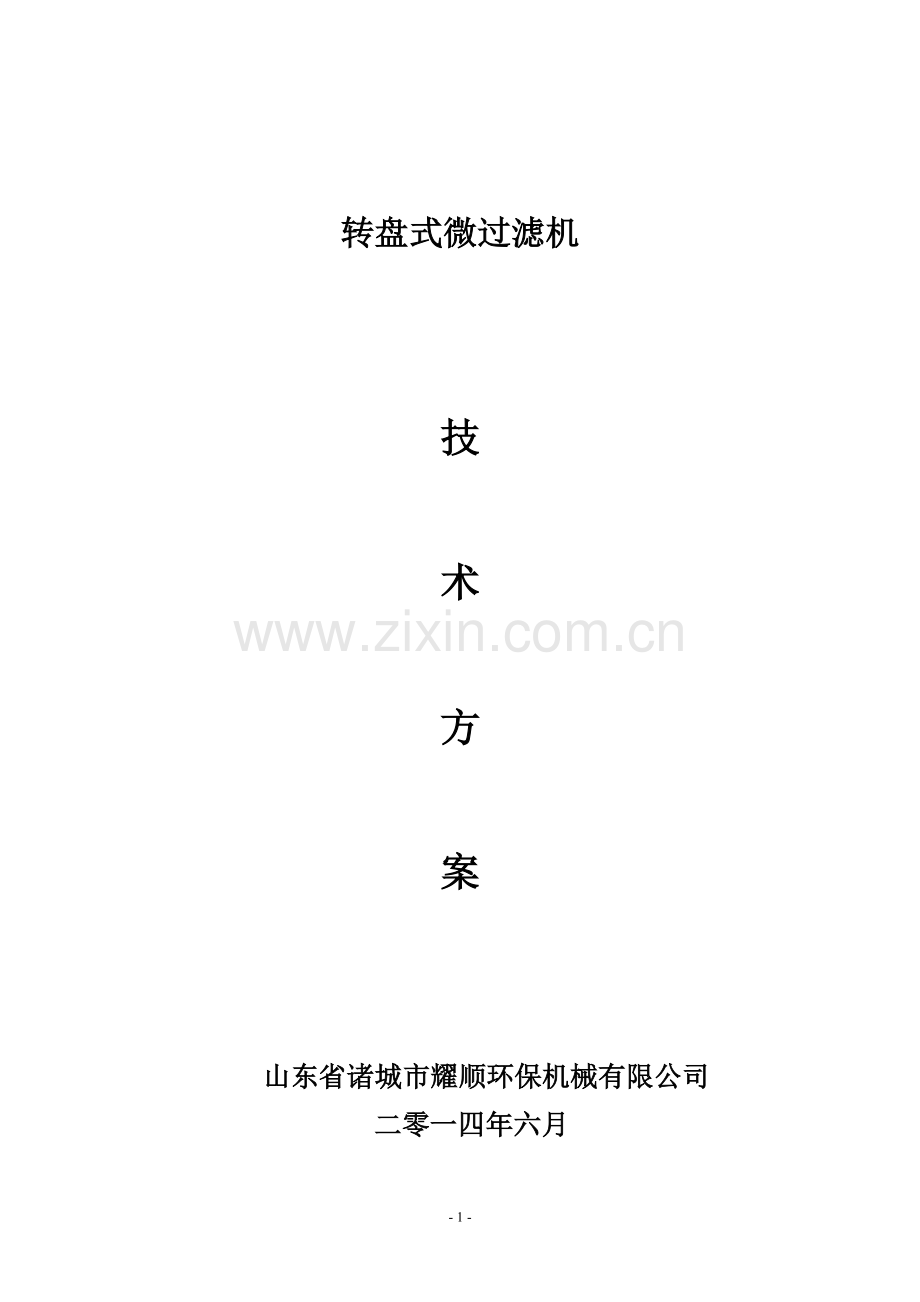

转盘式微过滤机

技

术

方

案

山东省诸城市耀顺环保机械有限公司
二零一四年六月
- 9 -
1、项目概述
设计处理量10,000m3/d。
设备出水水质SS≤5-10mg/l。
2、微滤机介绍
2.1原理

微滤机由一系列水平安装的旋转过滤盘组成，每个过滤转盘由多个扇形式过滤板组合而成，每块扇形板绷裹着高强度滤布，每个完整的过滤转盘安装在多边形中心转筒上。过滤原水通过重力落差，通过滤布过滤完成净化过程，将原水中的悬浮物、细小颗粒等物质可靠地截留在转盘滤布上。在过滤过程中转盘是处于静止状态。转盘式微过滤机应以连续进水、周期式转动冲洗、连续出水的方式运行。

随着过滤时间的延长，过滤盘布上截留的无机污染物增多，造成过滤盘内外的液位差开始增高，液位差到达一定的高度时，需要可以自动启动反冲洗系统。
冲洗装置直接应用本微过滤机的滤后水自动加压对滤布及附属部分进行冲洗，被冲洗或溶解的悬浮物、细小颗粒等截留污物要冲入收集槽内并被有效排出，滤布反洗后恢复正常滤速。
2.2主要技术特点
l 占地面积小
l 水头损失小，滤布前后水头损失不超过300mm，总水头损失800~1000mm
l 运行成本低
l 自用水率低，约为1~2%
l 出水水质稳定
l 自动反冲洗，方便维护
l 设计坚固紧凑
l 设计简洁、所需机械设备和附属部件很少
2.3设备组成

2.4主要设备介绍
2.4.1过滤主机
转盘过滤器由十片转盘组成一套过滤单元，单片转盘由32个易拆装的扇形小片组成。滤布安装于扇形小片上。
转盘机的框架材质为不锈钢304。骨架设计满足支撑转盘工作的前提下，可以方便转盘的更换和拆卸。
2.4.2中心配水管
每套微滤机配套一组多边形中心转筒装置，每个中心转筒装置包括SS304不锈钢中心转筒、驱动轮齿、驱动链条、框架和滤布装配组件。每个转筒的出水端都包含一个环状排水密封。驱动链轮齿是由SS304不锈钢材料制作而成，链条采用不锈钢SS304。

2.4.3滤布
微滤机转盘过滤膜片由316L不锈钢丝编织而成。
2.4.4驱动装置
每个微过滤机包括一个可调节转速的驱动装置（变频），驱动装置由驱动电机、驱动轴、齿轮箱、驱动齿、SS304不锈钢驱动链条和一个SS304不锈钢的链条罩组成，驱动电机电源380V/50Hz/3相交流电。驱动齿轮由耐腐蚀、耐磨特种材质制造，驱动链条由不锈钢SS304制造，驱动装置中设有远距离可调式链条涨紧机构。
设备运行噪声小于≤70dB。
驱动装置设过载保护功能。驱动电机为法兰安装的异步感应电机，服务系数≥1.5，电源380V，3相，50Hz，功率1.5kw。
2.4.5固定支架
过滤膜片通过膜片固定在中心转鼓上，膜片支架采用ABS材质，强度满足膜片支承受力。
膜片采用卡槽式安装，每个膜片可以单独从膜片支架上拆装，方便检修、维护。
2.4.6反冲洗系统
反冲洗系统包括反洗水泵、反洗排渣槽及配套管系、喷头等。
过滤器通过反洗水泵，将过滤后的清水加压，并使用喷头雾化后，冲洗过滤膜片表面，进水侧杂质冲下后排放至中心管上部反洗排渣槽内排出体外。
反冲洗泵与液位联动控制，当过滤压差或过滤周期达到设定值后，反冲洗水泵自动开启对滤布进行清洗，同时转盘开始转动。
如果处理水质中含有粘稠、油脂、絮状等物质，需要用热水冲洗时，可提出特殊订货要求，我公司可以在反冲洗系统中加设特制水加热装置。
过流组件包括反洗水泵过流部分均适用耐腐蚀304不锈钢材质。
2.5技术参数
本项目共设置2套微滤机，单套处理量m3/d，具体技术参数如下：
总处理水量 10,000m3/d（预留至12000 m3/d）
单套制水量 5000m3/d （预留至12000 m3/d）
数量 2套
工作介质 二级处理后出水
介质水温 1-40℃
介质PH 6-9
进水SS ≤60mg/l
出水SS ≤5-10mg/l
运行方式 连续运转
安装位置 深度处理站转盘滤池
过滤形式 转盘微过滤
过滤方式 由中心转鼓内向外
反洗方式 由滤布外侧向内冲洗
转盘直径 1500mm
过滤面积（m2） 14m²
过滤网目（目） 60-250
过滤水能力（T/H） 250T/H
冲洗水压力（Mpa） 0.3
电机功率（Kw） 3
整机重量 ~3000kg/台（净重）
外形尺寸 3500×1800×1700（L×W×H）
检修距离 1000mm（min 600mm）
噪音 ≤70dB
反洗驱动装置
中心转鼓驱动方式 齿轮传动
减速机电机数量 1台/套
减速机输出扭矩 1181Nm（50Hz）
减速机输出转速 7.4rpm（50Hz）
控制方式 变频控制
减速机电机防护等级 IP55
减速机电机绝缘等级 F
反洗水泵
反洗水泵数量 1台/套
反洗水量 21m3/h•套
液位开关
液位开关型号 EA-10
液位开关数量 1台/套
压力开关
压力开关型号 UE-100系列
工作压力 1.0MPa
触发压力 0.10MPa
数量 1台/套
2.6供货范围
2.6.1供货设备
序号
设备名称
参数
数量
备注
1
中心滚筒
Q=5000t/d
2套
可扩展为12000t/d
2
反洗泵
CDLK21-30/3
Q=21m3/h H=61m
2台
与主机成套供货
3
减速机及电机
N=3kw，n=7.4rpm
2台
与主机成套供货
5
可调出水堰板
LxB=2500*200
2套

6
控制柜
厂家配套
2套

7
液位开关
EA-10系列
2台
与主机成套供货
8
压力开关
UE-100
2台
与主机成套供货
总计 108000.00 拾万零捌仟元整

三、主要结构及设备特点
（1）主要结构
微滤机由传动装置，溢流堰布水器，冲洗水装置等主要部件组成，滤网为不锈钢网。过滤网筒采用倒梯形断面不锈钢栅条制成的筛网，牢
固可靠、无堵塞，耐腐蚀、清洗容易。
（2）设备特点：
1、结构简单，运行平稳，维修方便，寿命长。
2、过滤能力大，效率高，废水微小悬浮物回收率大于80%。
3、占地小，费用低，低速运转，自动保护，安装方便。
4、全自动连续工作，不需专人看管，滤出物质浓度最高可达12%以上。
5、可代替机械格栅等粗过滤设备使用。
四、工作原理
工作原理是处理水从水管进入溢流堰布水器，经短暂稳流后，由出水口均匀溢出，分布在反方向旋转的滤筒滤网上，水流与滤筒内壁产生相对剪切运动，过水效率高，固形物被截流分离，顺着筒内螺旋导向板翻滚，由滤筒另一端排出。滤液从水槽中流走。该机滤筒外配有冲洗水管，冲洗水压力（3kg/cm2），呈扇形喷射以冲洗疏通滤网，保证滤网始终保持良好的过滤能力。
五、设备安装
（1）安装准备工作
1、首先组织安装人员熟悉设备结构、作用、特点。并注意全部技术资料中各项说明及要求。
2、检查设备有无缺损。
   3、 按基础结构图进行施工，基础面平整，预留孔间距和垂直度偏差均不大于10毫米。
（2）安装过程说明
1、基础经生养期后进行安装，基础面及螺栓孔要冲洗干净，地脚螺栓用汽油擦洗干净，螺纹部分涂油，并将螺栓穿入设备的螺栓孔内。
  2、将设备吊装在基础上，进行第一次灌浆。
    3、在第一次灌浆凝固后进行机器校正。用精度为0.05毫米/米的框式水平仪，以机架为基础测量设备水平度，允许不大于0.5毫米/米。
六、设备的运转操作
（1）试运转
 1、检查机体所有坚固螺栓是否旋紧，传动齿轮的啮合是否合适，滚筒托轮有无异常，电动机的接线是否正确，滤筒传动是否轻便。
     2、启动电机，观察滤筒转向是否正确，齿轮传动是否正常，开启进浆阀门运转2-4小时，注意有无常现象，机架是否稳定。
（2）操作说明
1、开机前检查喷水管是否畅通。
 2、首先开动电动机，喷水管阀门，然后才可开启进料阀门。
3、机先关闭进料阀门，把网部清洗干净后，方可关闭喷水管，最后关闭电动机。
七、维护与保养
      1、必须在设备处于正常工作状态下使用。
      2、传动齿轮每班加油一次，托轮轴承每月加油一次。
      3、建议一年左右进行检修一次。

诸城市耀顺环保机械有限公司
周清华
13406623887
诸城市舜王街道九台工业园区
2014.06
