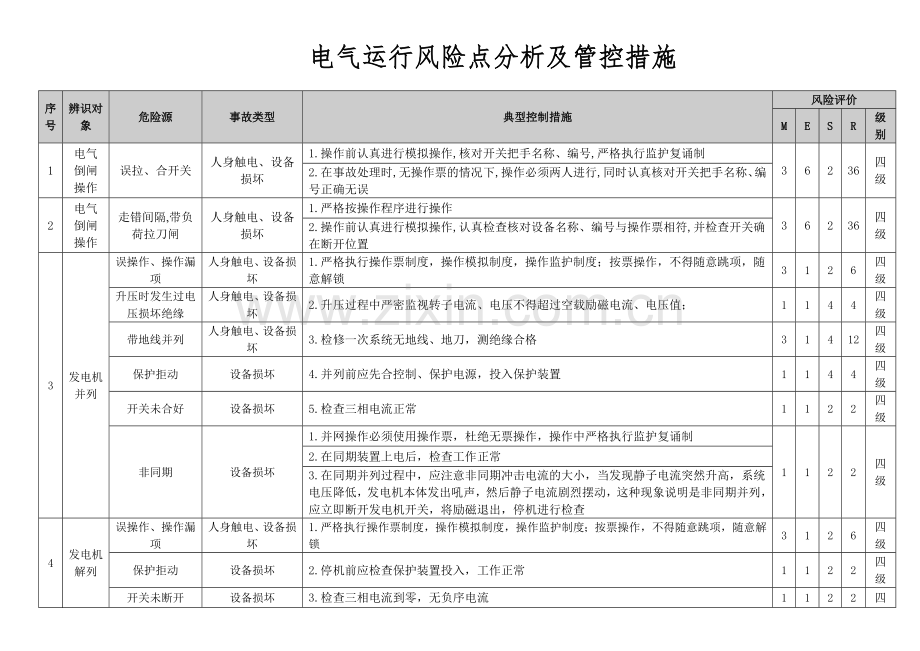

电气运行风险点分析及管控措施

序号
辨识对象
危险源
事故类型
典型控制措施
风险评价
M
E
S
R
级别
1
电气倒闸操作
误拉、合开关
人身触电、设备损坏
1.操作前认真进行模拟操作,核对开关把手名称、编号,严格执行监护复诵制
3
6
2
36
四级
2.在事故处理时,无操作票的情况下,操作必须两人进行,同时认真核对开关把手名称、编号正确无误
2
电气倒闸操作
走错间隔,带负荷拉刀闸
人身触电、设备损坏
1.严格按操作程序进行操作
3
6
2
36
四级
2.操作前认真进行模拟操作,认真检查核对设备名称、编号与操作票相符,并检查开关确在断开位置
3
发电机并列
误操作、操作漏项
人身触电、设备损坏
1.严格执行操作票制度，操作模拟制度，操作监护制度；按票操作，不得随意跳项，随意解锁
3
1
2
6
四级
升压时发生过电压损坏绝缘
人身触电、设备损坏
2.升压过程中严密监视转子电流、电压不得超过空载励磁电流、电压值；
1
1
4
4
四级
带地线并列
人身触电、设备损坏
3.检修一次系统无地线、地刀，测绝缘合格
3
1
4
12
四级
保护拒动
设备损坏
4.并列前应先合控制、保护电源，投入保护装置
1
1
4
4
四级
开关未合好
设备损坏
5.检查三相电流正常
1
1
2
2
四级
非同期
设备损坏
1.并网操作必须使用操作票，杜绝无票操作，操作中严格执行监护复诵制
1
1
2
2
四级
2.在同期装置上电后，检查工作正常
3.在同期并列过程中，应注意非同期冲击电流的大小，当发现静子电流突然升高，系统电压降低，发电机本体发出吼声，然后静子电流剧烈摆动，这种现象说明是非同期并列，应立即断开发电机开关，将励磁退出，停机进行检查
4
发电机解列
误操作、操作漏项
人身触电、设备损坏
1.严格执行操作票制度，操作模拟制度，操作监护制度；按票操作，不得随意跳项，随意解锁
3
1
2
6
四级
保护拒动
设备损坏
2.停机前应检查保护装置投入，工作正常
1
1
2
2
四级
开关未断开
设备损坏
3.检查三相电流到零，无负序电流
1
1
2
2
四级
5
发电机、高备变、厂变送电
带地线合刀闸
人身触电、设备损坏
1.操作前认真检查现场设备所装设地线全部拆除
3
2
2
12
四级
2.工作票上所列必须装设的地线核对所拆除地线编号与操作票上相符,并清点地线数目及编号
装设PT一次侧高压保险时防止感应电
人身触电
1.操作前认真核对设备名称、编号、与操作票一至
3
1
2
6
四级
2.操作人必须穿绝缘鞋,戴绝缘手套,戴好、系牢安全帽
3.操作前认真检查PT确在断开位置,且二次保险未装设
忘投、误投保护压板
设备损坏
1.严格按操作票、命令票程序执行,不准跳项及漏项
3
1
2
6
四级
2.操作前认真核对设备名称、编号正确无误,并验电正确
误触直流电造成直流接地或短路
人身触电、设备损坏
1.在进行操作直流保险时操作春必须戴干燥的手套,不得误碰带电设备
3
1
2
6
四级
2.操作时直流保险不得与其它导体接触
6
发电机、高备变、厂变停电
带电装设地线
人身触电、设备损坏
1.严格按安规规定进行验电,验电前检查验电器完好无损,验电时操作人必须穿绝缘鞋,戴绝缘手套,系牢安全帽,验证装设地点确无电压后方可装设接地线或合接地刀闸
3
2
2
12
四级
2.在装设接地线过程中,操作人选好站位,使地线和停电设备相邻带电体之间的距离一定大于«安规»规定的设备不停电的安全距离(表1)
3.工作应有两人进行,一人操作、一人监护,认真检查核对设备名称、编号与操作票相符
装运地线时感应电压、残存电荷伤人
人身触电
1.操作前,认真检查地线的线夹、导线处于良好状态
3
1
2
6
四级
2.操作时接地点选择在接地良好的位置并装设牢靠
3.严格按装设地线的顺序进行,先接接地端,后接导线端,不准缠绕
绝缘工器具受潮、受损坏引起人身触电
人身触电
1.使用的绝缘工器具要妥善保管,防止受潮、受损,使用前必须认真检查,按安规要求定期做耐压试验
3
6
2
36
四级
拆除PT一次侧高压保险时防止感应电
人身触电
1.操作前认真核对设备名称、编号与操作票一致
3
1
2
6
四级
2.操作人必须穿绝缘鞋,戴绝缘手套,戴好、系牢安全帽
3.操作前检查PT确在断开位置并取下二次保险
忘退、误退保护压板
设备损坏
1.严格按操作票、命令票程序执行,不准跳项及漏项
3
1
2
6
四级
2.操作前认真核对设备名称、编号正确无误,并验电正确
7
6KV母线停电
误操作、操作漏项
供电中断
1.严格执行操作票制度，操作模拟制度，操作监护制度；按票操作，不得随意跳项，随意解锁
3
6
2
36
四级
停电时误停负荷，造成运行中设备失压
供电中断
1.进行母线停电操作时，严格填写操作票及执行操作票，操作过程中不许换人，连续操作。在拉开母线的电源断路器时，要对母线全面检查，确认母线上没有运行中的负荷。必要时，将公用负荷的切换填入操作票中。停电前通知有关单位及机炉人员将母线上所有负荷断路器拉开
3
1
2
6
四级
母线停电时，母线室内其他带电部位伤人，包括操作、动力直流伤检修人员及运行人员
人身触电
1.母线停电时，对母线室内带电部位工作票内作详细说明，在操作中注意与保留带电部位保持安全距离。严格执行工作票制度，发票时，对工作负责人详细指明作业设备附近的带电部位，必要时要挂红布帘及其他警示牌。如需要将母线室内动力及操作直流电源停电。
3
1
2
6
四级
停PT二次熔丝时造成母线低压电压保护动作
供电中断
1.停PT时，一定要先停保护直流熔丝，后停二次交流熔丝，并注意操作前由电控班将各负荷综保中低电压保护退出
3
1
2
6
四级
快切装置动作
电气误操作
1.将快切装置退出
3
1
2
6
四级
8
6KV母线送电
误操作、操作漏项
供电中断
1.严格执行操作票制度，操作模拟制度，操作监护制度；按票操作，不得随意跳项，随意解锁
3
6
2
36
四级
送电时带负荷
设备损坏
1.进行母线送电操作时，严格填写操作票及执行操作票，操作过程中不许换人，连续操作。要对母线全面检查，确认母线上没有负荷。送电前将母线上所有负荷断路器拉开
3
6
2
36
四级
母线送电时，伤人，包括操作、动力直流伤检修人员及运行人员
人身触电
1.检查所有检修工作结束，母线送电时，，在操作中注意与保留带电部位保持安全距离。
3
1
2
6
四级
送PT二次熔丝时造成母线低压电压保护动作
供电中断
投PT二次熔丝时一定要先投二次交流保护熔丝，后投保护直流熔丝，并注意操作前由电控班将各负荷综保中低电压保护退出
3
1
2
6
四级
送电时，母线有接地线、杂物引起短路接地
人身触电、设备损坏
送电时严格执行操作票，接地线已拆除，认真测定母线及相关设备绝缘，并在验收时对母线进行详细认真检查
3
1
2
6
四级

序号
辨识对象
危险因素
可能导致的后果
典型控制措施
风险评价
M
E
S
R
级别
1
全厂用电
厂用电消失
机械伤害
高处坠落
灼烫
火灾
1.在满足接线方式和短路容量的前提下，应尽量采用简单的母差保护
5
0.5
10
25
四级
2.开关设备的失灵保护均必须投入运行，并要做好相关工作，确保保护正确地动作
3.完善主变压器零序电流电压保护，以用于跳开各侧断路器，在事故时能保证部分机组运行
4.优先采用正常的母线、厂用系统、热力公用系统的运行方式，因故改为非正常运行方式时，应事先制定安全措施，并在工作结束后尽快恢复正常运行方式
5.厂房内重要辅机（如送风机、引风机、给水泵、循环水泵等）电动机事故按钮要加装保护罩，以防误碰造成停机事故
6.母线侧隔离开关和硬母线支柱绝缘子，应选用高强度支柱绝缘子，以防运行或操作时断裂，造成母线接地或短路
7.400V重要动力电缆应选用阻燃型电缆
8.设置低频率解列的装置，确保在系统事故时，解列1台或部分机组能单独带厂用电和直配线负荷运行
9.加强蓄电池和直流系统组的维修，确保主机交直流润滑油泵和主要辅机小油泵供电可靠
序号
辨识对象
危险因素
可能导致的后果
典型控制措施
风险评价
M
E
S
R
级别
1
接受操作指令
工作对象不清楚
触电
1.明确操作目的，防止弄错对象
1
6
4
24
四级
2.复诵操作指令
2
确定操作对象核对设备运行方式
误操作其他设备
触电
1.正确核对现场设备名称及标牌
1
6
4
24
四级
2.按规定执行操作监护制度
3.工作负责人再确认
3
填写操作票
填错操作票引起误操作
触电
1.正确填写和检查操作票填写内容正确
1
6
8
48
四级
2.严格执行操作监护制度
3.工作负责人再确认
4
选择合适的工具
工具原则不当
1、触电
2、电弧灼伤
1.选择合适的操作工具
1
6
8
48
四级
2.检查所用的工具必须完好
3.正确使用工器具
5
穿戴合适的劳保用品
穿戴不合适的劳保用品
1.触电
2.电弧灼伤
1.戴安全帽、穿绝缘鞋、耳塞
1
10
8
80
三级
2.穿长袖工作服、扣好衣服和袖口
3.戴绝缘手套
4.必要时穿防电弧服
6
通信联系
通信不畅或错误引起误操作，人员受到伤害时延误救援时间
扩大事故，加重人员伤害程度
1.携带可靠通信工具，操作时保持联系
1
6
8
48
四级
2.工作执行人再确认
7
控制电源小空气开关
1.走错间隔
2.误合开关导致设备异常断电或送电
3.误送电造成电弧烧伤
1.触电
2.电弧灼伤
3.设备事故
1.戴绝缘书套和防护面罩，穿防电弧服
3
1
8
24
四级
2.核实操作票内容和设备状态
3.执行监护制度、唱票，确认设备位置、名称标牌
4.谨防误碰或接触带电体
5.检查现场接地线和接地开关状态
6.切断电器开关后必须挂警示牌和上锁
8
开关、隔离开关合操作
1.误合开关，误触带电体
2.开关本身有缺陷
1.触电、电弧灼伤
2.其他人身伤害
3.设备事故
1.核对设备名称和编号，检查设备状态
3
1
8
24
四级
2.操作时与开关保持一定距离
3.考虑好开关爆炸时的撤离路线
4.禁止在就地进行开关、隔离开关操作
5.检查母线PT及一次熔丝状态
6.穿防电弧服
9
开关由试验摇至运行
1.开关在合位、摇把操作困难造成扭伤、碰伤
2.电弧灼伤、短路故障、扭伤、碰伤
3.误触带电体造成电弧伤害
1.触电
2.电弧灼伤
1.必须确认开关本体与开关仓对应
3
1
8
24
四级
2.确认该段母线是由启动备用变压器供电还是电抗器供电
3.操作前确认开关在分闸未，注意开关带电显示仪及信号灯指示
4.摇开关时要将仓门关好
5.检修后新投运的开关送入仓内前必须侧开关断口、相间及对地绝缘
6.开关位置移动必须用手抓住把手，不要碰触其他位置
7.注意检查母线保护投入
8.注意母线送电后厂用快切连接片的调整
9.不得随意解除机械闭锁
10.穿防电弧服
10
室内潮湿
设备潮湿引起短路
1.触电，电弧灼伤
2.其他人身伤害
3.设备事故
1.操作前检查室内湿度，湿度过大应采取相应措施
5
1
8
40
四级
2.保持设备干燥
序号
辨识对象
危险因素
可能导致的后果
典型控制措施
风险评价
M
E
S
R
级别
1
测量电动机绝缘
测量设备可能带电或突然带电
触电、电弧灼伤
1.核实操作内容及设备名称
3
2
8
48
四级
2.检查设备停电
3.穿绝缘鞋，戴绝缘手套
4.选用合格、合适的绝缘电阻表，表计导线绝缘完好
5.测量绝缘前后必须对被试设备进行对地放电
6.与带电设备保持安全距离
2
带有变频器电动机绝缘测量
测量设备可能带电或突然带电
1、触电、电弧灼伤
2、设备事故
1.核实操作内容及设备名称
3
2
8
48
四级
2.检查设备停电，将变频器与电动机之间的电缆拆解后才能测量电动机绝缘
3.穿绝缘鞋，戴绝缘手套
4.选用合格、合适的绝缘电阻表，表计导线绝缘完好
5.测量绝缘前后必须对被试设备进行对地放电，测量完毕恢复接线后，要注意接线的正确性
6.与带电设备保持安全距离
