软件设计师UML练习题及答案.doc

试题三（共15分）2007-11
阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
已知某唱片播放器不仅可以播放唱片，而且可以连接电脑并把电脑中的歌曲刻录到唱片上（同步歌曲）。连接电脑的过程中还可自动完成充电。
关于唱片，还有以下描述信息：
1．每首歌曲的描述信息包括：歌曲的名字、谱写这首歌曲的艺术家以及演奏这首歌曲的艺术家。只有两首歌曲的这三部分信息完全相同时，才认为它们是同一首歌曲。艺术家可能是一名歌手或一支由2名或2名以上的歌手所组成的乐队。一名歌手可以不属于任何乐队，也可以属于一个或多个乐队。
2．每张唱片由多条音轨构成；一条音轨中只包含一首歌曲或为空，一首歌曲可分布在多条音轨上；同一首歌曲在一张唱片中最多只能出现一次。
3. 每条音轨都有一个开始位置和持续时间。一张唱片上音轨的次序是非常重要的，因此对于任意一条音轨，播放器需要准确地知道，它的下一条音轨和上一条音轨是什么（如果存在的话）。

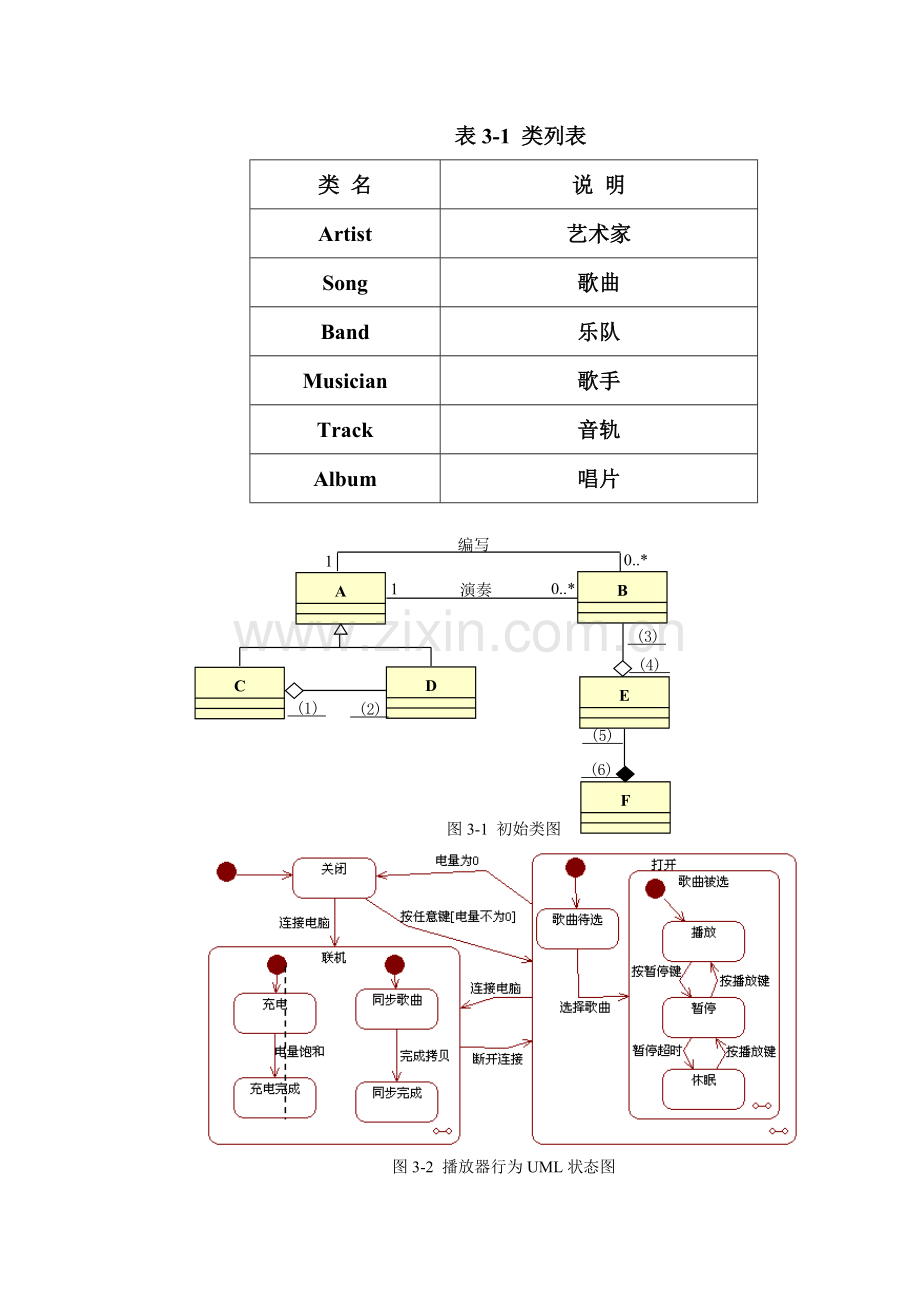

根据上述描述，采用面向对象方法对其进行分析与设计，得到了如表3-1所示的类列表、如图3-1所示的初始类图以及如图3-2所示的描述播放器行为的UML状态图。

表3-1 类列表
类 名
说 明
Artist
艺术家
Song
歌曲
Band
乐队
Musician
歌手
Track
音轨
Album
唱片

A
C

D
F
E
B
(1)
(2)
(3)
(4)
(5)
(6)
1
0..*
1
0..*
编写
演奏

图3-1 初始类图

图3-2 播放器行为UML状态图

【问题1】（3分）
根据说明中的描述，使用表3-1给出的类的名称，给出图3-1中的A~F所对应的类。
【问题2】（6分）
根据说明中的描述，给出图3-1中（1）~（6）处的多重度。
【问题3】（4分）
图3-1中缺少了一条关联，请指出这条关联两端所对应的类以及每一端的多重度。
类
多重度

【问题4】（2分）
根据图3-2所示的播放器行为UML状态图，给出从“关闭”状态到“播放”状态所经过的最短事件序列（假设电池一开始就是有电的）。

试题三
[问题1]
　　A：Artist B：Song C：Band D：Musician E：Track F：Album
[问题2] (1) 0..* (2) 2..* (3)0..1 (4) 1..* (5) 1..* (6) 1
[问题3]
类
多重度
Track或E
0..1
Track或E
0..1
【问题4】按任意键，选择歌曲

试题二(15分) 2006-5
　　阅读下列说明以及UML类图，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。
[说明]
　　某客户信息管理系统中保存着两类客户的信息：
　　(1)个人客户。对于这类客户，系统保存了其客户标识(由系统生成)和基本信息(包括姓名、住宅电话和email)。
　　(2)集团客户。集团客户可以创建和管理自己的若干名联系人。对于这类客户，系统除了保存其客户标识(由系统生成)之外，也保存了其联系人的信息。联系人的信息包括姓名、住宅电话、email、办公电话以及职位。
　　该系统除了可以保存客户信息之外，还具有以下功能：
　　(1)向系统中添加客户(addCustomer)；
　　(2)根据给定的客户标识，在系统中查找该客户(getCustomer)；
　　(3)根据给定的客户标识，从系统中删除该客户(removeCustoner)；
　　(4)创建新的联系人(addContact)；
　　(5)在系统中查找指定的联系人(getContact)；
　　(6)从系统中删除指定的联系人(removeContact)。

　　该系统采用面向对象方法进行开发。在面向对象分析阶段，根据上述描述，得到如表2-1所示的类，
表2-1
类名
说明
 CustomerlnformationSystem
 客户信息管理系统
 IndividualCustomer
 个人客户
 InstitutionalCustomer
 集团客户
 Contact
 联系人

描述该客户信息管理系统的UML类图如图2-1所示。

图2-1 客户信息管理系统的UML类图
[问题1](3分)
　　请使用说明中的术语，给出图2-1中类Customer和类Person的属性。
[问题2](6分)
　　识别关联的多重度是面向对象建模过程中的一个重要步骤。根据说明中给出的描述，完成图中的(1)～(6)。
[问题3](6分)
　　根据说明中的叙述，抽象出如表2-2所示的方法，请指出图2-1中的类CustomerlnformationSystem和　　InstitutionalCustomer应分别具有其中的哪些方法。
表2-2
功能描述
方法名
 向系统中添加客户
 addCustomer
 根据给定的客户标识，在系统中查找该客户
 getCustomer
 根据给定的客户标识，从系统中删除该客户
 removeCustomer
 创建新的联系人
 addContact
 在系统中查找指定的联系人
 getContact
 从系统中删除指定的联系人
 removeContact

试题二
[问题1]
　Customer的属性：客户标识
　Person的属性：姓名、住宅电话、email
[问题2]
　（1）1 （2）0..* （3）1 （4）1 （5）1 （6）1..*
[问题3]
　CustomerInformationSystem的方法：
　addCustomer，getCustomer，removeCustomer。
　InstitutionalCustomer的方法：
　addContact，getContact，removeContact。

试题三(共 15 分) 2006-11
　　阅读以下说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。
[说明]
　　S 公司开办了在线电子商务网站，主要为各注册的商家提供在线商品销售功能。为更 好地吸引用户，S 公司计划为注册的商家提供商品(Commodity)促销(Promotion)功能。商品的分类(Category)不同，促销的方式和内容会有所不同。
　　注册商家可发布促销信息。商家首先要在自己所销售的商品的分类中，选择促销涉及 的某一具体分类，然后选出该分类的一个或多个商品（一种商品仅仅属于一种分类），接着制定出一个比较优惠的折扣政策和促销活动的优惠时间，最后由系统生成促销信息并将 该促销信息公布在网站上。
　　商家发布促销信息后，网站的注册用户便可通过网站购买促销商品。用户可选择参与 某一个促销(Promotion)活动，并选择具体的促销商品(Commodity)，输入购买数量等购买信息。系统生成相应的一份促销订单(POrder)。只要用户在优惠活动的时间范围内，通过 网站提供的在线支付系统，确认在线支付该促销订单（即完成支付），就可以优惠的价格完成商品的购买活动，否则该促销订单失效。
　　系统采用面向对象方法开发，系统中的类以及类之间的关系用 UML 类图表示，图 3-1 是该系统类图中的一部分；系统的动态行为采用 UML 序列图表示，图 3-2 是发布促销的序列图。

[问题 1]（6 分）
　　识别关联的多重度是面向对象建模过程中的一个重要步骤。根据说明中给出的描述，完成图 3-1 中的(1)～(6)。
[问题 2]（4 分）
　　请从表 3-1 中选择方法，完成图 3-2 中的(7)～(10)。
表 3-1 可选消息列表
功能描述
方法名
向促销订单中添加所选的商品
buyCommodities
向促销中添加要促销的商品
addCommodities
查找某个促销的所有促销订单信息列表
getPromotionOrders
生成商品信息
createCommodity
查找某个分类中某商家的所有商品信息列表
getCommodities
生成促销信息
createPromotion
生成促销订单信息
createPOrder
查找某个分类的所有促销信息列表
getCategoryPromotion
查找某商家所销售的所有分类列表
getCategories
查找某个促销所涉及的所有商品信息列表
getPromotionCommodities
[问题 3]（5 分）
　　关联(Association)和聚集（Aggregation）是 UML 中两种非常重要的关系。请说明关联和聚集的关系，并说明其不同点。
试题三
8`I[问题1]（1）0..*　　（2）1　　（3）0..*　　（4）1..*　　（5）1　（6）0..*
[问题2]
　(1) getCategories
　(2) getCommodities
　(3) createPromotion
　(4) addCommodities
[问题3]
　　关系：聚集（聚合）是关联的特例。不同点：聚集表示部分与整体关系的关联。

试题三（共15分）2007上
阅读下列说明和图，回答问题 1 至问题 3，将解答填入答题纸的对应栏内。
[说明]
某图书管理系统的主要功能如下：
1．图书管理系统的资源目录中记录着所有可供读者借阅的资源，每项资源都有一个唯一的索引号。系统需登记每项资源的名称、出版时间和资源状态（可借阅或已借出）。
2．资源可以分为两类：图书和唱片。对于图书，系统还需登记作者和页数；对于唱片，还需登记演唱者和介质类型（CD 或者磁带）。
3．读者信息保存在图书管理系统的读者信息数据库中，记录的信息包括：读者的识别码和读者姓名。系统为每个读者创建了一个借书记录文件，用来保存读者所借资源的相关信息。
现采用面向对象方法开发该图书管理系统。识别类是面向对象分析的第一步。比较常的识别类的方法是寻找问题描述中的名词，再根据相关规则从这些名词中删除不可能成为类的名词，最终得到构成该系统的类。表 3-1 给出了[说明]中出现的所有名词。

通过对表 3-1 中的名词进行分析，最终得到了图 3-1 所示的 UML 类图（类的说明如表 3-2 所示）。

[问题1]（3 分）
表 3-2 所给出的类并不完整，根据[说明]和表 3-1，将图 3-1 中的（a）~（c）处补充完整。
[问题2]（6 分）
根据[说明]中的描述，给出图 3-1 中的类 CatalogItem 以及（b）、（c）处所对应的类的关键属性（使用表 3-1 中给出的词汇），其中，CatalogItem 有 4 个关键属性；（b）、（c）处对应的类各有 2 个关键属性。
[问题 3]（6 分）
识别关联的多重度是面向对象建模过程中的一个重要步骤。根据[说明]中给出的描述，成图 3-1 中的(1)~(6)。

试题三
【问题1】（a）资源目录 （b）图书 （c）唱片 注：图书和唱片可以互换
【问题2】
　CatalogItem的属性：索引号、名称、出版时间、资源状态
　图书的属性：作者、页数
　唱片的属性：演唱者、介质类型
【问题3】（1）1 （2）0..* 或1..* （3）1 （4）0..* (5) 1 （6）1或者 0..1

2010-2012年的各UML题最好都看看
