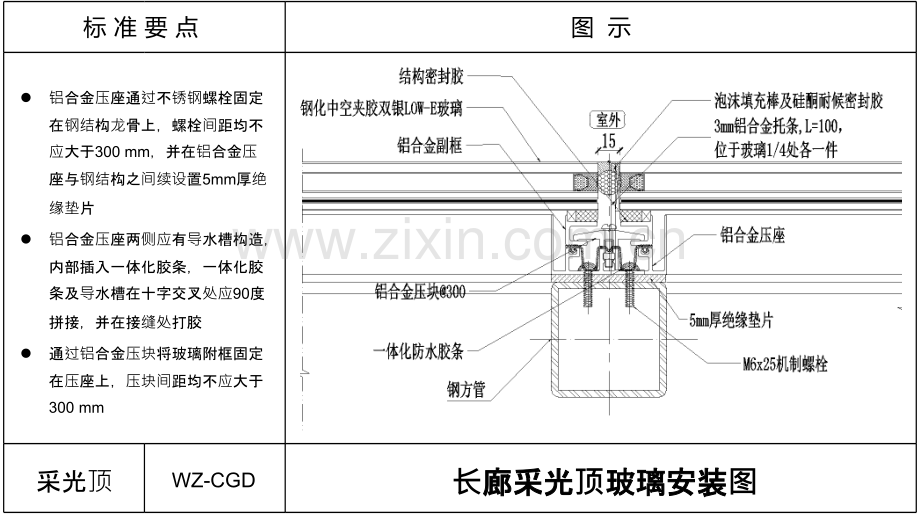

采光采光顶构造构造导则采光采光顶构造常构造常见质量量问题材料不合格材料不合格1、找平层材质、厚度等不符合设计要求2、开启扇框未采用断桥铝构造3、电动遮阳帘电机、遮阳帘布不符合集团品牌库要求4、铝板品牌不符合要求，板厚、氟碳喷涂厚度不符合设计要求5、保温岩棉不符合集团品牌库要求，容重、导热系数、吸水率等不符合设计要求6、采光顶结构胶、耐候胶同相粘接的基材、饰面板、附件和其他材料相容性试验不合格相关相关标准、准、图集集l万达广场采光顶标准图集l建筑玻璃采光顶JGT231-2007l采光顶与金属屋面技术规程JGJ255-2012采光采光顶构造构造常常见质量量问题施工管控不到位施工管控不到位1、铝合金底座与钢结构之间未设置绝缘垫片或绝缘垫片不连续2、采光顶玻璃托块、压块、螺栓间距不满足设计要求3、弧形采光顶未进行找平层未施工或施工不到位4、铝合金基座构造无导水槽或导水槽不连续5、玻璃附框与铝合金基座之间未设置一体化防水胶条或防水胶条不连续6、开启扇防水胶条缺失或不连续7、开启扇上方未施工批水板或批水板不连续8、变形缝、防雷未按图施工标 准 要 点图 示采光顶WZ-CGD长廊采光廊采光顶玻璃安装玻璃安装图l铝合金压座通过不锈钢螺栓固定在钢结构龙骨上，螺栓间距均不应大于300 mm，并在铝合金压座与钢结构之间续设置5mm厚绝缘垫片l铝合金压座两侧应有导水槽构造，内部插入一体化胶条，一体化胶条及导水槽在十字交叉处应90度拼接，并在接缝处打胶l通过铝合金压块将玻璃附框固定在压座上，压块间距均不应大于300 mm标 准 要 点图 示采光顶WZ-CGD采光采光顶玻璃打胶玻璃打胶l玻璃固定完成后填充泡沫棒并打硅酮耐候密封胶，胶缝需均匀连续，密封胶宽度不能大于2cm，厚度应大于3.5mm，小于4.5mml密封胶应为耐候密封胶，做相容性、粘结性试验，粘接牢固，严密，连续，宽度厚度满足设计要求l采光顶打胶前，环境温度5度至30度间，须保证打胶面洁净，经监理旁站拍照，存档l采光顶打胶完成后应做淋水试验，无渗漏标 准 要 点图 示采光顶WZ-CGD采光采光顶铝单板安装板安装图l铝板厚度满足设计要求，可视表面氟碳喷涂，三涂一烤处理，涂膜平均厚度40m局部膜厚不小于34ml铝合金基座固定机制螺栓、铝板压块间距300l铝板内部保温岩棉应填充密实标 准 要 点图 示采光顶WZ-CGD椭圆、圆形采光形采光顶安装安装l圆形、椭圆采光顶为保证面板四线共面，在钢结构与铝合金压座之间，增设3mm厚的U型变截面找平槽l玻璃与水平面夹角大于等于70时，每块玻璃下部1/4长度处各设置1个3mm厚铝合金托条，宽度不小于100mm标 准 要 点图 示采光顶WZ-CGD排烟窗安装排烟窗安装图l平面开启扇采用断桥铝合金窗框l平面开启扇应高出周边固定采光的玻璃（铝板），高出部分四周填充保温岩棉，保温外侧用连续铝单板l开启扇四周设置两道连续的防水密封胶条l开启扇固定螺丝、合页等需采用不锈钢材质l开启扇开启角度不应小于70度l开启扇的挂钩和横梁上的挂钩之间设有防噪音胶条标 准 要 点图 示采光顶WZ-CGD排烟窗排烟窗联动控制控制l中央控制箱与消防中心联动，并内置72小时不间断后备电源，具有国家消防3C认证l排烟窗开启角度70度，开启时间小于60秒，可联动也可手动打开l开启机构自带锁定装置，打开后自动锁定，不因管路损坏、自重或风压影响而关闭l采用消防电源供电l手动紧急装置安装在消防通道上离地1.2m，中央控制箱安装在指定设备间标 准 要 点图 示采光顶WZ-CGD披水板披水板l采光顶竖向开启扇上方应连续设置披水板l披水板悬挑宽度不小于100mml披水板拼接缝处打密封胶处理标 准 要 点图 示采光顶WZ-CGD遮阳帘遮阳帘l电动遮阳电机、遮阳帘布应符合品牌库要求l遮阳帘应沿玻璃分割分布或运行，面料打开时应平行于玻璃面，帘布应尽可能贴近玻璃布置，开启顺畅l遮阳帘平时采用就地控制及遥控器控制方式，不接入慧云系统标 准 要 点图 示采光顶WZ-CGD变形形缝l变形缝处钢结构、铝板等须断开l变形缝构造须符合设计要求l长廊水平向、竖向变形缝连接处符合设计要求l长廊竖向变形缝与结构变形缝处理符合设计要求标 准 要 点图 示采光顶WZ-CGD防雷构造防雷构造l防雷带布置符合设计要求，一般按每四跨进行布置l接闪器材质、规格符合设计要求，20镀锌圆钢l接闪器支点间距1m，转角及端部0.5ml接闪器搭接焊焊接长度符合规范要求
