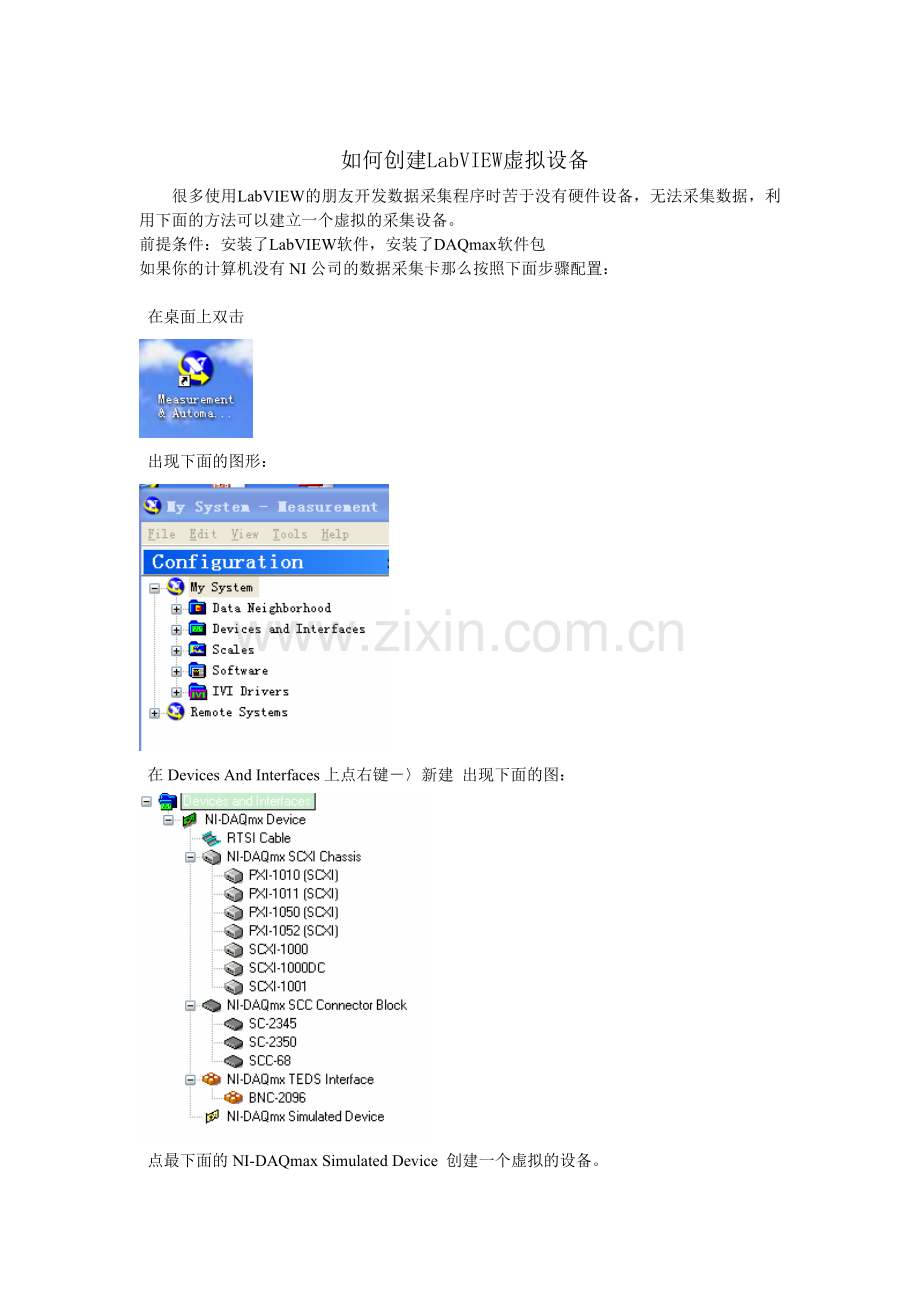

如何创建LabVIEW虚拟设备
很多使用LabVIEW的朋友开发数据采集程序时苦于没有硬件设备，无法采集数据，利用下面的方法可以建立一个虚拟的采集设备。
前提条件：安装了LabVIEW软件，安装了DAQmax软件包
如果你的计算机没有NI公司的数据采集卡那么按照下面步骤配置：

在桌面上双击

出现下面的图形：

在Devices And Interfaces上点右键－〉新建 出现下面的图：

点最下面的NI-DAQmax Simulated Device 创建一个虚拟的设备。

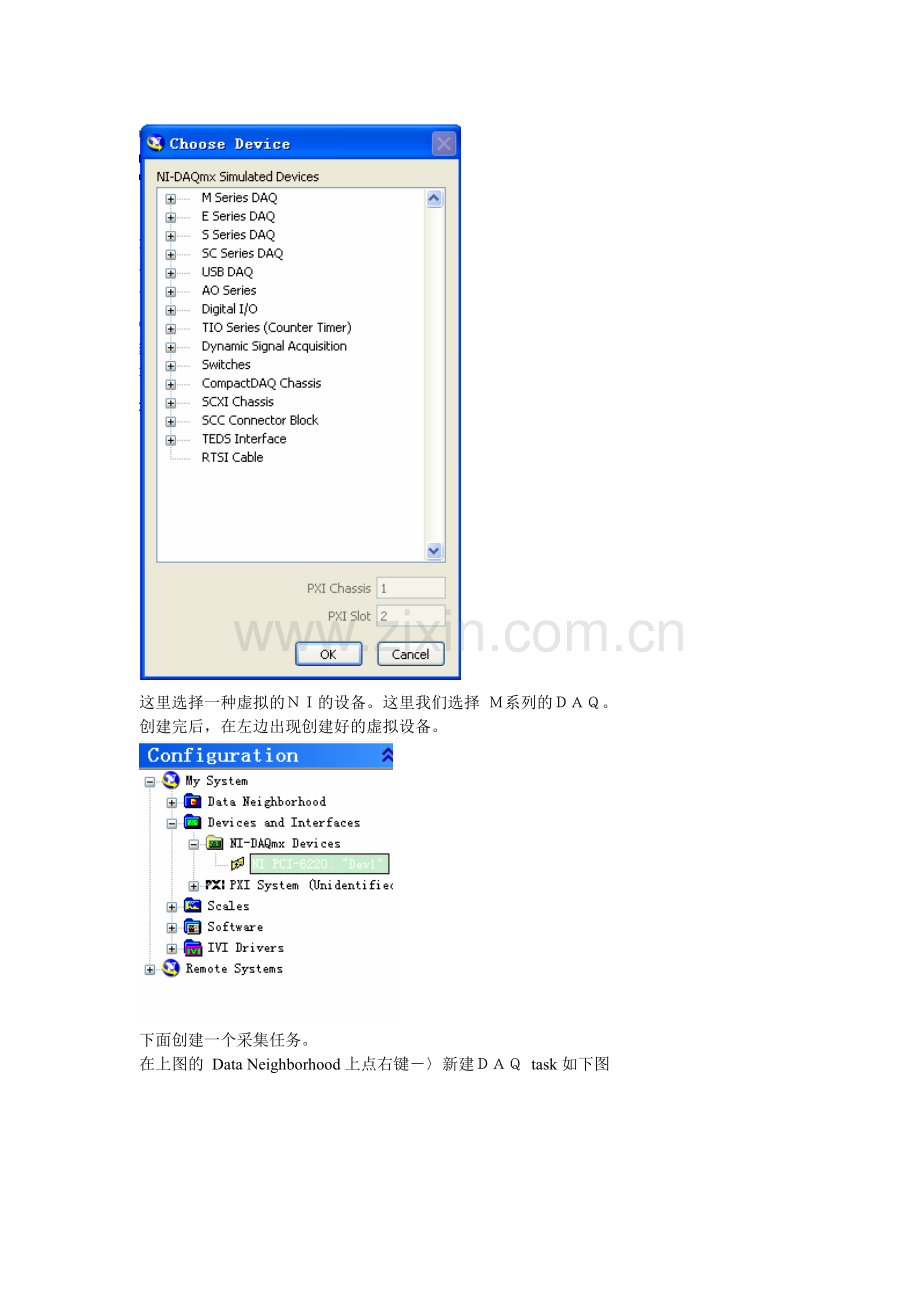

这里选择一种虚拟的ＮＩ的设备。这里我们选择 Ｍ系列的ＤＡＱ。
创建完后，在左边出现创建好的虚拟设备。

下面创建一个采集任务。
在上图的 Data Neighborhood上点右键－〉新建ＤＡＱ task如下图

点 下一步出现下图

这里我们选择 采集模拟信号，采集电压信号

在上图中选择通道，可以按住Ｃｔｒｌ键选择多个通道。
最后给这个任务命名，点击完成。这样我们就创建了一个基于虚拟设备的采集任务。在ＬａｂＶＩＥＷ编程中就可以使用这个task了。

如果你的电脑装有ＮＩ的设备，那么上面的创建一个虚拟设备的步骤就不需要了。直接创建一个采集任务。
在Data Neighborhood（数据邻居）上点右键－〉新建ＤＡＱ task，

点下一步，选择是采集数据还是采集数据如下图

选择后，系统会自动搜索你电脑上安装的硬件。如果没有会提示你

找不到设备。如果安装了设备的话会有设备列表。选择你要的设备就可以了。
这样就创建了一个数据采集的Task了。这个Task可以在LabVIEW中被调用。
在采集卡编程中首先调用DAQmax Start Task.vi这个函数，如下图。

它的输入就是一个数据采集的Task
前面板如下图

浏览到刚才我们创建的数据采集的Task就可以了。
