乳胶漆特别配方[1].doc

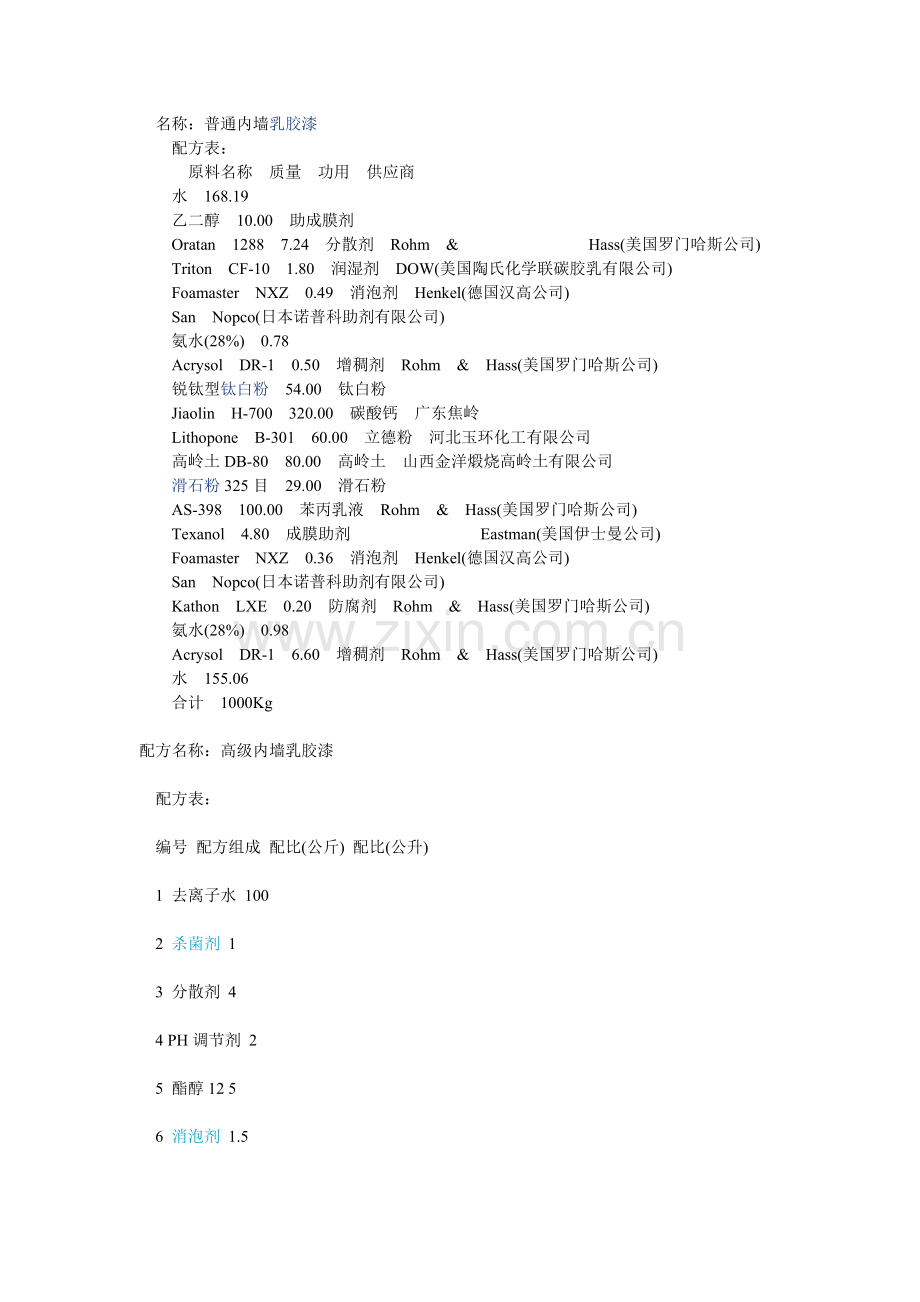

名称：普通内墙乳胶漆
　　配方表：
　　　原料名称　质量　功用　供应商
　　水　168.19
　　乙二醇　10.00　助成膜剂
　　Oratan　1288　7.24　分散剂　Rohm　&　　　　　　　　Hass(美国罗门哈斯公司)
　　Triton　CF-10　1.80　润湿剂　DOW(美国陶氏化学联碳胶乳有限公司)
　　Foamaster　NXZ　0.49　消泡剂　Henkel(德国汉高公司)
　　San　Nopco(日本诺普科助剂有限公司)
　　氨水(28%)　0.78
　　Acrysol　DR-1　0.50　增稠剂　Rohm　&　Hass(美国罗门哈斯公司)
　　锐钛型钛白粉　54.00　钛白粉
　　Jiaolin　H-700　320.00　碳酸钙　广东焦岭
　　Lithopone　B-301　60.00　立德粉　河北玉环化工有限公司
　　高岭土DB-80　80.00　高岭土　山西金洋煅烧高岭土有限公司
　　滑石粉325目　29.00　滑石粉
　　AS-398　100.00　苯丙乳液　Rohm　&　Hass(美国罗门哈斯公司)
　　Texanol　4.80　成膜助剂　　　　　　　　Eastman(美国伊士曼公司)
　　Foamaster　NXZ　0.36　消泡剂　Henkel(德国汉高公司)
　　San　Nopco(日本诺普科助剂有限公司)
　　Kathon　LXE　0.20　防腐剂　Rohm　&　Hass(美国罗门哈斯公司)
　　氨水(28%)　0.98
　　Acrysol　DR-1　6.60　增稠剂　Rohm　&　Hass(美国罗门哈斯公司)
　　水　155.06
　　合计　1000Kg

配方名称：高级内墙乳胶漆

    配方表：

    编号 配方组成 配比(公斤) 配比(公升)

    1 去离子水 100

    2 杀菌剂 1

    3 分散剂 4

    4 PH调节剂 2

    5 酯醇12 5

    6 消泡剂 1.5

    7 防腐剂 4

    8 羟乙基纤维素 5 8，9需预溶

    9 乙二醇 25

    10 去离子水 100

    充分搅拌均匀

    11 钛白粉 250

    12 无水硅酸铝 200

    高速分散15MIN

    13 消泡剂 1.5

    14 去离子水 90

    15 苯丙乳液 230

    合计 1020

    指标及性能：

    粘度KU，〉90；

    不挥发物，〉54；

    PVC，60%；

    密度，1.43

中高档内墙乳胶漆配方设计思路
一、 分散剂的选择:
1、 根据所选的增稠剂体系不同，选择不同的分散剂种类。
2、 当增稠体系为ASE类和HASE类增稠剂时，我公司推荐使用CPA，此分散剂热储存稳定性优异；当使用HUER类增稠剂时，我们推荐使用KPA；我们实验证明，使用CPA和KPA生产的涂料不会因分散剂用量的增加而在储存过程中出现不良现象。
3、 我们在内墙平光配方中使用CPA搭配MC35增稠，在内墙丝光配方中使用KPA搭配PU40增稠，效果良好。

二、 颜填料的选择:
1、 因对涂膜的光泽度及透气性的要求不同，中高档内墙乳胶漆配方中颜填料一般控制在涂料总量的30% -45%不等。
2、 颜料：一般选择锐钛白，添加量为涂料总量的10%-20%之间。
3、 填料：煅烧高岭土：良好的遮盖性能，优异的悬浮性和抗吸潮、抗冲击性。
重质碳酸钙：白度高、流变性好。
4、 同高PVC工程内墙乳胶漆相比,在中高档内墙乳胶漆配方中一般不推荐使用轻钙。
5、 在有光体系乳胶漆配方中,一般不添加填料(主要是大多数填料都消光,,但从成本角度考虑,我们选择加入少量填充料以降低成本.实验证明,在众多廉价的填充料中,重质碳酸钙对光泽度的影响最小.
6、 我们在内墙平光配方中使用10%锐钛白、8%煅烧高岭土、22%的重质碳酸钙,在内墙丝光配方中使用20%锐钛白、5%重质碳酸钙（占涂料总量）,各项性能优异。

三、 增稠剂的选择:
1、 在此类配方中我们不考虑选用HEC。
2、 内墙平光漆：推荐使用MC35和MC201用于中，MC35水相增稠能力强，流动性优异，出色的中剪粘度，是HEC类增稠剂最佳低成本的替代产品；MC201提供高剪切粘度，增加涂膜丰满度，改善施工抗飞溅性能。
3、 有光涂料：HEUR型(如PU-40)增稠剂具有最高的光泽潜力,而牛顿型HASE类(如MC-201)增稠剂在许多配方中能赶得上HEUR型的光泽潜力.
4、 内墙丝光漆：推荐使用T33和PU40，T33为丙烯酸类增稠剂，奇特的内部交联特征赋予涂料优异的施工性能，其屈服值高，可防沉降、防色漆中的浮色发花；PU40对乳液缔合能力强，极其出色的开罐效果，优异的施工性能，特别适用于乳液含量较高的体系。
5、 我们在内墙平光配方中使用2‰MC201和7‰MC35（占涂料总量），在内墙丝光配方中使用3‰T33和3‰PU40（对涂料总量），低、中、高剪切粘度较均衡，48小时后，粘度趋于稳定。

四、 合成乳液的选择:
1、 从漆膜光泽度及透气性方面考虑，乳液含量一般控制在涂料总量的15%～40%不等。
2、 对于内墙丝光配方，较多涂料厂喜欢选择醋叔乳液，其所配制的漆膜较苯丙乳液配制的漆膜光泽度略高，但醋叔乳液价格较苯丙乳液高，且耐水、耐碱性均不如苯丙乳液，所以我们认为在内墙丝光配方中使用醋叔乳液并非最佳选择。
3、 我们在内墙平光配方中使用日出集团的苯丙乳液TL-615(占涂料总量的18%)，在内墙丝光配方中使用巴德富的苯丙乳液RS-998A (占涂料总量的38%)，综合性能优异。

五、 问题思索:
1. HASE类(如MC-35)和ASE类(如T-30)增稠剂能直接吸附在无遮掩的颜填料表面上.由于这类增稠剂与聚合型分散剂在化学上是类似的,因而在两者的酸基团之间会在颜填料表面发生吸附点的争夺，这也应该是涂料存储不稳定的主要因素。
2. HEUR类(如PU-40)增稠剂其聚氧乙烯主链具有亲水性,正常情况下能与水形成氢键.然而在离子浓度较大的环境下,水则更易与离子结合,因此引起主链脱水使增稠剂不能溶解,在微观尺度上发生相分离,产生絮凝导致流动性及光泽下降或分水.
3. 为了乳胶漆的稳定性,分散剂的选择以及用量有着重要意义.聚酸类分散剂一般对稳定性有较好作用,酸与憎水或亲水单体的共聚物在这方面则略差.在与ASE和HASE类增稠剂配合使用时,分散剂用量比高速分散中颜填料良好分散所需量要稍高一些,比一般用常规纤维素增稠的乳胶漆中的用量也要高.
4. 实验证明,HASE类增稠剂可将多元酸共聚物分散剂(如KPA)从颜填料表面置换出来,从而引起桥式絮凝;HEUR类产品在多元酸均聚物分散剂(如A-18和CPA)存在时会发生脱水析出.
5. 为了尽可能避免问题的出现,我们建议将多元酸均聚物分散剂(如A-18和CPA)与HASE类增稠剂配合,而多元酸共聚物分散剂(如KPA)与HEUR类增稠剂配合使用.

六、 中高档内墙乳胶漆参考配方:单位/克
1. 内墙平光乳胶漆 (分散剂用CPA,增稠体系用MC-201与MC-35)
材料名称
数量
备注
供应商
水
180.0
分散介质

Triton Co-630
1.0
润湿剂
罗门哈斯公司
CPA
4.0
分散剂
明佳科技
P-123
2.0
杀菌防腐剂
明佳科技
FG-5
1.0
抑泡剂
明佳科技
锐钛白
100.0
BA0101
衡阳玉兔牌
煅烧高岭土
100.0
1250目
山西晋城思科
重质碳酸钙
255.0
800目
北京国利超细粉体
高速分散20分钟后，调慢搅拌速度，加入下列：
水
140.0
加入降低温度

乙二醇
10.0
抗冻剂

Texanol
10.0
成膜助剂
伊斯曼化学
TL-615
180.0
苯丙乳液
日出集团
20%氢氧化钠水溶液
6.0
PH调节剂

AMP-19
2.0
消泡剂
明佳科技
MC-201
2.0
丙烯酸类增稠剂
明佳科技
MC-35
7.0
缔合型增稠剂
明佳科技

2. 内墙丝光乳胶漆:(分散剂用KPA,增稠体系用T-33和PU-40)
材料名称
数量
备注
供应商
水
150．0
分散介质

Triton Co-630
  2．0
润湿剂
罗门哈斯公司
KPA
  3．0
分散剂
明佳科技
P-123
  2．0
杀菌防腐剂
明佳科技
FG-5
  1．0
抑泡剂
明佳科技
钛白粉
200．0
BA0101
衡阳玉兔牌
重质碳酸钙
 50．0
800目
北京国利超细粉体
高速分散20分钟后，调慢搅拌速度，加入下列:
水
150．0
加入降低温度

AMP-19
2．0
消泡剂
明佳科技
Texanol
 20．0
成膜助剂
伊斯曼化学
PU-40
  1．5
聚氨酯缔合型增稠剂
明佳科技
RS-998A
380．0
苯丙乳液
巴德富实业
AMP-95
  2．0
PH调节剂
安格斯公司
乙二醇
 30．0
抗冻剂

T-33
  2．0
丙烯酸类增稠剂
明佳科技
MC35
  3．0
丙烯酸类增稠剂
明佳科技

3. 配方常数:
                                            内墙平光                              内墙丝光
        干涂膜厚度:               35uM                                    35uM
        涂料理论密度:           1.41KG/L                             1.19KG/L
        涂刷面积:                   10.54M2/KG                        9.5M2/KG
        质量固体含量:           55.39%                                44.86%
        体积固体含量:           36.88%                                33.24%
        颜基比:                       4.6:1                                     1.26:1
        PVC:                           59.53%                                23.38%
        PH值:                         8.8                                         8.8
        对比率:                       0.95                                      0.95
        耐擦洗次数:               >5000次                               >20000次
        流动性:                       优异                                      优异
        开罐效果:                   无分层,搅动滞后感好         无分层,搅动滞后感好

4. 粘度及热贮存稳定测量:
                                           内墙平光                                           内墙丝光
24小时粘度:                     3200cps(4#/60rpm/25℃)             2500cps(4#/60rpm/25℃)
                                          13000 cps(4#/6pm/25℃)              10000cps(4#/6pm/25℃)
                                          94KU                                                  88KU
50℃/15天后:                   3500cps(4#/60rpm/25℃)              2800cps(4#/60rpm/25℃)
                                          14500cps(4#/6pm/25℃)                10000cps(4#/6pm/25℃)
                                          96KU                                                  89KU
50℃/30天后:                   3700cps(4#/60rpm/25℃)              2900cps(4#/60rpm/25℃)
                                          15200cps(4#/6pm/25℃)                11000cps(4#/6pm/25℃)
                                          97KU                                                  89KU

七.总论:
我们一直不懈追求的是:作为水性涂料助剂贸易商的我们力争也能做出性能优异、良好开罐效果、贮存稳定性极好的乳胶漆!本着这样的目标,我们针对目前涂料行情,引进了更合适制作低成本、高品质乳胶漆的国外最新助剂,对这些新助剂我们进行了一系列对比实验,力争找出这些新助剂的最佳用量与最合适的搭配方式.与此同时,我们不断向涂料界的技术工程师们虚心的请教与学习.在进步的同时,我们衷心的希望,我们的助剂产品能被涂料生产厂家广泛的接受与认可,我们愿意为涂料技术的发展献出我们所有的力量!

外墙平面乳胶漆配方设计思路
一、 序言：
        相对内墙乳胶漆而言,外墙乳胶漆在性能和配方组成上要更复杂.外墙乳胶漆一般多为色漆,所以要求更好的耐候性、耐水性、保光保色性.

二、 分散剂的选择:
1、 乳胶漆所用分散剂要选择具有偶联作用的抗水型分散剂。
2、在外墙乳胶漆配方中,我们推荐使用抗水型分散剂KPA和P-23.
a) KPA分散能力强,同时与体系极好的相容性不会影响涂层光泽;丙烯酸共聚物钾盐,避免了钠盐盐析的弊端;本身具有低泡性,并能有效的润湿恶水性的颜料表面,故可无需另外添加润湿剂,此分散剂即使添加过量也不会对体系产生不良影响。
b) P-23是一种疏水性非离子型共聚物分散剂,成膜耐水性出色,也可作为成膜物;以空间位阻有效锚固基团作用稳定颜填料,HLB值低,可有效解决浮色与发花。
3、我们在配方中分别使用4.0‰KPA于外墙高PVC乳胶漆配方中,3.5‰KPA搭配2.0‰P-23
使用于外墙低PVC乳胶漆配方中,展色性和后期粘度贮存稳定性优良。

三 、填料的选择:
1、 对涂膜的光泽度、透气性和耐候性的要求不同，外墙乳胶漆配方中颜填料一般控制 在涂料总量的20％-45％不等。
2、颜料：
a) 白色颜料用金红石钛白粉，应根据色漆颜色的深浅调节钛白粉的添加量,深色漆钛白粉应少加或不加,一般添加量控制在5%-10%不等。（白色漆一般添加8%-20%）；不适宜添加锐钛型钛白粉和立德粉。
3、填料：以粒度不太细的体质颜料为佳,粒子细,每单位容积内粒子的数目大,容易看到表面的粉化现象,这实际上是颜料与基料的面积增大,耐候性变差的结果。
a) 煅烧高岭土：良好的遮盖性能，优异的悬浮性和抗吸潮、抗冲击性。
b) 云母粉：增强涂膜，抗污染、抗紫外线。
c) 硅灰石粉：部分干遮盖力，硬度好，抗紫外线。
d) 在高性能外墙面涂乳胶漆配方中，我们并不十分推荐使用碳酸钙，因其易在涂膜
表面起“白霜”，一般只用于底涂或中涂乳胶漆配方中。
4、外墙乳胶漆配方中我们一般不使用轻质碳酸钙和滑石粉。
5、我们在外墙高PVC配方中使用8％金红石钛白、10％煅烧高岭土、15%的硅灰石粉、12％的重质碳酸钙,在低PVC白色外墙漆配方中使用17％金红石钛白、5％云母粉、5%高岭土、10%硅灰石粉（占涂料总量）,各项性能优异。

四、增稠剂的选择:
1、 在外墙乳胶漆中,我们建议不使用HEC类增稠剂。有实验证明,用HEC增稠的涂料漆膜致密性不如用HASE类和HEUR类增稠的涂料漆膜,所以漆膜的抗水性会降低。
2、 我们推荐使用T-33、PU-337和PU-40用于外墙乳胶漆中。
a) T-33碱活化触变型增稠剂,用量低,极强抗沉降效果,提高成品漆贮存稳定性，独特的自身内部交联缔合机理使产品在静止状态(剪切率为零)时具有极高的屈服值,从而解决分水及浮色问题。
b) PU-337符合零、低VOC环保要求,具有一定触变型,可有效提高涂料在低、中剪切速率下的粘度；PU-337展色性极优,色差值(△E)极低,可有效解决因加入色浆后导致stomer粘度(KU)下降的问题,特别适合在色漆中使用。
c) PU-40有出色的增稠流平效果,具备较高中剪及高剪粘度,提供优异开罐效果和干膜丰满度,可将施工过程中的飞溅改善至最低。
3、 色漆中,色浆的加入能引起涂料粘度的降低,尤其是HEUR类增稠剂对色浆最为敏感,所以不能单独用HEUR类作为基础漆的增稠剂,即使在半光和高光乳胶漆中也要加入适量的HASE类增稠剂,我们推荐用T-33搭配HEUR类增稠剂使用。
4、 我们在高PVC外墙配方中使用2‰MC35、2‰T-33和1.5‰PU-337（占涂料总量），在外墙低PVC配方中使用3‰T33和2‰PU40（中涂料总量），低、中、高剪切粘度较均衡。48小时后，粘度趋于稳定。

五、合成乳液的选择:
1、从漆膜光泽度、透气性及耐候性等方面考虑，乳液含量一般控制在涂料总量的20％～60％不等。
2、 外墙乳胶漆配方中我们一般很少推荐使用苯丙乳液,在耐候性要求不太高的场合(如底漆和中涂漆配方中),我们建议将性能优异的苯丙与纯丙乳液搭配使用。
3、 外墙乳胶漆中耐候性和耐沾污性一直是最为关注的,而这两项性能均由合成乳液提供,所以我们在选择乳液时,玻璃化温度(Tg)及最低成膜温度(MFT)之间的平衡是必须考虑的。
4、HEUR类增稠剂的增稠效率取决于配方中分散粒子(即合成乳液)的性质和浓度。对于
纤维素类增稠剂的配方来说,可互换使用不同的乳液,而对于HEUR型增稠剂,换用不同的乳液,粘度却发生了广泛的变化。我们在实验中观察到,在有些疏水性强的乳液体系中(如国民淀粉纯丙乳液2800,罗门哈斯纯丙乳液AC-261),PU-337和PU-40的缔合增稠能力极强,增稠剂的用量比亲水性乳液体系中用量少得多。
5、我们在外墙高PVC配方中用日出集团的苯丙乳液TL-615(占涂料总量的10％)和巴德富的纯丙乳液RS-2806(占涂料总量的10％)混合使用，在外墙低PVC配方中使用巴德富的纯丙乳液RS-2806(占涂料总量的40％)，综合性能优异。

六：问题思索:
1、 耐候性是外墙乳胶漆最重要的性能之一,但由于检测时间长、测试仪器昂贵,到目前为止还没有很好的检测方法,因此它是涂料生产厂家最难把握、最容易出现质量问题的指标。引起耐候性差的原因常有以下几种:
a) 颜料的化学结构和晶型不适宜;
b) 颜料的粒径太小;
c) 漆内乳液的耐候性太差;
d) 涂料颜料的粒径体积浓度过大。
2、影响漆膜质感的情况下,外墙乳胶色漆中的填料较粗可提高耐候性能,原因是粗颗填料表面积小,所需的基料少,其临界PVC较大,故允许涂料可采用高的PVC体系仍不会超过CPVC,涂膜仍有很好的耐候性。
3、耐水性对于外墙乳胶漆来说和耐候性同等重要,无论是高PVC还是低PVC外墙。
a) 首先应选择抗水型分散剂,KPA和P-23由于引入了疏水基团,不仅改善了抗水性,还改善了有机无机颜料、填料之间的偶联,空间位阻作用可改善颜填料储存稳定性。
b) 增稠剂具有类似于表面活性剂的性质,以致制成的乳胶漆或多或少具有水敏感性,其主要表现是湿附着力的降低和漆膜早期遇雨时更大的起泡倾向,其部分成因可能是增稠剂倾向于在成膜中聚集在基材界面上。
c) HASE和ASE类增稠剂均为阴离子型,比非离子型更为水敏感,这限制了其在外用漆中的应用,特别是在粉化旧漆膜上的涂用。所以我们在外墙漆配方中推荐使HEUR类(如PU-337和PU-40)增稠剂,HEUR属于非离子型增稠剂,且增稠到相同粘度用量比HASE类用量少,且HEUR类是增稠剂中对漆膜抗水性影响最小的一类。

七、外墙乳胶漆参考配方:单位/克

1、外墙高PVC乳胶漆(分散剂用KPA,增稠体系用T-33与PU-337)
材料名称
数量
备注
供应商
水
150．0
分散介质

Triton X-405
  1．5
润湿剂
陶氏化学
KPA
  4．0
分散剂
明佳科技
P-123
  2．0
杀菌防腐剂
明佳科技
FG-5
  1．0
抑泡剂
明佳科技
P-128
  1．0
防霉剂
明佳科技
乙二醇
 15．0
抗冻及抗结皮剂

金红石钛白
 80．0
R-996
四川龙蟒钛业
硅灰石粉
150．0
BA0101
广西科隆
煅烧高岭土
100．0
1250目
山西晋城思科
重质碳酸钙
120．0
800目
北京国利超细粉体
高速分散20分钟后，调慢搅拌速度，加入下列：
水
154．0
加入降低温度

Texanol
 12．0
成膜助剂
伊斯曼化学
PU337
  1．5
聚氨酯缔合型增稠剂
明佳科技
TL-615
100．0
苯丙乳液
日出集团
RS-2806
100．0
纯丙乳液
巴德富实业
AMP-95
  2．0
PH调节剂
安格斯公司
AMP-19
  2．0
消泡剂
明佳科技
T-33
  2．0
丙烯酸类增稠剂
明佳科技
MC35
  2．5
丙烯酸类增稠剂
明佳科技

2、 配方常数:

干涂膜厚度: 35uM 涂料理论密度: 1.41KG/L 涂刷面积: 10.69M2/KG
质量固体含量: 55.57% 体积固体含量: 37.41% 颜基比: 4.28:1
PVC: 57.75% 对比率: 0.95 耐擦洗次数: >5000次
耐水性: 96小时无异常 耐碱性: 48小时无异常 PH值: 8.8
流动性: 优异 开罐效果: 无分层,搅动滞后感好

3、粘度及热贮存稳定测量:
60rpm 6rpm stomer

隔夜测量: 3200cps 13500cps 96KU
50℃/15天: 3600cps 14000cps 97KU
50℃/30天: 4000cps 14800cps 98KU

4、外墙低PVC乳胶漆(分散剂用KPA和P-23,增稠体系用T-33与PU-40)
材料名称
数量
备注
供应商
水
170．0
分散介质

Triton X-405
  1．5
润湿剂
罗门哈斯公司
KPA
  3．5
分散剂
明佳科技
P-23
  2．0
抗水性分散剂
明佳科技
P-123
  2．0
杀菌防腐剂
明佳科技
P-128
  1．0
防霉剂
明佳科技
乙二醇
 15．0
抗冻及抗结皮剂

FG-5
  1．0
抑泡剂
明佳科技
金红石钛白
170．0
R-930
杜邦化学
绢云母粉
 50．0
格锐牌
安徽格锐矿业
煅烧高岭土
 50．0
1250目
山西晋城思科
硅灰石粉
100．0
800目
广西科隆
高速分散20分钟后，调慢搅拌速度，加入下列:
Texanol
 22．0
成膜助剂
伊斯曼化学
PU-40
  2．0
聚氨酯缔合型增稠剂
明佳科技
RS-2806
400．0
纯丙乳液
巴德富实业
AMP-95
  2．0
PH调节剂
安格斯公司
AMP-19
  2．0
消泡剂
明佳科技
T-33
  3．0
丙烯酸类增稠剂
明佳科技

5、 配方常数:

       干涂膜厚度: 35uM               涂料理论密度: 1.31KG/L                  涂刷面积: 12.20M2/KG
       质量固体含量: 56.71%       体积固体含量: 42.72%                     颜基比: 1.88:1
       PVC: 34.68%                       对比率: 0.95                                       耐擦洗次数: >10000次
       耐水性: 96小时无异常        耐碱性: 48小时无异常                      PH值: 8.8
       流动性: 优异                        开罐效果: 无分层,搅动滞后感好

6、粘度及热贮存稳定测量:
                             60rpm               6rpm                    stomer

隔夜测量:           2800cps           12000cps             93KU
50℃/15天:        3000cps            13000cps             94KU
50℃/30天:        3500cps            13800cps             95KU

7、聚氨酯(PU)类增稠剂的使用:

A. HEUR类增稠剂主要是跟乳液缔合,所以首先应选择与HEUR类增稠剂缔合作用强的合成纤维乳液。
B. HEUR类增稠剂本身的粘度较高,添加时应将其用醇类溶剂（我们推荐Texanol）稀释,以便于添加和减少不必要的浪费。
C. 在使用HEUR类增稠剂时,二醇类添加量会降低增稠效果,其中丙二醇较乙二醇对增稠的负面影响还要略高;HEUR类增稠剂本身倾向于延长漆膜的开放时间,所以可适当减少二醇类湿边助剂的用量。
D. 表面活性剂因含有亲水、亲油基,故也具有非特定的憎水缔合能力,可能与HEUR类增稠剂在乳液离子表面或其他分散相表面竞争吸附位置,也有可能与HEUR类增稠剂一起形成胶束或聚集体。阴离子和高HLB值的表面活性剂会降低缔合型增稠剂的低剪及中剪粘度
E. 使用HEUR类增稠剂,常常容易导致涂料产生分水,即在贮存中涂料表面自然产生一层透明液体。通常在几月或几天后出现这种现象,但也有可能在几个小时后就发生。这在涂料字典中称“脱水收缩”(SYNERSIS),产生这种现象的主要因素有：
a) 分散剂的种类：应选用丙烯酸类共聚物分散剂。
b) 润湿剂的种类与用量：根据不同乳液选用不同HLB值的润湿剂。
c) 添加方式：在乳液加入前加到体系中，以保障增稠剂分散均匀。
d) 其他增稠剂的配伍性：应选用能赋予体系屈服值较高的增稠剂。
6. 我们在配方中选用了合适的润湿分散剂，改变了添加方式，使用高屈服值较高的增稠剂T33与PU40搭配使用，成品漆样在50℃烘箱内贮存30天后,观察体系无浮水。

八、结论:

在外墙乳胶漆配方中,我们一直在选择一些性能突出的水性涂料助剂以解决涂料在贮存和施工过程中的诸多问题。在实验室里,我们专门针对HEUR类增稠剂和分散剂及HASE类增稠剂的搭配使用,进行了一系列对比实验。我们希望我们的分散剂、增稠流平剂等助剂产品,能被广大涂料生产厂家认同和应用,同时我们也希望涂料厂家在使用这些助剂的过程中,能及时将使用中的感受与问题反馈给我们。我们尽量做到我们所推荐的产品更适合涂料厂家的使用,以便我们产品能在涂料中发挥更加出色的性能！
