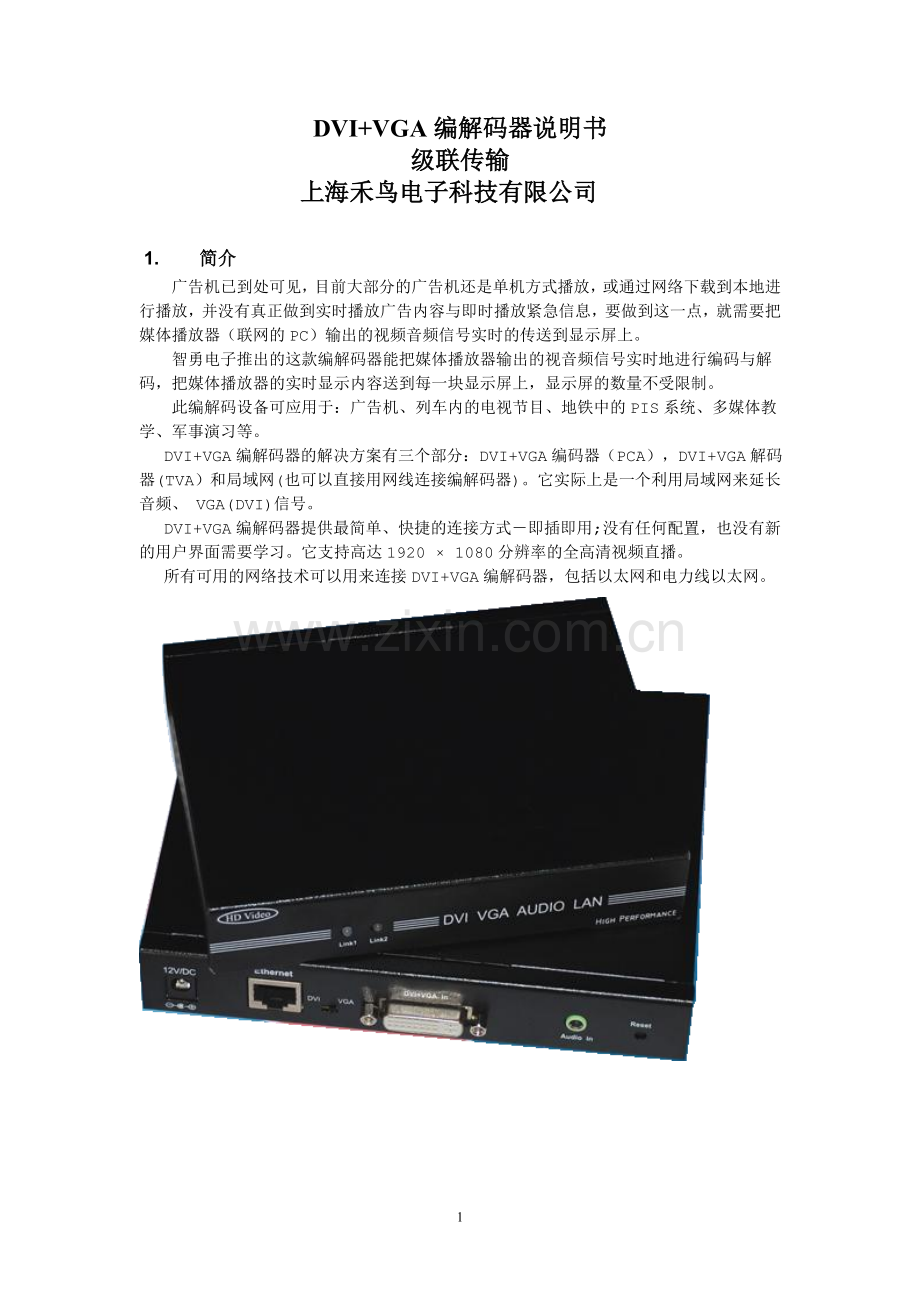

DVI+VGA编解码器说明书级联传输上海禾鸟电子科技有限公司 1. 简介广告机已到处可见，目前大部分的广告机还是单机方式播放，或通过网络下载到本地进行播放，并没有真正做到实时播放广告内容与即时播放紧急信息，要做到这一点，就需要把媒体播放器（联网的PC）输出的视频音频信号实时的传送到显示屏上。智勇电子推出的这款编解码器能把媒体播放器输出的视音频信号实时地进行编码与解码，把媒体播放器的实时显示内容送到每一块显示屏上，显示屏的数量不受限制。此编解码设备可应用于：广告机、列车内的电视节目、地铁中的PIS系统、多媒体教学、军事演习等。 DVI+VGA编解码器的解决方案有三个部分：DVI+VGA编码器（PCA），DVI+VGA解码器(TVA）和局域网(也可以直接用网线连接编解码器)。它实际上是一个利用局域网来延长音频、 VGA(DVI)信号。 DVI+VGA编解码器提供最简单、快捷的连接方式－即插即用;没有任何配置，也没有新的用户界面需要学习。它支持高达1920 × 1080分辨率的全高清视频直播。所有可用的网络技术可以用来连接DVI+VGA编解码器，包括以太网和电力线以太网。 2. 装箱清单当您打开包装，请确保符合以下设备及配件的使用。 1 、DVI+VGA编码器用来连接电脑，配件如下：一根VGA转DVI线一根音频线 2、DVI+VGA解码器用来连接显示屏，配件如下：一根VGA转DVI线 3 、两个电源适配器（电压为9-12V/1A） 4 、一份用户手册 3. 连接设备本节介绍如何连接DVI+VGA编码器（PCA）和DVI+VGA解码器（TVA） 3. 1. DVI+VGA编码器（PCA） DVI+VGA编码器（PCA）是连接到您的电脑或媒体播放设备。连接方法如下所示：VGA转DVI线和一根音频线，也可以直接采用DVI电缆，把DVI+VGA编码器（PCA）后面板的主接口和PC机连接。把您的电脑或媒体播放设备、DVI+VGA编码器（PCA）连接电源。为避免设备损害，请使用标配电源适配器。RJ - 45连接线（网线）是用于连接到任何以太网的CAT - 5器件。但编码器（PCA）和解码器（TVA）必须在同一个C类网络。 3. 2. DVI+VGA 解码器使用VGA转DVI线和音频线把DVI+VGA解码器（TVA）上的DVI、音频接口连接到电视机上（显示设备上）。音频接入音频输出口，用RJ - 45连接器（网线）连接TVA和网络。使用路由器或交换机连接的VGA编码器和VGA解码器必须建立在同一个C类网络。也可直接用网线连接起来使用。使用电源适配器连接直流电源插座。为了避免设备损害，请使用标配电源适配器。 4. DVI+VGA编码器接口说明： DVI+VGA编码器（PCA）是连接您的信号源电脑PC的，后面板上需要连接的有：电源输入， RJ - 45连接器（网线），音频输入，DVI（VGA）信号输入。VGA编码器上有一个开关。在DVI接口旁边的开关，可以切换输入源的为DVI或VGA 。注：编码器（PCA）背面板上的DVI接口是DVI -I，可同时兼容DVI - D类（数字信号），一般称为DVI接口，或DVI－A（模拟信号），当需要VGA信号输入时，请使用VGA转DVI线连接。如果您想使用性能更好的DVI - D类（数字）信号，您可以使用DVI-D电缆连接电脑和编码器。 4. 1. 前后面板前面板上有两个LED灯，“power”表示电源，“Status”表示工作状态。后背面上的电源输入口、网线口、DVI接口需使用标配的连接电缆连接您的电脑。音频线连接编码器（PCA）上的音频输入口“IN”和您电脑的音频输出口。请正确使用标配电源适配器，否则可能会损坏设备。RJ - 45连接器（网线）用于连接编码器（PCA）和解码器（TVA）。 4. 2. 指示灯和开关 LED灯颜色状态信息 Status 绿色亮局域网已连接灭局域网未连接闪烁网络通讯中橙/红闪烁占用高带宽 Power 灭灭电源关闭绿色亮电源连接正常. 红色亮电源正常，但不能工作 Slide Switch Descriptions DVI 输入信号为DVI信号 VGA 输入信号为VGA信号 Push button Descriptions Reset 当本地显示和远程显示不一致时，此按钮用来复位，设备将自动调整 5. DVI+VGA解码器 (TVA)接口说明： DVI+VGA解码器（TVA）是连接到您的电视机（显示器），后面板上的连接口有：电源，二个 RJ – 45口（网口），音频输出口和DVI+VGA输出口。 5. 1. 前后面板在前面板上，有两个三色发光二极管用来显示网络和电源。后面板上的DVI+VGA口、音频口连接您的电视或显示设备，DVI+VGA解码器的网口支持局域网或者用网线直接连接DVI+VGA编码器。为避免设备损害，请使用标配电源适配器。二个网口可进行级联传输方式连接。 5. 2. LED 指示灯 LED灯颜色状态信息 Link1 绿色亮 Ethernet-1网口局域网已连接灭 Ethernet-1网口局域网未连接闪烁 Ethernet-1网口网络通讯中橙/红 Blink Ethernet-1网口占用高带宽 Link2 绿色亮 Ethernet-1网口局域网已连接灭 Ethernet-2网口局域网未连接闪烁 Ethernet-2网口网络通讯中橙/红 Blink Ethernet-2网口占用高带宽 6. 设备参数输入分辨率 – 所有标准分辨率从 640 x 480 到 1920 x 1200 @ 70Hz ~ 60Hz – 1440x900 – 1400 x1050 – 1680x1050 – 1360x768 输出分辨率 – 所有标准分辨率从 640 x 480 到 1920 x 1200 @ 70Hz ~ 60Hz – 1440x900 – 1400 x1050 – 1680x1050 – 1360x768 输出帧率 – 640X480 @ 70fps – 800X600 @ 70fps – 1024X768 @ 60fps – 1280X1024 @ 30fps – 1600X1200 @ 30fps – 720X480 @ 60fps – 720X576 @ 50fps – 1280X720 @ 30fps – 1440x900 @ 30fps – 1400 x1050 @ 30fps – 1680x1050 @ 30fps – 1360x768 @ 30fps – 1920X1080 @ 25fps LAN – 支持10/100Mbps – 支持Auto-MDIX – 支持流量控制 IR in/out – 38KHz 7
