DZLM动态平衡电动调节阀工作原理

如图1所示，在系统负荷波动较大的变流量系统中，当系统压力变化时：
  （1）阀门进口P1升高时，P1-P3增大，则通过感压膜的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定；当进口P1降低时，P1-P3减小，则由弹簧的作用自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。
（2）当电动执行器接受控制信号使阀杆向上或向下运动，使阀塞开大或关小，
P2、P3间的开度也随之变化。由于不管系统压差如何变化，P2、P3间的压差（P2--P3）
始终不变，因此对应于任一开度位置，其输送的水流量都是一定的。
 电动调节功能：
电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度，从而改变水流量，最终使目标区域的实际温度与设定温度一致。
电动调节功能的好坏在于电动调节阀的流量特性曲线。在空调系统中，常用的电动

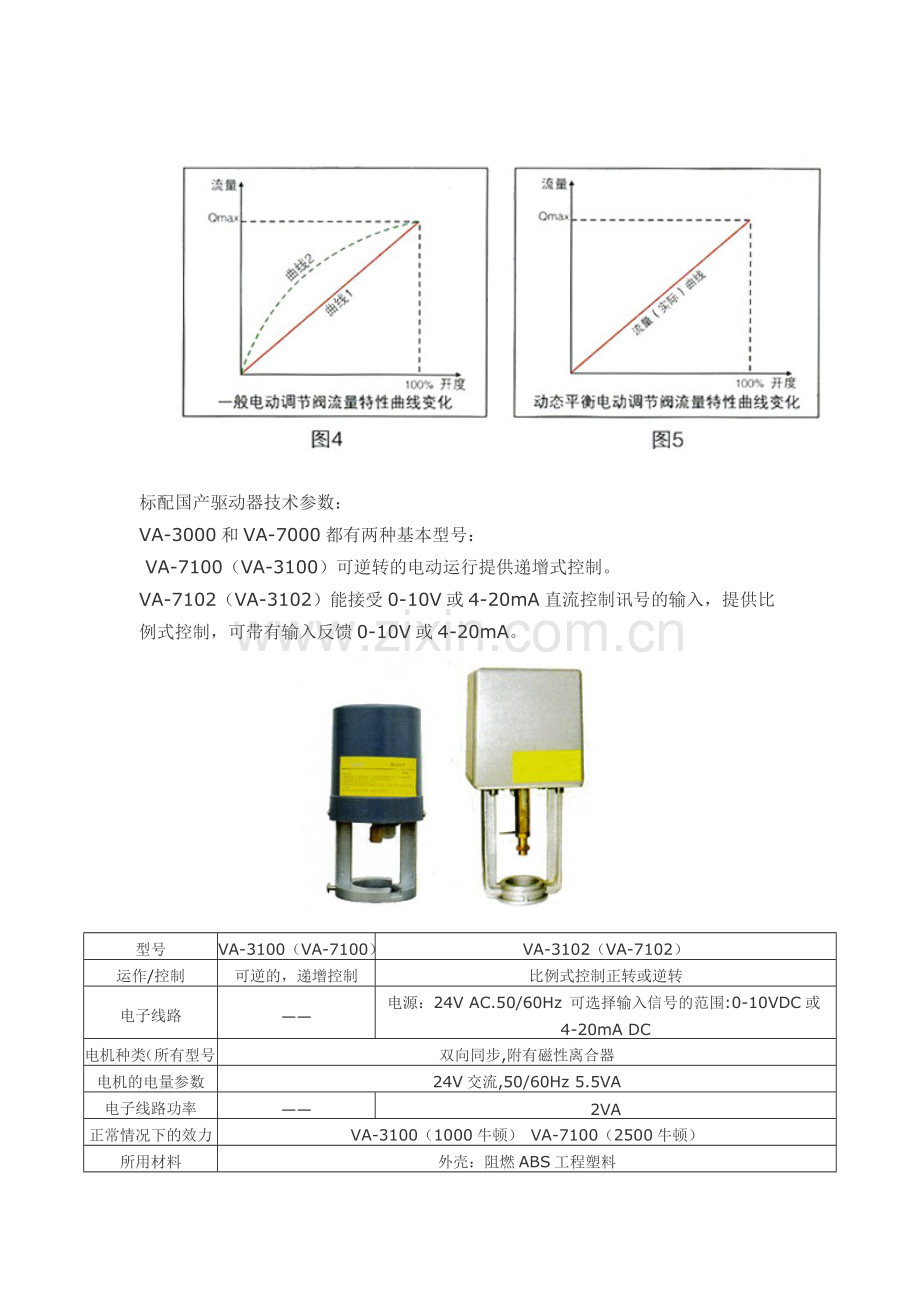

调节阀的理想流量曲线是直线的或者等百分比的。但是对于一般的电动调节阀，在实际使用过程中由于阀权度较小，使得实际的流量特性曲线是直线型（曲线1），如图4，某电动调节阀理想的流量特性曲线是直线型（曲线1），但是在安装到系统管路上后实际的流量特性曲线接近快开型（曲线2），调节特性变差。
 DZLM动态平衡电动调节阀由于独特的阀体结构，在实际的使用工作中阀权度基本为1，因此其实际的流量特性曲线与理想的流量特性曲线一致（如图5），没有偏离，因此具有优良的电动调节功能。

标配国产驱动器技术参数：
VA-3000和VA-7000都有两种基本型号：
 VA-7100（VA-3100）可逆转的电动运行提供递增式控制。
VA-7102（VA-3102）能接受0-10V或4-20mA直流控制讯号的输入，提供比例式控制，可带有输入反馈0-10V或4-20mA。

型号
VA-3100（VA-7100）
VA-3102（VA-7102）
运作/控制
可逆的，递增控制
比例式控制正转或逆转
电子线路
——
电源：24V AC.50/60Hz 可选择输入信号的范围:0-10VDC或4-20mA DC
电机种类（所有型号）
双向同步,附有磁性离合器
电机的电量参数
24V交流,50/60Hz 5.5VA
电子线路功率
——
2VA
正常情况下的效力
VA-3100（1000牛顿） VA-7100（2500牛顿）
所用材料
外壳：阻燃ABS工程塑料
运行时间
当频率为50Hz，每毫米需4.6秒（当频率为50Hz，每毫米需4.6秒）
当频率为60Hz，每毫米需3.8秒(当频率为60Hz，每毫米需6.45秒)
厂方设定
                                        输入记号:0-10V DC

换热器控制系统
工作原理：本动态压差平衡阀适用于交换器控制系统，如下图所示，由动态电动压差平衡阀热交换器、温度传感器、阀门传感器、一次管网、二次管网组成热交换器控制系统。安装在二次网供水管上的温度传感器把检测到的温度信号，传送到控制器，控制器将检测到的温度信号与设定的供水温度值进行比较，同时不断的输出比对信号，传送给阀门驱动器，阀门驱动器根据接收到比对信号，对阀门开度进行调节来控制一次网高温水的流量，最终使二次网温控器测量的温度与设定的供水温度，保持在设定范围内。
阀门的压差平衡功能:二次网供水温度不变，流量不变，一次网的流量只受二次网供水温度的的影响，不受系统压力的影响保持流量恒定。
