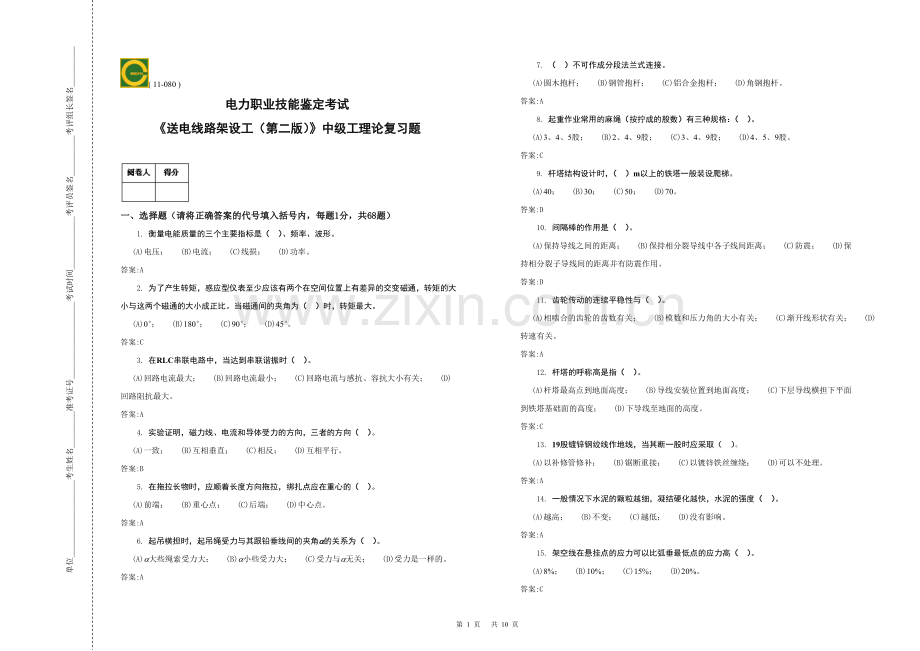

单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________
( 11-080 )
电力职业技能鉴定考试
《送电线路架设工（第二版）》中级工理论复习题

一、选择题（请将正确答案的代号填入括号内，每题1分，共68题）
1. 衡量电能质量的三个主要指标是（ ）、频率、波形。
(A)电压； (B)电流； (C)线损； (D)功率。
答案:A
2. 为了产生转矩，感应型仪表至少应该有两个在空间位置上有差异的交变磁通，转矩的大小与这两个磁通的大小成正比。当磁通间的夹角为（ ）时，转矩最大。
(A)0°； (B)180°； (C)90°； (D)45°。
答案:C
3. 在RLC串联电路中，当达到串联谐振时（ ）。
(A)回路电流最大； (B)回路电流最小； (C)回路电流与感抗、容抗大小有关； (D)回路阻抗最大。
答案:A
4. 实验证明，磁力线、电流和导体受力的方向，三者的方向（ ）。
(A)一致； (B)互相垂直； (C)相反； (D)互相平行。
答案:B
5. 在拖拉长物时，应顺着长度方向拖拉，绑扎点应在重心的（ ）。
(A)前端； (B)重心点； (C)后端； (D)中心点。
答案:A
6. 起吊横担时，起吊绳受力与其跟铅垂线间的夹角a的关系为（ ）。
(A)a大些绳索受力大； (B)a小些受力大； (C)受力与a无关； (D)受力是一样的。
答案:A
7. （ ）不可作成分段法兰式连接。
(A)圆木抱杆； (B)钢管抱杆； (C)铝合金抱杆； (D)角钢抱杆。
答案:A
8. 起重作业常用的麻绳（按拧成的股数）有三种规格：（ ）。
(A)3、4、5股； (B)2、4、9股； (C)3、4、9股； (D)4、5、9股。
答案:C
9. 杆塔结构设计时，（ ）m以上的铁塔一般装设爬梯。
(A)40； (B)30； (C)50； (D)70。
答案:D
10. 间隔棒的作用是（ ）。
(A)保持导线之间的距离； (B)保持相分裂导线中各子线间距离； (C)防震； (D)保持相分裂子导线间的距离并有防震作用。
答案:D
11. 齿轮传动的连续平稳性与（ ）。
(A)相啮合的齿轮的齿数有关； (B)模数和压力角的大小有关； (C)渐开线形状有关； (D)转速有关。
答案:A
12. 杆塔的呼称高是指（ ）。
(A)杆塔最高点到地面高度； (B)导线安装位置到地面高度； (C)下层导线横担下平面到铁塔基础面的高度； (D)下导线至地面的高度。
答案:C
13. 19股镀锌钢绞线作地线，当其断一股时应采取（ ）。
(A)以补修管修补； (B)锯断重接； (C)以镀锌铁丝缠绕； (D)可以不处理。
答案:A
14. 一般情况下水泥的颗粒越细，凝结硬化越快，水泥的强度（ ）。
(A)越高； (B)不变； (C)越低； (D)没有影响。
答案:A
15. 架空线在悬挂点的应力可以比弧垂最低点的应力高（ ）。
(A)8%； (B)10%； (C)15%； (D)20%。
答案:C

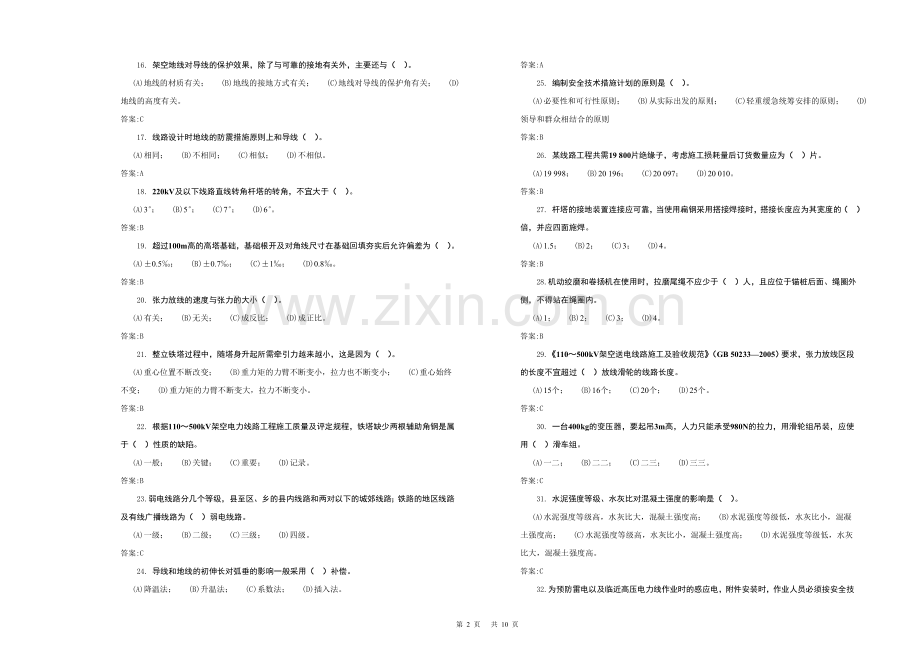

16. 架空地线对导线的保护效果，除了与可靠的接地有关外，主要还与（ ）。
(A)地线的材质有关； (B)地线的接地方式有关； (C)地线对导线的保护角有关； (D)地线的高度有关。
答案:C
17. 线路设计时地线的防震措施原则上和导线（ ）。
(A)相同； (B)不相同； (C)相似； (D)不相似。
答案:A
18. 220kV及以下线路直线转角杆塔的转角，不宜大于（ ）。
(A)3°； (B)5°； (C)7°； (D)6°。
答案:B
19. 超过100m高的高塔基础，基础根开及对角线尺寸在基础回填夯实后允许偏差为（ ）。
(A)±0.5‰； (B)±0.7‰； (C)±1‰； (D)0.8‰。
答案:B
20. 张力放线的速度与张力的大小（ ）。
(A)有关； (B)无关； (C)成反比； (D)成正比。
答案:B
21. 整立铁塔过程中，随塔身升起所需牵引力越来越小，这是因为（ ）。
(A)重心位置不断改变； (B)重力矩的力臂不断变小，拉力也不断变小； (C)重心始终不变； (D)重力矩的力臂不断变大，拉力不断变小。
答案:B
22. 根据110～500kV架空电力线路工程施工质量及评定规程，铁塔缺少两根辅助角钢是属于（ ）性质的缺陷。
(A)一般； (B)关键； (C)重要； (D)记录。
答案:B
23. 弱电线路分几个等级，县至区、乡的县内线路和两对以下的城郊线路；铁路的地区线路及有线广播线路为（ ）弱电线路。
(A)一级； (B)二级； (C)三级； (D)四级。
答案:C
24. 导线和地线的初伸长对弧垂的影响一般采用（ ）补偿。
(A)降温法； (B)升温法； (C)系数法； (D)插入法。
答案:A
25. 编制安全技术措施计划的原则是（ ）。
(A)必要性和可行性原则； (B)从实际出发的原则； (C)轻重缓急统筹安排的原则； (D)领导和群众相结合的原则
答案:B
26. 某线路工程共需19 800片绝缘子，考虑施工损耗量后订货数量应为（ ）片。
(A)19 998； (B)20 196； (C)20 097； (D)20 010。
答案:B
27. 杆塔的接地装置连接应可靠，当使用扁钢采用搭接焊接时，搭接长度应为其宽度的（ ）倍，并应四面施焊。
(A)1.5； (B)2； (C)3； (D)4。
答案:B
28. 机动绞磨和卷扬机在使用时，拉磨尾绳不应少于（ ）人，且应位于锚桩后面、绳圈外侧，不得站在绳圈内。
(A)1； (B)2； (C)3； (D)4。
答案:B
29. 《110～500kV架空送电线路施工及验收规范》（GB 50233—2005）要求，张力放线区段的长度不宜超过（ ）放线滑轮的线路长度。
(A)15个； (B)16个； (C)20个； (D)25个。
答案:C
30. 一台400kg的变压器，要起吊3m高，人力只能承受980N的拉力，用滑轮组吊装，应使用（ ）滑车组。
(A)一二； (B)二二； (C)二三； (D)三三。
答案:C
31. 水泥强度等级、水灰比对混凝土强度的影响是（ ）。
(A)水泥强度等级高，水灰比大，混凝土强度高； (B)水泥强度等级低，水灰比小，混凝土强度高； (C)水泥强度等级高，水灰比小，混凝土强度高； (D)水泥强度等级低，水灰比大，混凝土强度高。
答案:C
32. 为预防雷电以及临近高压电力线作业时的感应电，附件安装时，作业人员必须按安全技术规定装设保安接地线，保安接地线的截面不得小于（ ）mm2。
(A)12； (B)16； (C)25； (D)30。
答案:B
33. 紧固铁塔M24（4.8级）螺栓时，扭矩应达到（ ）N·cm。
(A)10000； (B)25000； (C)30000； (D)35000。
答案:B
34. 施工线路与被跨越物垂直交叉时，跨越架的宽度应比施工线路两边线各宽出（ ）m。
(A)1.5； (B)2； (C)2.5； (D)1。
答案:B
35. f22钢丝绳端部用绳卡固定连接时，绳卡压板应在钢丝绳主要受力的一边，且绳卡不得正反交叉设置；绳卡间距不应小于钢丝绳直径的6倍；绳卡数量应为（ ）个。
(A)2； (B)3； (C)4； (D)5。
答案:C
36. 混凝土浇制后达到设计强度的时间为（ ）天。
(A)7； (B)28； (C)40； (D)30。
答案:B
37. 接地体若为圆钢，若采用搭接焊接，应双面施焊，其搭接长度为圆钢直径的（ ）倍。
(A)4； (B)6； (C)8； (D)2。
答案:B
38. 500kV输电线路的直线杆塔在组立及架线后结构的倾斜值允许偏差为（ ）。
(A)1‰； (B)5‰； (C)3‰； (D)2‰。
答案:C
39. 对普通硅酸盐水泥拌制的混凝土，其浇水养护日期不得少于（ ）昼夜。
(A)4； (B)5； (C)6； (D)7。
答案:D
40. 混凝土电杆基础、铁塔预制基础、铁塔金属基础等，其超深在+100～+300mm时，应采用填土或砂、石夯实处理，每层厚度不宜超过（ ）mm，夯实后的耐压力不应低于原状土。
(A)100； (B)150； (C)200； (D)300。
答案:A
41. 送电线路跨越Ⅰ、Ⅱ级通航河流时，导线、地线（ ）有接头。
(A)可以； (B)不可以； (C)不限制； (D)特殊情况下允许。
答案:B
42. 停电线路的工作接地线应用编织软铜线，其截面应符合短路电流的要求，但不得小于（ ）mm2。
(A)16； (B)25； (C)35； (D)50。
答案:B
43. 张力放线中，在一个档距内每根导线或架空地线上只允许有（ ）个补修管。
(A)3； (B)1； (C)2； (D)4。
答案:C
44. 当带电跨越110kV线路时，越线架的封顶板与110kV线路地线的垂直距离不得小于（ ）m。
(A)0.5； (B)1.0； (C)2.0； (D)1.5。
答案:B
45. 110kV线路与树木最小垂直距离不得小于（ ）m。
(A)3； (B)4； (C)5； (D)6。
答案:B
46. 混凝土电杆拉线盘的埋设深度和方向应符合设计要求，拉线棒与拉线盘应垂直，连接处应采用双螺母，其拉线棒外露地面部分的长度为（ ）mm。
(A)300～400； (B)500～700； (C)600～800； (D)900～1000。
答案:B
47. 临时拉线打双结扣的目的是（ ）。
(A)平衡杆塔； (B)起到自紧、调节作用； (C)容易拆除； (D)施工安全。
答案:B
48. 单电杆（塔）立好后应正直，位置偏差应符合规定，直线杆的横向位移不应大于（ ）mm。
(A)50； (B)80； (C)100； (D)150。
答案:A
49. 送电线路地线的镀锌钢绞线股数为7股时，断（ ）股的情况下可以用补修管补修。
(A)1； (B)2； (C)3； (D)4。
答案:A
50. 架空送电线路施工及验收规范要求：接续管及耐张线夹压接后应检查外观质量，其弯曲度不得大于（ ），有明显弯曲时应校直；校直后的接续管严禁有裂纹，达不到规定时应割断重接。
(A)1%； (B)2%； (C)3%； (D)4%。
答案:B
51. 110kV送电线路导、地线各相间弧垂相对误差应不大于（ ）mm。
(A)100； (B)200； (C)300； (D)400。
答案:B
52. 一直线塔呼称高为36m，组立完毕后检验其倾斜值为90mm，按验收评级标准此塔最终应评为（ ）。
(A)优良； (B)合格； (C)不合格； (D)可以使用。
答案:B
53. 浇制≤C25混凝土用的碎石和卵石，其含泥量不应超过（ ）%。
(A)2； (B)3； (C)5； (D)8。
答案:A
54. 主角钢插入式铁塔基础在回填夯实后整基基础扭转的允许偏差为（ ）。
(A)5′； (B)10′； (C)15′； (D)7′。
答案:B
55. JL/G1A—400/50—54/7型（钢芯铝绞线）导线，铝股为54根，在张力放线过程中，表面一处5根铝线被磨断，对此应进行（ ）。
(A)缠绕处理； (B)补修管处理； (C)锯断重接； (D)抛光处理。
答案:B
56. 泵送混凝土宜采用中砂，其通过0.315mm筛孔的颗粒含量不应少于（ ）%。
(A)10； (B)15； (C)20； (D)25。
答案:B
57. 在输电线路混凝土基础工程施工中，受力钢筋顺长度方向全长的净尺寸允许偏差为（ ）mm。
(A)±5； (B)±10； (C)±15； (D)±20。
答案:B
58. 耐张段长度大于300m的孤立档，过牵引长度不宜超过（ ）。
(A)100mm； (B)200mm； (C)1%； (D)3%。
答案:B
59. 观测弧垂时，若紧线段为12档以上时，应同时选择（ ）观测弧垂。
(A)2档； (B)靠近两端各选1档； (C)中间选2档； (D)靠近两端及中间可选3～4档。
答案:D
60. 基础根开是指基础相邻两腿地脚螺栓几何中心之间的距离，它与塔腿主材角钢（ ）相重合。
(A)重心线； (B)准线； (C)中轴线； (D)边线。
答案:A
61. 电焊机的二次线应用防水橡皮护套铜芯软电缆，电缆长度不应大于（ ）m，不得采用金属构件或结构钢筋代替二次线的地线。
(A)10； (B)20； (C)30； (D)40。
答案:C
62. 高处作业人员与110kV线路的最小安全距离为（ ）m。
(A)4； (B)3； (C)2.5； (D)1.5。
答案:C
63. 在现场作业中，如发现有人违章作业，有权制止的人员是（ ）。
(A)工作负责人； (B)安全监督员； (C)全体工作人员； (D)班长。
答案:C
64. 电气设备和电动工器具应用橡胶电缆，外壳必须（ ）。
(A)接地； (B)接零； (C)绝缘； (D)保护。
答案:A
65. 施工测量中补定的杆位中心桩用钢尺测量时其测量之差不应超过（ ）。
(A)0.5/1000； (B)1/1000； (C)2/1000； (D)3/1000。
答案:B
66. 某观测档距已选定，但弧垂最低点低于两杆塔基部连线，架空线悬挂点高差大，档距也大，应选择的观测方法是（ ）。
(A)异长法； (B)等长法； (C)角度法； (D)平视法。
答案:D
67. 钢圈连接的混凝土电杆，采用电弧焊接时，钢圈厚度大于6mm时应采用（ ）多层焊。
(A)V形坡口； (B)U形坡口； (C)预留缝； (D)L形坡口。
答案:A
68. 毛竹跨越架支撑杆埋入地下深度不得少于（ ）m。
(A)0.3； (B)0.4； (C)0.5； (D)0.6。
答案:A

二、判断题（正确的请在括号内打"√"，错误的打"×"，每题1分，共50题）
1. 电气设备铜、铝接头不能直接连接。（ ）
答案:√
2. 架空送电线路的档距越大，线间距离应该越大。（ ）
答案:√
3. 基础承受杆塔传递的荷载，所以基础自身有足够的强度就可以稳固杆塔。（ ）
答案:×
4. 交流电完成一个循环所用的时间，叫交流电的频率。（ ）
答案:×
5. 两平行导线通过同方向电流时互相排斥。（ ）
答案:√
6. 在纯电阻交流电路中，电压与电流是同频率、同相位的正弦量。（ ）
答案:√
7. 线路工程设计、要求地线的最大使用应力能适用于全线所有耐张段。（ ）
答案:√
8. 代表档距是耐张段中各档的平均值。（ ）
答案:×
9. 电压互感器在运行中，其二次侧不允许短路。（ ）
答案:√
10. 避雷器的额定电压应比被保护电网电压稍高一些好。（ ）
答案:×
11. 钢丝绳用于机动起重设备，安全系数为5～6，用于手动起重设备安全系数为7。（ ）
答案:×
12. 混凝土强度等级是表示混凝土的抗压强度的大小。（ ）
答案:√
13. 导线和地线的初伸长对弧垂没有影响。（ ）
答案:×
14. 混凝土的抗压强度是反映了混凝土中水泥与粗细骨料的黏结力的大小。（ ）
答案:√
15. 导线在风力涡流作用下，其振动都具有一定的频率和波长。（ ）
答案:√
16. 弧垂大小与导线的质量、空气温度、导线的张力及档距等因素有关。（ ）
答案:√
17. 张力放线施工中反向临锚起平衡上一紧线段和本紧线段张力差的作用。（ ）
答案:√
18. 防污绝缘子加大了绝缘子串的泄漏距离，因此可以防止或减少污闪事故的发生。（ ）
答案:√
19. 炸药、雷管及导火线应分库存放，库间必须有一定的安全距离，最小安全距离不得小于100m，库内不得有火源。（ ）
答案:√
20. 在使用绝缘电阻表测试前，必须使设备带电，这样测试结果才准确。（ ）
答案:×
21. 钢丝绳的选用除了安全系数选择其强度外，还应考虑与滑轮的直径相适应。（ ）
答案:√
22. 2-2滑轮组，绳索由定滑轮引出，如不计摩擦阻力，则其牵引力约为物体重力的1/4。（ ）
答案:√
23. 选用起吊滑车，对钢丝绳使用滑车其底槽直径应大于10～11倍钢丝绳直径。（ ）
答案:√
24. 用低压验电笔可以区别交、直流电。（ ）
答案:√
25. 在工程施工过程中，为满足工期的要求，可以适当降低对施工安全和质量的要求。（ ）
答案:×
26. 观测弧垂时，应待导线稳定后方可进行观测。（ ）
答案:√
27. 档端角度法观测弧垂，是将经纬仪安置在架空线悬挂点的垂直下方。（ ）
答案:√
28. 施工测量使用的水准仪、经纬仪、光电测距仪没有经过检查和校准，无检验合格证时在工程中可以使用。（ ）
答案:×
29. 人字抱杆整体起吊电杆时，主牵引地锚与电杆基坑的距离为杆高的1.5～2倍，主牵引绳与地面夹角应不大于30°。（ ）
答案:√
30. 耐张塔的基础保护帽，应在铁塔全部检修完毕后浇制。（ ）
答案:×
31. 张力放线施工跨越高山大岭时，每个区段尽可能加大，这样可以取得较好的经济效益。（ ）
答案:×
32. 当采用外拉线抱杆吊装横担时，抱杆必须高出横担上方主材并留有一定的安装裕度。（ ）
答案:√
33. 钢筋绑扎接头与钢筋弯曲处相距不得大于10倍钢筋直径。（ ）
答案:×
34. 张力放线紧线挂线过牵引时，导线地线的安全系数不得小于1.5。（ ）
答案:×
35. 某一弧垂观测档，其弧垂大于两端铁塔高度，宜采用"平行法"观测。（ ）
答案:×
36. 坍落度是为测定混凝土强度而做的试验。（ ）
答案:×
37. 用经纬仪视距法校核档距，其误差不应大于设计档距的1%。（ ）
答案:√
38. 在浇制C20混凝土时，所使用砂的含泥量应小于5%。（ ）
答案:√
39. 张力放线后紧线时应先收紧张力较大、弧垂较小的子导线。（ ）
答案:√
40. 混凝土的配合比设计中应预留15%～20%的强度储备。（ ）
答案:√
41. 铁塔组立后各相邻节点间主材弯曲不得超过1/750。（ ）
答案:√
42. 铁塔在组立时其基础混凝土强度，分解组立时为设计强度的70%，整体组立时为设计强度的90%。（ ）
答案:×
43. 整体起立电杆，在刚离地阶段指挥人员应站在横线路方向侧，随时注意观察电杆各吊点受力弯曲情况。（ ）
答案:×
44. 线路施工验收按隐蔽工程、中间验收、竣工验收三个程序进行。（ ）
答案:√
45. 在新建线路与旧线路并行距离很近的地区，开挖冻土或石坑时，不应放大炮。应防止冻土块或石块飞起碰伤旧线路的导线。（ ）
答案:√
46. 在强电场内使用电雷管，要严格按操作规程由经过专门培训取得合格证者操作。（ ）
答案:×
47. 在锉一个内直角面时，需采用带光面的锉刀进行加工。（ ）
答案:√
48. 锯割速度应视金属工件材料而定。而锯割硬质材料速度可以快些。锯割软材料速度可以慢些。（ ）
答案:×
49. 钢芯铝绞线损伤面积为导电部分截面的5%及以下者可用零号砂纸作抛光处理。（ ）
答案:×
50. 导线在同一截面处，单股损伤深度小于直径的1/2，可以进行修光处理。（ ）
答案:√

三、简答题（请填写答案，每题5分，共9题）
1. 电力网中哪些设备是一次设备？哪些是二次设备？
答案:答：一次设备是指能变换电压、输送电量、切合和隔离电源等的设备。如变压器、送、配电线路、断路器、隔离开关、避雷器、电流互感器、电压互感器等。
二次设备是对一次设备的工作进行测量、监察、保护、操作和控制的自动装置等辅助设备，它是为一次设备服务的。如各种监察计量仪表、各种继电器、操作控制用直流电源、音响及中央信号等。
2. 什么是导线的长期允许电流？
答案:答：导线周围空气温度为25℃、长期使用导线温度不超过70℃时允许通过的最大电流，叫导线按发热条件的长期允许电流。
3. 提高构架的抗弯强度的方法有几种？
答案:答：（1）提高抗弯截面模量。
（2）减少弯矩。
（3）提高材料强度，以提高许用应力。
4. 绘制输电线路纵断面图时，一般采用多大比例？
答案:答：为了突出地形变化，纵断面图中高程的比例经常大于水平距离的比例尺。一般采用纵向1:500、横向1:5000的比例尺。
5. 什么是代表档距（规律档距）？代表档距的意义是什么？
答案:答：一个耐张段中各档的几何均距叫做代表档距。
在一个耐张段的连续档中，各档导线的水平应力是按同一值架设的，当气象条件变化时，由于各档的档距、线长、高差不一定相同，各档应力变化也就不完全相同，从而使直线杆塔上出现不平衡张力差，绝缘子串产生偏斜，偏斜结果又使各档应力趋于基本相同的某一数值上，这个应力为耐张段内的代表应力，与其值相对应的档距为代表档距，也叫规律档距。
6. 杆塔调整垂直后，在符合哪些条件后方可拆除临时拉线？
答案:答：（1）铁塔的底脚螺栓已固定。
（2）永久拉线全部安装完毕。
（3）无拉线电杆已回填土夯实。
（4）转角杆的内侧临时拉线，要在转角杆两侧的架空线全部安装完成后方可拆除。
（5）其他有特殊规定者，依照规定办理。
7. 杆塔接地电阻为什么不能过大？一般规定是多少？
答案:答：当雷击地线或雷击塔顶后，雷电流就要通过接地装置向大地泄放，降低雷电过电压的幅值，如果接地电阻过大，就会使雷电流流过之后产生的电压过高，逆向反击导线。实践证明，杆塔的接地电阻越大，逆闪络的几率就越高，因此接地电阻不能过大。架空送电线路，每基接地网的工频接地电阻，在雷季干燥情况下，平地一般不大于15W；山区一般不大于30W。
8. 观测弧垂的方法有几种？各种弧垂观测法的适用范围如何？
答案:答：观测弧垂的方法有角度法、平视法、等长法、异长法等。
等长法适用于弧垂小于悬点高，且高差不大，视线畅通的情况。
异长法适用于两端高差大且导线曲线全在两杆基础连线的上方的情况。
角度法的实质是异长法，一般应用在档距很大、弧垂板又难设在悬挂点正下方的观测档。该方法会产生一定的误差，为防止误差过大要设法使视线和电线的切点与杆塔间的距离大于0.125倍的档距。
平视法是架空线的最低点在两杆塔基面连线以下时，不能采用等长法、异长法测控弧垂，且应用角度法也存在困难时，可采用在观测档内应用高程测量技术选定水平仪（或经纬仪）测站位置，使水平仪（或经纬仪）的水平视线与架空线的最低点相切。
9. 工程承包合同中的主要内容包括哪些？
答案:答：工程承包合同中，主要规定工程施工范围、施工期限、工程质量、安全、环境保护等要求、工程价款、材料设备供应方式、设计资料交付时间以及签约双方的权利、义务和承担的责任等。

四、计算题（请填写答案，每题5分，共9题）
1. 一条电压为220V线路，共有40W灯泡20盏，60W灯泡15盏，此线路的熔丝容量应选多大的？
答案:解：已知U=220V，P1=40W，n1=20盏，P2=60W，n2=15盏
每盏灯的工作电流分别为I1===0.18（A）
I2==0.27（A）
总电流 I=I1n1+I2n2=7.56（A）
根据线路熔丝容量选择应等于或略大于工作电流之和的原则，如选额定电流为7A的熔丝，小于线路的工作电流，因此应选大一级，即10A熔丝。
答：此线路的熔丝选10A。
2. 已知一个空芯线圈中电流为10A，自感磁链为0.01Wb，试求它的电感。如果这个线圈有100匝，线圈中的电流为5A时，试求线圈的自感磁链和自感磁通是多少？
答案:解：已知线圈匝数n=100匝，自感磁链y=0.01Wb，电流I1=10A，I2=5A，线圈电感L=y/I1=0.01/10=1×10-3（H）
当线圈电流为5A时，自感磁链y5=I2L=5×10-3（Wb）
自感磁通 =y5/N=5×10-3/100=5×10-5（Wb）
答：电流为10A时，电感为1×10-3H，电流为5A时，自感磁链为5×10-3Wb，自感磁通为5×10-5Wb。
3. 有一钢拉杆，需承受40kN的拉力p，若拉杆材料的许用应力[s ]=10kN/cm2，其横截面为圆形，试确定该拉杆的直径d。

答案:解：拉杆的强度条件s max=≤[s]
所以F≥==4（cm2）
又因为F=pd2≥4cm2
所以d≥==2.26（cm）=22.6mm
拉杆的直径可取为25mm。
答：拉杆直径可取为25mm。
4. 牵引绳挂在横担上，牵引力为25 000N，牵引绳对地夹角25°，求牵引绳对横担产生的下压力是多少？
答案:解：下压力=2×(25 000×sin25°)=21 140（N）
答：下压力为21 140N。
5. 如图D-11所示的起重装置，重物G通过卷扬机由绕过滑轮B的钢丝绳起吊，G=2kN，AB为支撑杆，BC为钢索与井架连接。杆与滑车的自重及滑车的大小均不计。求钢索BC的拉力和支撑杆AB所受的力。各部位的夹角如图D-11所示。

图D-11
答案:解：

答：拉索BC受力0.965kN；支撑杆AB受力4.5kN。
6. 有一圆柱混凝土垫块，直径d=50cm，若混凝土许用压力［s］=8MPa，试问此垫块可承受多少质量而不被破坏（1MPa=100N/cm2）？
答案:解：圆柱垫块的面积A=pd2=×3.14×502=1962.5（cm2）
垫块可承受的力F=A[s ]=1962.5×800=1 570 000（N）
此垫块可承受的质量为

答：此垫块可承受160 204kg的物体而不被破坏。
7. 如图D-12所示，一个总质量为p=1.2kN的电机，采用M8吊环螺钉（外径为8mm，螺钉根部直径为6.4mm），如图D-12所示，其材料许用应力为［s］=4.0×104kN/m2，试求该吊环螺钉的强度（不考虑圆环部分）是否满足？

图D-12

答案:解：吊环圆柱部分的轴受力N=p=1.2（kN）
由公式s =N/F≤［s］
得s =1.2/[p/4(6.4×10-3)2]=3.7×104（kN/m2）
s＜[s]，吊环螺钉的强度满足。
答：该吊环螺钉的强度满足要求。
8. 计算M16螺栓在下列两种情况下的剪切力：① 丝扣进剪切面；② 丝扣未进剪切面（提示：M16螺栓毛面积2cm2，净面积1.47cm2，螺栓材料允许剪应力为10 000N/cm2）。
答案:解：丝扣进剪切面时允许剪切力为
10 000×1.47=14 700（N）
丝扣未进剪切面时允许剪切力为
10 000×2.0=20 000（N）
答：丝扣进剪切面时允许剪切力为14 700N，丝扣未进剪切面时允许剪切力为20 000N。
9. 有一简支梁如图D-10所示，设L=2m，a=0.5m，载荷p=20kN，试求支承点A、B所受的力。

图D-10
答案:解：NA===15（kN）
NB===5（kN）或NB=p-NA=20-15=5（kN）
答：支座A的受力为15kN，支座B的受力为5kN。

五、绘图题（请填写答案，每题10分，共3题）
1. 画出电阻、电感和电容串联的交流电路的阻抗三角形。
答案:答：见图E-18。

图E-18
2. 试标出图E-19（a）中的N、S极。

答案:答：见图E-19（b）。

图E-19
3. 画出电动机单向运行控制线路图。
答案:答：见图E-23。

图E-23
FU—熔断器；SB—按钮；
KM—接触器；KH—热继电器

六、论述题（请填写答案，每题10分，共3题）
1. 简述低压测电笔的基本结构、工作原理及使用时应注意的事项。
答案:答：测电笔是检测导体或设备是否带电的工具。它由探头、氖泡、电阻、弹簧、尾部金属体（笔钩）组成。
测电笔检测带电导体时，电流经测电笔探头—氖泡—电阻—弹簧—尾部金属—人体—大地构成回路，其电流很微小，氖泡两端有60V电位差，测电笔氖泡有辉光放电。测电笔氖泡有辉光放电时，流经人体的电流很微小，对人体是安全的。在使用测电笔时，应注意以下问题：
（1）使用测电笔前，应在已知有电导体上检测验证一下测电笔是否良好有效，氖泡发出辉光方可使用。
（2）使用方法要正确，探头应接触导体，手指应触及测电笔尾部金属。
（3）氖泡辉光微弱，应避强光，以免看不清误认为无电。
（4）测试时要注意安全，人体不能触及探头或导体。
（5）低压测电笔只限于500V以下导体检测。
2. 冬季现场浇制混凝土时宜采取哪些养护方法？
答案:答：室外平均气温连续5天稳定低于5℃，最低气温低于零下3℃时，可认为是冬季施工。宜采取下列方法：
（1）蓄热法：浇制完毕后立即用保温材料覆盖保温，保温材料可用锯末、稻草及草袋等，覆盖要严密，防止冷风进入。
（2）预热法：将水及骨料加热后与水泥拌合成混凝土，水泥不得直接加热，在使用前宜放入暖棚保管。水加热温度不得超过80℃，骨料加热不得超过60℃，投料顺序先投入骨料和热水，然后再投入水泥。
（3）暖棚法：在已浇制的混凝土基础周围搭设保温棚，在棚内生火炉保温，温度以10～15℃为宜，最低不能低于5℃，并经常向混凝土基础洒水保持潮湿。
（4）蒸汽养护法：利用棚或罩将基础密封，通蒸汽养护混凝土。
（5）电加热法：① 电极加热法——将电极插入混凝土内，通电后对混凝土加热；② 电热毯加热法——用电热毯在基础及模板外布置电热毯，用电加热。
3. 导线、地线连接的一般规定有哪些？
答案:答：（1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
（2）当导线或架空地线采用液压连接时，操作人员必须经过培训及考试合格、持有操作许可证。连接完成并自检合格后，应在压接管上打上操作人员的钢印。
（3）导线或架空地线，必须使用合格的电力金具配套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件试验。试件不得少于3组（允许接续管与耐张线夹合为一组试件）。其试验握着强度不得小于导线或架空地线设计使用拉断力的95%。
（4）切割导线铝股时严禁伤及钢芯，切口应整齐。
（5）导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷；连接后管口附近不得有明显的松股现象。
（6）连接前必须将线材、压接管内侧清洗干净。在导线连接部分外层铝股在洗擦后应薄薄地涂上一层电力复合脂，并用细钢丝刷清刷表面氧化膜，应保留电力复合脂进行连接。
（7）液压管在第一模压好后应用精度不低于0.1mm的游标卡尺检查压后对边距尺寸，符合标准后继续进行液压操作，其允许偏差必须符合国家标准《110～500kV架空送电线路施工及验收规范》（GB 50233）的规定。
（8）施压时应遵守压接规程所规定的顺序，相邻两模间至少应重叠5mm。
（9）压完后管子有飞边、毛刺及表面未超过允许的损伤，时，应锉平并用0号砂纸磨光。
（10）液压后管子的弯曲度不得大于2%，超过2%尚可校直时应校直。校直后的接续管严禁有裂纹，达不到规定时应割断重接。
（11）裸露的钢管压后应涂防锈漆。
（12）在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，张力放线时不应超过两个补修管。各类管与耐张线夹出口间的距离不应小于15m；接续管或补修管与悬垂线夹中心的距离不应小于5m；接续管或补修管与间隔棒中心的距离不宜小于0.5m。

第 10 页 共 10 页
