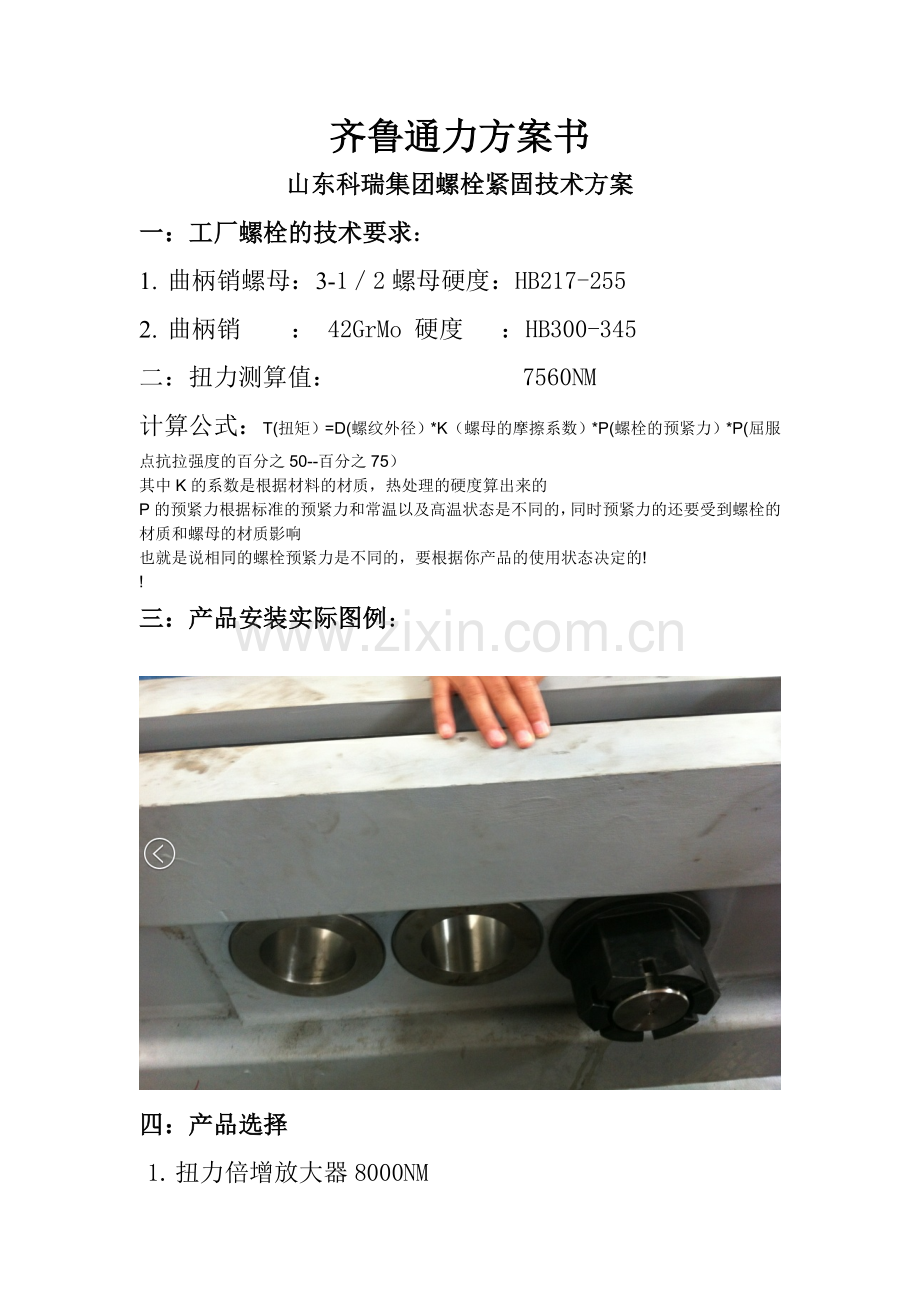

齐鲁通力方案书
山东科瑞集团螺栓紧固技术方案
一：工厂螺栓的技术要求：
1. 曲柄销螺母：3-1／2螺母硬度：HB217-255
2. 曲柄销 ： 42GrMo 硬度 ：HB300-345
二：扭力测算值： 7560NM
计算公式：T(扭矩）=D(螺纹外径）*K（螺母的摩擦系数）*P(螺栓的预紧力）*P(屈服点抗拉强度的百分之50--百分之75）
其中K的系数是根据材料的材质，热处理的硬度算出来的
P的预紧力根据标准的预紧力和常温以及高温状态是不同的，同时预紧力的还要受到螺栓的材质和螺母的材质影响
也就是说相同的螺栓预紧力是不同的，要根据你产品的使用状态决定的!
!
三：产品安装实际图例：

四：产品选择

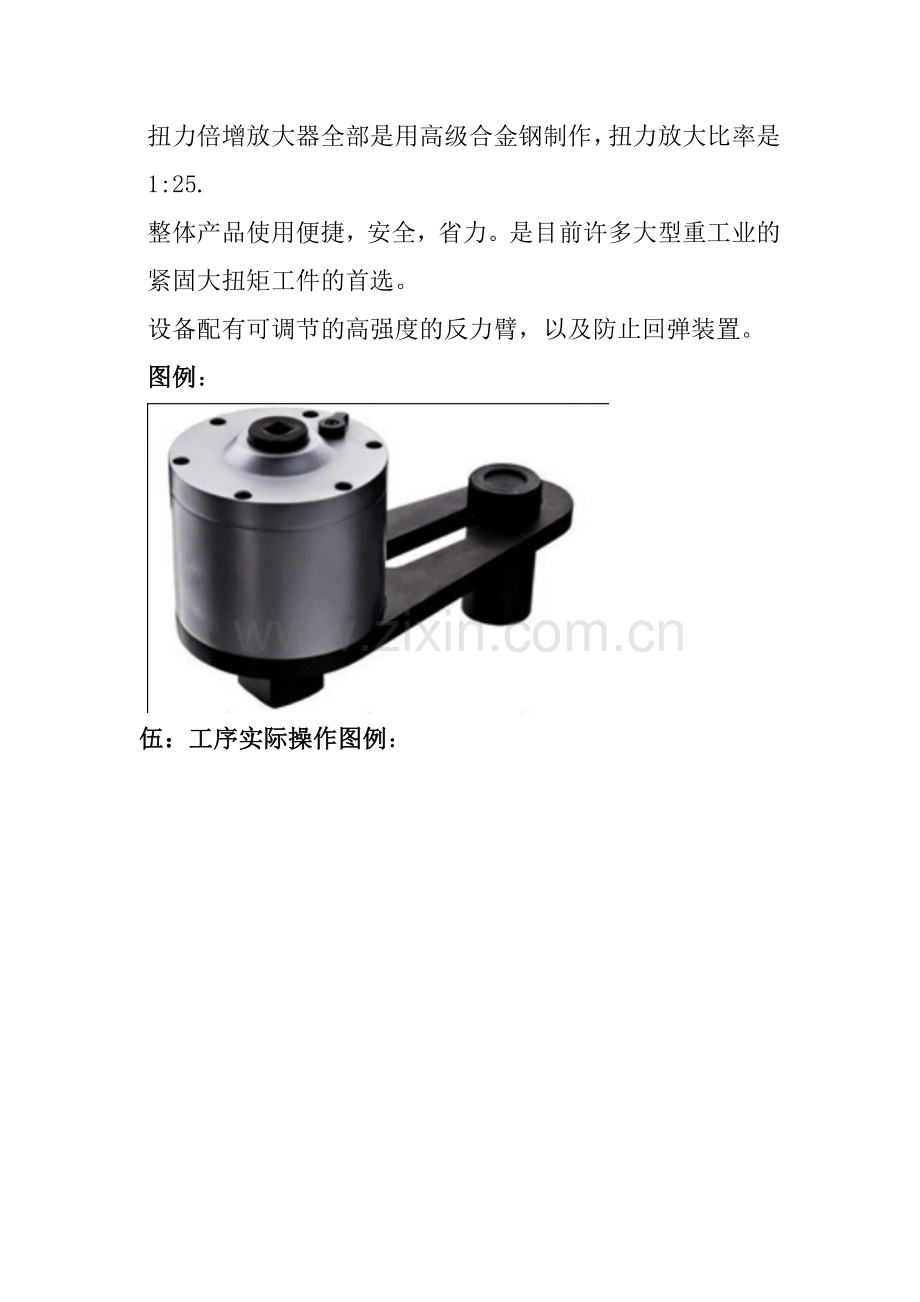

1. 扭力倍增放大器8000NM
扭力倍增放大器全部是用高级合金钢制作，扭力放大比率是1:25.
整体产品使用便捷，安全，省力。是目前许多大型重工业的紧固大扭矩工件的首选。
设备配有可调节的高强度的反力臂，以及防止回弹装置。
图例：

伍：工序实际操作图例：

使用说明：
1. 将扭力倍增放大器驱动头配置好合金钢的套筒，与需要紧固的螺栓连接，同时将反力臂根据实际需要进行调节，放入曲柄的前边的工艺孔中。
2. 根据1:25的扭力比对预置式扭力扳手调节到相应的扭力值，进行螺栓紧固。（7560NM范围。扭力扳手调节到302NM）
3. 听到扭力扳手发出“咔嚓”的声音后，说明扭力值到达预设值。即可停止操作。取下设备，穿上开口销即可。
4. 备注：为了保证效率更高，建议螺栓在紧固前先预紧到一定的位置，在使用扭力倍增放大器。
扭力倍增放大器拆卸螺栓时候，切记要保证螺栓的最大扭力值小于倍增器的最大扭力值的一半。
