测电笔的使用(课堂PPT).ppt

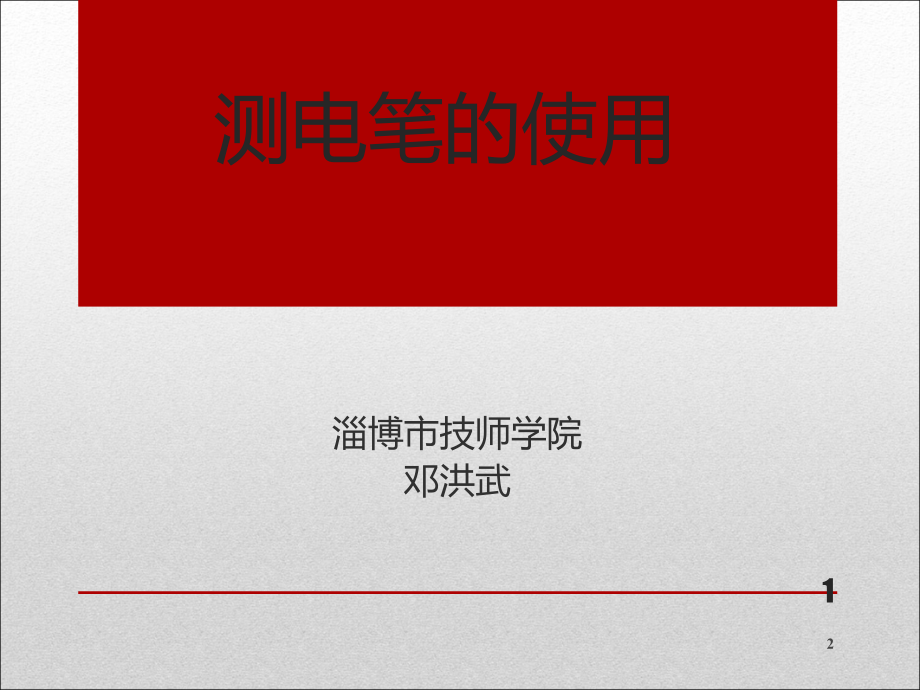

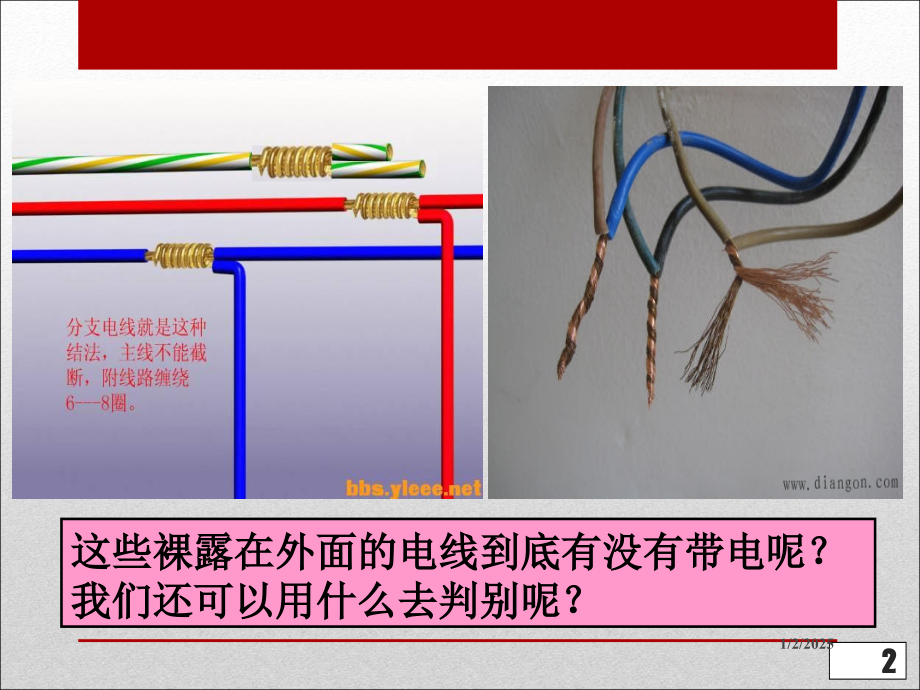

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2,*,测电笔的使用,淄博市技师学院,邓洪武,1,2,2,这些裸露在外面的电线到底有没有带电呢？我们还可以用什么去判别呢？,2,1/2/2025,3,1/2/2025,4,试电笔,4,1/2/2025,5,一、,旋具式试电笔的认识和使用,5,1/2/2025,6,试电笔也叫,测电笔,，简称“,电笔,”。是,检验低压导线和电气设备,是否带电,的一种电工常用检测工具,。,1,.,旋具式试电笔,6,1/2/2025,7,氖管,高电阻,笔尖金属体,笔尾金属体,弹簧,2.,旋具式电笔的结构,7,1/2/2025,3.,旋具式测电笔的用途,1,、判断直流电和交流电,测电笔测量直流电时只有一个电极发光，测电笔测量交流电时两个电极均发光,。,3,、判别电压的高低,普通低压测电笔的电压测量范围大致在,60-500V,。有经验的电工可根据经常使 用的测电笔氖管发光的强弱来估测电压的大致数值，氖管越亮，说明电压越高。,2,、判别交流电,的,火线和零线,发光的为火线不发光的为零线。,8,1/2/2025,9,普通试电笔测量电压范围在,60500伏,；,低于60伏,时试电笔的氖泡可能不会发光；,高于500伏,不能用普通试电笔来测量，否则容易造成人身触电。,4.,试电笔测量电压范围,9,1/2/2025,10,5.,试电笔的使用,手接触,笔尾,的金属体、,笔尖,金属体接触被测电路,正确使用方法,食指顶住电笔的笔帽端，拇指和中指、无名指轻轻捏住电笔使其保持稳定。,10,1/2/2025,11,手接触,笔尾,的金属体、,笔尖,金属体接触被测电路,错误使用方法,常用电工工具的认识及使用,11,1/2/2025,12,试着判断下列4个图那些使用方法是对的？,图1,图2,图3,图4,常用电工工具的认识及使用,12,1/2/2025,13,6.,试电笔的使用原理,氖管发光有电,为什么呢？,13,1/2/2025,14,220 V,火线,零线,地面,有电流流过人体并,构成回路，氖管发光,由于电笔内部有个1M左右的高电,阻，所以流过人体电流只有几百uA,对人体是绝对安全的！,有电流流过人体，我安全么？,14,1/2/2025,15,氖管不发光没电,为什么呢？,氖管不发光,15,1/2/2025,16,220 V,火线,零线,地面,没电流流过人体,氖管不发光,16,1/2/2025,17,1/2/2025,7.,使用注意事项,1,、使用测电笔之前应先检查测电笔内有否安全电阻，然后检查测电笔有否损坏，有否受潮或进水现象。检查合格后方可使用。,3,、在明亮的光线下使用测电笔测量带电体时，应注意避光，以免因光线太强而不易观察氖管是否发光，造成误判。,2,、在使用测电笔测量电气设备是否带电之前，先要将试电笔在有电源的部位检查一下氖管能否正常发光，如能正常发光，方可使用。,4,、螺丝刀式测电笔前端金属体较长，应加装绝缘套管，避免测试时候造,成短路或触电事故,。,5,、使用完毕后，要保持测电笔清洁，并放置在干燥处，严防碰摔。,18,1/2/2025,19,试电笔的使用实训,注意：使用前一定要确定试电笔的好坏，可找个已知电源测试电笔。,19,1/2/2025,二、数字,感应测电笔的简单介绍,1,、按钮说明：（,A,键）直接测量按键（离液晶屏较远），也就是用笔,头直接去接触线路时，请按此按钮；（B,键）感应测量按键（离液晶屏较近），也就是用笔,头感应接触线路时，请按此按钮。注：不管电笔上如何印字，请认明离液晶屏较远的为直接测量健；离液晶较近的为感应键即可,（若不是这样的布局，则表明为山寨伪劣产品为了安全着想不建议购买,2,、数显感应测电笔适用于直接检测,12-250v,的交直流电和间接检测交流电的零线、相线和断点。还可测量不带电导体的通断。,数字感应测电笔是近年来出现的一种新型,电工工具。它通过在绝缘皮外侧利用电磁感应,探测，并将探测到的信号放大后利用,LCD,显示,来判断物体是否带电。其具有安全，方便，快,捷等优点。,数字感应测电笔使用,1、间接测量：,按住,B,键，将笔,头靠近电源线，如果电源线带电的话，数显电笔的显示器上将显示高压符号。可用于隔着绝缘层分辨零,/相线、确定电路断点位置。,2、直接测量：按住,A,键，将笔,头接触带电体，数显电笔的显示器上将分段显示电压，最后显示数字为所测电路电压等级。,22,非接触式试电笔,常用电工工具的认识及使用,22,1/2/2025,
