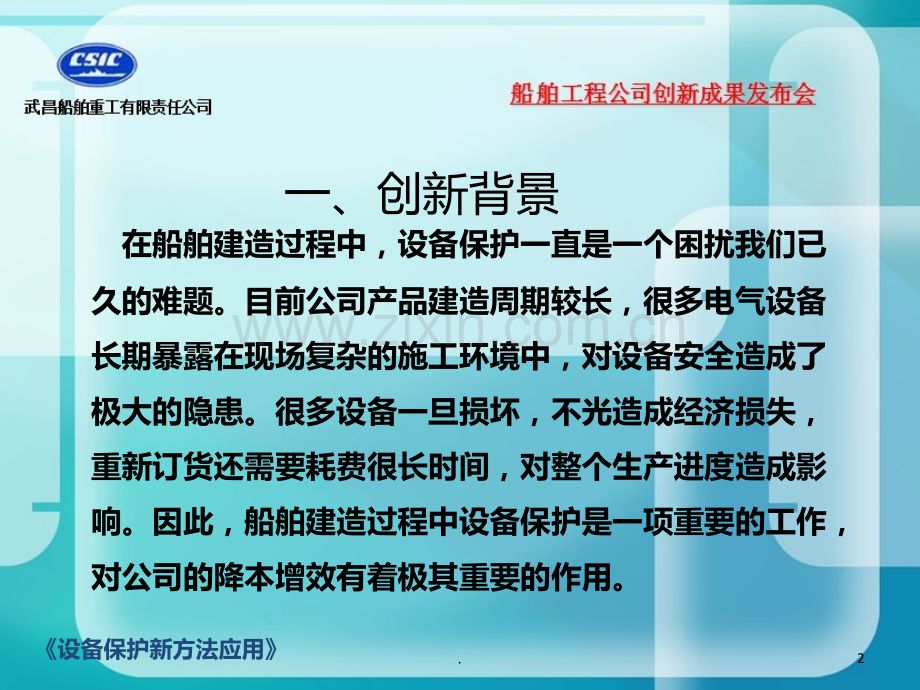

责任人：孙公磊 参与人：高根胜、陈强、周钢、戴维东、刘高、张规胜 发布单位：电装车间 完成时间：20122012年1 12 2月设备保护新设备保护新方法应用方法应用设备保护新方法应用1.一、创新背景 在船舶建造过程中，设备保护一直是一个困扰我们已久的难题。目前公司产品建造周期较长，很多电气设备长期暴露在现场复杂的施工环境中，对设备安全造成了极大的隐患。很多设备一旦损坏，不光造成经济损失，重新订货还需要耗费很长时间，对整个生产进度造成影响。因此，船舶建造过程中设备保护是一项重要的工作，对公司的降本增效有着极其重要的作用。设备保护新方法应用2.在以往产品施工中电气接线箱、控制箱多采用定制三防布保护罩进行保护，在施工现场容易遗失；而且在进行接线调试工作时，因经常需在设备箱体内部工作，使设备保护罩无法产生作用。原有设备保护工艺不科学，在调试接线工作中无法对设备进行保护。设备保护新方法应用3.公司承接产品自动化程度越来越高，精密电气设备呈现逐步增加的趋势，一旦损坏不光造成经济损失，而且会对后期调试工作造成影响。二、创新理论依据设备保护新方法应用4.如何打破这种现状，只有突破传统的施工方法，科学的分析与策划，将国内外先进造船企业设备保护理念应用于公司在制产品电气设备保护工作中才能解决问题，改变目前被动的情况。思考设备保护新方法应用5.三、创新思路 在海洋科考船建造过程中，该产品总工程师对电气设备保护工作提出了新的要求。为了满足其要求，电装车间根据以往电气设备保护情况，与工艺部门协商后结合相关资料对设备保护的方式进行了大胆的改进，使电装车间设备保护工作提高到一个新的台阶。设备保护新方法应用6.创新点一：现场根据设备情况进行保护 在海洋科考船在海洋科考船电气设备安装工作电气设备安装工作中，我们中，我们实行现场实行现场制作设备保护罩的制作设备保护罩的方式，根据待保护方式，根据待保护设备实际大小现场设备实际大小现场裁剪制作裁剪制作。现场根据设备实际进行设备保护，现场根据设备实际进行设备保护，减少了材料的浪费。减少了材料的浪费。设备保护新方法应用7.创新点二：将设备本体与门分开，包缠，箱体包缠固定本体与本体与本体与门分开门分开门分开门单独保护 在设备保护罩制作过程中采用分体保护的方式，使设备门能随时开启，一次到位，一次成型。设备保护新方法应用8.创新点三：接线工作时，设备保护罩不去掉，设备保护不影响到接线工作。设备保护新方法应用9.设备保护新方法应用10.创新点四：精密仪器、仪表、显示器、触摸屏采用胶木板保护，按精密仪器实际大小裁剪，用胶带固定，避免碰撞，破碎。已保护好的驾控台预装小专业设备已保护好的驾控台预装小专业设备某些设备上可拆卸的自带仪表、显示屏等一些易坏物品，拆下车间单独保存，对于不能拆卸的易坏设备，现场用胶木板保护完好。设备保护新方法应用11.创新点五：专业设备如驾控台、集控台采用多层保护，确定完好。驾控台最外驾控台最外驾控台最外层采用白铁层采用白铁层采用白铁皮保护。皮保护。皮保护。本体采用三本体采用三本体采用三防布保护。防布保护。防布保护。在三防布内部在三防布内部在三防布内部加厌氧白膜保加厌氧白膜保加厌氧白膜保护，防止灰尘、护，防止灰尘、护，防止灰尘、液体进入，影液体进入，影液体进入，影响设备性能。响设备性能。响设备性能。设备保护新方法应用12.创新过程中出现的问题及解决方案遇到的问题：一、某些施工人员对设备保护要求不够重视，造成设备保护工作不到位，影响到设备保护实际作用。二、前期预埋设备较早，在长期的施工过程中，由于各方面原因，造成设备被损坏。三、设备运转过程中，保护不到位，引起设备被挤压，设备外壳受损。设备保护新方法应用13.解决方案：由于工期紧张，产品多，产品战线长，车间组织了一批外来施工人员协助车间工作开展。外来施工人员普遍素质不高，对于车间现行的设备保护工艺要求不了解，对于施工质量也不够重视，针对这些情况，车间强化管理，关键点实行专人负责，责任到人。同时对外来施工人员进行工艺培训，狠抓质量，确保设备保护到位，美观，一次成型。设备保护新方法应用14.设备由专人负责责任到人经过培训后，外来施工人员保护好的设备设备保护新方法应用15.在设备保护及监督中责任应划分明确，建立大型关键设备的档案，所有保护工作完成后，由相关单位确认保护状态。施工单位入场施工需要得到相关单位批准（动火单）。打磨/油漆作业过程中，施工人员发现设备保护遗漏或破坏，有义务采取补救措施，同时应第一时间反映给建造组。设备保护新方法应用16.在设备转运具体施工时，吊装的绳索必须挂在设备的专用吊环上或吊带上，不得将绳索直接捆绑在设备外壳，箱体上。与设备接触的绳索部分，需垫上柔软材料，防止设备油漆背破坏。17.武昌船舶重工有限责任公司取得效益：新设备保护方法的应用极大的减轻了在施工过程中做清洁的负担，同时腾出了这部分人力资源进行其他工作，在很大程度上提高了生产效率。设备保护新方法应用同时车间将新的设备保护方法纳入车间生产工艺规范要求中，目前公司在制各产品均采用该种方法进行设备保护工作。18.由于新设备保护方法的应用，很大程度上减少了三防布的消耗，按平均一条船最少节约150平方米（20元/一平方米）计算，2012年全年节省三防布材料费共150X20X=XXX元，减少了生产成本。并且由于设备保护效果良好，节省的人力、设备损坏的损失、及设备重新订货的周期成本更是无法估算，创造了巨大的经济效益。创造的经济效益设备保护新方法应用19.经验体会 回顾20122012年几型产品建造工作，遇到了许多困难，但正是这些困难锻炼了我们，让我们更加积极的投入到创新工作中。下一步，我们将综合目前在制产品电气设备保护工艺后反馈的一些问题逐步改进，积累经验，结合兄弟单位及国外船厂设备保护新方法，在确保其他工作不受到影响的同时努力使设备保护工作更上一层楼，为推进公司的发展做出贡献。设备保护新方法应用20.发布完毕感谢指导21.
