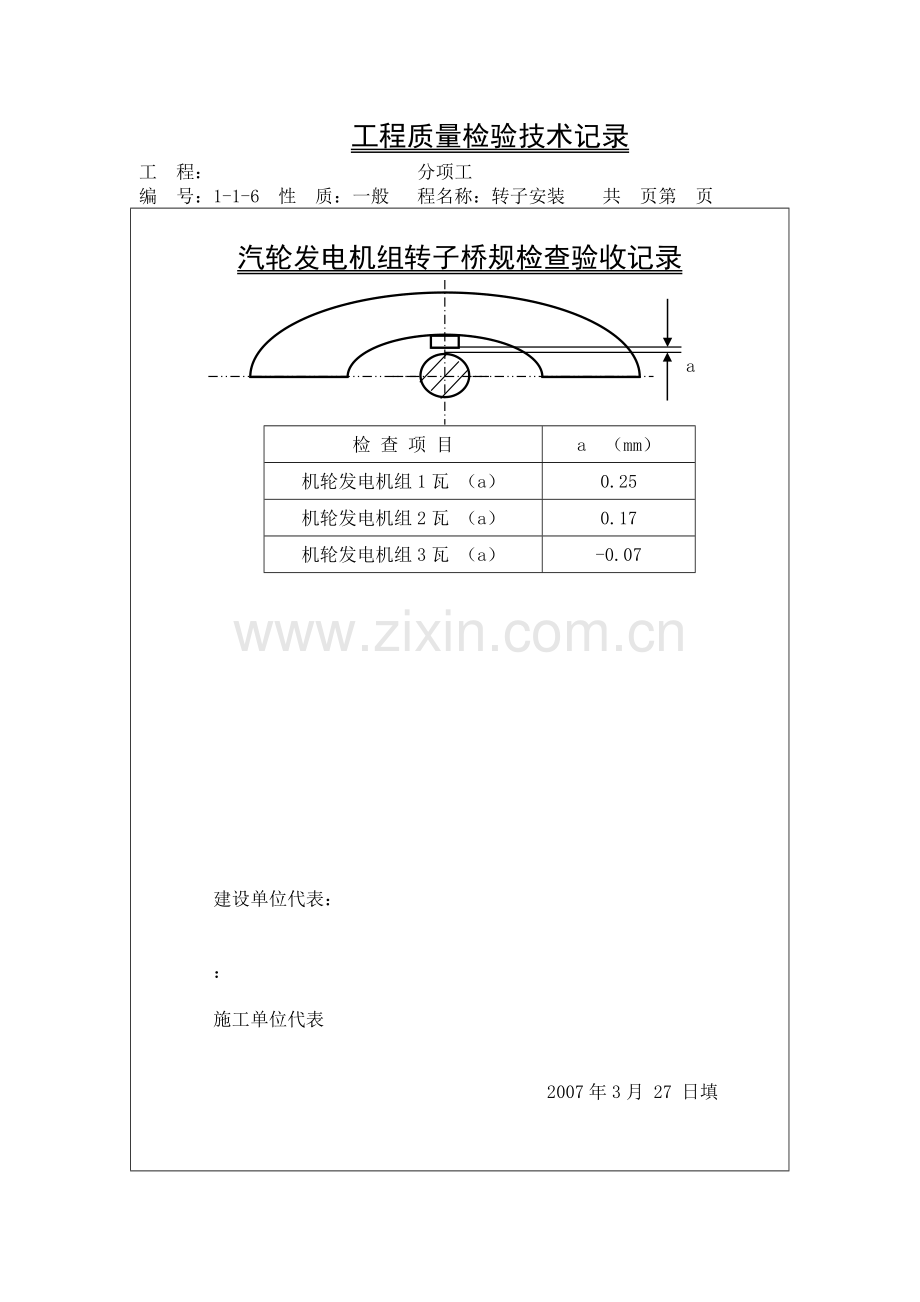

工程质量检验技术记录
工 程： 分项工
编 号：1-1-6 性 质：一般 程名称：转子安装 共 页第 页
汽轮发电机组转子桥规检查验收记录
a
检 查 项 目
a （mm）
机轮发电机组1瓦 （a）
0.25
机轮发电机组2瓦 （a）
0.17
机轮发电机组3瓦 （a）
-0.07
建设单位代表：
：
施工单位代表
2007年3月 27 日填

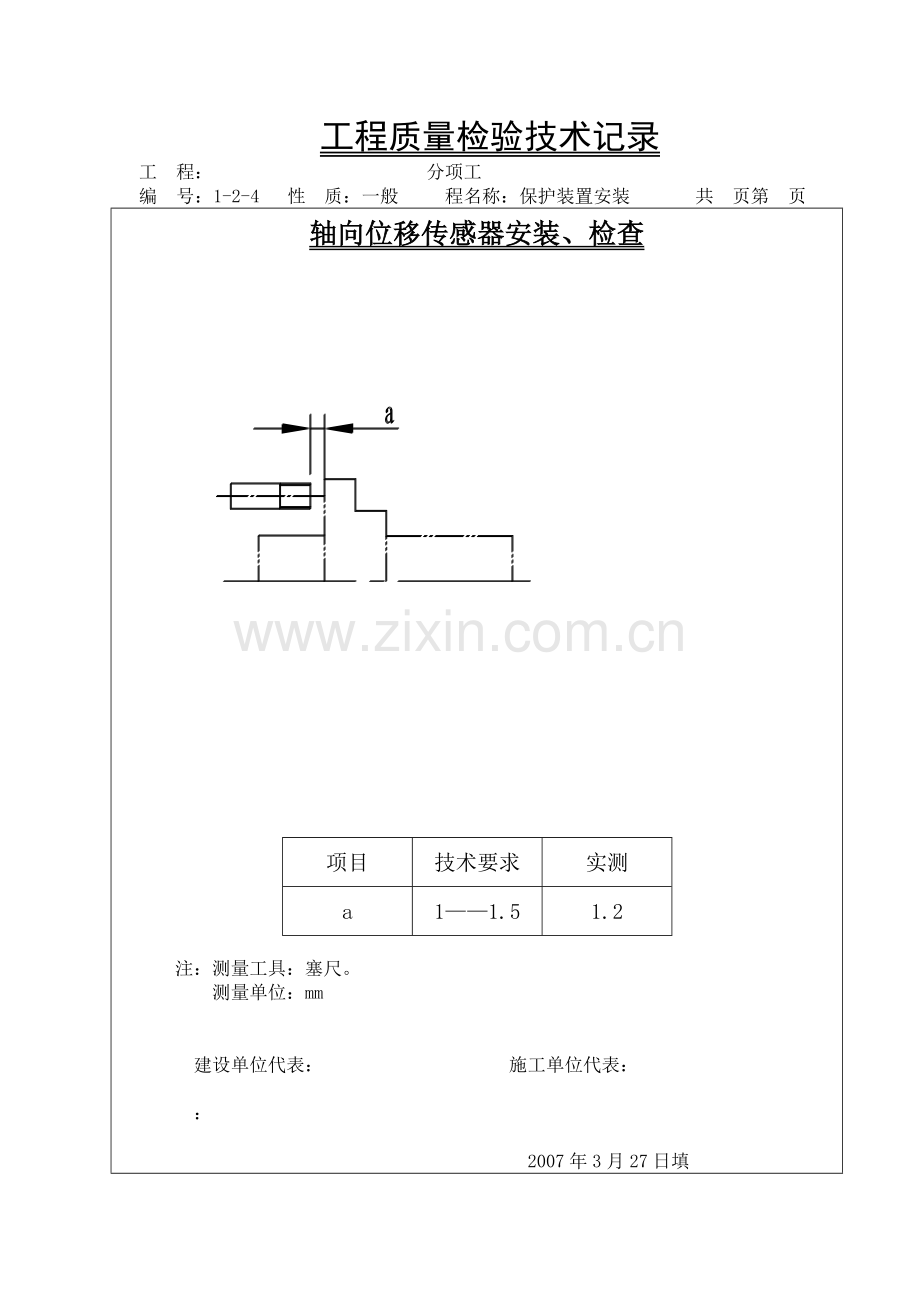

工程质量检验技术记录
工 程： 分项工
编 号：1-2-4 性 质：一般 程名称：保护装置安装 共 页第 页
轴向位移传感器安装、检查
项目
技术要求
实测
a
1——1.5
1.2
注：测量工具：塞尺。
测量单位：mm
建设单位代表： 施工单位代表：
：
2007年3月27日填
工程质量检验技术记录
工 程： 分项工
编 号：1-2-4 性 质：一般 程名称：保护装置安装 共 页第 页
转速传感器安装、检查
项目
技术要求
实测
a
0.5—1.0
0.75
a
0.5—1.0
0.75
a
0.5—1.0
0.70
a
0.5—1.0
0.65
a
0.5—1.0
0.75
注：测量工具：塞尺。
测量单位：mm
建设单位代表： 施工单位代表：
2007年3月27日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
前汽封（径向）
道数
设计要求
c
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
0.15～0.20
0.20
0.20
0.20
0.20
2
0.15～0.20
0.20
0.20
0.20
0.20
3
0.15～0.20
0.20
0.20
0.20
0.20
4
0.15～0.20
0.20
0.20
0.20
0.20
5
0.15～0.20
0.20
0.20
0.20
0.20
6
0.15～0.20
0.25
0.20
0.20
0.20
7
0.15～0.20
0.25
0.20
0.20
0.20
8
0.15～0.20
0.22
0.20
0.20
0.20
0.20
b
c
c
a
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
前汽封（轴向）
道数
设计要求
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
2
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
3
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
4
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
5
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
6
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
7
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
8
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
9
a
6
6
6
6
6
b
3.2
3.0
3.0
3.0
3.0
b
c
c 建设单位代表：
施工单位代表：
a
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
隔板汽封（径向）
级数
设计要求
c
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
0.25～0.30
0.25
0.25
0.20
0.25
2
0.25～0.30
0.25
0.30
0.25
0.25
3
0.25～0.30
0.30
0.25
0.20
0.30
4
0.25～0.30
0.25
0.25
0.25
0.25
5
0.25～0.30
0.30
0.25
0.25
0.20
6
0.25～0.30
0.25
0.25
0.30
0.25
7
0.25～0.30
0.20
0.30
0.25
0.20
8
0.25～0.30
0.25
0.25
0.25
0.25
1～6级
a
c c
b 建设单位代表：
7～9级
c
施工单位代表：
a
2007年 3 月 24 日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
隔板汽封（轴向）
级数
设计要求
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
a
6
6.2
6.0
6.2
6.1
b
3.5
3.4
3.5
3.6
3.7
2
a
6
6.0
6.1
6.0
5.9
b
3.5
3.4
3.7
3.5
3.6
3
a
6
6.4
6.3
6.4
6.3
b
3.5
3.6
3.7
3.4
3.5
4
a
6
6.2
6.1
6.2
6.1
b
3.5
3.6
3.4
3.7
3.5
5
a
6
6.3
6.4
6.3
6.2
b
3.5
3.6
3.4
3.7
3.5
6
a
6
5.8
6.0
5.8
5.9
b
3.5
3.7
3.5
3.4
3.6
8
a
6
5.9
6.0
5.9
5.9
b
3.5
3.4
3.7
3.6
3.5
a
c c
b c
a
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
后汽封（径向）
道数
设计要求
c
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
0.15～0.20
0.20
0.20
0.20
0.20
2
0.15～0.20
0.25
0.25
0.25
0.25
3
0.15～0.20
0.20
0.25
0.20
0.25
4
0.15～0.20
0.25
0.20
0.25
0.20
b
c
c
a
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-4 性质：主要 程名称：间隙测量调整 共 页第 页
后汽封（轴向）
道数
设计要求
现场实测（0°）
现场实测（90°）
A排
B排
A排
B排
1
a
3.5
3.4
3.6
3.7
3.5
b
6.0
5.9
6.0
5.9
5.8
2
a
3.5
3.5
3.4
3.5
3.6
b
6.0
5.8
5.9
5.8
6.0
3
a
3.5
3.6
3.5
3.7
3.5
b
6.0
6.0
5.8
6.0
6.1
4
a
3.5
3.7
3.4
3.6
3.5
b
6.0
6.0
6.0
6.1
6.0
b
c
c
a
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 推力轴承
编 号：1-1-10 性 质：主要 程名称： 检修安装 共 页第 页
推力轴承安装检查
符 号
间隙配合（mm）
符 号
间隙配合（mm）
要求
实测
要求
实测
c
顶部
0.20～0.25
0.20
f（紧力）
0.02～0.04
0.04
两侧
0.10～0.20
0.18
g（紧力）
0.02～0.04
0.03
底部
0.0.5～0.10
0.10
x1＋x2
0.53～0.579
0.74
y
0.18～0.247
0.200
d
0.3～0.4
0.325
建设单位代表： 施工单位代表：
2007年3月22日填
工程质量检验技术记录
工 程： 分项工 轴瓦及油挡
编 号：1-1-16 性 质：主要 程名称：间隙测量调整 共 页第 页
汽轮机后轴承安装检查
符 号
间隙配合（mm）
符 号
间隙配合（mm）
要求
实测
要求
实测
a
顶部
f(紧力)
0.02～0.04
0.04
两侧
x1＋x2
0.4～0.46
0.0.40
底部
y
0.15～0.21
0.20
a2
顶部
两侧
底部
建设单位代表： 施工单位代表：
2007年3月26日填
工程质量检验技术记录
工 程： 分项工 轴瓦及油挡
编 号：1-3-4-1 性 质：主要 程名称：间隙测量调整 共 页第 页
发电机前轴承安装检查
符 号
间隙配合（mm）
符 号
间隙配合（mm）
要求
实测
要求
实测
a
顶部
f(紧力)
0.02～0.04
0.02
两侧
g(紧力)
0.02～0.04
0.03
底部
x1＋x2
0.27～0.36
0.30
a2
顶部
y
0.27～0.36
0.34
两侧
底部
建设单位代表： 施工单位代表：
2007年3月11日填
工程质量检验技术记录
工 程： 分项工 轴瓦及油挡
编 号：1-3-4-2 性 质：主要 程名称：间隙测量调整 共 页第 页
发电机后轴承安装检查
符 号
间隙配合（mm）
符 号
间隙配合（mm）
要求
实测
要求
实测
a
顶部
0.2～0.25
0.20
f(紧力)
0.02～0.04
0.02
两侧
0.15～0.20
0.15
x1＋x2
0.02～0.04
0.03
底部
0.05～0.10
0.10
y
0.27～0.36
0.30
a2
顶部
0.2～0.25
0.21
0.27～0.36
0.29
两侧
0.10～0.20
0.18
底部
0.05～0.10
0.08
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-3 性质：主要 程名称： 间隙测量调整 共 页第 页
通流高压双列复速级安装检查
符 号
间隙配合（mm）
要求
实测
A排
B排
0°
90°
0°
90°
a
1±0.2
1.10
1.10
1.10
1.07
b1
3±0.2
3.05
3.10
3.00
3.10
b2
3.20
3.10
2.95
3.00
c1
0.8－1.2
1.05
1.15
1.15
1.10
c2
1.15
1.20
1.20
1.00
3c
1.10
1.15
1.20
1.20
d
d
a b1 b2
c2
c1
c3
建设单位代表： 施工单位代表：
2007年3月24日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9 性 质：主要 程名称： 间隙测量调整 共 页第 页
通流低压复速级安装检查
符 号
间隙配合（mm）
要求
实测
A排
B排
0°
90°
0°
90°
a
1±0.2
1.10
1.15
1.15
1.10
b1
3±0.2
3.20
3.15
3.05
3.10
b2
3.15
3.10
3.30
3.20
c1
0.8－1.2
1.20
1.05
1.10
1.15
c2
1.20
1.15
1.00
1.20
3c
1.15
1.10
1.20
1.20
a b1 b2
c2
c1
c3
建设单位代表： 施工单位代表：
：
2007年 3 月 24 日填
工程质量检验技术记录
工 程： 分项工 汽机通流部分
编 号：1-1-9-3 性 质：主要 程名称： 间隙测量调整 共 页第 页
通流压力级间隙检查
项目
符 号
间隙配合（mm）
要求
实测
A排
B排
0°
90°
0°
90°
第一级
a
2±0.2
1.95
1.95
1.90
1.95
b
0.8～1.2
1.20
1.00
1.10
1.05
第二级
a
2±0.2
2.05
2.15
2.05
2.25
b
0.8～1.2
0.90
1.15
1.25
1.10
第三级
a
2.5±0.2
2.40
2.35
2.40
2.40
b
第四级
a
2.5±0.2
2.4
.2.35
2.35
2.50
b
第五级
a
3.0±0.2
3.00
3.10
2.90
3.00
b
第六级
a
3.0±0.2
2.80
3.00
2.90
3.10
b
第七级
a
3.5±0.2
3.30
3.40
3.50
3.40
b
第八级
a
3.5±0.2
3.20
3.40
3.50
3.20
b
a
b
建设单位代表：
施工单位代表：
2007年 3 月 24 日填
汽轮机转子找正记录
联
轴
器
同
心
度
（mm）
检测项目
要求
实测
转
子
扬
度
检测项目
要求
实测
径向位 移
a1- a3
±0.03
0.01
零点选定
汽机后轴承
a2-a4
±0.03
0.01
轴向倾斜
b1 –b3
0.02
0.005
b2- b4
±0.02
0.00
测 量
数 据
a1
a2
a3
a4
b1
b2
b3
b4
0.50
0.50
0.49
0.49
0.50
0.50
0.495
0.50
附
图
a1 b1
a2 a4 b2 b4
a3 b3
建设单位代表：
施工单位代表：
2007年4月11日
