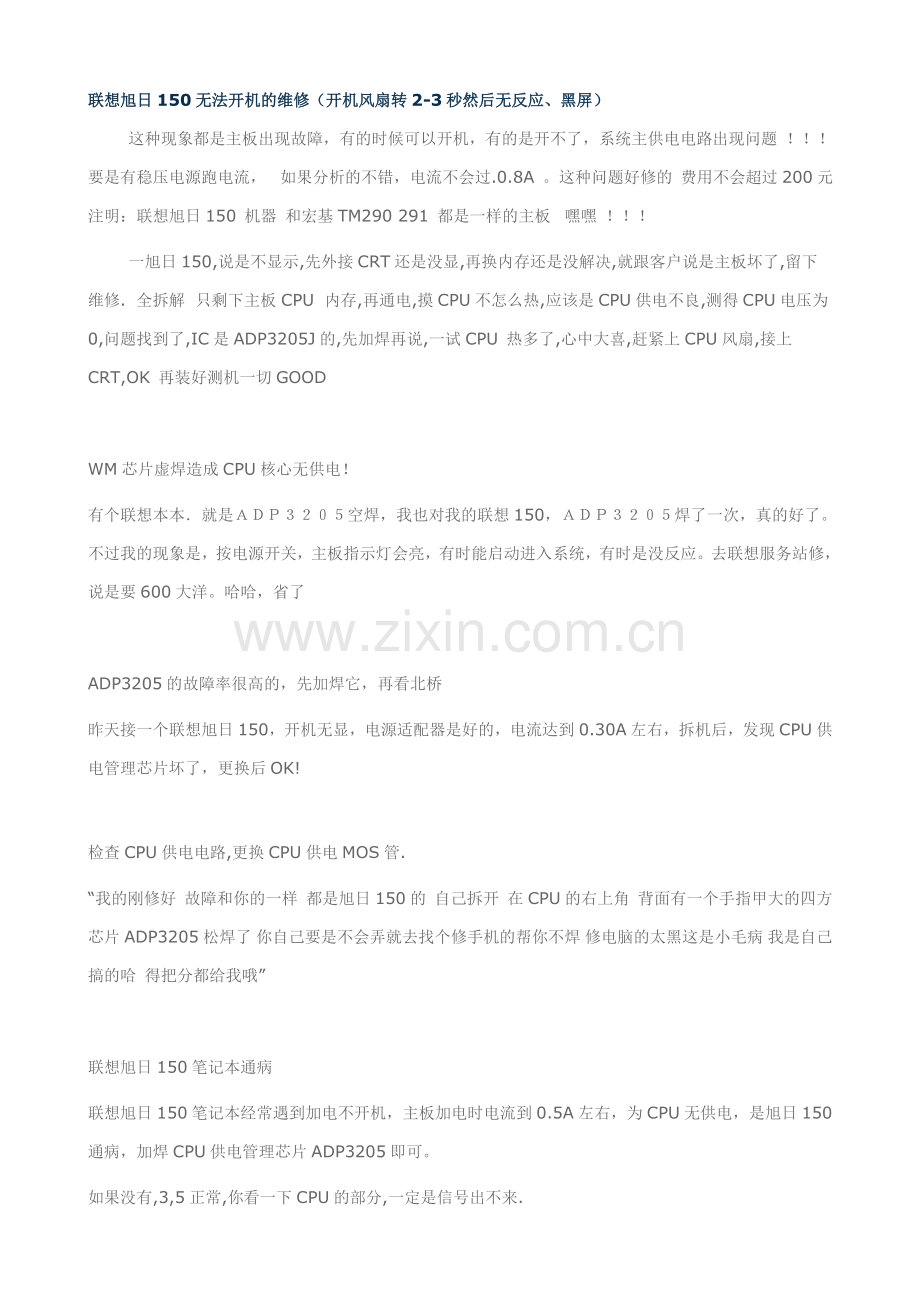

联想旭日150无法开机的维修（开机风扇转2-3秒然后无反应、黑屏）
这种现象都是主板出现故障，有的时候可以开机，有的是开不了，系统主供电电路出现问题 ！！！要是有稳压电源跑电流，  如果分析的不错，电流不会过.0.8A 。这种问题好修的 费用不会超过200元 注明：联想旭日150 机器 和宏基TM290 291 都是一样的主板  嘿嘿 ！！！
一旭日150,说是不显示,先外接CRT还是没显,再换内存还是没解决,就跟客户说是主板坏了,留下维修.  全拆解  只剩下主板 CPU  内存,再通电,摸CPU不怎么热,应该是CPU供电不良,测得CPU电压为0,问题找到了,IC是ADP3205J的,先加焊再说,一试CPU 热多了,心中大喜,赶紧上CPU风扇,接上CRT,OK 再装好测机一切GOOD

WM芯片虚焊造成CPU核心无供电！
有个联想本本．就是ＡＤＰ３２０５空焊，我也对我的联想150，ＡＤＰ３２０５焊了一次，真的好了。不过我的现象是，按电源开关，主板指示灯会亮，有时能启动进入系统，有时是没反应。去联想服务站修，说是要600大洋。哈哈，省了

ADP3205的故障率很高的，先加焊它，再看北桥
昨天接一个联想旭日150，开机无显，电源适配器是好的，电流达到0.30A左右，拆机后，发现CPU供电管理芯片坏了，更换后OK!

检查CPU供电电路,更换CPU供电MOS管.
“我的刚修好 故障和你的一样 都是旭日150的 自己拆开 在CPU的右上角 背面有一个手指甲大的四方芯片ADP3205 松焊了 你自己要是不会弄就去找个修手机的帮你不焊 修电脑的太黑这是小毛病 我是自己搞的哈 得把分都给我哦”

联想旭日150笔记本通病
联想旭日150笔记本经常遇到加电不开机，主板加电时电流到0.5A左右，为CPU无供电，是旭日150通病，加焊CPU供电管理芯片ADP3205即可。
如果没有,3,5正常,你看一下CPU的部分,一定是信号出不来.

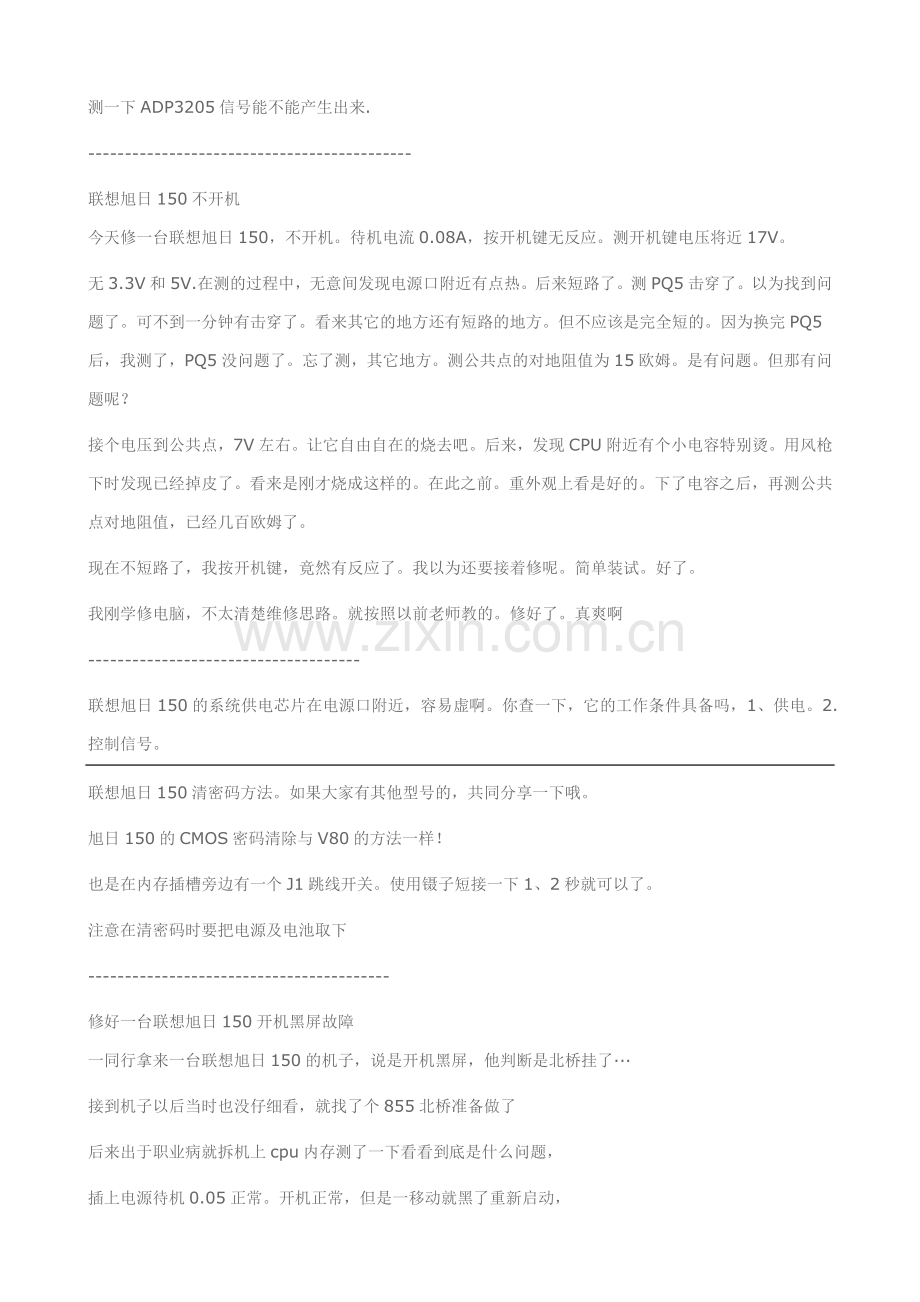

测一下ADP3205信号能不能产生出来.
--------------------------------------------
联想旭日150不开机
今天修一台联想旭日150，不开机。待机电流0.08A，按开机键无反应。测开机键电压将近17V。
无3.3V和5V.在测的过程中，无意间发现电源口附近有点热。后来短路了。测PQ5击穿了。以为找到问题了。可不到一分钟有击穿了。看来其它的地方还有短路的地方。但不应该是完全短的。因为换完PQ5后，我测了，PQ5没问题了。忘了测，其它地方。测公共点的对地阻值为15欧姆。是有问题。但那有问题呢？
接个电压到公共点，7V左右。让它自由自在的烧去吧。后来，发现CPU附近有个小电容特别烫。用风枪下时发现已经掉皮了。看来是刚才烧成这样的。在此之前。重外观上看是好的。下了电容之后，再测公共点对地阻值，已经几百欧姆了。
现在不短路了，我按开机键，竟然有反应了。我以为还要接着修呢。简单装试。好了。
我刚学修电脑，不太清楚维修思路。就按照以前老师教的。修好了。真爽啊
-------------------------------------
联想旭日150的系统供电芯片在电源口附近，容易虚啊。你查一下，它的工作条件具备吗，1、供电。2.控制信号。
联想旭日150清密码方法。如果大家有其他型号的，共同分享一下哦。
旭日150的CMOS密码清除与V80的方法一样！
也是在内存插槽旁边有一个J1跳线开关。使用镊子短接一下1、2秒就可以了。
注意在清密码时要把电源及电池取下
-----------------------------------------
修好一台联想旭日150开机黑屏故障
一同行拿来一台联想旭日150的机子，说是开机黑屏，他判断是北桥挂了···
接到机子以后当时也没仔细看，就找了个855北桥准备做了
后来出于职业病就拆机上cpu内存测了一下看看到底是什么问题，
插上电源待机0.05正常。开机正常，但是一移动就黑了重新启动，
故障出来了，加焊了一下3205电源管理芯片，故障解决，拷机4个小时了一切正常
----------------------------------------------
联想旭日150出现开不了机，卡机，死机，经常性开不了机，压住CPU 供电芯片就开机，加焊ADP3205 修复率在99%
这款机器，还有会内存报警，清洗内存，换内存槽，换内存条都没有用，测试内存排阻都是正常的，重写BIOS或更换北桥故障100%解决。
---------------------------------------------------
联想旭日150 CPU座虚焊的一个解决办法
今天修一台联想旭日150的机器,客户说正常开不开机,只有压住C壳的几个角开机有时才能点亮.听这么说估计是客户有时压到了CPU座(键盘的右上方)的地方才开的机,听说过联想旭日150的机器有CPU座虚焊的毛病但是没有遇到过,所以就从这里入手修.按开机键时,电源灯一闪即灭,先试着压CPU的方位开机,果然在某处压着可以开机.拆掉面板和键盘,取下CPU风扇和CPU(养成习惯了,不开机的只要拆到这一步就取下清洁重插),清理后重新装上,把CPU风扇固定好后开机无反应,压着CPU座右边开机亮了,心想真是CPU座虚焊了,加焊也挺费劲的(没有BGA,只有靠风枪).这时突然发现在CPU座右边的两颗螺丝中间有一小孔(附件中红线圈处),可以看到孔内有螺纹,于是产生一个想法:用一颗较长的螺丝穿过顶紧CPU座是否会解决虚焊问题呢?于是就用F6号螺丝拧紧后开机,正常启动,试了几次都正常开机.于是装键盘等.拆的时候没注意,这时发现这个孔恰好是键盘右边的固定螺丝孔.于是拆下换了一个更长些的(应该是F12,但是还有更长的)螺丝固定键盘这个角.一切都装好后,再多次试验均能正常开机,此故障解决.然后我就产生了新的想法:1.当时联想旭日150这款机器在设计时是不是就知道CPU座容易虚焊(或者他们生产出来的就是虚了),所以才设计的CPU散热片上有一孔来过螺丝加固CPU座?否则为什么其他的笔记本CPU散热片上没有此孔(我是没见到过),单单只是固定键盘的话可以开浅些孔,不用开通啊,不开通拧螺丝也顶不到CPU座啊!2.客户的这个笔记本以前被拆开过,但是拆机的人员太不专业,没有发现螺丝有标号,乱上一气(本子底部的F3,F6,F12螺丝混用,没有按标号),所以此孔的螺丝用了个F3的,只是固定住了键盘而已.
这个故障就是这样解决了,我也不清楚这是否算是CPU座虚焊,或者本来就是应该这样.看了论坛里很多朋友遇到旭日150的类似问题都是通过加焊其他IC或CPU座解决的.可能和我这个情况不一样吧,但是我发出来就是供大家参考一下,能这样解决是轻松省力,同样赚钱啊!

2
联想旭日150主板ADP3205J问题终级解决
在维修联想旭日150时，主板ADP3205J虚焊造成不开机问题是一个通病。
通病原因：由于主板ADP3205J芯片处是一细条突出部，并用螺丝固定，由于机器在搬动中产生变形，使ADP3205J芯片及易造成虚焊。
对此，我的解决办法是：
1加焊ADP3205J，使机器正常运行。
2不安装ADP3205J所在处的螺丝，使该处可以小范围上下活动。
3联想旭日150通病实例！
今天修一台联想旭日150，开机会黑屏，有时可以开机，有时开不了机，测CPU有时无工作电压，加焊ADP3205,和系统供电管理芯片，故障排除。通病！

本机插上适配器后故障为：按开关无任何反应，充电灯也不亮，拆出板子，测各大电感对地值基本正常，后测主供电，正反相全为0，说明主供电短路了，由以上测试可以确定，故障点应是尖峰脉冲吸电容击穿了，而易穿处多在系统供电单元电路，和CPU供电单元电路,先从系统单元入手，仔细观察发现MAX1902附近的C39已脱落，C37表面颜色发暗，当将其一头焊开时，测量主供电正常了，将其焊下测果然完全击穿了，找了两个别的板上的该处电容焊在C37 C39处，上电，待机为正常的0.05，按开机键，正常启动了。拷机一天无任何故障
