工程力学客观题(复习题).doc

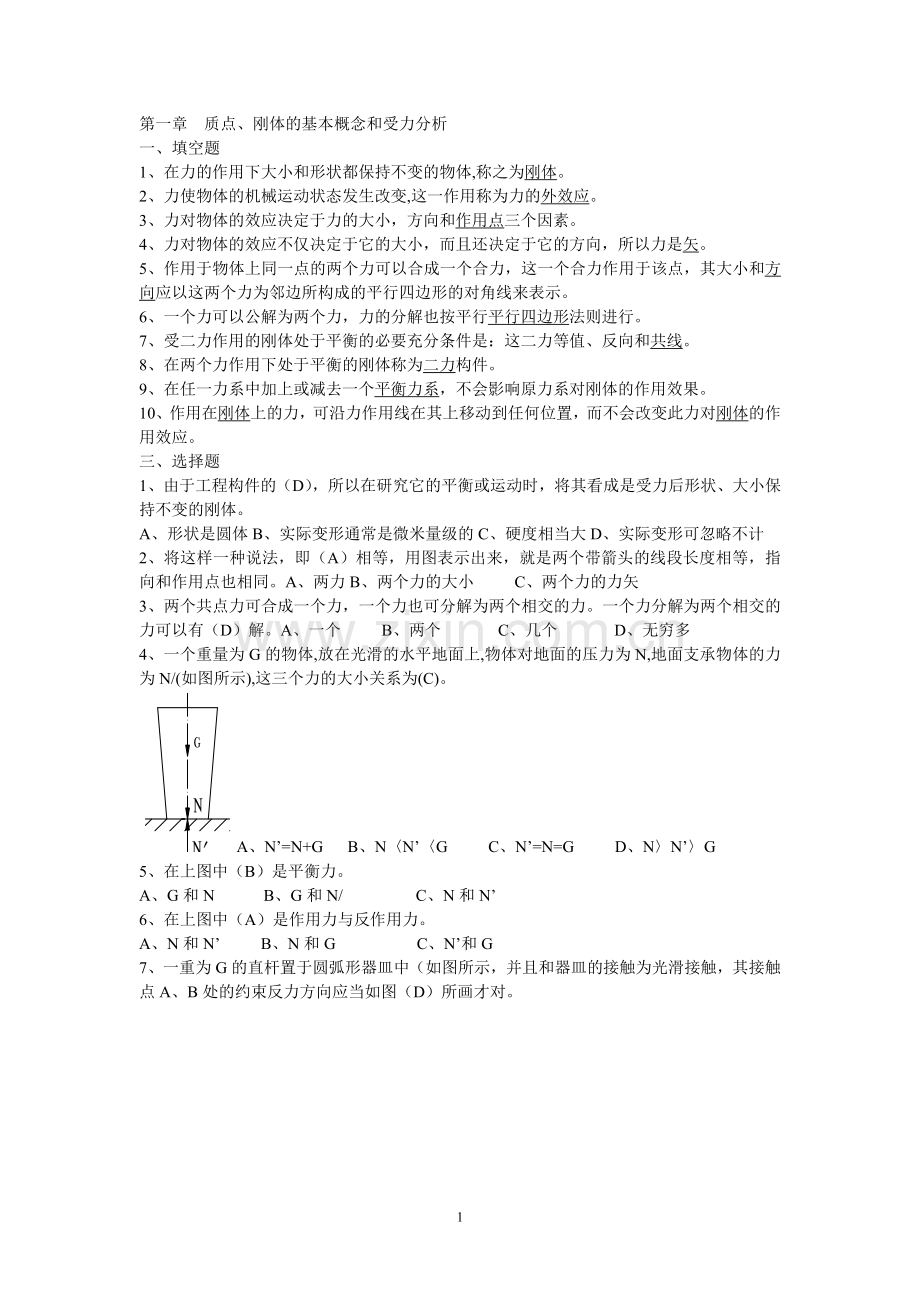

第一章 质点、刚体的基本概念和受力分析
一、填空题
1、在力的作用下大小和形状都保持不变的物体,称之为刚体。
2、力使物体的机械运动状态发生改变,这一作用称为力的外效应。
3、力对物体的效应决定于力的大小，方向和作用点三个因素。
4、力对物体的效应不仅决定于它的大小，而且还决定于它的方向，所以力是矢。
5、作用于物体上同一点的两个力可以合成一个合力，这一个合力作用于该点，其大小和方向应以这两个力为邻边所构成的平行四边形的对角线来表示。
6、一个力可以公解为两个力，力的分解也按平行平行四边形法则进行。
7、受二力作用的刚体处于平衡的必要充分条件是：这二力等值、反向和共线。
8、在两个力作用下处于平衡的刚体称为二力构件。
9、在任一力系中加上或减去一个平衡力系，不会影响原力系对刚体的作用效果。
10、作用在刚体上的力，可沿力作用线在其上移动到任何位置，而不会改变此力对刚体的作用效应。
三、选择题
1、由于工程构件的（D），所以在研究它的平衡或运动时，将其看成是受力后形状、大小保持不变的刚体。
A、形状是圆体B、实际变形通常是微米量级的C、硬度相当大D、实际变形可忽略不计
2、将这样一种说法，即（A）相等，用图表示出来，就是两个带箭头的线段长度相等，指向和作用点也相同。A、两力B、两个力的大小 C、两个力的力矢
3、两个共点力可合成一个力，一个力也可分解为两个相交的力。一个力分解为两个相交的力可以有（D）解。A、一个 B、两个 C、几个 D、无穷多
4、一个重量为G的物体,放在光滑的水平地面上,物体对地面的压力为N,地面支承物体的力为N/(如图所示),这三个力的大小关系为(C)。
A、N’=N+G B、N〈N’〈G C、N’=N=G D、N〉N’〉G
5、在上图中（B）是平衡力。
A、G和N B、G和N/ C、N和N’
6、在上图中（A）是作用力与反作用力。
A、N和N’ B、N和G C、N’和G

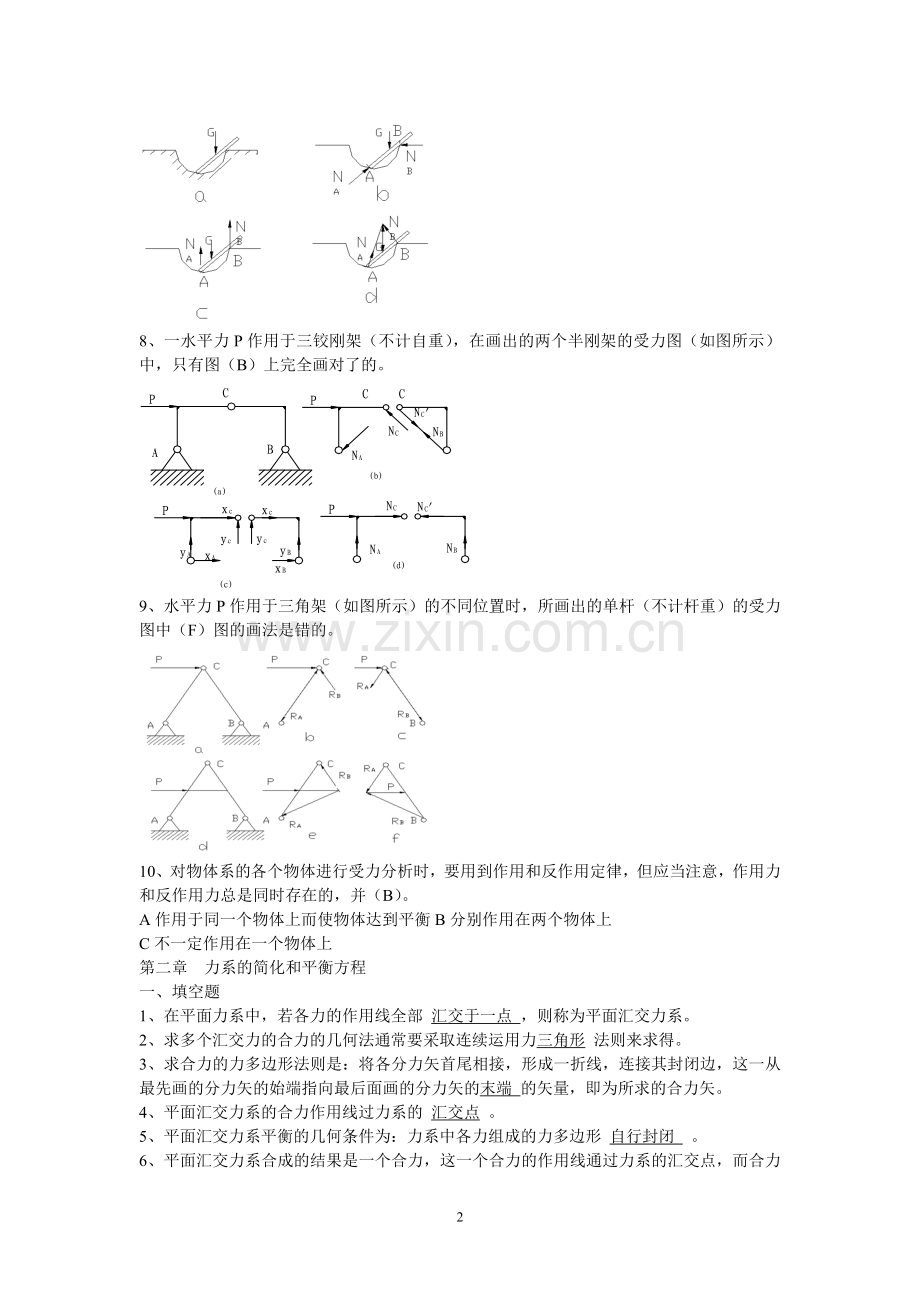

7、一重为G的直杆置于圆弧形器皿中（如图所示，并且和器皿的接触为光滑接触，其接触点A、B处的约束反力方向应当如图（D）所画才对。

8、一水平力P作用于三铰刚架（不计自重），在画出的两个半刚架的受力图（如图所示）中，只有图（B）上完全画对了的。

9、水平力P作用于三角架（如图所示）的不同位置时，所画出的单杆（不计杆重）的受力图中（F）图的画法是错的。

10、对物体系的各个物体进行受力分析时，要用到作用和反作用定律，但应当注意，作用力和反作用力总是同时存在的，并（B）。
A作用于同一个物体上而使物体达到平衡B分别作用在两个物体上
C不一定作用在一个物体上
第二章 力系的简化和平衡方程
一、填空题
1、在平面力系中，若各力的作用线全部 汇交于一点 ，则称为平面汇交力系。
2、求多个汇交力的合力的几何法通常要采取连续运用力三角形 法则来求得。
3、求合力的力多边形法则是：将各分力矢首尾相接，形成一折线，连接其封闭边，这一从最先画的分力矢的始端指向最后面画的分力矢的末端 的矢量，即为所求的合力矢。
4、平面汇交力系的合力作用线过力系的 汇交点 。
5、平面汇交力系平衡的几何条件为：力系中各力组成的力多边形 自行封闭 。
6、平面汇交力系合成的结果是一个合力，这一个合力的作用线通过力系的汇交点，而合力的大小和方向等于力系各力的 矢量和 。
7、若平面汇交力系的力矢所构成的力多边形自行封闭，则表示该力系的 合力 等于零。
8、如果共面而不平行的三个力成平衡，则这三力必然要 汇交于一点 。
9、在平面直角坐标系内，将一个力可分解成为同一平面内的两个力，可见力的分力是 矢 量，而力在坐标轴上的投影是 代数 量。
10、合力在任一轴上的投影，等于各分力在 同一 轴上投影的代数和，这就是合力投影定理。
三、选择题
1、汇交二力，其大小相等并与其合力一样大，此二力之间的夹角必为（C ）。
A、0 B、90 C、120 D、180
2、一物体受到两个共点力的作用，无论是在什么情况下，其合力（C ）。
A、一定大于任意一个分力 B、至少比一个分力大
C、不大于两个分力大小的和，不小于两个分力大小的差
D、随两个分力夹角的增大而增大
3、有作用于同一点的两个力，其大小分别为6N和4N，今通过分析可知，无论两个力的方向如何，它们的合力大小都不可能是（D ）。
A、4N B、6N C、10N D、1N
4、平面内三个共点力的大小分别为3N、9N和6N，它们的合力的最大值和最小值分别为（B ）。
A、24N和3N B、18N和0 C、6N和6N D、12N和9N
5、在某一平面内的两个汇交力可合成为一个力，反之一个力也可分解为同一平面内的两个力。今给定F，将其分解为F1、F2（如图所示），已知角a为定值，欲使F2的大小具有最小值，二分力的夹角a+B应（ A）。
A、等于90 B、大于90 C、小于90
6、已知滑轮与转轴的接触是光滑的，该滑轮在绳索拉力F1、F2和转轴支持力R的作用下平衡（如图所示），今不计滑轮以及绳索的重量，这时绳索拉力的大小应有（A ）。
A、F1=F2 B、F1>F2 C、F1<F2
7、质量为m的小球在绳索和光滑斜面的约束下处于静止（如图所示），分析图示三种情况下斜面对小球的支持力的大小，经对比，它们之间的关系应是（C ）。

A、N1=N2=N3 B、N1>N2>N3 C、N2>N1>N3 D、N3=N1>N2
8、一个重为G的小球夹在光滑斜面AB与平板AD之间，如图所示。今若使平板AD和水平面的夹角逐渐减小，则球对平板AD的压力会（ B）。
A、先增大后减小 B、先减小后增大 C、逐渐减小 D、逐渐增大
9、在倾角为a的光滑斜面和木块之间放一重为G的小球（如图所示），球平衡时斜面对球的约束反力应为（B ）。
A、Gsina B、G/cosa C、Gcosa D、G
10、一物体用绳OA、OB悬挂后静止不动，绳OA与竖直方向的夹角a=450，绳OB与竖直方向的夹角θ=300（如图所示）。今移动绳OB的上端的悬挂位置，绳长和夹角θ相应增大，当θ角由300逐渐增至600时，物体仍保持在原位置不动，那么绳OＢ对物体的拉力变化应是（ D）。
Ａ、逐渐增大　　　Ｂ、逐渐减小　　　Ｃ、先增大后减小　　Ｄ、先减小后增大
第四章 轴向拉伸和压缩
一、填空题
1、杆件轴向拉伸或压缩时，其受力特点是：作用于杆件外力的合力的作用线与杆件轴线相___重合__。
2、轴向拉伸或压缩杆件的轴力垂直于杆件横截面，并通过截面___形心__。
3、当杆件受到轴向拉力时,其横截面轴力的方向总是___背离__截面指向的.
4、杆件轴向拉伸或压缩时,其横截面上的正应力是__均匀__分布的。
5、在轴向拉伸或压缩杆件的横截面上的正应力相等过是由平面假设认为杆件各纵向纤维的变形大小都___相同__而推断的。
6、一铸铁直杆受轴向压缩时，其斜截面上的应力是__均匀_分布的。
7、在轴向拉，压斜截面上，有正应力也有剪应力，在正应力为最大的截面上剪应力为_零_。
8、杆件轴向拉伸或压缩时，其斜截面上剪应力随截面方位不同而不同，而剪应力的最大值发生在与轴线间的夹角为__450__的斜截面上。
9、杆件轴向拉伸或压缩时，在平行于杆件轴线的纵向截面上，其应力值为__零__。
10、胡克定律的应力适用范围若更精确地讲则就是应力不超过材料的__比例__极限。
三、最佳选择题（将最符合题意的一个答案的代号填入括号内）
1、在轴向拉伸或压缩杆件上正应力为零的截面是（ C ）
A、横截面 B、与轴线成一定交角的斜截面 C、沿轴线的截面 D、不存在的
2、在轴向拉伸或压缩杆件横截面上不在此列应力是均布的，而在斜截面上（ B ）
A、仅正应力是均布的B、正应力，剪应力都是均布的
C、仅剪应力是均布的D、正应力，剪应力不是均布的；
3、一轴向拉伸或压缩的杆件，设与轴线成45。的斜截面上的剪应力为τ，则该截面上的正应力等于（ D ）A、0； B、1.14τ； C、0.707； D、τ；
4、某一矩形截面两端受到拉力P的作用（图2-7），设杆件横截面面积为A，经分析可知，与轴线成α角的截面m-m上的（ A ）
A、法向内力N=Psinα；B、切向内力Q=PcosαC、σ=D、τ=
5、轴向拉伸或压缩杆件的斜截面上既有正应力，也有剪应力为最大值的斜截面上，其正应力一定等于（ C ）
A、零； B、横截面的正应力值；C、横截面正应力的一半； D、横截面正应力的2倍；
6、一圆杆受拉，在其弹性变形范围内，将直径增加一倍，则杆的相对变形将变为原来的（ A ）倍。
A、； B、； C、1； D、2
7、由两杆铰接而成的三角架（如图所示），杆的横截面面积为A，弹性模量为E，当在节点B处受到铅垂载荷P作用时，铅垂杆AB和斜杆BC的变形应分别为（ D ）
A、,； B、0, ；C、,D、,0
8、一等杆在轴向力的作用下(如图所示),其BC段的变形将（ B ）
A、伸长,伸长量为AB段(或CD段)缩短量的两倍；
B、为零；
C、是本身长度l在力P作用下的伸长量；
D、缩短,缩短量等于AB段(或CD段)的缩短量。

9、等长度的肠衣在自然状态下剪断，但干燥后因长短误差太大而达不到外贸出口的要求，现改为在定点A和B之间先拉直，然后在中间悬挂重物P（如图所示），当生物下降（ C ）mm后，将肠衣剪断定，保证每根肠衣相对伸长为0.5%即符合要求。
A、10； B、20； C、200； D、400

10、固定电线杆]所用的钢缆（如图所示）的横截面面积为A=mm2,钢缆的弹性模量为E=200Gpa,为了使钢缆中的张力达到100kN,应当使钢缆紧张器收缩的相对位移为（ B ）mm。
A、6．67； B、5.78 C、5.0; D、4.82;

第五章 剪切和挤压
一、填空题
1、剪切的受力特点，是作用于构件某一截面两侧的外力大小相等、方向相反、作用线相
互___平行__且相距__很近__。
2、剪切的变形特点是：位于两力间的构件截面沿外力方向发生_相对错动__。
3、用截面法求剪刀时，沿_剪切__面将构件截分成两部分，取其中一部分为研究对象，
由静力平衡方程便可求得剪力。
4、构件受剪时，剪切面的方位与两外力的作用线相__平行__。
5、有的构件只有一个剪切面，其剪切变形通常称之为__单剪__。
6、剪切的实用计算中，假设了剪应力在剪切面上是__均匀__分布的。
7、钢板厚为t，冲床冲头直径为d，今在钢板上冲出一个直径d为的圆孔，其剪切面面积
为__πdt___。
8、用剪子剪断钢丝时，钢丝发生剪切变形的同时还会发生_挤压__变形。
9、挤压面是两构件的接触面，其方位是_垂直__手挤压力的。
10、一螺栓联接了两块钢板，其侧面和钢板的接触面是半圆柱面，因此挤压面面积即为半圆柱
面__正投影__的面积。
三、选择题（将最符合题意的一个答案的代号填入括号中）
2、车床传动光杠的安全联轴器由销钉和套筒组成(如图所示)，轴的直径为D，传递的力偶的最
大力偶矩为m，这时销钉每个剪切面上的毅力为 ( D )。
A、4m/D； B、2m/D； C、m/2D； D、m/D。

3、电瓶车挂钩用插销联接（图3—3），反插销直径为d，当牵引力为P时，插销横截面的剪
应力应为（ C ）。
A、； B、； C、； D、。
4、一拉杆与板用四个铆钉联接（如图所示），若拉杆承受的拉力为P，铆钉的许用应力为[ r ]，
则铆钉直径应设计为（ A ）。
A、； B、； C、； D、。

5、冲床的冲压力为P，冲头的许用应力为[ ح ]，被冲钢板的剪切极限应力为 ，钢板厚度为t
（如图所示），被冲出的孔的直径应是（ A ）。
A、； B、； C、； D、。

6、两构件用一圆锥销联接（如图所示），按实用计算校核圆锥销的挤压强度时，其挤压面
积应为（ D ）。
A、2dh； B、； C、； D、。

7、一联接件（如图所示）两端受拉力P作用，已知许用挤压应力为[ σjy ]，故该联接件的强度
条件应为（ C ）。
A、； B、； C、 ]； D、。

8、将构件的许用挤压应力和许用应力的大小进行对比，可知（ B ），因为挤压变形发生在局
部范围，而压缩变形发生在整个构件上。
A、前者要小些； B、前者要大些； C、二者大小相当； D、二者可大可小。
9、从构件剪切变形部位某点处截取的微小正六面体（如图所示），其中图（ C ）属于正确
的纯剪切状态。

第六章 圆轴的扭转
一、填空题
1、圆轴扭转时的受力特点是：一对外力偶的作用面均__垂直_于轴的轴线，其转向__相反_。
2、圆轴扭转变形的特点是：轴的横截面积绕其轴线发生_相对转动__。
3、在受扭转圆轴的横截面上，其扭矩的大小等于该截面一侧（左侧或右侧）轴段上所有外力偶矩的_代数和__。
4、在扭转杆上作用集中外力偶的地方，所对应的扭矩图要发生_突变__,__突变__值的大小和杆件上集中外力偶之矩相同。
5、圆轴扭转时，横截面上任意点的剪应变与该点到圆心的距离成_正比__。
6、试观察圆轴的扭转变形，位于同一截面上不同点的变形大小与到圆轴轴线的距离有关，显然截面边缘上各点的变形为最_大__,而圆心的变形为__零__。
7、圆轴扭转时，在横截面上距圆心等距离的各点其剪应变必然__相等__。
8、从观察受扭转圆轴横截面的大小、形状及相互之间的轴向间距不改变这一现象，可以看出轴的横截面上无_正应___力。
9、圆轴扭转时，横截面上剪应力的大小沿半径呈_线性__规律分布。
10、圆轴扭转时，横截面上内力系合成的结果是力偶，力偶作用于面垂直于轴线，相应的横截面上各点的剪应力应垂直于__半径__。
三、最佳选择题
1、汽车传动主轴所传递的功率不变，当轴的转速降低为原来的二分之一时，轴所受的外力偶的半偶矩较之转速降低前将（ A ）
A、增大一倍数 B、增大三倍数 C、减小一半 D、不改变
2、圆轴AB扭转时，两端面受到力偶矩为m的外力偶作用于，若以一假想截面在轴上C处将其截分为左、右两部分（如图所示），则截面C上扭矩T、Tˊ的正负应是非曲直（ D ）
A、T为正，Tˊ为负 B、T为负，Tˊ为正大光明 　　Ｃ、Ｔ和Tˊ均为正　　　Ｄ、Ｔ和Tˊ均为负

3、左端固定的等直圆杆ＡＢ在外力偶作用下发生扭转变形（如图所示），根据已知各处的外力偶矩大小，可知固定端截面Ａ上的扭矩Ｔ大小和正负应为（ C ）kNm。

A、0 B、7.5 C、2.5 D、-2.5
4、某圆轴扭转时的扭矩图（如图所示）应是其下方的图（ D ）

5、一传动轴上主动轮的外力偶矩为m1,从动轮的外力偶矩为m2、m3，而且m1=m2+m3。开始将主动轮安装在两从动轮中间，随后使主动轮和一从动轮位置调换，这样变动的结果会使传动轴内的最大扭矩（ B ）
A、减小 B、增大 C、不变 D、变为零
6、传动轴转速为n=250r/min（如图所示），此轴上轮C的输入功率为P=150KW，轮A、B的输出功率分别为 Pa=50KW、Pb=100KW，使轴横截面上最大扭矩最小，轴上三个轮子的布置从械至右应按顺序（ A ）排比较合理。

A、A、C、B B、A、B、C C、B、A、C D、C、B、A
7、杆件扭转时，其平面假设的正确结果，只有通过（ C ）的扭转变形才能得到。
A、等直杆B、；圆截面沿轴线变化的锥形杆C、等直圆杆D、等直圆杆和锥形杆
9、直径为D的实心圆轴，两端所受的外力偶的力偶矩为m，轴的横截面上最大剪应力是τ。若轴的直径变为0.5D，则轴的横截面上最大剪应力应是（ B ）
A、16τ B、8τ C、4τ D、2τ
10、空心圆轴的内径为d，外径为D，其内径和外径的比为d/D=α,写出横截面的极惯性矩和抗扭截面系数的正确表达式应当是（ D ）
A、Ip=πD4/64(1-α4),Wt=πD3/32(1-α3)；B、Ip=πD4/32(1-α4),Wt=πD3/16(1-α3)；
C、Ip=π/32（D4-α4）,Wt=π/16(D3-α3)；D、Ip=πD4/32(1-α4),Wt=πD3/16(1-α4)。
第七章 直梁弯曲时的内力和应力
一、填空题：
1、梁产生弯曲变形时的受力特点，是梁在过轴线的平面内受到外力偶的作用或者受到和梁轴线相__垂直__的外力的作用。
2、车床上的三爪盘将工件夹紧之后，工件夹紧部分对卡盘既不能有相对移动，也不能有相对转动，这种形式的支座可简化为__固定端__支座。
3、矩形截面梁弯曲时，其横截面上的剪力作用线必然__平行_于外力并通过截面_形心__。
4、梁弯曲时，其横截面上的剪力作用线必然__垂直__于横截面。
5、梁弯曲时，任一横截面上的弯矩可通过该截面一侧（左侧或右侧）的外力确定，它等于该一侧所有外力对__截面形心__力矩的代数和。
6、梁上某横截面弯矩的正负，可根据该截面附近的变形情况来确定，若梁在该截面附近弯成上_凹_下__凸_，则弯矩为正，反之为负。
7、用截面法确定梁横截面上的剪力时，若截面右侧的外力合力向上，则剪力为_负_。
8、以梁横截面右侧的外力计算弯矩时，规定外力矩是顺时针转向时弯矩的符号为__负__。
9、将一悬臂梁的自重简化为均布载荷，设其载荷集度为q，梁长为L，由此可知在距固定端L/2处的横截面上的剪力为_ql/2__，固定端处横截面上的弯矩为__ql²/2__。
10、在梁的集中力偶左、右两侧无限接近的横截面上，剪力相等，而弯矩则发生_突变__，__突变__值等于梁上集中力偶的力偶矩。
三、选择题：
1、工程实际中产生弯曲变形的杆件，如火车机车轮轴、房屋建筑的楼板主梁，在得到计算
简图时，需将其支承方式简化为：（ B ）
A、简支梁B、轮轴为外伸梁，楼板主梁为简支梁；
C、外伸梁D、轮轴为简支梁，楼板主梁为外伸梁。
2、用一截面将梁截为左、右两段，在同一截面上的剪力、弯矩数值是相等的，按静力学
作用与反作用公理，其符号是相反的，而按变形规定，则剪力、弯矩的符号（ C ）
A、仍是相反的；B、是剪力相反，弯矩一致；C、总是一致； D、是剪力一致，弯矩相反。
3、在梁的集中力作用处，其左、右两侧无限接近的横截面上的弯矩（ A ）的
A、相同；B、数值相等，符号相反；C、不相同；D、符号一致，数值不相等。
4、在梁的集中力作用处，其左、右两侧无限接近的横截面上的剪力（ B ）
A、大小相等，符号相反；B、大小相等，符号相同；C、符号有时都相同，有时不都相同；
D、有大小改变趋势，但符号不变。
5、指出图示简支梁（如图所示）m-n截面上的弯矩及其符号是（ D ）
A、－Pac/L; B、Pac/L; C、-Pbc/L; D、Pbc/L

6、分析外伸梁ABC（如图所示）的内力时，所得的结果（ D ）是错误的。

A、AB段剪力为负值，BC段剪力为正值；B、=2qa；
C、除A、C两端点外，各段的弯矩均为负值；D、||=4q。
7、列出梁ABCDE（如图所示）各梁段的剪力方程和弯矩方程，其分段要求应是分为（ D ）

A、AC和CE段B、AC、CD和DE段C、AB、BD和DE段D、AB、BC、CD和DE段
8、悬臂梁（如图所示）在集中力、作用下的弯矩表达式为（ C ）。

A、M（x）=—x（0≤x≥L）；B、M（x）=—x（0≤x≥L）；
C、M（x）=—x；（0≤x≥），M（x）=x －（＋x）；（≤x≥L；）
D、M（x）=－（＋）x；（0≤x≥L）。
9、外伸梁在均布载荷q的作用（如图所示）下，指出内力的特点，其中（ A ）是不正确的。

A、图对称于中央截面；B、中央截面上Q=0；C、图对称于中央截面；D、中央截面上M=0。
10、简支梁AB受集中力偶作用（如图所示），通过内力分析，若认为（ B ），则是对的。

A、集中力偶作用在A处或B处，杆内无剪力；
B、集中力偶无论作用于何处，梁内的最大弯矩值||必出现在C处截面上；
C、集中力偶作用在A或B处，M图为矩形；
D、集中力偶无论作用于何处，梁内的最大弯矩值||=m。
